502.14-334103 船用IMO标志标牌 吊筏架降落救生筏DAVIT-LAUNCHED L
商品描述
产品概述
IMO 船用安全标志是依据国际海事组织（IMO）关于船舶安全标志的相关决议、并沿用国际通行象形符号体系制作的船舶专用标识牌，用于标明救生设备、消防器材、逃生方向与遇险求救器材在船上的具体位置。本款对应的是"吊筏架降落救生筏"（Davit-Launched Liferaft）这一类救生设备：它安装在专用的吊筏架上，使用时先由人员在这一层登筏，再通过吊筏架把载人的筏从存放甲板放到水面，不必直接跳入海中，也不必先把筏抛下去。牌面在筏体轮廓之外还画有吊架与吊索，下方英文标注 DAVIT-LAUNCHED LIFERAFT，为纯英文版，适合国际航线与外籍船员占比较高的船舶。本款图形编号（目录编号）334103，标志代码 502.14，产品货号 002496；同系列另有中英文对照版与无文字纯图形版，同一条船上建议统一文字版本，避免同一层甲板出现两种读法。
核心特点
降放方式写进了牌名
DAVIT-LAUNCHED 指"用吊筏架降放的"。这一处的筏挂在吊筏架上，降放靠绞车或重力完成；与抛投式救生筏不是同一套操作动作。
图形里多出一副吊架
牌面除筏体轮廓外还有吊臂与吊索图元，这是它与同系列纯救生筏标志在图形上的主要区别，也是验收与补牌时肉眼可核的依据。
两块牌不能互换
抛投式筏与吊架降放式筏若同船并存，把两处牌贴反，读牌的人就会按另一种方式去操作，这是本族标志最需要注意的一点。
小版面近距确认
150mm 见方的版面适合贴在筏架旁的舱壁或立柱正面，由走到跟前的人做近距离确认，不承担远距离识别任务。
可选规格
| 图形编号（目录编号） | 334103 |
| 标志代码 | 502.14 |
| 产品货号 | 002496 |
| 牌面内容 | DAVIT-LAUNCHED LIFERAFT（吊筏架降落救生筏，英文标注） |
| 版面尺寸 | 150mm × 150mm（方形） |
| 可选材质 | 蓄光贴／夜光贴／自发光贴；自发光板 |
| 安装方式 | 背胶压贴于平整基面；板型可用螺钉或扎带固定 |
| 同系列版本 | 另有中英文对照版与无文字纯图形版，按航线与船员构成选配 |
材质示意：贴装型为柔性背胶形态，自发光板带硬挺底板，两者发光机理相同。
尺寸示意：150mm 见方版面的实际大小参照，便于与筏架旁的贴装立面比对。
注：上图为材质与尺寸示意，实际图形以 334103 主图为准。
一个带连字符的复合词DAVIT-LAUNCHED 由"吊筏架"与"降放"两部分组成，整体意思是"用吊筏架降放的（救生筏）"。只写 LIFERAFT 会把降放方式这一层信息整个丢掉。中英对照版国内航线、内河与沿海船舶，船员以中文为主要工作语言，对照版便于自查、交接班核对与船上记录对照。纯英文版（本款）国际航线、外籍船员、方便旗船适用；牌面英文与设备铭牌、应变部署表上的写法保持一致，点验时三处能对得上。无文字纯图形版多国籍船员混编、读牌时间只有一两秒的场合适用，没有语言门槛；此时全靠图形里的吊架与吊索图元与纯筏标志区分，同船建议统一版本。典型应用场景
货船两舷吊筏架筏站吊筏架多设在两舷或艉部的登乘甲板，按实际筏站数量逐点挂牌，一筏一牌，牌面与该处降放装置对得上。客船与滚装船登乘甲板人员在这一层登筏后随筏降放。牌设在登乘一侧的舱壁或筏架立柱正面，让排队登筏的人先确认这是哪一类筏。艉部或艏部附加筏位主筏站之外另设附加筏位的船舶，补牌时按实际位置逐点核对，不要沿用主筏站那一批的清单直接下单。海洋工程平台与居住驳船平台生活区、居住驳船设置的降放式筏站，按实际降放装置数量配置，不做估算。
主图参考：334103 牌面图形与英文标注，为核对吊架图元与目录编号的依据。尺寸参考：贴装前按此图与筏架旁立面比对，确认版面不会被边框或把手切断。安装与选型建议
1先分清这一处是吊架降放还是抛投2定贴装点：筏架旁的固定舱壁或立柱3定材质档并做基面前处理4贴后纳入点验：图形清、夜间亮、与实物对得上选型与维护提示：贴装前先确认该筏位的降放方式——若这一处已改为抛投式筏或其他降放装置，牌面与实际不符，应同步更换为对应编号的标志；不要把牌贴在筏体、存放筒、绑扎带或会随吊架转动、被吊索来回摩擦的部件上，让出吊臂回转范围、绞车操作位与检修通道；贴装面优先选筏架旁的固定舱壁或立柱正面，避开会被展开后的篷体或登乘踏板遮住的一侧；蓄光型材质要先吸收足够可见光才会持续发光，长期照不到光的位置建议移到有日常照明的相邻墙面，或改用自发光板；基面须除油、除锈、干燥后再压贴，压贴时从中间向两侧赶平，避免边角起翘；露天位置建议定期清洁表面盐分、检查固定件是否松动；日常检查以"吊架与吊索图元是否还分得清、吸光后是否还能发亮、牌面与该处实际降放方式是否一致"作为更换与补牌判据。BRD博锐迪 · 船用 IMO 标识配套本款 502.14-334103 可与同船的救生筏、救生艇、登乘梯与集合点标志按整船清单配套采购与分批发货；批量采购与开票事宜请联系业务对接人。服务热线 18015583218
一个带连字符的复合词
DAVIT-LAUNCHED 由"吊筏架"与"降放"两部分组成，整体意思是"用吊筏架降放的（救生筏）"。只写 LIFERAFT 会把降放方式这一层信息整个丢掉。
中英对照版
国内航线、内河与沿海船舶，船员以中文为主要工作语言，对照版便于自查、交接班核对与船上记录对照。
纯英文版（本款）
国际航线、外籍船员、方便旗船适用；牌面英文与设备铭牌、应变部署表上的写法保持一致，点验时三处能对得上。
无文字纯图形版
多国籍船员混编、读牌时间只有一两秒的场合适用，没有语言门槛；此时全靠图形里的吊架与吊索图元与纯筏标志区分，同船建议统一版本。
货船两舷吊筏架筏站
吊筏架多设在两舷或艉部的登乘甲板，按实际筏站数量逐点挂牌，一筏一牌，牌面与该处降放装置对得上。
客船与滚装船登乘甲板
人员在这一层登筏后随筏降放。牌设在登乘一侧的舱壁或筏架立柱正面，让排队登筏的人先确认这是哪一类筏。
艉部或艏部附加筏位
主筏站之外另设附加筏位的船舶，补牌时按实际位置逐点核对，不要沿用主筏站那一批的清单直接下单。
海洋工程平台与居住驳船
平台生活区、居住驳船设置的降放式筏站，按实际降放装置数量配置，不做估算。

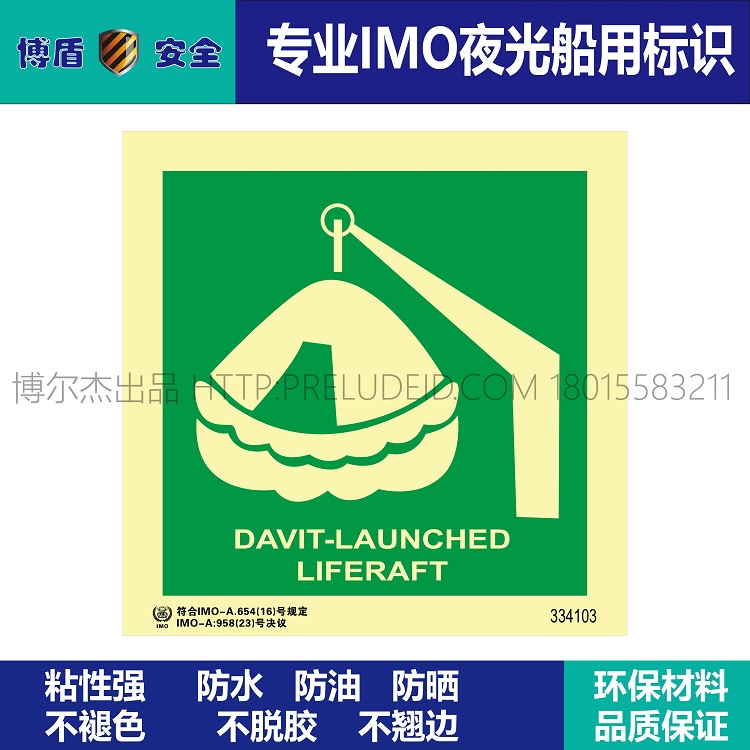

主图参考：334103 牌面图形与英文标注，为核对吊架图元与目录编号的依据。
尺寸参考：贴装前按此图与筏架旁立面比对，确认版面不会被边框或把手切断。
1
先分清这一处是吊架降放还是抛投
2
定贴装点：筏架旁的固定舱壁或立柱
3
定材质档并做基面前处理
4
贴后纳入点验：图形清、夜间亮、与实物对得上
BRD博锐迪 · 船用 IMO 标识配套
本款 502.14-334103 可与同船的救生筏、救生艇、登乘梯与集合点标志按整船清单配套采购与分批发货；批量采购与开票事宜请联系业务对接人。
