502.05-335104 船用IMO 标志标牌 救生筏降落水面 LOWER LIFEBOAT
商品描述
产品概述
IMO 船用安全标志是依据国际海事组织（IMO）关于船舶安全标志的相关决议、并沿用国际通行象形符号体系制作的船舶专用标识牌，用于标明救生设备、消防器材、逃生方向与遇险求救器材在船上的具体位置，以及关键操作步骤的动作提示。本款属于操作动作类，对应降放程序中"把救生筏放到水面"这一步。术语上需要先讲清一件事：本款牌面英文标注为 LOWER LIFERAFT，中文品名"救生筏降落水面"与牌面是一致的；而 LOWER LIFEBOAT（救生艇）是另一块牌，对应相邻编号 335103。两块牌仅一个英文词之差，部分采购资料与流转单据常把两个词写串，一旦按写串的名称下单，收到的是另一个图形编号的产品。所以本页把核对口径放在第一位：图形编号 335104、货号 002482、牌面英文词 LIFERAFT，三栏对上再下单。图形内容上，吊索下悬挂的是一个扁平方箱状的浮筏，与同系列里船形的艇轮廓明显不同；向下箭头与底部水面交代了动作方向与终点，与所有降放类动作标志保持一致的读法。本款标志代码 502.05，图形编号（目录编号）335104，产品货号 002482。
核心特点
牌面英文是 LIFERAFT
"筏"不是"艇"。这个英文词是订货核对的第一栏，比中文名更不容易写串。
吊索下是方箱状的筏
扁平方箱、内部分格的轮廓是本款图形的主体，与船形的艇一眼可分。
同样的向下箭头与水面
受控降放、终点在水面。动作语义与降放族其他牌相同，读法不用另学。
与筏位标志各管一件事
位置标志答"筏在哪"，本款答"在这里把筏放下去"。同一筏位两块牌并存。
150mm 见方，近距操纵位用
由操作人员走到释放机构跟前确认，不承担远距离寻找任务；沿动线的方向指示另有其牌。
低照度下仍要可读
夜间或断电时的降放作业常见，夜光型依靠自身蓄光继续显示图形与英文标注。
可选规格
| 图形编号（目录编号） | 335104 |
| 标志代码 | 502.05 |
| 产品货号 | 002482 |
| 牌面内容 | LOWER LIFERAFT（救生筏降落水面，英文标注） |
| 版面尺寸 | 150mm × 150mm（方形） |
| 可选材质 | 蓄光贴／夜光贴／自发光贴；自发光板 |
| 安装方式 | 背胶压贴于平整基面；板型可用螺钉或扎带固定 |
| 同组标志 | 可与救生筏位置标志、登乘梯、集合点、释放吊索／固定索等按整船清单配套 |
材质示意：贴装型为柔性背胶形态，可压贴于平整立面；自发光板带硬挺底板，适合照不到光或被遮挡的基面。
尺寸示意：150mm 见方版面的实际大小参照，便于与筏架立柱、操纵台立板的可用留空比对。
注：上图为材质与尺寸示意，实际图形与英文标注以 335104 主图为准。
先看英文最后一个词LIFERAFT 是筏，LIFEBOAT 是艇。两块牌牌面仅一词之差，这个词就是全部区别。再看吊索下的轮廓扁平方箱、内部分格的是筏；船形、带艇艏线条的是艇。拿不准时看轮廓，不要凭"图形差不多"下单。对图形编号与货号本款为 335104、货号 002482；相邻的救生艇款为 335103、货号 002419。编号写进清册，按清册下单，不靠记忆。一条船可能两块都要配筏的筏位挂 LOWER LIFERAFT，配艇的艇位挂 LOWER LIFEBOAT。同一句"放下去"，分属两个点位、两块牌。典型应用场景
救生筏架与吊筏架的操纵位牌贴在操作人员伸手可及、视线自然落到的固定立面上，与释放机构同侧，动作前就能读到。降放与抛投演练的核对点演练按牌面逐步核对动作，牌位与实际操纵位一致，复核才有意义。客船与多筏位船舶的逐位配置每个筏位各配各的牌。跨筏位沿用，总有一个筏位对不上。新造船与改装后的整船配套按救生设备布置图逐点配牌，挂牌后把图形编号回写清册，后续补牌直接按清册走。

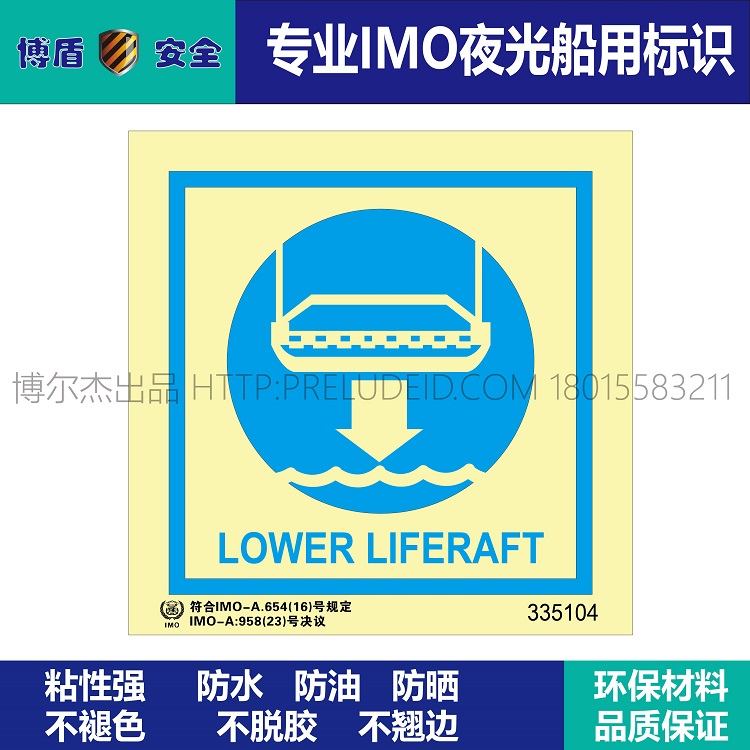

主图参考：335104 牌面图形与英文标注 LOWER LIFERAFT，是核对筏／艇用词的依据。尺寸参考：贴装前按此图与筏架立柱或操纵台立板的留空比对，确认版面不被边框、护栏或管路切断。安装与选型建议
1定动作：这是把救生筏放到水面的操纵位2对编号：335104 与货号 002482，牌面英文应为 LOWER LIFERAFT3定材质：按点位能否照到光选蓄光贴或自发光板4贴后复验：走一遍降放程序确认不干涉、不遮挡选型与维护提示：本款是 LOWER LIFERAFT，不要与牌面为 LOWER LIFEBOAT 的救生艇款（335103、货号 002419）互换，两者分管筏位与艇位；下单前按"图形编号 335104 + 货号 002482 + 英文词 LIFERAFT"三栏核对，发现资料上写的是 LOWER LIFEBOAT，对应的就不是本款；贴装位置以操作人员实际伸手的位置为准，不要把牌贴在释放机构本体、活动索具或会随筏体一起移动的部件上，牌应贴在不随设备移动的固定结构上；贴装后完整走一遍降放程序，确认牌面不干涉释放手柄行程、不被筏架活动件遮挡；蓄光型材质要先吸收足够可见光才会持续发光，长期照不到光的点位建议改用自发光板；基面须除油、除锈、干燥后再压贴，露天位置建议定期清洁表面盐分、检查固定件是否松动；日常检查以"图形是否还认得出、英文词是否完整、低照度下是否还能发亮、牌位与实际操纵件是否一致"作为更换与补牌判据；实际降放程序以船舶救生设备布置图与设备操作说明为准。BRD博锐迪 · 船用 IMO 标识配套本款 502.05-335104 可与救生筏位置标志、登乘梯、集合点、释放吊索／固定索等标志按整船清单配套采购与分批发货；批量采购与开票事宜请联系业务对接人。服务热线 18015583218
先看英文最后一个词
LIFERAFT 是筏，LIFEBOAT 是艇。两块牌牌面仅一词之差，这个词就是全部区别。
再看吊索下的轮廓
扁平方箱、内部分格的是筏；船形、带艇艏线条的是艇。拿不准时看轮廓，不要凭"图形差不多"下单。
对图形编号与货号
本款为 335104、货号 002482；相邻的救生艇款为 335103、货号 002419。编号写进清册，按清册下单，不靠记忆。
一条船可能两块都要
配筏的筏位挂 LOWER LIFERAFT，配艇的艇位挂 LOWER LIFEBOAT。同一句"放下去"，分属两个点位、两块牌。
救生筏架与吊筏架的操纵位
牌贴在操作人员伸手可及、视线自然落到的固定立面上，与释放机构同侧，动作前就能读到。
降放与抛投演练的核对点
演练按牌面逐步核对动作，牌位与实际操纵位一致，复核才有意义。
客船与多筏位船舶的逐位配置
每个筏位各配各的牌。跨筏位沿用，总有一个筏位对不上。
新造船与改装后的整船配套
按救生设备布置图逐点配牌，挂牌后把图形编号回写清册，后续补牌直接按清册走。
主图参考：335104 牌面图形与英文标注 LOWER LIFERAFT，是核对筏／艇用词的依据。
尺寸参考：贴装前按此图与筏架立柱或操纵台立板的留空比对，确认版面不被边框、护栏或管路切断。
1
定动作：这是把救生筏放到水面的操纵位
2
对编号：335104 与货号 002482，牌面英文应为 LOWER LIFERAFT
3
定材质：按点位能否照到光选蓄光贴或自发光板
4
贴后复验：走一遍降放程序确认不干涉、不遮挡
BRD博锐迪 · 船用 IMO 标识配套
本款 502.05-335104 可与救生筏位置标志、登乘梯、集合点、释放吊索／固定索等标志按整船清单配套采购与分批发货；批量采购与开票事宜请联系业务对接人。
