502.08-335107 船用IMO 标志标牌 开始喷/洒水雾 STATR WATER SPRAY
商品描述
产品概述
IMO 船用安全标志是依据国际海事组织（IMO）关于船舶安全标志的相关决议、并沿用国际通行象形符号体系制作的船舶专用标识牌，用于标明消防设备、救生器材、逃生方向与遇险求救器材在船上的具体位置，以及关键操作步骤的动作提示。本款属于其中的操作动作类，而且是其下"启动固定系统"这一支：固定式水雾喷淋系统由泵、管路、控制阀和分布在保护区的喷嘴组成，喷头装在机舱顶、车辆甲板或液货舱区域，操作位却在局部控制站、消防控制站或舱壁上的阀组旁，两者通常不在同一处。这带来一个具体的张贴要求——牌要跟着"手要动的那个件"走，人走到阀前，牌就在阀边上。相比之下，灭火器、消防斧这类就地取用器材的标志，牌与器材是同一处的；而本款标志与它所指的设备是分开的，这也是它最容易贴错位置的地方。本款图形编号（目录编号）335107，标志代码 502.08，产品货号 002490。
核心特点
答"做什么"，不答"在哪"
位置类标志让人找到设备，动作类标志告诉人在这里按下或转动。本款属后者，与同船的消防设备位置标志各管一件事。
启动的是远端系统
操作动作之后发生的事不在眼前：泵启动、阀开启、保护区喷头出水。操作人靠牌面确认"按这里"，不靠看到设备来确认。
贴在操作件上，不贴设备本体
控制阀、启动按钮、就地控制箱才是这块牌的落点。贴到泵体或喷嘴上，人站在阀前反而看不到提示。
150mm 见方，服务近距离操作
这个尺寸由人走到操作位跟前确认，不承担远距离寻找任务；配合顺动线的方向指示标志使用。
纯英文动宾句式
牌面以 START WATER SPRAY 表述，是带动作词的指令而非设备名称，去掉文字会让指令无法传达。
一个动作一块牌
同一系统的启动、停止按操作位分别配置，不合并、不省略。
可选规格
| 图形编号（目录编号） | 335107 |
| 标志代码 | 502.08 |
| 产品货号 | 002490 |
| 牌面内容 | START WATER SPRAY（开始喷／洒水雾，英文标注） |
| 版面尺寸 | 150mm × 150mm（方形） |
| 可选材质 | 蓄光贴／夜光贴／自发光贴；自发光板 |
| 安装方式 | 背胶压贴于平整基面；板型可用螺钉或扎带固定 |
| 同组标志 | 可与消防设备位置标志、逃生方向标志按整船清单配套 |
材质示意：贴装型为柔性背胶形态，可压贴于平整立面；自发光板带硬挺底板，适合粗糙或被遮挡的基面。
尺寸示意：150mm 见方版面的实际大小参照，便于与阀组旁立板、控制箱门板留空比对。
注：上图为材质与尺寸示意，实际图形与英文标注以 335107 主图为准。
蓄光贴：先吸光才发光蓄光型靠吸收可见光储能，环境暗下来之后才释放。机舱内长期照明的点位可用，被结构遮挡或常年照不到光的角落不适用。自发光板：不依赖外部光源自带发光层，适合舱内照度不足、被管路遮挡或失电工况下仍需辨认的位置；底板硬挺，也便于日后拆换。油雾与高温先处理基面机舱与泵舱的基面常有油膜与浮锈，须除油、除锈、干燥后再压贴，否则边角容易起翘剥落；靠近高温管路的点位要留出距离。别贴进操作行程里阀柄、手轮、按钮的转动与按压范围都不能被牌面或螺钉占到。贴装后手动完整操作一遍，确认不干涉、不遮挡指示刻度。典型应用场景
机舱固定式水雾系统的就地控制阀牌贴在阀组旁的立板或舱壁上，与阀的操作方向同侧，人员站位操作时视线自然落在牌面。消防控制站与局部控制箱启动按钮或控制箱门板旁配一块，与同系统的其他操作标志并排布置，按动作逐一对应，不合并、不省略。车辆甲板与滚装处所的分区阀保护区与控制位分处两地时，每个分区控制点单独配牌，避免一个控制位上出现多块指向不清的牌。新造船与改装后的整船配套按消防系统布置图逐点配牌，挂牌后把图形编号回写到设备清册，后续补牌直接按清册下单。
主图参考：335107 牌面图形与英文标注，为核对目录编号与动作表述的依据。尺寸参考：贴装前按此图与控制箱门板、阀组旁立板的可用留空比对，确认版面不被边框或管路切断。安装与选型建议
1定动作：这是启动水雾喷淋的操作位2找落点：贴阀门／按钮旁，不贴泵与喷嘴3选材质：按点位能否照到光选蓄光贴或自发光板4贴后复验：操作一遍确认不干涉、不遮挡选型与维护提示：补牌时不要只报中文名——"水雾""喷淋""洒水"在船上可能指不同系统，务必按"图形编号 335107 + 货号 002490 + 英文全称"三栏核对；本款是操作动作标志，不要用它代替消防设备位置标志，两者在同一处所可以并存且应当并存；一个操作动作配一块牌，不要在一块牌上承担启动、停止等多个动作；不要把牌贴在会被水雾直接喷洒覆盖、或会被检修拆装频繁触碰的位置；基面须除油、除锈、干燥后再压贴，露天与潮湿位置建议定期清洁表面盐分、检查固定件是否松动；日常检查以"图形是否还认得出、英文词是否完整、低照度下是否还能发亮、牌位与实际操作件是否一致"作为更换与补牌判据；实际系统的操作程序以船舶消防控制图与设备操作说明为准。BRD博锐迪 · 船用 IMO 标识配套本款 502.08-335107 可与消防设备位置标志、逃生方向标志、以及救生设备位置与操作动作标志按整船清单配套采购与分批发货；批量采购与开票事宜请联系业务对接人。服务热线 18015583218
蓄光贴：先吸光才发光
蓄光型靠吸收可见光储能，环境暗下来之后才释放。机舱内长期照明的点位可用，被结构遮挡或常年照不到光的角落不适用。
自发光板：不依赖外部光源
自带发光层，适合舱内照度不足、被管路遮挡或失电工况下仍需辨认的位置；底板硬挺，也便于日后拆换。
油雾与高温先处理基面
机舱与泵舱的基面常有油膜与浮锈，须除油、除锈、干燥后再压贴，否则边角容易起翘剥落；靠近高温管路的点位要留出距离。
别贴进操作行程里
阀柄、手轮、按钮的转动与按压范围都不能被牌面或螺钉占到。贴装后手动完整操作一遍，确认不干涉、不遮挡指示刻度。
机舱固定式水雾系统的就地控制阀
牌贴在阀组旁的立板或舱壁上，与阀的操作方向同侧，人员站位操作时视线自然落在牌面。
消防控制站与局部控制箱
启动按钮或控制箱门板旁配一块，与同系统的其他操作标志并排布置，按动作逐一对应，不合并、不省略。
车辆甲板与滚装处所的分区阀
保护区与控制位分处两地时，每个分区控制点单独配牌，避免一个控制位上出现多块指向不清的牌。
新造船与改装后的整船配套
按消防系统布置图逐点配牌，挂牌后把图形编号回写到设备清册，后续补牌直接按清册下单。

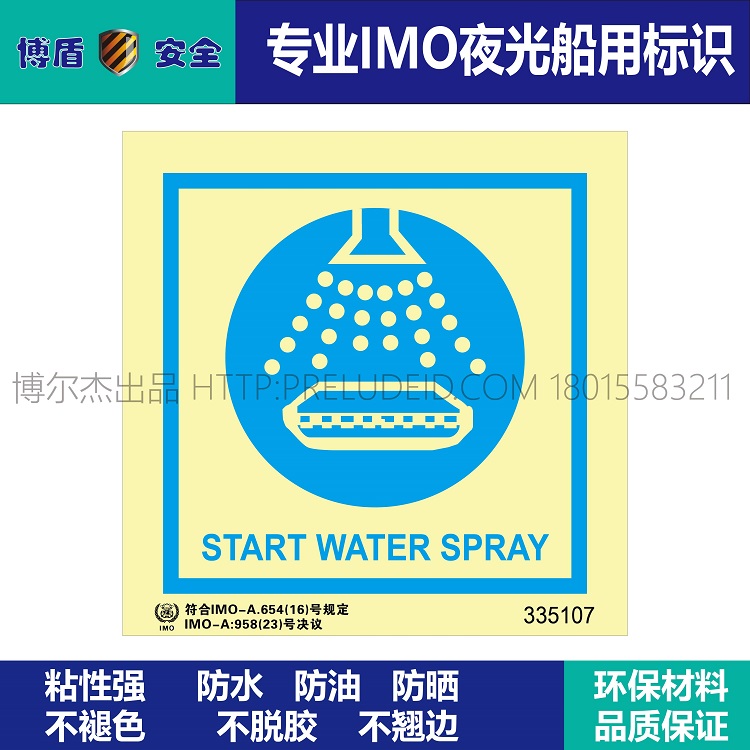

主图参考：335107 牌面图形与英文标注，为核对目录编号与动作表述的依据。
尺寸参考：贴装前按此图与控制箱门板、阀组旁立板的可用留空比对，确认版面不被边框或管路切断。
1
定动作：这是启动水雾喷淋的操作位
2
找落点：贴阀门／按钮旁，不贴泵与喷嘴
3
选材质：按点位能否照到光选蓄光贴或自发光板
4
贴后复验：操作一遍确认不干涉、不遮挡
BRD博锐迪 · 船用 IMO 标识配套
本款 502.08-335107 可与消防设备位置标志、逃生方向标志、以及救生设备位置与操作动作标志按整船清单配套采购与分批发货；批量采购与开票事宜请联系业务对接人。
