502.10-335109 船用IMO 标志标牌 释放/打开固定索 RELEASE GRIPES
商品描述
产品概述
IMO 船用安全标志是依据国际海事组织（IMO）关于船舶安全标志的相关决议、并沿用国际通行象形符号体系制作的船舶专用标识牌，用于标明救生设备、消防器材、逃生方向与遇险求救器材在船上的具体位置，以及关键操作步骤的动作提示。本款对应的是"释放固定索"（Release Gripes）这一动作：固定索是船舶航行状态下把救生艇约束在存放架上的绑扎装置，它的作用是防止艇体在风浪与振动中意外移位；反过来，只要固定索还系着，艇就放不下去。把这一个动作单独做成一块牌，是为了让操作顺序在牌面上就可读，不必依赖口头交代或个人记忆。牌面下方英文标注 RELEASE GRIPES，属纯英文版，适合国际航线与外籍船员占比较高的船舶。本款图形编号（目录编号）335109，标志代码 502.10，产品货号 002493。
核心特点
画的是一个动作，不是一件东西
位置类标志画设备轮廓，让人去找；本款画的是固定索被解开这一下。看牌的人要得到的答案是"下一步做什么"。
顺序排在前头
固定索不松开，艇放不下去。这一块牌在降放流程里处在前置位置，它的存在本身就是在提示先后次序。
读牌的人已经站到跟前
操作步骤类标志不承担远距离寻找任务，它由操作人员走到操作位后近距离确认，150mm 见方的版面正对应这种读距。
与位置标志分工不同
同一处救生艇，位置标志答"艇在哪"，本款答"到这一步做什么"。两者图形不同、用途不同，不能互为替代。
可选规格
| 图形编号（目录编号） | 335109 |
| 标志代码 | 502.10 |
| 产品货号 | 002493 |
| 牌面内容 | RELEASE GRIPES（释放／打开固定索，英文标注） |
| 版面尺寸 | 150mm × 150mm（方形） |
| 可选材质 | 蓄光贴／夜光贴／自发光贴；自发光板 |
| 安装方式 | 背胶压贴于平整基面；板型可用螺钉或扎带固定 |
| 同组标志 | 可与启动发动机、释放降落、降落水面等操作动作标志成套配齐 |
材质示意：贴装型为柔性背胶形态，自发光板带硬挺底板，两者发光机理相同。
尺寸示意：150mm 见方版面的实际大小参照，便于与操作位旁的窄立面比对。
注：上图为材质与尺寸示意，实际图形以 335109 主图为准。
一块牌对应一步启动发动机、释放固定索、释放降落、降落水面等各对应降放流程里的一步，牌与牌之间是先后关系，不是并列关系。缺一块就断一步补牌时若只补齐其中几块，流程提示会在某一处断掉。按整组编号逐项核对，比按图样大致配对稳妥。顺序错了比缺块更麻烦两块操作牌贴反位置，照着做的人会在错误的时刻做正确的动作。贴装后建议按实际流程走一遍确认顺序。同船统一版本与尺寸操作动作牌常成组出现在同一操作位附近，文字版本与版面尺寸保持一致，便于一眼扫读，也便于后续整体更换。典型应用场景
货船救生艇降放操作位牌贴在绞车或释放手柄旁的固定立面，操作人员伸手之前视线自然落到牌面，确认这一步是松开固定索。救生艇演习与训练降放回收是反复演练的科目，操作位旁的提示牌在训练中一并被熟悉，正式操作时不必再临时回想顺序。救助艇与救生艇共用甲板两类载具分设艇位时，操作动作牌按各自操作位分别配置，不要跨艇位沿用。新造船与改装后整船配套交船或改装后按操作位逐点配牌，与位置标志、方向标志、集合点标志一并纳入整船清单。
主图参考：335109 牌面图形与英文标注，为核对动作图元与目录编号的依据。尺寸参考：贴装前按此图与操作位旁窄立面比对，确认版面不会被管路或边框切断。安装与选型建议
1先确认这一处操作位对应哪一步2定贴装点：绞车或释放手柄旁的固定立面3定材质档并做基面前处理4贴后按流程走一遍：顺序对、看得清、夜间亮选型与维护提示：贴装前先确认该操作位实际执行的动作——若该处已改为其他操作机构或操作顺序调整，牌面与实际不符，应同步更换为对应编号的标志；不要把牌贴在会随绞车转动、被索具反复摩擦或会被操作人员身体挡住的部件上，也不要贴在需要掀开护罩才看得到的位置；贴装面优先选操作位旁的固定立面，高度以操作人员正常站位时视线自然落点为宜；蓄光型材质要先吸收足够可见光才会持续发光，长期照不到光的操作位建议改用自发光板或增加日常照明覆盖；基面须除油、除锈、干燥后再压贴，压贴时从中间向两侧赶平，避免边角起翘；露天位置建议定期清洁表面盐分、检查固定件是否松动；日常检查以"动作图元是否还认得出、吸光后是否还能发亮、牌面与该处实际操作动作是否一致"作为更换与补牌判据。BRD博锐迪 · 船用 IMO 标识配套本款 502.10-335109 可与同组操作动作标志、以及救生艇、救助艇、登乘梯、集合点等位置标志按整船清单配套采购与分批发货；批量采购与开票事宜请联系业务对接人。服务热线 18015583218
一块牌对应一步
启动发动机、释放固定索、释放降落、降落水面等各对应降放流程里的一步，牌与牌之间是先后关系，不是并列关系。
缺一块就断一步
补牌时若只补齐其中几块，流程提示会在某一处断掉。按整组编号逐项核对，比按图样大致配对稳妥。
顺序错了比缺块更麻烦
两块操作牌贴反位置，照着做的人会在错误的时刻做正确的动作。贴装后建议按实际流程走一遍确认顺序。
同船统一版本与尺寸
操作动作牌常成组出现在同一操作位附近，文字版本与版面尺寸保持一致，便于一眼扫读，也便于后续整体更换。
货船救生艇降放操作位
牌贴在绞车或释放手柄旁的固定立面，操作人员伸手之前视线自然落到牌面，确认这一步是松开固定索。
救生艇演习与训练
降放回收是反复演练的科目，操作位旁的提示牌在训练中一并被熟悉，正式操作时不必再临时回想顺序。
救助艇与救生艇共用甲板
两类载具分设艇位时，操作动作牌按各自操作位分别配置，不要跨艇位沿用。
新造船与改装后整船配套
交船或改装后按操作位逐点配牌，与位置标志、方向标志、集合点标志一并纳入整船清单。

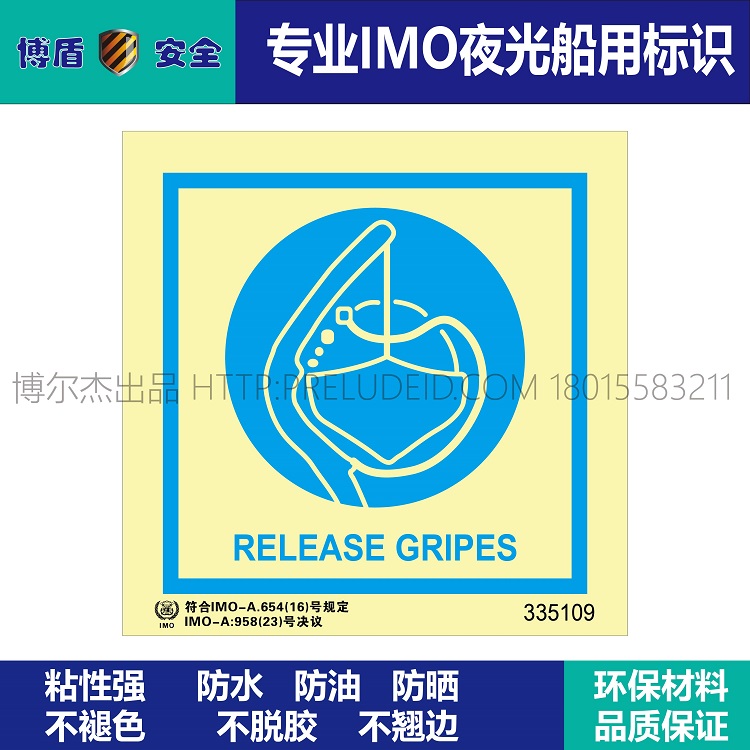

主图参考：335109 牌面图形与英文标注，为核对动作图元与目录编号的依据。
尺寸参考：贴装前按此图与操作位旁窄立面比对，确认版面不会被管路或边框切断。
1
先确认这一处操作位对应哪一步
2
定贴装点：绞车或释放手柄旁的固定立面
3
定材质档并做基面前处理
4
贴后按流程走一遍：顺序对、看得清、夜间亮
BRD博锐迪 · 船用 IMO 标识配套
本款 502.10-335109 可与同组操作动作标志、以及救生艇、救助艇、登乘梯、集合点等位置标志按整船清单配套采购与分批发货；批量采购与开票事宜请联系业务对接人。
