502.19-334108 船用IMO标志标牌 带灯救生圈 LIFEBUOY WITH LIGHT
商品描述
产品概述
IMO 船用安全标志是依据国际海事组织（IMO）关于船舶安全标志的相关决议、并沿用国际通行象形符号体系制作的船舶专用标识牌，用于标明救生设备、消防器材、逃生方向与遇险求救器材在船上的具体位置。救生圈标志在这一体系里属于"位置指示"：它不描述器材怎么用，只回答带灯的那一只圈放在哪。带灯这一档的意义在于夜间——自亮浮灯在圈入水后给出一个持续的光点，让落水位置在暗背景里被认出来；牌的作用则是让人在伸手之前就知道，架上这一只是带灯的那一只，而不是旁边那只普通的。本款图形编号（目录编号）334108，标志代码 502.19，牌面为圆环主体加上方浮灯光芒图元，下方英文标注 LIFEBUOY WITH LIGHT，纯英文版，适合国际航线、外籍船员占比较高的船舶；同系列另有中英文对照版与无文字纯图形版，同一条船上建议统一文字版本。
核心特点
牌面即配置声明
写了 LIFEBUOY WITH LIGHT，架上那一只就应当带自亮浮灯。牌面文字与实物一致，是这类位置标志发挥作用的前提。
图形差别在一处图元
与普通救生圈标志共用同一个圆环主体，区分点在圆环上方叠加的浮灯光芒符号——核对图形时看这一处。
以夜间读取为主要场景

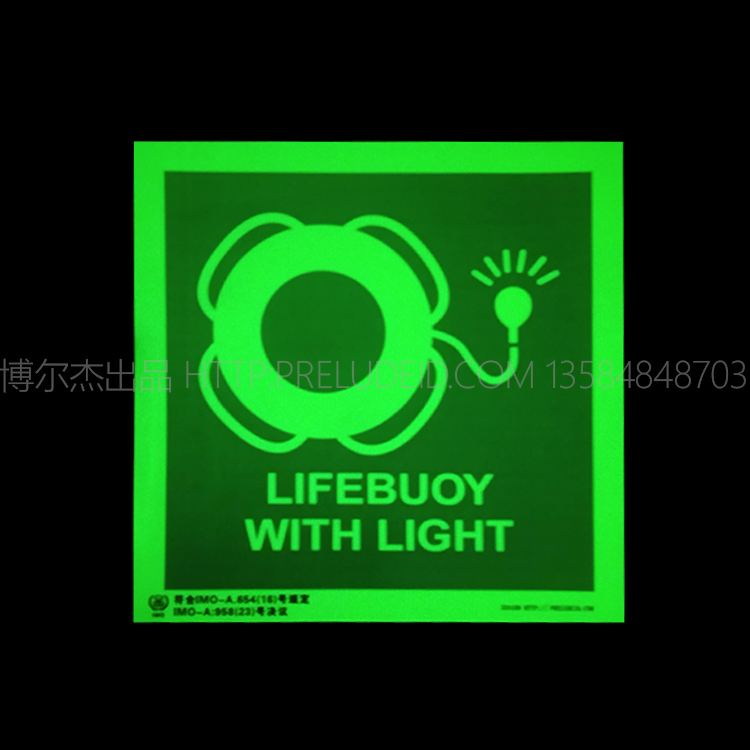

带灯这一档本身就是为夜间与视线不良条件准备的，配合蓄光型材质，牌在失电、无照明时仍能被看见。
小版面近距确认
150mm 见方的版面适合贴在存放架旁，由走近的人做近距离确认，不承担远距离识别的任务。
可选规格
| 图形编号（目录编号） | 334108 |
| 标志代码 | 502.19 |
| 产品货号 | 002501 |
| 牌面内容 | LIFEBUOY WITH LIGHT（带灯救生圈，英文标注） |
| 版面尺寸 | 150mm × 150mm（方形） |
| 可选材质 | 蓄光贴／夜光贴／自发光贴；自发光板 |
| 安装方式 | 背胶压贴于平整基面；板型可用螺钉或扎带固定 |
| 同系列版本 | 另有中英文对照版与无文字纯图形版，按船舶航线与船员构成选配 |

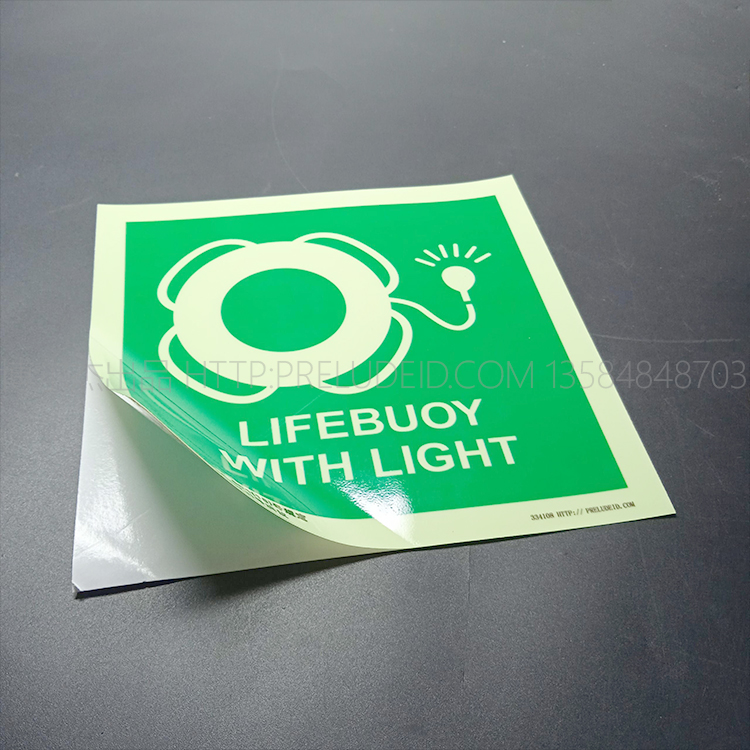

材质示意：蓄光贴为柔性背胶形态，自发光板带硬挺底板，两者发光机理相同。

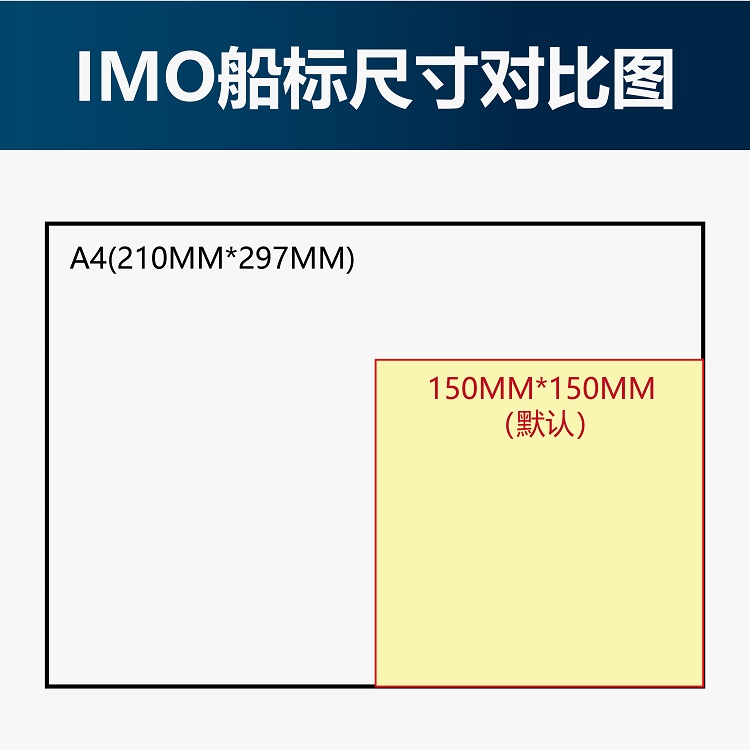

尺寸示意：150mm 见方版面的实际大小参照，便于与存放架立面比对。
注：上图为材质与尺寸示意，实际图形以 334108 主图为准。
验收看哪：圆环上方那一处光芒
主体相同，别靠圆环分辨
同族几档标志用的都是同一个圆环，只看圆环无法判断这一块写的是哪一档，必须看叠加的附件图元。
光芒是最细的线条
浮灯光芒由若干细线组成，是整块牌上最纤细的部分，磨损、积灰与油墨老化往往先体现在这里。
巡检判据就一条
日常检查时看"光芒是否还看得清"。细线糊成一团，这块牌就失去了区分档位的作用，应当更换。
图形与后缀一起核对
补牌与换牌时把牌面图形、英文后缀与目录编号三项一起核对，避免把带灯档的牌挂到普通救生圈的存放位上。
典型应用场景
驾驶台两翼存放位
驾驶台两翼的救生圈存放点，值班人员在位即可确认这一处带灯，紧急时不必先翻查清单。
夜间航行视线方向上的舷边架
夜间与视线不良条件下的舷边抛投点，配蓄光型材质，牌与圈在同一视野内被看到。
登乘站与集合动线旁
登乘站、集合区动线旁的补充存放点，与集合、登乘相关的其它标志协同布置，避免出现指示空白。
小型船舶的舷侧单点位
拖轮、渔船、工程船等布置点位较少的船舶，按实际存放处逐一设置，一处一牌。
实拍参考：标识贴于存放架旁立面后的实际观感，图形与英文并列排布。

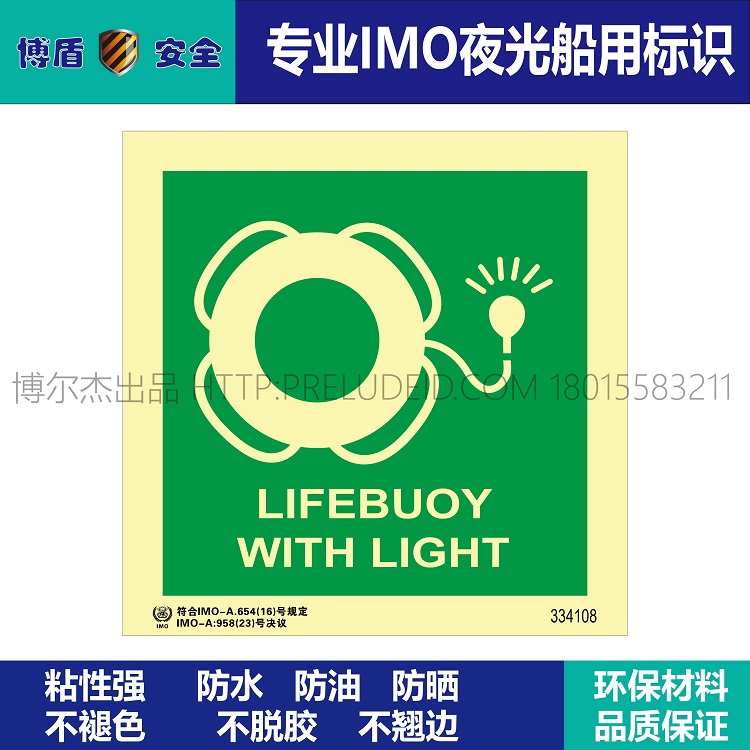

主图参考：334108 牌面图形与英文标注，为核对图形与目录编号的依据。
安装与选型建议
1
先看取圈动作：手从哪来、圈往哪抛
2
定贴装面：架背板或架旁舱壁
3
定材质档并做基面前处理
4
固定后纳入点验：光芒清晰、夜间发亮
选型与维护提示：不要把牌贴在救生圈本体上——圈被抛下去时牌跟着走，位置指示随即失效；也不要压在快速释放装置、支架活动件与需要开启的盖板上，贴装前先确认取圈与抛投的完整动作路径，让出这段空间；优先选存放架背板、架旁舱壁或立柱正面等固定不动的面；蓄光型材质要先吸收足够可见光才会持续发光，长期照不到光的位置会削弱夜间可读性，这类位置建议移到有日常照明的相邻墙面；基面平整、干燥、无油无盐时优先选贴装；基面粗糙、有焊缝或需要更牢固的位置选自发光板，并预留螺钉或扎带的固定点；露天位置建议定期清洁表面盐分、检查固定件是否松动；日常检查以"吸光后是否还能发亮、光芒线条是否还分得清、牌面标注与架上实物是否一致"作为更换与补牌判据。
BRD博锐迪 · 船用 IMO 标识配套
本款 502.19-334108 可与同族其它附件档位的救生圈标志、救生衣、救生筏与集合点标志按整船清单配套采购与分批发货；批量采购与开票事宜请联系业务对接人。
