502.20-334109 船用IMO标志标牌 带灯和烟雾信号救生圈LIFEBUOY WIT
商品描述
产品概述
IMO 船用安全标志是依据国际海事组织（IMO）关于船舶安全标志的相关决议、并沿用国际通行象形符号体系制作的船舶专用标识牌，用于标明救生设备、消防器材、逃生方向与遇险求救器材在船上的具体位置。在救生圈这一族里，牌面差异几乎全部来自"圈上还挂了什么"：只有圈体的、带灯的、带灯的加绳的，以及本款带灯加烟雾信号的，图形主体都是同一个圆环，区别在叠加的附件图元与英文后缀。本款图形编号（目录编号）334109，标志代码 502.20，牌面在圆环基础上叠加浮灯的光芒符号与烟雾信号图元，下方英文标注 LIFEBUOY WITH LIGHT AND SMOKE。它回答的是一个很具体的问题：需要给落水者留下一个白天看得见、夜里也看得见的信号时，该去哪一处取那只配齐了附件的救生圈。本款为纯英文版，适合国际航线、外籍船员占比较高的船舶；同系列另有中英文对照版与无文字纯图形版，同一条船上建议统一文字版本。
核心特点
两件附件各管一段能见度
烟雾信号解决白天——放出的橙烟在开阔海面上比一只圈更容易被远处看到；自亮浮灯解决夜间——入水后给出一个持续的光点。两者不互相替代，所以牌面把两个词都写上。
图形是基准圆环加两个图元
牌面主体仍是救生圈圆环，真正区分档位的是叠加其上的灯与烟雾图元。核对图形时看这两处，不看圆环本身。
牌面即配置声明
牌上写了 LIGHT AND SMOKE，架上那一只就应当两件齐全。这句话是给点验用的：牌面与实物不一致时，问题往往出在附件而不是牌。
蓄光型不依赖船上电源
本款为蓄光型标识，靠吸收可见光后在暗处发光，不接电、不依赖应急照明，断电与夜间失电场景下仍能被看到。
可选规格
| 图形编号（目录编号） | 334109 |
| 标志代码 | 502.20 |
| 产品货号 | 002502 |
| 牌面内容 | LIFEBUOY WITH LIGHT AND SMOKE（带灯和烟雾信号救生圈，英文标注） |
| 版面尺寸 | 150mm × 150mm（方形） |
| 可选材质 | 蓄光贴／夜光贴／自发光贴；自发光板 |
| 安装方式 | 背胶压贴于平整基面；板型可用螺钉或扎带固定 |
| 同系列版本 | 另有中英文对照版与无文字纯图形版，按船舶航线与船员构成选配 |

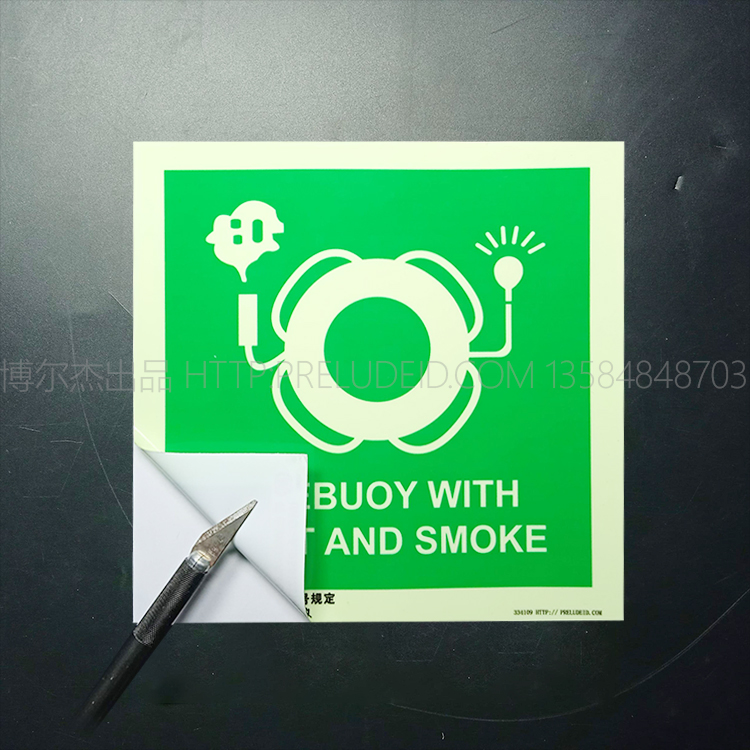

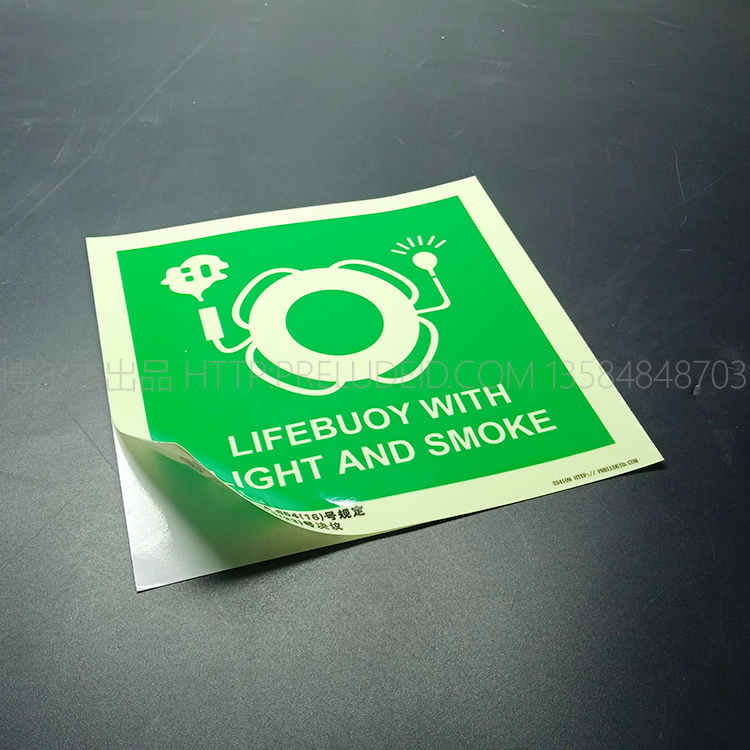

材质示意：蓄光贴为柔性背胶形态，自发光板带硬挺底板，两者发光机理相同。
尺寸示意：150mm 见方版面的实际大小参照，便于与存放架立面比对。
注：上图为材质与尺寸示意，实际图形以 334109 主图为准。
灯与烟罐会被单独换掉，点验时要对回牌面
圈还在，附件未必还在
救生圈本体可以用很久，但灯与烟雾信号属于有有效期的附件，到期会被单独拆下送换。拆下到补回之间的空档，架上只剩一只普通圈。
牌面写两个词，就对两样实物
点验时按牌面逐词核对：写了 LIGHT，看灯座上有没有灯；写了 SMOKE，看烟雾信号组件是否还在位、绑扎是否完好。
牌是点验的锚点，不是附件清单
牌本身不随附件周期更换，只有图形变更或牌面损坏才换；附件更换记录另走器材自身的点验表，两者分开记、定期对齐。
一牌对一处，不对一整排
同一处存放架上可能有不止一只圈，建议按实际存放点位逐一设置，不要用一块牌代表一整排存放架。
典型应用场景
驾驶台两翼存放位
设在驾驶台两翼可从驾驶台直接释放的救生圈存放点，值班人员在位即可确认这一处挂着配齐附件的那一只。
露天甲板舷边架
舷边与露天甲板的救生圈架，牌贴在架旁舱壁或立柱上，避开会被浪沫长期冲刷的低位。
救生艇筏登乘站附近
登乘区域的补充存放点，与集合、登乘相关的其它标志协同布置，保证登乘动线上不出现指示空白。
海洋工程平台与货船舷侧
平台与各类货船的舷侧点位，按实际布置逐处设置，与同族其它附件档位的救生圈标志区分开。

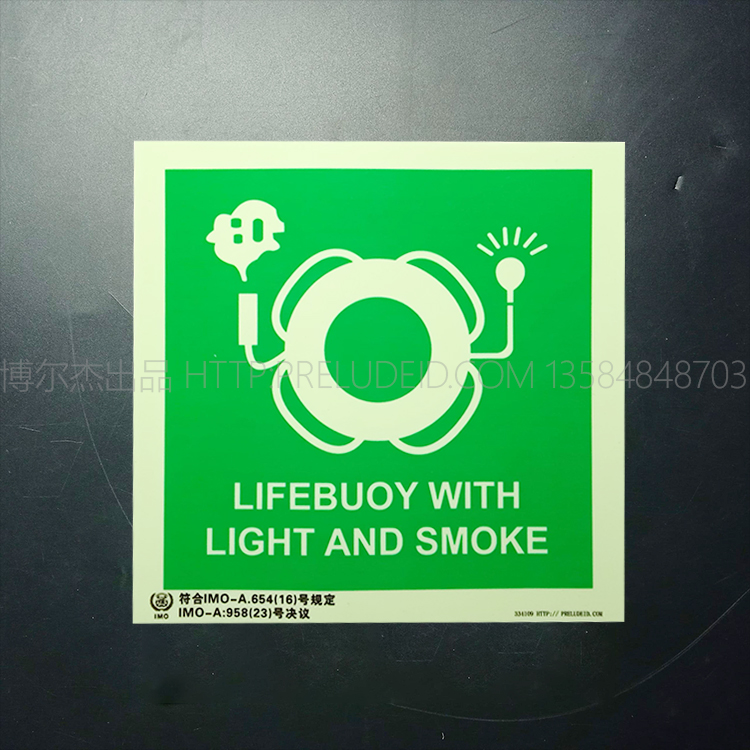

实拍参考：标识贴于存放架旁立面后的实际观感，图形与英文并列排布。

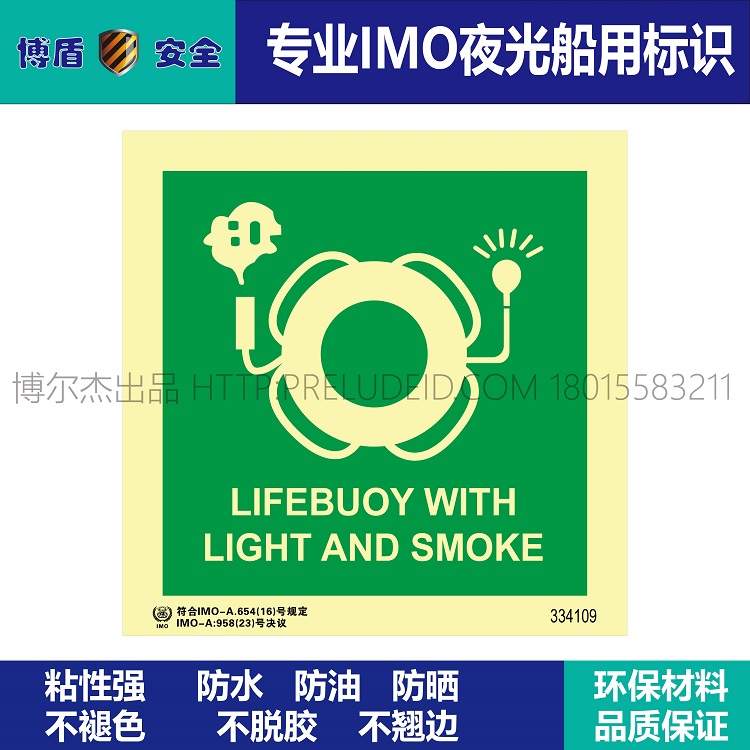

主图参考：334109 牌面图形与英文标注，为核对图形与目录编号的依据。
安装与选型建议
1
先核对架上实物：灯与烟罐是否齐全
2
定材质档：贴还是板
3
基面除油除盐除锈并干燥
4
固定后列入点验表，按牌面逐词核对
选型与维护提示：蓄光型材质要先吸收足够可见光才会持续发光，安装在长期照不到光的位置会削弱夜间可读性，这类位置建议把牌移到有日常照明的相邻墙面；基面平整、干燥、无油无盐时优先选贴装；基面粗糙、有焊缝或需要更牢固的位置选自发光板，并预留螺钉或扎带的固定点；贴装前彻底清除油污、盐分与旧胶，边角压实避免起翘积灰；露天位置建议定期清洁表面盐分、检查固定件是否松动；日常检查以"吸光后是否还能发亮、表面是否发黄发哑、牌面标注的附件与架上实物是否一致"作为更换与补牌判据。
BRD博锐迪 · 船用 IMO 标识配套
本款 502.20-334109 可与同族其它附件档位的救生圈标志、救生衣、救生筏与集合点标志按整船清单配套采购与分批发货；批量采购与开票事宜请联系业务对接人。
