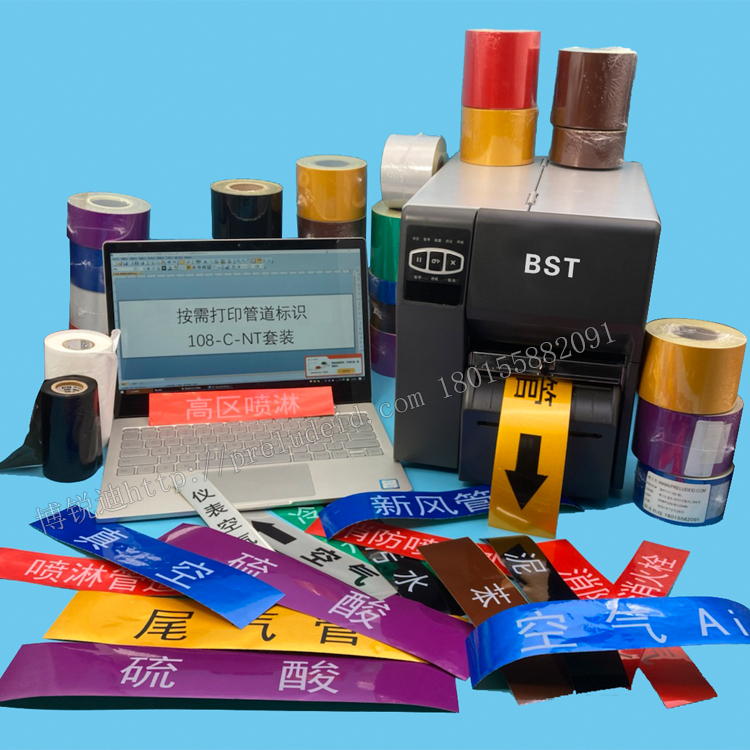

ZT210+NT专业套餐GB/ANSI管道标识打印机按需打印108解决方案

从「买标签」到「印标签」：管道标识生产的模式升级

传统的管道标识部署依赖外购预印通用标签。这种方式存在三个固有局限：一是通用标签的介质名称和箭头方向是固定的，遇到非标介质或在管道走向变化的转角位置往往需要拼贴多个标签，既不美观也增加脱落风险；二是外购标签的最小起订量和交货周期使得「少标一个点」和「临时增加标识」的响应成本很高，容易导致标识盲区长期存在；三是工厂介质清单发生变化（新增管道系统或介质参数调整）时，已采购的预印标签可能直接作废。NT管道标识打印方案将标识生产能力带到工厂现场，操作人员打开软件、选择模板、输入介质名称即可打印出对应管道标识标签，数量按需、内容定制、立等可取。

108种预置标准模板覆盖GB和ANSI双体系

NT方案内置108种标准管道标识模板，覆盖GB 7231-2003《工业管道的基本识别色、识别符号和安全标识》和ANSI A13.1《管道系统标识方案》两大国际管道标识标准体系。GB 7231模板包含8大介质类别的识别色（艳绿-水、大红-蒸汽、棕-可燃液体、黄-可燃气体、紫-酸碱、黑-其他流体等）以及对应的色环、箭头和介质名称标识格式；ANSI A13.1模板覆盖美标管道标识的分类色彩和标识版式。操作人员在NT软件中选择对应标准模板后，通过彩色触摸屏或PC端输入介质名称（如「压缩空气」「冷冻水供水」「氮气N2」）、流向和管道规格，软件自动匹配模板版式并调整文字大小和布局，一键发送至ZT210打印机输出。即使操作人员不熟悉标准细节，也能通过模板引导产出符合规范的管道标识。

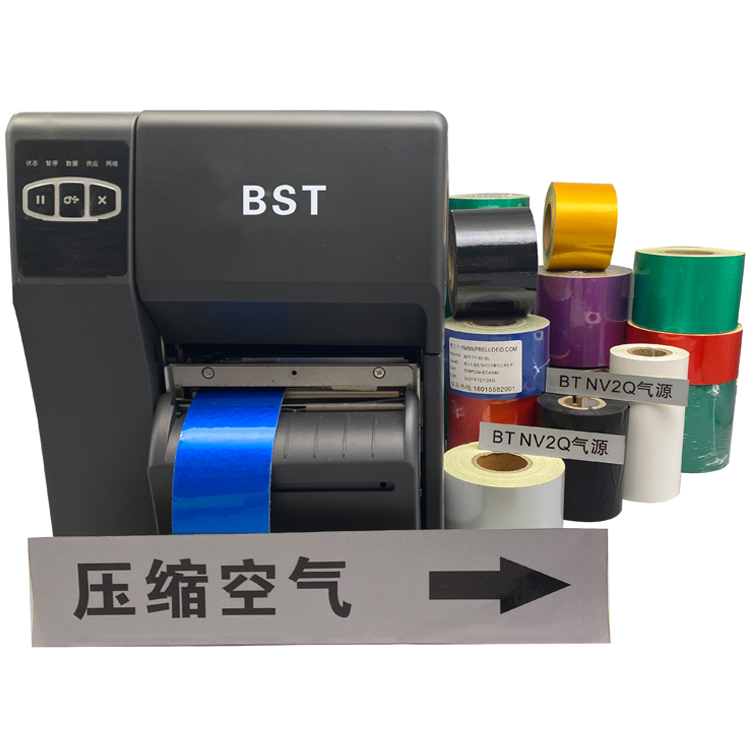

Zebra ZT210工业级打印机的可靠性

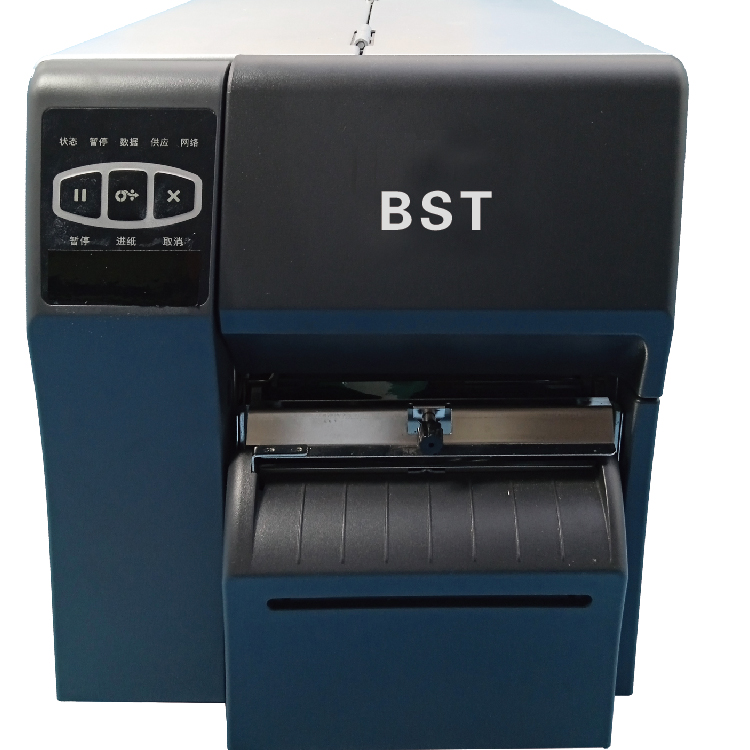

Zebra ZT210是Zebra Technologies面向工业标识打印应用的主力机型，专为中高批次标签打印设计。采用全金属框架结构，打印机构和走纸通道经过工业级耐久性验证，适合工厂车间环境中连续稳定的运行。支持203dpi和300dpi两种打印分辨率配置：203dpi适合中大型管道标识标签（文字和色块为主）的高速打印，300dpi适合需要精细条码或小字信息的应用场景。最大打印宽度108mm，覆盖市场上绝大多数管道标识标签的标准幅宽（通常为50-100mm），可一次性打印出完整的管道标识标签而无需拼接。支持热转印和热敏两种打印模式，管道标识推荐使用热转印+树脂碳带以获得最佳的耐候性和耐化学擦拭性能。

核心参数

• 打印设备：Zebra ZT210 工业级热转印打印机
• 打印分辨率：203dpi / 300dpi 可选
• 打印宽度：最大 108mm（108方案）
• 预置模板：108种 GB 7231-2003 / ANSI A13.1 标准管道标识模板
• 设计软件：NT 专业管道标识设计软件
• 执行标准：GB 7231-2003 / ANSI A13.1
• 打印模式：热转印 / 热敏
• 方案交付：打印机 + 软件 + 模板 + 配套耗材 + 现场培训

NT软件的操作流程与功能亮点

NT管道标识设计软件是整个方案的操作中枢。软件预装全部108种标准模板，操作流程简化为四步：选择模板（GB或ANSI标准+介质类别）→输入标识文字（介质名称、流向箭头方向）→预览调整（自动排版或手动微调字体大小、位置）→打印输出。软件的智能排版引擎可根据输入的介质名称长度自动调整字体大小和行间距，确保文字在标签幅面内完整显示不过长溢出也不过小难读。对于箭头方向的设置，软件自动根据用户选择的上/下/左/右流向生成对应方向的箭头图形，无需手动旋转或制作镜像。支持批量打印模式，可一次设置多个不同介质名称的标识任务排队打印，大幅提升多管道系统标识部署的现场效率。

典型应用场景

• 化工与制药工厂管道标识：原料输送管道、蒸汽伴热管道、冷却水循环管道和废水管道的GB 7231标准标识打印，覆盖全厂数百个管道节点
• 食品饮料生产管道标识：CIP清洗管道、纯化水管道、蒸汽管道和物料输送管道的标识部署，满足食品安全管理体系对管道标识的配置要求
• 电子与半导体厂房：超纯水管道、压缩空气管道、工艺真空管道和特种气体管道的标识配置，适应洁净厂房的高标准管理需求
• 能源动力与公用工程：蒸汽管网、供热管道、天然气管道和消防水管道的标识标准化打印，配合GB 7231和安全生产标准化评审
• 污水处理与水处理设施：进水管、出水管、加药管和污泥管道的标识打印，提升运营维护效率
• 楼宇暖通与给排水：空调冷冻水/冷却水管道、生活热水管道和消防管道的标准化标识部署

方案交付与现场培训

NT管道标识打印方案交付内容包括完整的硬件、软件、初始耗材和操作培训。Zebra ZT210打印机出厂配置和打印参数已针对管道标识标签耗材进行预调校，开箱连接电源和数据线即可进入工作状态。NT软件预装在配套PC或可安装于企业自有电脑，博尔杰PTS技术人员提供现场安装调试和操作培训，培训内容涵盖：打印机安装与日常维护、NT软件操作与模板选用、标签耗材选型（按管道环境选择对应的标签材质和碳带）、GB 7231和ANSI A13.1标准解读、以及常见打印问题的排查方法。培训确保工厂的标识操作人员在培训结束后即可独立完成从模板选择到标签粘贴的全流程操作。博尔杰PTS同时提供后续的耗材供应和技术支持服务，保障方案的长期稳定运行。

与直接购买预印标签的成本对比

NT管道标识打印方案的初始投入包含打印机、软件和培训费用，但长期运营成本显著优于外购预印标签。以一座拥有200个管道标识节点的中型化工厂为例，外购预印标签的单点成本约8-15元（含起订量和库存损耗），200个节点的首次采购费用约1600-3000元，后续因介质变化、标签破损或新增管道导致的补充采购持续产生费用。而NT方案的单张标签打印成本（含标签基材和碳带耗材）约1-3元，200个节点的耗材成本约200-600元。当管道标识节点数量超过100个或存在高频次的标识更新需求时，NT方案的初始投入可在一年内摊销完毕，后续持续受益于按需打印的低边际成本。更重要的是，现场按需打印消除了外购标签的等待时间和管理库存的隐性成本。

定制与服务

博尔杰PTS提供NT管道标识打印方案的全套产品和技术支持，包括：多种管道标识标签耗材（合成纸/PVC/PET基材，适配室内/室外/耐化学等不同管道环境）、配套热转印碳带（树脂基/混合基）、手持式/台式标签打印机全系列产品以及管道标识现场勘测和标准化部署咨询服务。对于需要管道标识整体规划和标识体系建设的项目，博尔杰PTS可提供从管道系统图分析、标识节点规划、标识模板设计到现场安装指导的全流程服务。请通过页面「询价」功能或拨打订购热线联系博尔杰PTS，获取产品演示、方案报价和技术咨询服务。
