GB/ANSI管道标识EOSC套餐打印机套装解决方案

产品概述

博尔杰PTS集团旗下 BRD博锐迪标签材料品牌推出的 EOSC（Easy One-Stop Compliance）管道标识打印机套装解决方案，是一套面向工厂管道标识管理的完整打印系统。套装集成工业级热转印打印机、8大类管道标识专用耗材、标识管理软件及现场操作培训，实现从设计到打印的全流程一站式部署。方案覆盖 GB 7231-2003《工业管道的基本识别色、识别符号和安全标识》中国国标和 ANSI/ASME A13.1《管道系统识别方案》美国标准双体系，帮助化工、制药、电子半导体、能源电力等行业的管道标识合规达标。

套装组成与核心配置

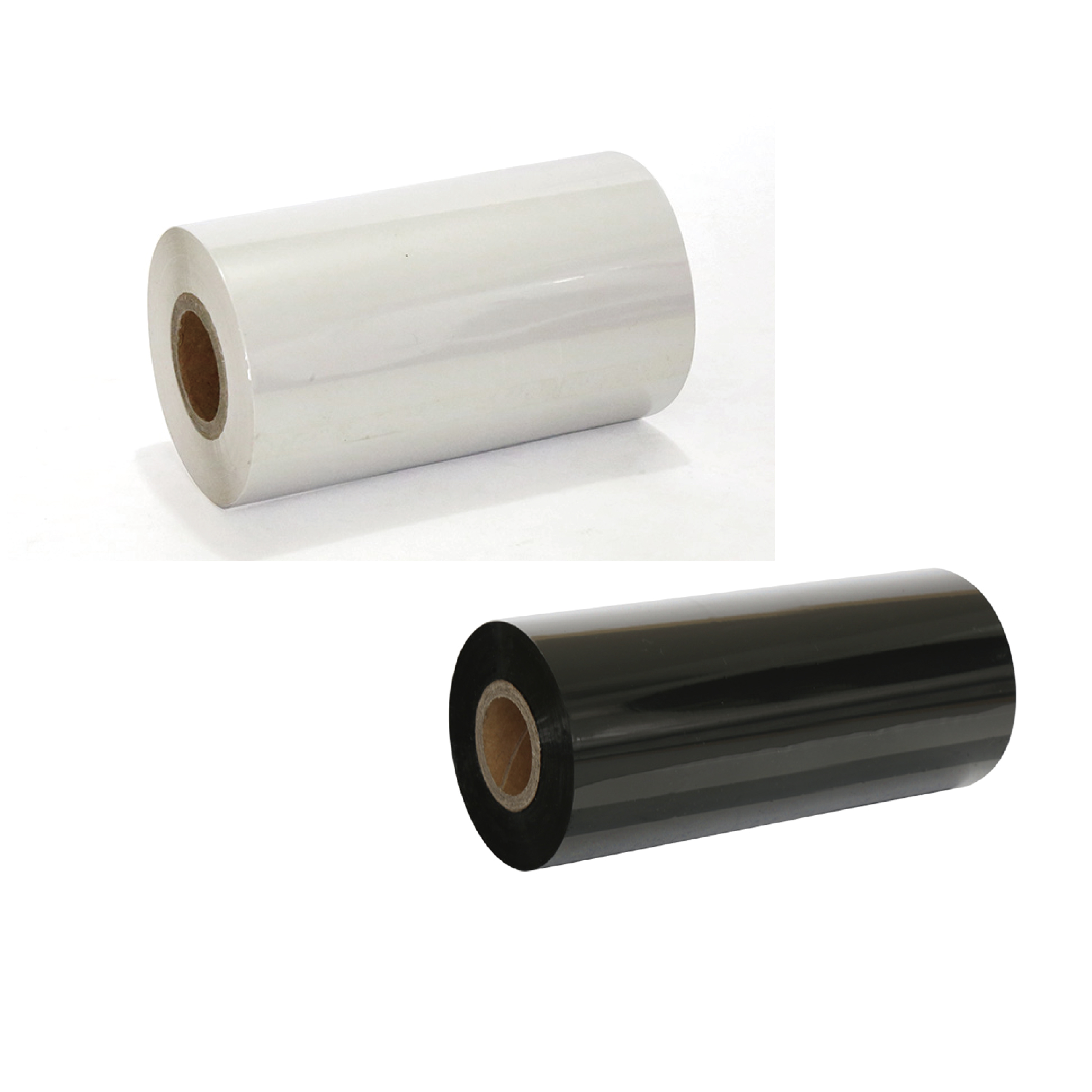

EOSC 管道标识打印机套装包含四大模块：工业热转印打印机——支持宽幅标签打印，适配多种管道标识耗材，打印分辨率满足管道标识文字和色带的清晰度要求；8大类标识耗材——按 GB 7231 八大介质颜色分类（艳绿=水、大红=蒸汽、棕=可燃液体、黄=可燃气体、紫=酸碱、黑=其他流体、中灰=压缩空气、浅灰=氮气等惰性气体），预配对应色带和标签面材；标识管理软件——内置 GB 7231 和 ANSI A13.1 标准模板库，支持批量导入管道编号和介质信息，一键生成符合标准的管道标识设计稿；现场培训服务——博尔杰PTS工程师现场指导设备安装、软件操作和首批标识打印，确保企业快速上手投入使用。

GB 7231-2003 与 ANSI A13.1 双标准合规

GB 7231-2003 是中国工业管道标识的强制性国家标准，规定了管道基本识别色（8种颜色对应8类介质）、识别符号（介质名称+流向箭头）和安全标识（危险/警告）的完整规范。ANSI/ASME A13.1 是美国管道系统识别标准，采用6种主色分类（红=消防、黄=危险、橙=有毒/腐蚀、绿=安全/水、蓝=保护性气体、棕=可燃），与GB 7231的8色体系有所差异。EOSC 套装预设两套标准模板，企业可根据自身合规需求（国内项目用GB、出口/合资项目用ANSI）灵活切换，软件自动匹配对应的色码方案，避免手动配色错误。对于化工厂管道色环颜色对照和工业管道介质流向标识等细节需求，软件支持自定义编辑。

8大类耗材明细与介质匹配

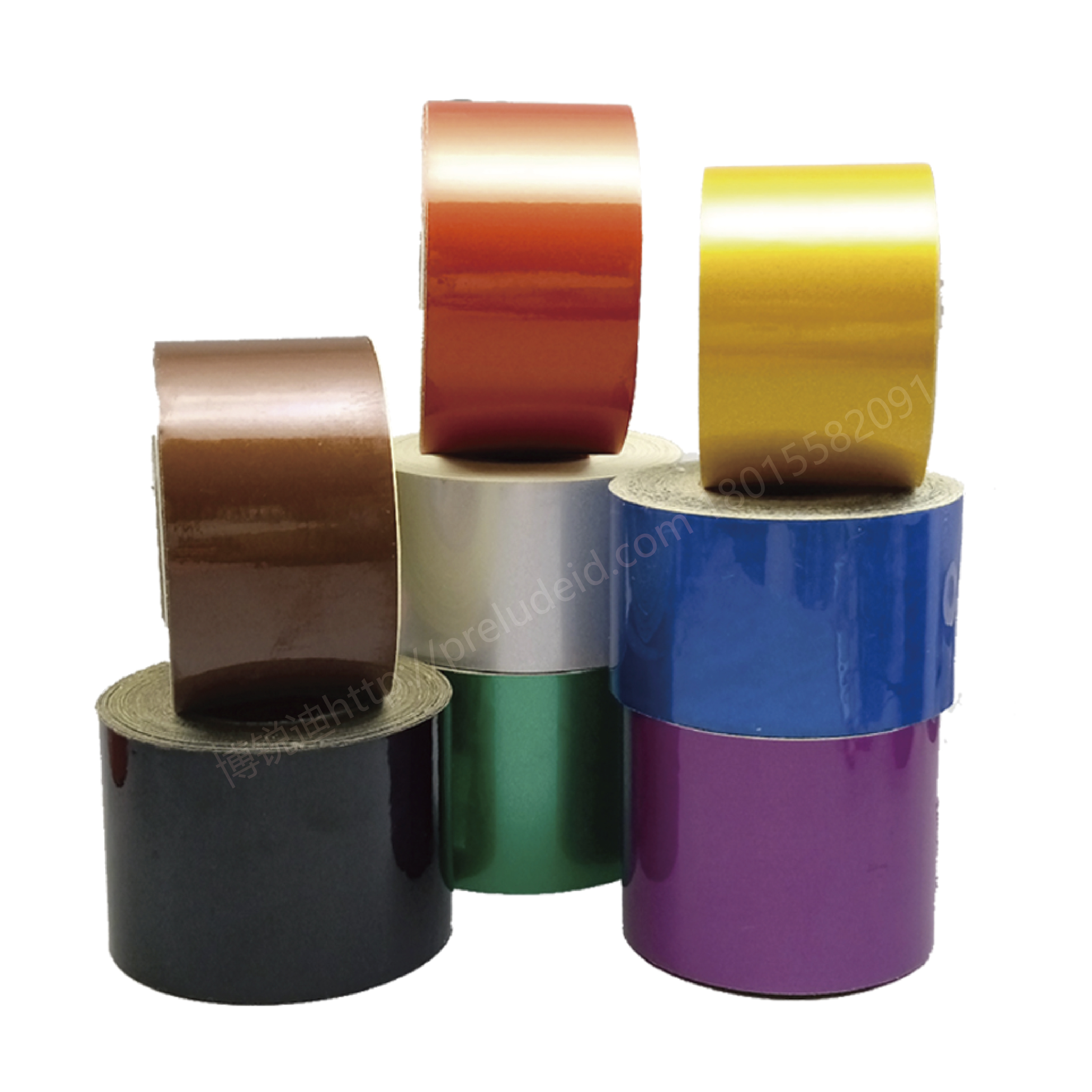

EOSC 套装按GB 7231规范预配8类管道标识耗材（每类含底色色带+覆膜面材）：水介质（艳绿底+白字）——冷却水、消防水、生活水管道；蒸汽介质（大红底+白字）——蒸汽、导热油等高温管道；可燃液体（棕底+白字）——柴油、汽油、溶剂管道；可燃气体（黄底+黑字）——天然气、乙炔、氢气管道；酸碱介质（紫底+白字）——盐酸、硫酸、氢氧化钠管道；压缩空气（中灰底+黑字）——仪表风、工厂风管道；氮气/惰性气体（浅灰底+黑字）；其他流体（黑底+白字）——排污、废水管道。耗材面材选用耐候性乙烯或聚酯材质，覆防滑哑光膜，适应管道表面曲面粘贴。管道标识怎么贴在后续安装维护段落中有详细说明。

适用行业与合规场景

EOSC 管道标识打印机套装适用于需要批量标准化管道标识的各类工业企业：化工厂——反应釜、储罐区、管廊架上数百根管道需按GB 7231色环标准统一标识，EOSC软件支持管道编号自动编码和批量打印；制药厂——GMP认证要求管道清晰标识介质名称和流向，纯化水、注射用水、工艺气体管道各需不同颜色标识；电子半导体厂——超纯水、大宗气体（氮气、氧气、氩气）、特气管道标识精细化管理；能源电力——锅炉蒸汽管道、冷却水管道、燃油管道标识安全合规；食品饮料——CIP清洗管道、蒸汽管道、物料管道标识符合HACCP管理要求。GB7231管道色环颜色对照可直接在软件中调用预设模板。

标识管理软件功能详解

EOSC 配套的管理软件是套装的核心增值模块，功能包括：标准模板库——内置 GB 7231（8色体系）和 ANSI A13.1（6色体系）完整模板，涵盖色环标识带、流向箭头、介质名称标签、安全警示标识四种管道标识类型；管道数据导入——支持Excel/CSV文件批量导入管道编号、介质类型、管径、走向等参数，自动匹配对应色码模板，一键生成全部管道标识打印队列；尺寸自适应——输入管径后自动计算色环宽度和文字高度，确保标识尺寸符合GB 7231规定（管径50mm以下色环宽不低于50mm，管径越大色环越宽）；所见即所得编辑——支持自定义文字内容、字体大小、色环排序、添加公司Logo等个性化需求。工业管道介质流向标识符号自动生成，无需手工绘制。

管道标识怎么贴——安装操作指南

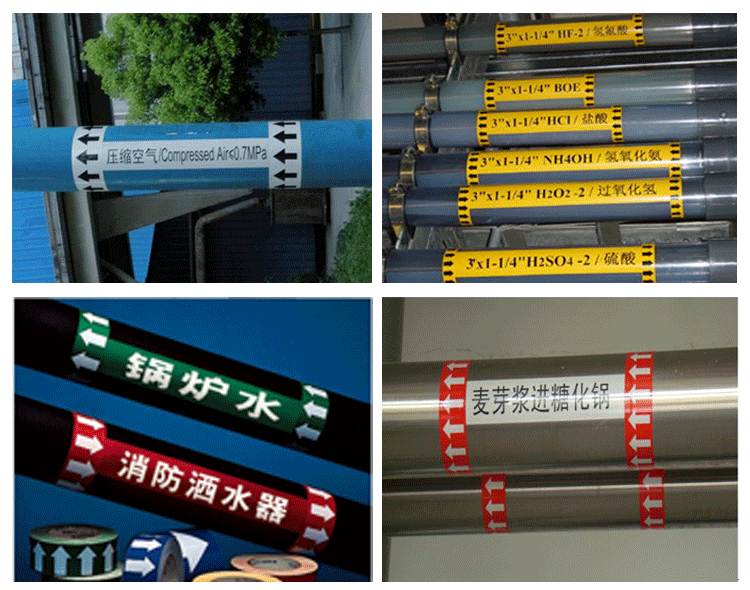

管道标识的正确粘贴直接影响标识的合规性和耐久性。使用EOSC套装打印的管道标识贴纸，安装步骤如下：清洁管道表面——用无水酒精或除油剂擦拭管道粘贴区域，去除油污、灰尘和水渍，确保表面干燥洁净；定位标记——按GB 7231要求，管道标识应粘贴在管道的醒目位置（阀门附近、穿墙两侧、分支处、管廊入口），用记号笔定位标记；粘贴标识——揭开离型纸，从一端向另一端均匀贴合，避免气泡和褶皱，色环标识应环绕管道完整一周；覆膜保护——如环境潮湿或有化学喷溅风险，建议在标识表面加贴透明保护膜延长使用寿命。对于化工厂等户外管廊环境，EOSC套装配备的耐候乙烯耗材附防滑膜，可在-20至80摄氏度环境保持粘性。

安装与维护

EOSC 打印机套装到货后，博尔杰PTS工程师提供远程或现场安装指导：打印机开箱组装——安装碳带和标签卷，连接电源和USB/网络接口；驱动程序安装——在Windows PC上安装打印机驱动，配置标签尺寸参数（宽度、间距、感应器类型）；软件部署——安装标识管理软件，导入标准模板库，首次运行建议打印测试页校准打印浓度和位置。日常维护：每打印500米标签清洁一次打印头（无水酒精+无尘棉签）；碳带和标签耗材存放于阴凉干燥处（温度5-35摄氏度、湿度20%-80%RH）；软件定期备份管道标识数据库和打印模板。耗材用完后可单独采购补充，打印机享受博尔杰PTS原厂质保服务。
