BTG-PVC-15X9-AW/WT-.5-博锐迪BRD-代打印卡式线缆标签
商品描述
产品概述
电气成套柜里控制回路细线、端子排信号线、主回路中型电缆混在一起，按线径各买一种标签，采购和管理都会变复杂。BTG-PVC-15X9 的定位就是把这段「中间地带」收进一个规格：15×9mm 标签面积既能在 2.5～4mm² 主回路导线上抱合稳固，也能压扣 1.5mm² 控制线和 6mm² 配电电缆。标识内容由博尔杰PTS工厂按编号清单代打印，白色面材配黑色印字；标签牌单张卡扣结构，压在线缆外壁即完成安装，无需扎带或胶粘。每包数量、开口内径等页面未列明项以产品规格书为准，下单前可来电核对。
核心特点
中等规格宽适配
15×9mm 面积比小规格更大，1.5～6mm² 线径均可压扣，一个规格覆盖整柜多数线缆。
压扣抱紧安装

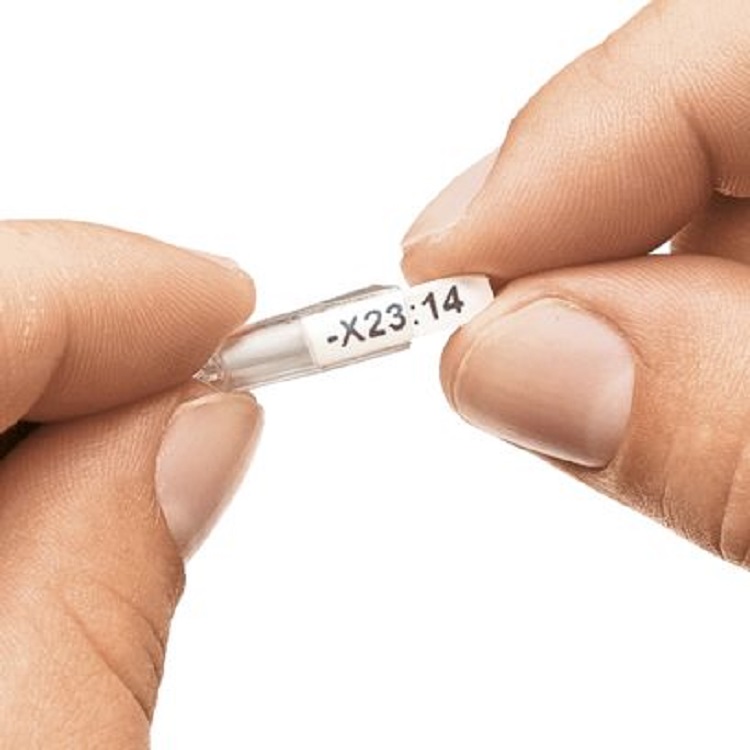

标签牌对准线缆垂直按压，PVC 卡口回弹抱合外壁，免扎带免胶粘。
主回路印字空间
更大印字面积容纳较长线号，黑白高对比印字，巡检读取清晰。
代打印到货即用
工厂按编号清单热转印打印并按线号打包，收货对号上缆，无需打印设备。
规格信息
| 商品编号 / 型号 | 002858 / BTG-PVC-15X9-AW/WT-.5 |
| 材质 / 颜色 | PVC / 白色面材 · 黑色印字 |
| 规格 / 结构 | 15 × 9 mm，卡式单张，开口压扣抱紧线缆外壁 |
| 适配线径 | 1.5mm²～6mm²（2.5～4mm² 为主回路常规段） |
| 使用环境 | 柜内 -10～50℃、≤85%RH（非冷凝）保持形态与抱紧力 |
| 每包数量 / 开口内径 / 阻燃等级 | 以产品规格书为准 |
柜内标识方案怎么选
| 柜内标识方案 | 与 15×9 卡式标签的分工 |
|---|---|
| BTG-PVC-15X9 卡式标签（本品） | 压扣抱紧、免工具免加热；覆盖 1.5～6mm²，一个规格完成整柜标识 |
| BTG-PVC-10X6.3 卡式标签 | 小一号规格，面向 0.5～2.5mm² 细线径控制线与信号线 |
| BTG 系列支架扎带 | 扎带环绕锁紧、标签装入卡槽；面向 10mm² 及以上大截面动力电缆 |
| 热缩标识管 | 套入后加热收缩；需接线前穿管，适合端子密集线束 |
与 10×6.3 小规格怎么分：控制回路细线、通信信号线选 10×6.3；主回路出线、变频器接线、配电电缆这类中型线缆选本品 15×9，印字空间更大。
与大截面动力电缆怎么分：10mm² 及以上粗电缆可用 BTG 扎带支架挂载标签，与本品在同一配电柜项目组合使用。
与热缩标识管怎么分：热缩管需接线前穿入并加热，耐擦性好；卡式标签已布线也能后期加装，更换时整牌摘换即可。
与大截面动力电缆怎么分：10mm² 及以上粗电缆可用 BTG 扎带支架挂载标签，与本品在同一配电柜项目组合使用。
与热缩标识管怎么分：热缩管需接线前穿入并加热，耐擦性好；卡式标签已布线也能后期加装，更换时整牌摘换即可。
典型应用场景
低压开关柜 / 配电箱
成套设备出厂布线的全套编号标识，配合一次系统图标注回路。
配电柜主回路
断路器、接触器、热继电器主回路线缆线号，2.5～4mm² 常规段直接压扣。
变频器 / 软启动器接线
输入输出线缆与制动电阻连接线编号，便于调试与检修。
光伏 / 风电汇流箱
直流汇流箱各组串正负极线缆编号，运维巡检快速对号；工程现场临时供电电缆标识亦可适用。
下单与使用建议
1. 提交编号清单：下单时提供 Excel 或 CSV 格式清单，含线缆编号（如 QF1-上、KM2-主、PV1-S1+）及数量，工厂按线号顺序排版打包。
2. 压扣安装：标签牌对准线缆垂直按压，卡口回弹抱紧即完成；日常线缆整理、端子紧固不易使其移位脱落。
3. 环境与储存：柜内 -10～50℃、≤85%RH（非冷凝）下形态稳定；未用完的标签密封存于干燥阴凉处，避免长时间日晒与 60℃ 以上高温。
4. 组合使用：控制回路细线配 10×6.3 小规格，大截面动力电缆配 BTG 扎带支架。
选型提示：每包数量、开口内径、阻燃等级、适配碳带与打印机型号等页面未列明，采购前请来电核对。
2. 压扣安装：标签牌对准线缆垂直按压，卡口回弹抱紧即完成；日常线缆整理、端子紧固不易使其移位脱落。
3. 环境与储存：柜内 -10～50℃、≤85%RH（非冷凝）下形态稳定；未用完的标签密封存于干燥阴凉处，避免长时间日晒与 60℃ 以上高温。
4. 组合使用：控制回路细线配 10×6.3 小规格，大截面动力电缆配 BTG 扎带支架。
选型提示：每包数量、开口内径、阻燃等级、适配碳带与打印机型号等页面未列明，采购前请来电核对。
选型与询价
货号 002858 · BTG-PVC-15X9-AW/WT-.5 代打印卡式线缆标签。
编号清单格式、每包数量等以产品规格书为准，线径适配与询价请拨 18015583218，报货号核对规格。
