TCK-PVC-24x14-35-YL-博锐迪BRD-代打印卡式线缆标签
商品描述
产品概述
配电柜、控制柜和成套设备中，主电缆、电机引出线、光伏汇流箱组串线直径较粗，小规格标签印字空间不足。TCK-PVC-24×14 为 35mm 及以下外径线缆提供大板面编号方案：24×14mm 黄色 PVC 面材可容纳多行线号或相序，黑/白热转印字符清晰可辨。标签采用双扎带孔结构，穿扎带锁紧于电缆外壁。标识内容由博尔杰PTS工厂按编号清单代打印并分线号打包。每卡数量、孔位尺寸、包装规格等页面未列明项以产品规格书为准，下单前可来电核对。
核心特点
大板面高辨识
24×14mm 面积可写入多行编号、相序或功能描述，远距离读取清晰。

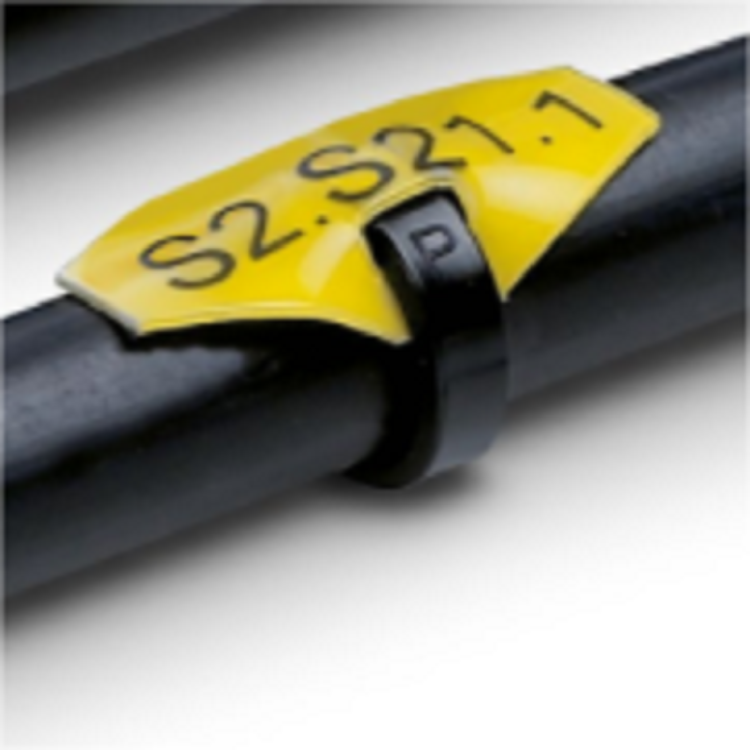

双扎带孔固定
预留穿扎带孔/槽位，绕线缆外壁锁紧，日常整理不易移位。
适配粗线缆
面向外径 35mm 及以下电缆/线束，主电缆、电机引线、汇流箱组串线均适用。
热转印代打印
按清单热转印打印，字符耐磨，到货直接上缆。
规格信息
| 商品编号 / 型号 | 002859 / TCK-PVC-24x14-35-YL |
| 材质 / 颜色 / 阻燃 | PVC / 黄色面材，热转印黑/白字符 / UL 94 V-0 |

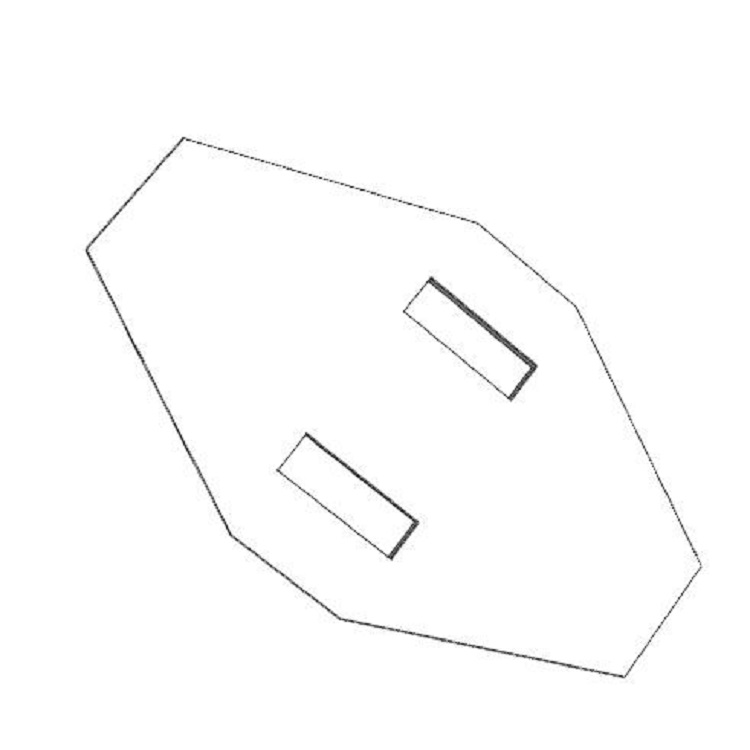

| 规格 / 结构 | 24 × 14 mm，卡式标签，预留双扎带孔/槽位 |
| 适配线缆外径 / 固定方式 | 35 mm 及以下 / 扎带穿孔锁紧（可配合背胶辅助贴合） |
| 打印方式 / 使用寿命 | 热转印代打印，客户提供线号清单 / 正常柜内环境 5 年以上 |
| 每卡数量 / 孔位尺寸 / 包装 | 以产品规格书为准 |
线缆标识方案怎么选
| 线缆标识方案 | 与 TCK-PVC-24×14 的分工 |
|---|---|
| TCK-PVC-24×14 卡式标签（本品） | 24×14mm 大板面 + 双扎带孔，适配 35mm 及以下电缆/线束 |
| BTG-PVC-15×9 卡式标签 | 压扣抱紧，覆盖 1.5～6mm² 中型线缆，无需扎带 |
| BTG-PVC-10×6.3 卡式标签 | 面向 0.5～2.5mm² 控制线与信号线 |
| BTG 系列支架扎带 | 扎带环绕锁紧，标签装入卡槽；面向 10mm² 及以上大截面动力电缆 |
| TRS 预切分段热缩标识管 | 套入后加热收缩，需接线前穿管 |
与小规格卡式标签怎么分：BTG 系列（10×6.3 / 15×9）适合 0.5～6mm² 细线；本品 24×14 面向外径 35mm 及以下粗电缆或线束，多行编号空间更充裕。
与热缩标识管怎么分：TRS 热缩管需接线前套入并加热；TCK 卡式标签可在线束成型后加装，更换时摘换整牌即可。
安装方式说明：站点既有文字“背胶平贴”与图片“扎带穿孔固定”不一致；按图片证据本品为双扎带孔结构，实际方式请以产品规格书为准。
与热缩标识管怎么分：TRS 热缩管需接线前套入并加热；TCK 卡式标签可在线束成型后加装，更换时摘换整牌即可。
安装方式说明：站点既有文字“背胶平贴”与图片“扎带穿孔固定”不一致；按图片证据本品为双扎带孔结构，实际方式请以产品规格书为准。
典型应用场景
配电柜 / 动力箱
主电缆、断路器进出线、母排连接线号与相序。
控制柜 / PLC 柜
变频器、软启动器、继电器回路多芯电缆编号。
发电厂 / 变电站
二次回路接线、信号线束持久编号。
光伏 / 风电 / 电机出线
直流组串线缆、汇流排引出线、电机接线盒引出线线号。
安装与使用建议
1. 提交编号清单：下单时提供 Excel/CSV 清单，含线缆编号、相序/功能及数量，工厂按清单热转印打印并分线号打包。
2. 安装固定：扎带穿过双孔绕线缆外壁拉紧；背胶辅助贴合时请清洁表面并按压 3～5 秒。
3. 环境与储存：柜内常规温湿度形态稳定；未用完标签密封存放于干燥阴凉处，避免 60℃ 以上高温与日晒。
4. 组合使用：控制线配 BTG 小规格压扣标签，大截面动力电缆配 BTG 扎带支架。
选型提示：每卡数量、孔位尺寸、包装规格、适配碳带与打印机型号等页面未列明，采购前请来电核对。
2. 安装固定：扎带穿过双孔绕线缆外壁拉紧；背胶辅助贴合时请清洁表面并按压 3～5 秒。
3. 环境与储存：柜内常规温湿度形态稳定；未用完标签密封存放于干燥阴凉处，避免 60℃ 以上高温与日晒。
4. 组合使用：控制线配 BTG 小规格压扣标签，大截面动力电缆配 BTG 扎带支架。
选型提示：每卡数量、孔位尺寸、包装规格、适配碳带与打印机型号等页面未列明，采购前请来电核对。
选型与询价
货号 002859 · TCK-PVC-24x14-35-YL 代打印卡式线缆标签。
编号清单格式、每卡数量、孔位尺寸等以产品规格书为准，线径适配与询价请拨 18015583218，报货号核对规格。
编号清单格式、每卡数量、孔位尺寸等以产品规格书为准，线径适配与询价请拨 18015583218，报货号核对规格。
