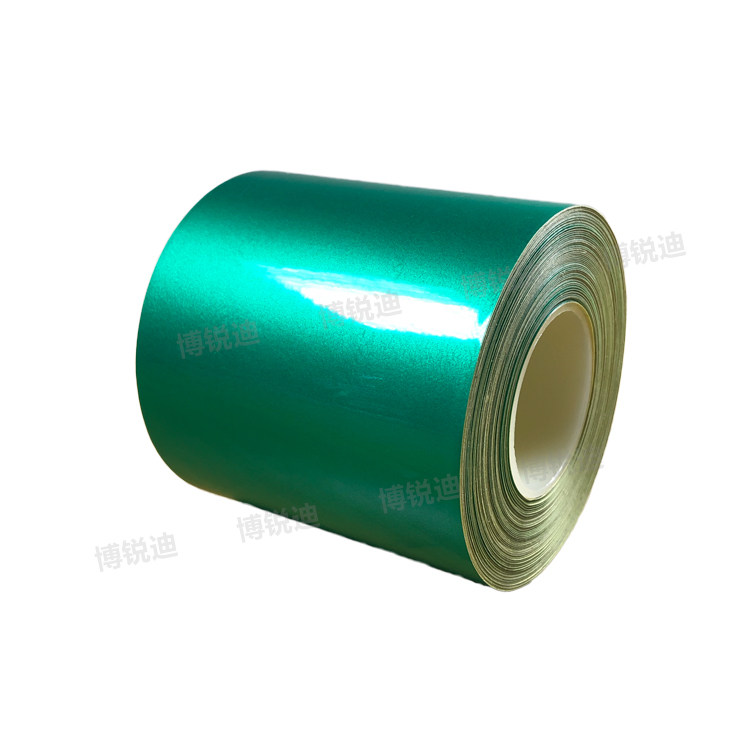

PTP-507-80-GN绿色GN/ANSI管道标签THT管道标识水管道反光贴
商品描述
产品概述
一套工业厂区里的水往往不止一种：循环冷却水、工艺水、脱盐水、消防水、中水与污水，可能在同一条管廊上分层并行。管线标识的作用，是让巡检人员与检修班组不必翻图纸，当场判断这根管子里走的是什么水、往哪个方向流。本款为 PTP507 系列绿色款，产品名中的 GN 指向绿色（Green）识别色，ANSI 标注指向该色标体系；现场惯例中绿色通常用来把水管与蒸汽、气体、油品管线先做粗分。
水系统管线大量走地下管沟、地下室与水泵房，照明有限且常年潮湿，管壁常有结露与溅水。因此本款面层做了反光处理，弱光下借助手电或车灯回光后被看见；面材选用 VINYL 乙烯基、4.3mil、亮面，相对纸基标签更能承受潮湿、结露与擦拭，标称耐温 -20~120 ℃。本站未列明反光等级、背胶初粘与持粘、耐候年限、耐化学介质清单及具体色号与色标执行版本，若项目有验收要求，请以该批次产品规格书为准。
水系统管线大量走地下管沟、地下室与水泵房，照明有限且常年潮湿，管壁常有结露与溅水。因此本款面层做了反光处理，弱光下借助手电或车灯回光后被看见；面材选用 VINYL 乙烯基、4.3mil、亮面，相对纸基标签更能承受潮湿、结露与擦拭，标称耐温 -20~120 ℃。本站未列明反光等级、背胶初粘与持粘、耐候年限、耐化学介质清单及具体色号与色标执行版本，若项目有验收要求，请以该批次产品规格书为准。
核心特点
水绿色识别色，水介质先粗分
产品名中的 GN 指向绿色（Green）识别色，ANSI 标注指向该色标体系。管廊上多介质并行敷设时，绿色通常先把水管与蒸汽、气体、油品管线区分开，减少巡检与检修时的误判。
光反光面层，弱光可辨
水系统管线大量走地下管沟、地下室与水泵房，照明条件有限。面层为反光贴结构，在手电或车灯照射下回光，先看得到管线再读得上文字。
潮乙烯基面材，耐潮湿擦拭
面材 VINYL 乙烯基、4.3mil、亮面，标称耐温 -20~120 ℃。相比纸基标签更能应对结露、溅水、地面积水与日常擦拭清洁。
卷30 米成卷，连续输出
30 米/卷、45 mm 卷芯，配合 BST3420、BST211C 与 BRP-110-WT 碳带连续打印，适合整条管线一次性排版输出的批量标识作业。
规格信息
| 商品货号 | 002936 |
| 所属系列 | HPI 特定用途标签 · PTP507 管道标识贴 |
| 标识介质 / 色标 | 水管道；绿色 GN（ANSI 色标体系，具体色号以本单位规范为准） |
| 材质编号 / 印刷方式 | PTP507 / 热转印 |
| 面材 | VINYL 乙烯基，4.3mil，亮面 |
| 标签宽度 / 底纸宽度 | 80 mm / 80 mm |
| 每卷长度 / 卷芯内径 | 30 米 / 卷，45 mm |
| 耐温范围 | -20 ~ 120 ℃ |
| 匹配碳带 / 适配打印机 | BRP-110-WT / BST3420、BST211C |
| 站点标注应用场景 | 石油、化工、电厂 管道标记标识 |
| 未列明参数（反光等级、背胶初粘与持粘、耐候年限、耐化学介质清单等） | 以该批次产品规格书为准，选型时请一并提出核对 |
水管道标识贴怎么选
一、先统一色标口径，再谈数量。水介质的识别色在不同企业、不同行业执行口径并不一致，消防水与生产水是否同色尤其容易分歧。本款按绿色水管道定位供货，采购前请与本单位安全管理或设计单位确认口径，避免新标识与现场既有管线形成两套标准。
二、按敷设位置判断要不要反光。地下管沟、地下室、水泵房这类弱光位置宜选反光款；照明良好的明装管段，普通款即可。
三、按湿度与清洗频次选面材。存在结露、溅水、冲洗、定期消毒的场合应选 VINYL 薄膜面材，并确认耐温区间覆盖现场极值；干燥常温支管，纸基经济型已够用。
二、按敷设位置判断要不要反光。地下管沟、地下室、水泵房这类弱光位置宜选反光款；照明良好的明装管段，普通款即可。
三、按湿度与清洗频次选面材。存在结露、溅水、冲洗、定期消毒的场合应选 VINYL 薄膜面材，并确认耐温区间覆盖现场极值；干燥常温支管，纸基经济型已够用。
| 水系统管段 | 标识要点 | 本款适配说明 |
| 循环冷却水供回水 | 供、回水方向需成对区分 | 80 mm 幅面可同排容纳介质名与流向箭头 |
| 消防水立管与喷淋支管 | 与生产水颜色易混淆 | 色标口径需先与会签部门确认再统一下单 |
| 地下管沟与水泵房 | 照明弱、湿度高 | 反光面层配光源可辨，乙烯基面材耐潮湿 |
典型应用场景
石化与化工装置水管网
循环冷却水、工艺水、脱盐水、消防水在同一管廊分区敷设，标识需同时给出介质名称与流向，便于外操巡检核对。
电厂水汽系统
凝结水、给水、闭式冷却水管段口径大、走向长，阀门与穿墙处需重复张贴，保证任意位置都能就近读到介质信息。
给排水泵房与地下管沟
照明受限、环境潮湿，是水系统标识最易失效也最需要被看清的位置，反光面层与耐潮面材在此类场景价值最明显。
建筑消防水系统
消火栓立管、喷淋支管、消防泵房管段的介质与流向标识，是消防检查与应急操作时的直观依据，颜色口径需与现场一致。
张贴与使用建议
1. 表面处理优先于胶水。管壁常见结露、浮锈与水渍，贴合前请擦净并充分干燥；带保温层的管段需先确认外护材料是否适合贴标。
2. 避开持续结露时段施工。管壁挂水时胶层难以浸润，建议安排在停用、吹干或湿度较低时段集中张贴。
3. 曲面贴合手法。沿管道轴向展平后先定位一端，再顺势向另一端推压，用刮板从中心向两侧赶出气泡，四角压实。
4. 排版与朝向。介质名称与流向箭头建议成对出现，并在阀门、弯头、穿墙、分支处重复张贴，同一区域张贴高度保持一致。
5. 打印与存放。热转印材质请搭配 BRP-110-WT 碳带，批量打印前先试打确认；卷装标签避光避潮常温存放。
选型提示：反光等级、耐候年限、耐化学介质清单等未列明指标，或现场为特殊管材、涂层、保温外护的工况，请在采购前说明，避免选错面材。
2. 避开持续结露时段施工。管壁挂水时胶层难以浸润，建议安排在停用、吹干或湿度较低时段集中张贴。
3. 曲面贴合手法。沿管道轴向展平后先定位一端，再顺势向另一端推压，用刮板从中心向两侧赶出气泡，四角压实。
4. 排版与朝向。介质名称与流向箭头建议成对出现，并在阀门、弯头、穿墙、分支处重复张贴，同一区域张贴高度保持一致。
5. 打印与存放。热转印材质请搭配 BRP-110-WT 碳带，批量打印前先试打确认；卷装标签避光避潮常温存放。
选型提示：反光等级、耐候年限、耐化学介质清单等未列明指标，或现场为特殊管材、涂层、保温外护的工况，请在采购前说明，避免选错面材。
选型与询价
货号 002936 · PTP-507-80-GN 绿色 GN/ANSI 水管道反光贴，80 mm 宽、30 米/卷，VINYL 4.3mil 亮面，耐温 -20~120 ℃，匹配 BRP-110-WT 碳带，适配 BST3420、BST211C。
色标口径是否与现场一致、反光等级与耐候年限等未列明指标，均可先致电确认再下单。选型咨询与询价请拨 18015583218，报货号即可核对规格。
色标口径是否与现场一致、反光等级与耐候年限等未列明指标，均可先致电确认再下单。选型咨询与询价请拨 18015583218，报货号即可核对规格。
