PTP-507-80-YL黄色按需打印GB/ANSI管道标签 THT耐腐蚀气体
商品描述
产品概述
管道标识里最容易被忽略的一类，是「同为气体但性质完全不同」的那批管线。氮气、氩气、仪表风、工艺气既不是氧气，也不该与可燃气体共用一个色面；一旦在配色环节被合并成同一种颜色，现场就只能逐张读文字，颜色这套远距离快速识别的手段等于失效。本款的定位就是把这一类气体管线单独分出来。

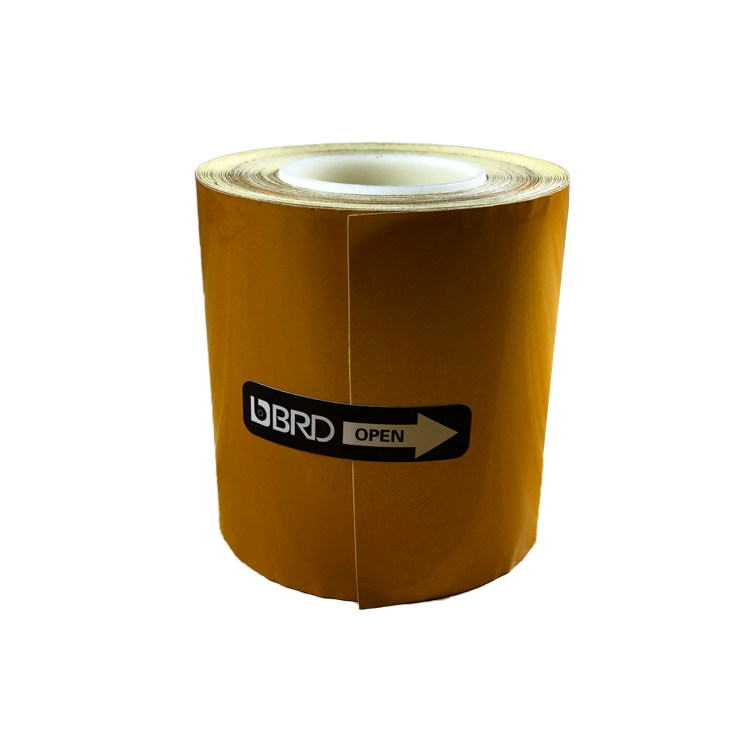

PTP-507-80-YL 为 PTP507 系列 80 mm 大幅面规格，黄色面层，按需打印，介质名称、流向箭头、管线编号按现场实际排版输出；面材 VINYL 乙烯基、4.3mil、亮面，标称耐温 -20~120 ℃，产品名标注耐腐蚀。站点标注应用场景为石油、化工、电厂的管道标记标识。色号与色标执行版本、耐腐蚀介质清单、耐候年限、背胶初粘与持粘、最小贴合管径等本站未列明，请以规格书为准。
PTP-507-80-YL 为 PTP507 系列 80 mm 大幅面规格，黄色面层，按需打印，介质名称、流向箭头、管线编号按现场实际排版输出；面材 VINYL 乙烯基、4.3mil、亮面，标称耐温 -20~120 ℃，产品名标注耐腐蚀。站点标注应用场景为石油、化工、电厂的管道标记标识。色号与色标执行版本、耐腐蚀介质清单、耐候年限、背胶初粘与持粘、最小贴合管径等本站未列明，请以规格书为准。
核心特点
黄黄色面层，分出一般工业气体
氮气、氩气、仪表风、工艺气这类介质既不是氧气也不是可燃气体，若与它们共用同一色面，巡检时看颜色分不出是哪一路。本款以黄色面层承载这一类，靠打印内容区分具体介质名与去向。
幅80 mm 大幅面，面向主管
标签与底纸宽度同为 80 mm，字高与流向箭头可放大排布，适合厂区内长距离总管、管廊主干这类需要远距离先被看到的管段。支管与阀门组可选同系列 50 mm 窄幅。
打按需打印，内容现场排版
介质名称、流向箭头、管线编号、起止点按现场实际排版输出，不必为每种介质分别备预印库存，改管后重新打印即可同步。
耐VINYL 面材，兼顾温湿波动
面材 VINYL 乙烯基、4.3mil、亮面，标称耐温 -20~120 ℃，产品名标注耐腐蚀。本站未列明具体可耐受的化学介质清单与耐候年限，涉及酸洗、溶剂清洗或加药工况请先核对规格书。
规格信息
| 商品货号 | 002941 |
| 所属系列 | HPI 特定用途标签 · PTP507 管道标识贴 |
| 面层颜色 / 色标标注 | 黄色；站点标注 GB/ANSI，色号与执行体系以本单位规范为准 |
| 材质编号 / 印刷方式 | PTP507 / 热转印（按需打印） |
| 面材 | VINYL 乙烯基，4.3mil，亮面 |
| 标签宽度 / 底纸宽度 | 80 mm / 80 mm |

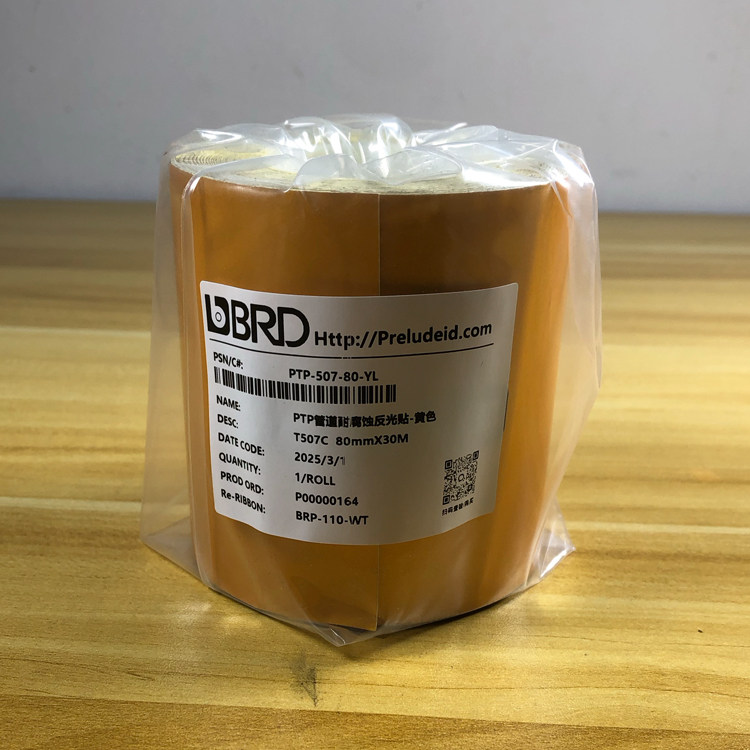

| 每卷长度 / 卷芯内径 | 30 米 / 卷，45 mm |
| 耐温范围 | -20 ~ 120 ℃ |
| 匹配碳带 / 适配打印机 | BRP-110-WT / BST3420、BST211C |
| 站点标注应用场景 | 石油、化工、电厂 管道标记标识 |
| 未列明参数（耐腐蚀介质清单、耐候年限、最小贴合管径等） | 以规格书为准，选型时一并提出核对 |
黄色面层与同系列其他色怎么分
一、先按介质分色，再谈数量。颜色这套识别手段的价值在于唯一对应，同一介质出现两种颜色比不标更危险。现场已用蓝色、绿色等色面分别覆盖氧气与水的情况下，氮封、置换、仪表气、工艺气这一类一般工业气体可归入黄色面层，靠打印内容区分具体介质。
二、先核对色标口径。本页标注为 GB/ANSI，两套体系对介质识别色与文字标注的写法并不完全一致；同系列另有灰色款页面用于可燃气体，现场也可能已沿用另一套标识体系。采购前请先与本单位安全管理或设计单位核对，必要时致电 18015583218 说明项目执行的色标体系。
三、按管径和视距定幅面。长距离总管、管廊主干选 80 mm；支管、阀门组、换热器接口等可贴面积有限的点位，可搭配同系列 50 mm 窄幅。
二、先核对色标口径。本页标注为 GB/ANSI，两套体系对介质识别色与文字标注的写法并不完全一致；同系列另有灰色款页面用于可燃气体，现场也可能已沿用另一套标识体系。采购前请先与本单位安全管理或设计单位核对，必要时致电 18015583218 说明项目执行的色标体系。
三、按管径和视距定幅面。长距离总管、管廊主干选 80 mm；支管、阀门组、换热器接口等可贴面积有限的点位，可搭配同系列 50 mm 窄幅。
| 贴图位置 | 适配幅面 | 说明 |
| 厂区总管、管廊主干、跨路桁架 | 80 mm（本款 002941） | 字高与箭头可放大排布，远距离先被看到 |
| 支管、阀门组、仪表引管、换热器接口 | 50 mm（002938、002939） | 可贴面积有限，窄幅更易贴平不起翘 |
| 已按既有色面覆盖的氧气、水等管段 | 维持原色面 | 同一介质不出现两种颜色 |
典型应用场景
化工装置区氮封与置换管线
氮封、置换、惰性保护这类管线数量多，且常与工艺气管并行敷设，用黄色面层配打印介质名与流向，可避免被误读为空气或可燃气体管线。
石油站场仪表气与公用气体管段
仪表风、工厂风等公用气体管段在站场内分布广、分支多，80 mm 幅面在管廊上远距离即可读出介质名与去向。
电厂辅助气体与回收管线
发电机氢冷、气体回收、辅助用气等管段，与绿色面层的循环水、消防水管线互不冲突。
张贴与使用建议
1. 浅底要配深字。黄色面层上请打印黑色或深色文字与箭头，批量打印前先试打一张，确认在管廊实际照度下可读再展开。
2. 表面处理优先于胶水。管外壁常见浮锈、油污与水渍，贴合前请除浮锈并擦净干燥；带保温层的管段需先确认外护材料是否适合贴标。
3. 大幅面沿轴向展平。先定位一端再向另一端推压，用刮板从中心赶出气泡，两端压实，避免弧面回弹起翘。
4. 点位与排版。介质名称与流向箭头成对出现，并在阀门、法兰、弯头、穿墙与分支处重复张贴，高度保持一致。
5. 打印与存放。搭配 BRP-110-WT 碳带，适配 BST3420、BST211C；卷装避光避潮存放。
选型提示：耐腐蚀介质清单、耐候年限、打印文字颜色的正式规定等未列明指标，或现场为特殊管材、保温外护的工况，请在采购前说明。
2. 表面处理优先于胶水。管外壁常见浮锈、油污与水渍，贴合前请除浮锈并擦净干燥；带保温层的管段需先确认外护材料是否适合贴标。
3. 大幅面沿轴向展平。先定位一端再向另一端推压，用刮板从中心赶出气泡，两端压实，避免弧面回弹起翘。
4. 点位与排版。介质名称与流向箭头成对出现，并在阀门、法兰、弯头、穿墙与分支处重复张贴，高度保持一致。
5. 打印与存放。搭配 BRP-110-WT 碳带，适配 BST3420、BST211C；卷装避光避潮存放。
选型提示：耐腐蚀介质清单、耐候年限、打印文字颜色的正式规定等未列明指标，或现场为特殊管材、保温外护的工况，请在采购前说明。
选型与询价
货号 002941 · PTP-507-80-YL 黄色 GB/ANSI 管道标识贴，80 mm 宽、30 米/卷，VINYL 4.3mil 亮面，耐温 -20~120 ℃，匹配 BRP-110-WT 碳带，适配 BST3420、BST211C。支管与阀门组可搭配同系列 50 mm 窄幅（货号 002938、002939）。色标体系、耐腐蚀介质清单与耐候年限等未列明指标可先致电核对。选型咨询与询价请拨 18015583218，报货号即可核对规格。
