PTP-507-50-BK黑色其它液体管道耐腐蚀反光贴博尔杰按需打印GB
商品描述
产品概述
管道标识里最容易被合并掉的一类，是「同为液体但性质完全不同」的那批管线。酸碱、溶剂、油类、工艺液、废水既不是水，也不该与可燃气体共用一个色面；一旦在配色环节被并入绿色或灰色，现场就只能逐张读文字，颜色这套远距离快速识别的手段等于失效。本款把这一类液体管线单独收拢到黑色面层。

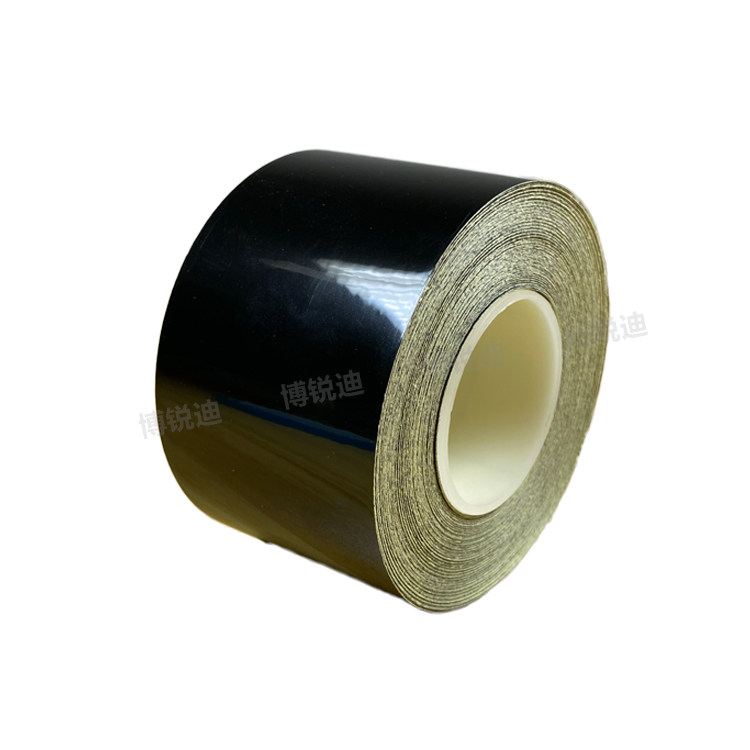

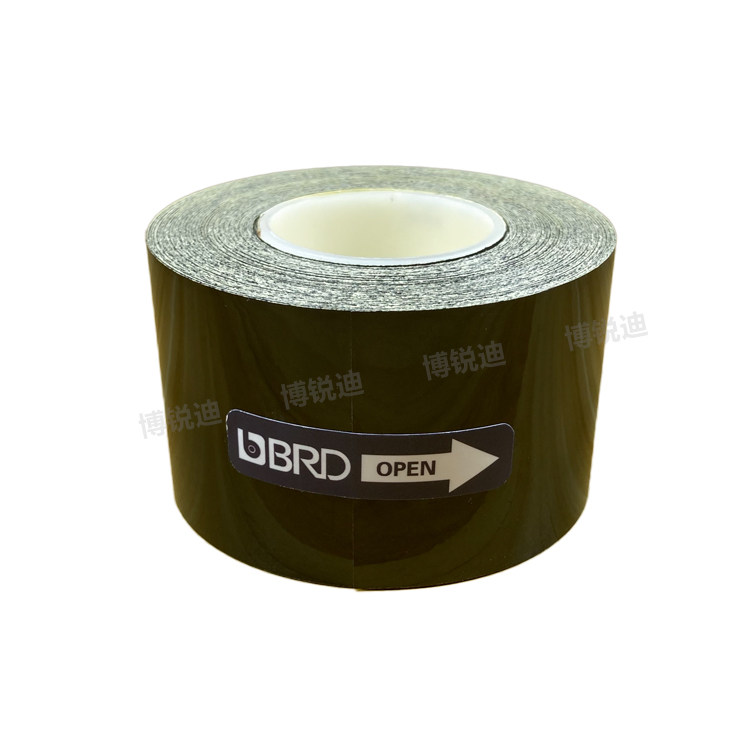

PTP-507-50-BK 为 PTP507 系列 50 mm 窄幅规格，黑色面层，按需打印，介质名称、流向箭头、管线编号按现场实际排版输出；面材 VINYL 乙烯基、4.3mil、亮面，标称耐温 -20~120 ℃，产品名标注耐腐蚀与反光。站点标注应用场景为石油、化工、电厂的管道标记标识。色号与色标执行版本、反光等级、耐腐蚀介质清单、耐候年限等本站未列明，请以规格书为准。
PTP-507-50-BK 为 PTP507 系列 50 mm 窄幅规格，黑色面层，按需打印，介质名称、流向箭头、管线编号按现场实际排版输出；面材 VINYL 乙烯基、4.3mil、亮面，标称耐温 -20~120 ℃，产品名标注耐腐蚀与反光。站点标注应用场景为石油、化工、电厂的管道标记标识。色号与色标执行版本、反光等级、耐腐蚀介质清单、耐候年限等本站未列明，请以规格书为准。
核心特点
液黑色面层，收拢其它液体
酸碱、溶剂、油类、工艺液、废水这类介质既不是水，也不属于可燃气体，若并入绿色或灰色色面，巡检时看颜色分不出是哪一路。本款以黑色面层收拢这一类，靠打印内容区分具体介质名与去向。
幅50 mm 窄幅，面向支管与点位
标签与底纸宽度同为 50 mm，适合阀门组、加药口、取样口、换热器接口这类可贴面积有限的位置；幅面窄，在小口径管与密集管束上更容易贴平不起翘。
反反光面层，照顾低照度辨识
产品名标注为反光贴，管廊下层、夜间巡检、应急照明等照度不足的位置，反光面层比单纯依靠打印文字更容易被先看到。反光等级与逆反射系数本站未列明，请以规格书为准。
打按需打印，内容现场排版
介质名称、流向箭头、管线编号按现场实际排版输出，不必为每种液体分别备预印库存，改管后重新打印即可同步。
规格信息
| 商品货号 | 002942 |
| 所属系列 | HPI 特定用途标签 · PTP507 管道标识贴 |
| 面层颜色 / 色标标注 | 黑色；站点标注 GB，色号与执行体系以本单位规范为准 |
| 材质编号 / 印刷方式 | PTP507 / 热转印（按需打印） |
| 面材 | VINYL 乙烯基，4.3mil，亮面 |
| 标签宽度 / 底纸宽度 | 50 mm / 50 mm |
| 每卷长度 / 卷芯内径 | 30 米 / 卷，45 mm |
| 耐温范围 | -20 ~ 120 ℃ |
| 匹配碳带 / 适配打印机 | BRP-110-WT / BST3420、BST211C |
| 站点标注应用场景 | 石油、化工、电厂 管道标记标识 |
| 未列明参数（反光等级、耐腐蚀介质清单、耐候年限等） | 以规格书为准，选型时一并提出核对 |
黑色面层与同系列其他色怎么分
一、先按介质分色，再谈数量。颜色这套识别手段的价值在于唯一对应，同一介质出现两种颜色比不标更危险。现场已用蓝色、绿色、灰色、黄色等色面分别覆盖氧气、水、可燃气体与一般工业气体的情况下，酸碱、溶剂、油类、工艺液、废水这一类可归入黑色面层，靠打印内容区分具体介质。
二、先核对色标口径。本页标注为 GB，同系列另有页面标注 GB/ANSI、GN/ANSI 的规格，不同体系对介质识别色与文字标注的写法并不完全一致。采购前请先与本单位安全管理或设计单位核对，必要时致电 18015583218 说明项目执行的色标体系。
三、按管径和视距定幅面。支管、阀门组、加药口、取样口、换热器接口选 50 mm；长距离总管与管廊主干可选同系列 80 mm。
二、先核对色标口径。本页标注为 GB，同系列另有页面标注 GB/ANSI、GN/ANSI 的规格，不同体系对介质识别色与文字标注的写法并不完全一致。采购前请先与本单位安全管理或设计单位核对，必要时致电 18015583218 说明项目执行的色标体系。
三、按管径和视距定幅面。支管、阀门组、加药口、取样口、换热器接口选 50 mm；长距离总管与管廊主干可选同系列 80 mm。
| 贴图位置 | 适配幅面 | 说明 |
| 支管、阀门组、加药口、取样口、换热器接口 | 50 mm（本款 002942） | 可贴面积有限，窄幅更易贴平不起翘 |
| 厂区总管、管廊主干、跨路桁架 | 80 mm（002940 等） | 字高与箭头可放大，远距离先被看到 |
| 已按既有色面覆盖的氧气、水、可燃气体管段 | 维持原色面 | 同一介质不出现两种颜色 |
典型应用场景
化工装置酸碱与溶剂支管
酸碱加药、溶剂输送这类支管数量多、口径小，常与工艺水管并行敷设，用黑色面层配打印介质名与流向，可避免被并入水或可燃气体管线。
石油站场油品与工艺液分支管段
润滑油、密封油、工艺液分支在站场内分布广，50 mm 窄幅适合泵区与阀组这类密集点位。
电厂化学水处理加药与取样管线
加药、取样、废水等管段与循环水管线互不冲突，点位分散时可按需打印逐点标注。
张贴与使用建议
1. 深底要配浅字。黑色面层上请打印白色或浅色文字与箭头，批量打印前先试打一张，确认在管廊实际照度下可读再展开。
2. 表面处理优先于胶水。管外壁常见浮锈、油污与液渍，贴合前请除浮锈并擦净干燥；带保温层的管段需先确认外护材料是否适合贴标。
3. 窄幅沿轴向展平。先定位一端再向另一端推压，用刮板从中心赶出气泡，两端压实，避免小口径弧面回弹起翘。
4. 点位与排版。介质名称与流向箭头成对出现，并在阀门、法兰、弯头、穿墙与分支处重复张贴，高度保持一致。
5. 打印与存放。搭配 BRP-110-WT 碳带，适配 BST3420、BST211C；卷装避光避潮存放。
选型提示：反光等级、耐腐蚀介质清单、耐候年限等未列明指标，或现场为特殊管材、保温外护的工况，请在采购前说明。
2. 表面处理优先于胶水。管外壁常见浮锈、油污与液渍，贴合前请除浮锈并擦净干燥；带保温层的管段需先确认外护材料是否适合贴标。
3. 窄幅沿轴向展平。先定位一端再向另一端推压，用刮板从中心赶出气泡，两端压实，避免小口径弧面回弹起翘。
4. 点位与排版。介质名称与流向箭头成对出现，并在阀门、法兰、弯头、穿墙与分支处重复张贴，高度保持一致。
5. 打印与存放。搭配 BRP-110-WT 碳带，适配 BST3420、BST211C；卷装避光避潮存放。
选型提示：反光等级、耐腐蚀介质清单、耐候年限等未列明指标，或现场为特殊管材、保温外护的工况，请在采购前说明。
选型与询价
货号 002942 · PTP-507-50-BK 黑色其它液体管道耐腐蚀反光贴，50 mm 宽、30 米/卷，VINYL 4.3mil 亮面，耐温 -20~120 ℃，匹配 BRP-110-WT 碳带，适配 BST3420、BST211C。主管与管廊主干可搭配同系列 80 mm 幅面。色标体系、反光等级与耐候年限等未列明指标可先致电核对。选型咨询与询价请拨 18015583218，报货号即可核对规格。
