PTP-507-50-BL蓝色氧气管道耐腐蚀反光贴博尔杰按需打印ANSI管道
商品描述
产品概述
一套氧气系统里，点位最多、也最容易漏标的往往不是总管，而是从总管分出来的那批末端支管：减压阀组之后、瓶组汇流排、用气终端、仪表引管。总管好认，末端一多，靠的就只剩颜色与文字两样东西——颜色负责远距离归类，文字负责近距离确认，两者缺一就得回图纸逐根核对。本款把幅面收到 50 mm，正是为了让这些可贴面积有限的末端点位也能挂上标识。

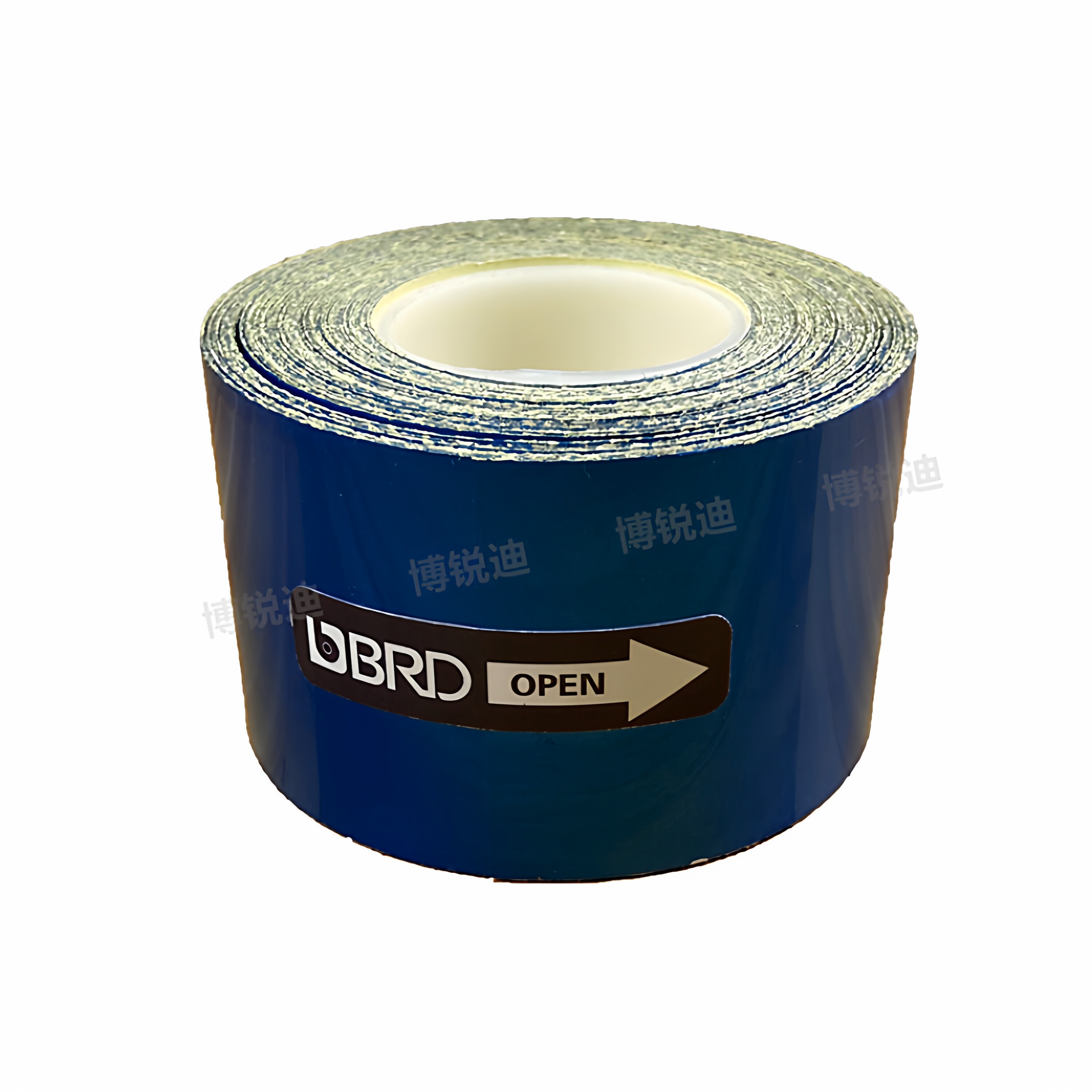

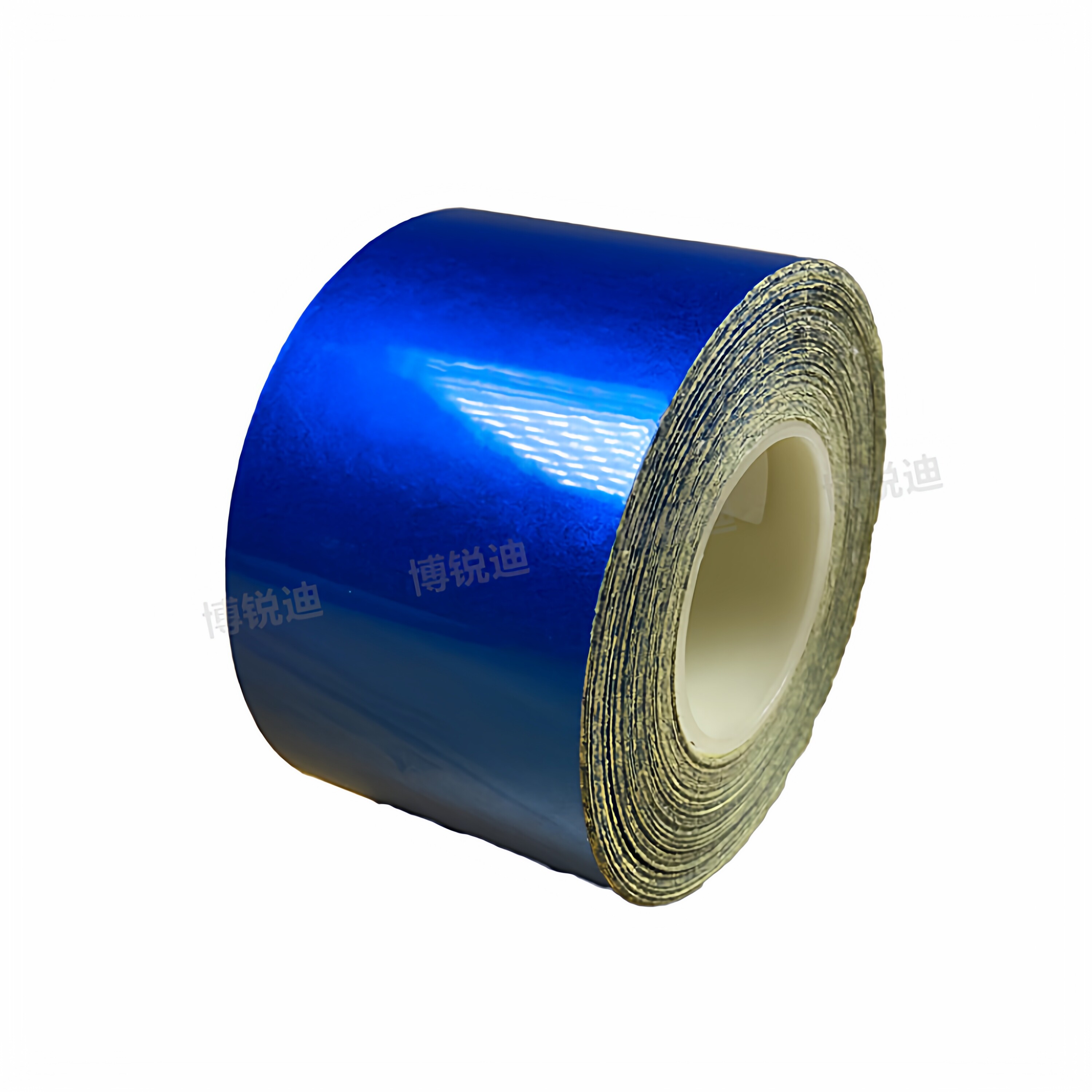

PTP-507-50-BL 为 PTP507 系列 50 mm 窄幅规格，蓝色面层，按需打印，用气点编号、介质名称、流向箭头按现场实际排版输出；面材 VINYL 乙烯基、4.3mil、亮面，标称耐温 -20~120 ℃，产品名标注耐腐蚀与反光。站点标注应用场景为石油、化工、电厂的管道标记标识。色号与色标执行版本、反光等级、耐腐蚀介质清单、耐候年限等本站未列明，请以规格书为准。
PTP-507-50-BL 为 PTP507 系列 50 mm 窄幅规格，蓝色面层，按需打印，用气点编号、介质名称、流向箭头按现场实际排版输出；面材 VINYL 乙烯基、4.3mil、亮面，标称耐温 -20~120 ℃，产品名标注耐腐蚀与反光。站点标注应用场景为石油、化工、电厂的管道标记标识。色号与色标执行版本、反光等级、耐腐蚀介质清单、耐候年限等本站未列明，请以规格书为准。
核心特点
幅50 mm 窄幅，面向末端点位
标签与底纸宽度同为 50 mm，对应减压阀组后支管、瓶组汇流排、用气终端、仪表引管这类可贴面积有限的位置；幅面窄，在小口径管与密集管束上更容易贴平不起翘。
氧蓝色面层，氧气管线不断链
氧气本身不可燃但强烈助燃，与氮气、压缩空气、燃气管线混淆的后果比一般管线更重，因此通常占用独立的识别色。末端支管沿用与主管一致的蓝色面层，识别色才不会在支管处断掉。
反反光面层，照顾弱光巡检
产品名标注为反光贴，楼层管井、地下管沟、夜间巡检等照度不足的位置，反光面层比单纯依靠打印文字更容易被先看到。反光等级与逆反射系数本站未列明，请以规格书为准。
打按需打印，点位多了也好管
用气点编号、介质名称、流向箭头按现场实际排版输出；末端点位数量多、改管与增设终端较为常见，按需打印可随时补打。
规格信息
| 商品货号 | 002943 |
| 所属系列 | HPI 特定用途标签 · PTP507 管道标识贴 |
| 面层颜色 / 色标标注 | 蓝色；站点标注 ANSI，色号与执行体系以本单位规范为准 |
| 材质编号 / 印刷方式 | PTP507 / 热转印（按需打印） |
| 面材 | VINYL 乙烯基，4.3mil，亮面 |
| 标签宽度 / 底纸宽度 | 50 mm / 50 mm |
| 每卷长度 / 卷芯内径 | 30 米 / 卷，45 mm |
| 耐温范围 | -20 ~ 120 ℃ |
| 匹配碳带 / 适配打印机 | BRP-110-WT / BST3420、BST211C |
| 站点标注应用场景 | 石油、化工、电厂 管道标记标识 |
| 未列明参数（反光等级、耐腐蚀介质清单、耐候年限等） | 以规格书为准，选型时一并提出核对 |
氧气主管与末端点位怎么配幅面
一、先核对色标口径。本页标注为 ANSI 体系，同系列另有页面标注 GB、GB/ANSI、GN/ANSI 的规格，不同体系对介质识别色与文字标注的写法并不完全一致。采购前请先与本单位安全管理或设计单位核对，必要时致电 18015583218 说明项目执行的色标体系。
二、末端点位与主管分级配幅面。颜色识别这套手段的价值在于唯一对应，同一介质出现两种颜色比不标更危险。在总管已用 80 mm 大幅面标注的前提下，末端支管沿用同一识别色、改用 50 mm 窄幅，既能保持色面连续，又不会在密集管束处挤不开。
三、按需核对未列明指标。反光等级、耐候年限、耐化学介质清单与背胶数据本站未列明，现场若处于潮湿、盐雾或温差较大的环境，请在采购前说明工况。
二、末端点位与主管分级配幅面。颜色识别这套手段的价值在于唯一对应，同一介质出现两种颜色比不标更危险。在总管已用 80 mm 大幅面标注的前提下，末端支管沿用同一识别色、改用 50 mm 窄幅，既能保持色面连续，又不会在密集管束处挤不开。
三、按需核对未列明指标。反光等级、耐候年限、耐化学介质清单与背胶数据本站未列明，现场若处于潮湿、盐雾或温差较大的环境，请在采购前说明工况。
| 贴图位置 | 适配幅面 | 说明 |
| 减压阀组后支管、汇流排、用气终端、仪表引管 | 50 mm（本款 002943） | 可贴面积有限、点位密集，窄幅更易贴平 |
| 制氧站总管、管廊主干、跨路桁架 | 80 mm（002935 等） | 字高与箭头可放大，远距离先被看到 |
| 已按既有色面覆盖的水、可燃气体等管段 | 维持原色面 | 同一介质不出现两种颜色 |
典型应用场景
医用中心供氧楼层支管与病房终端
从立管分出的楼层支管与床旁终端数量多、管径小、分布散，50 mm 窄幅适合在终端与阀门处逐点标注，与立管上的大幅面标识形成连续指引。
制氧站与瓶组汇流排切换点
汇流排、切换阀组、减压阀组前后管路集中，用气侧一旦标错影响整路供应，窄幅标签便于在阀组密集处按路逐一区分。
化工与冶金装置氧气支管
氧枪、烧嘴、氧化反应釜进气这类末端支管靠近作业面，点位分散且常随工艺调整，按需打印可随改随换。
张贴与使用建议
1. 蓝底配浅字。蓝色面层上请打印白色或浅色文字与箭头，批量打印前先试打一张，确认在现场实际照度下可读再展开。
2. 表面处理优先于胶水。氧气管路多按禁油要求管理，贴合前请用不掉屑的布配合现场允许的清洁剂擦净管外壁并充分干燥；带保温层或防腐涂层的管段需先确认外护材料是否适合贴标。
3. 窄幅沿轴向展平。先定位一端再向另一端推压，用刮板从中心赶出气泡，两端压实，避免小口径弧面回弹起翘。
4. 点位与排版。介质名称与流向箭头成对出现，并在阀门、法兰、弯头、穿墙与分支处重复张贴，高度保持一致。
5. 打印与存放。搭配 BRP-110-WT 碳带，适配 BST3420、BST211C；卷装避光避潮存放。
选型提示：反光等级、耐腐蚀介质清单、耐候年限等未列明指标，或现场为特殊管材、保温外护的工况，请在采购前说明。
2. 表面处理优先于胶水。氧气管路多按禁油要求管理，贴合前请用不掉屑的布配合现场允许的清洁剂擦净管外壁并充分干燥；带保温层或防腐涂层的管段需先确认外护材料是否适合贴标。
3. 窄幅沿轴向展平。先定位一端再向另一端推压，用刮板从中心赶出气泡，两端压实，避免小口径弧面回弹起翘。
4. 点位与排版。介质名称与流向箭头成对出现，并在阀门、法兰、弯头、穿墙与分支处重复张贴，高度保持一致。
5. 打印与存放。搭配 BRP-110-WT 碳带，适配 BST3420、BST211C；卷装避光避潮存放。
选型提示：反光等级、耐腐蚀介质清单、耐候年限等未列明指标，或现场为特殊管材、保温外护的工况，请在采购前说明。
选型与询价

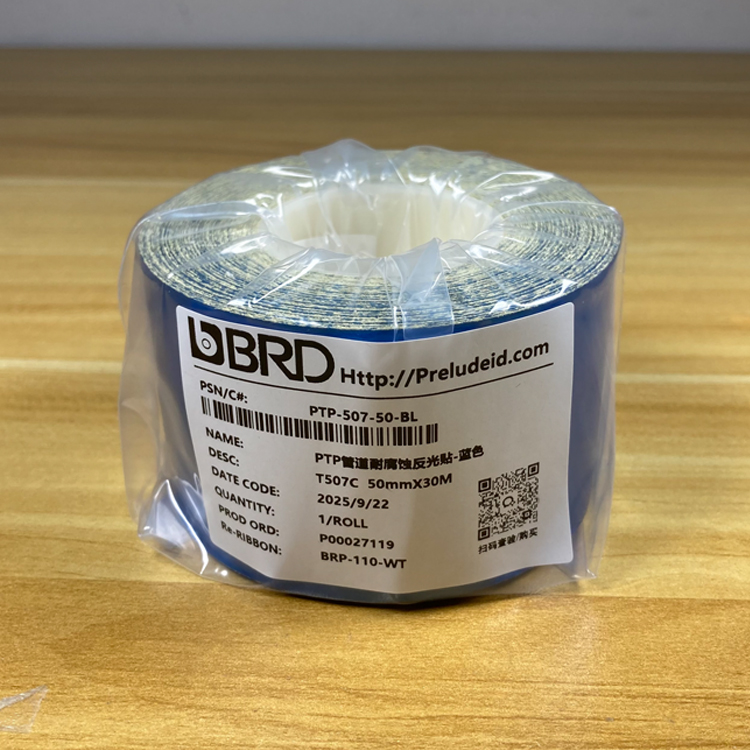

货号 002943 · PTP-507-50-BL 蓝色氧气管道耐腐蚀反光贴，50 mm 宽、30 米/卷，VINYL 4.3mil 亮面，耐温 -20~120 ℃，匹配 BRP-110-WT 碳带，适配 BST3420、BST211C。总管与管廊主干可搭配同系列 80 mm 幅面。色标体系、反光等级与耐候年限等未列明指标可先致电核对。选型咨询与询价请拨 18015583218，报货号即可核对规格。
