产品概述
酸碱管线有个共同特点：它们往往不是长距离输送的主管，而是在装置内部短距离反复绕行的那批支干管——加药点、取样点、洗涤塔循环泵进出口、中和池进出段。这段管路管径中等、分支多、走向变化频繁，标识既要能看清又要贴得下，太宽会占满管周并从边缘起翘，太窄又排不下介质名加浓度加箭头。

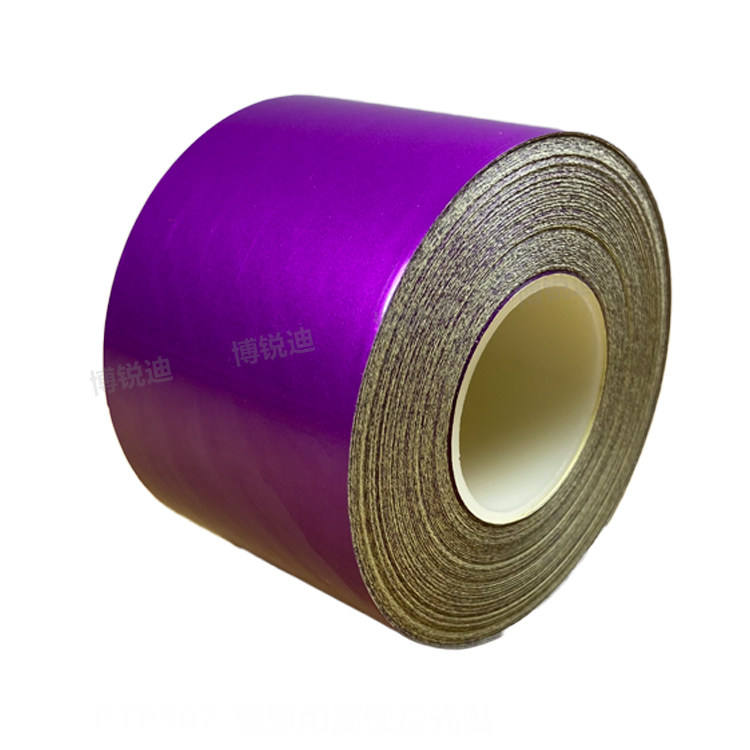

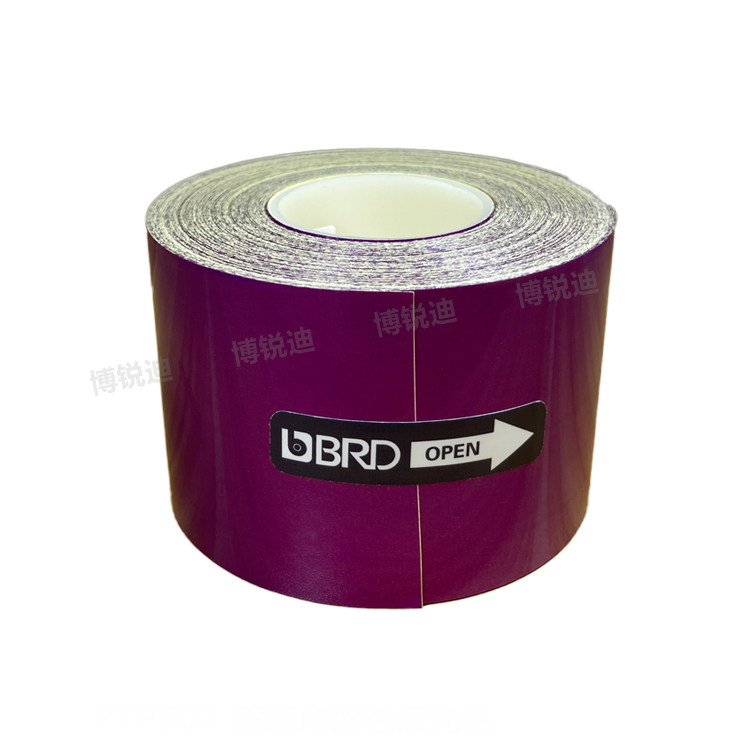

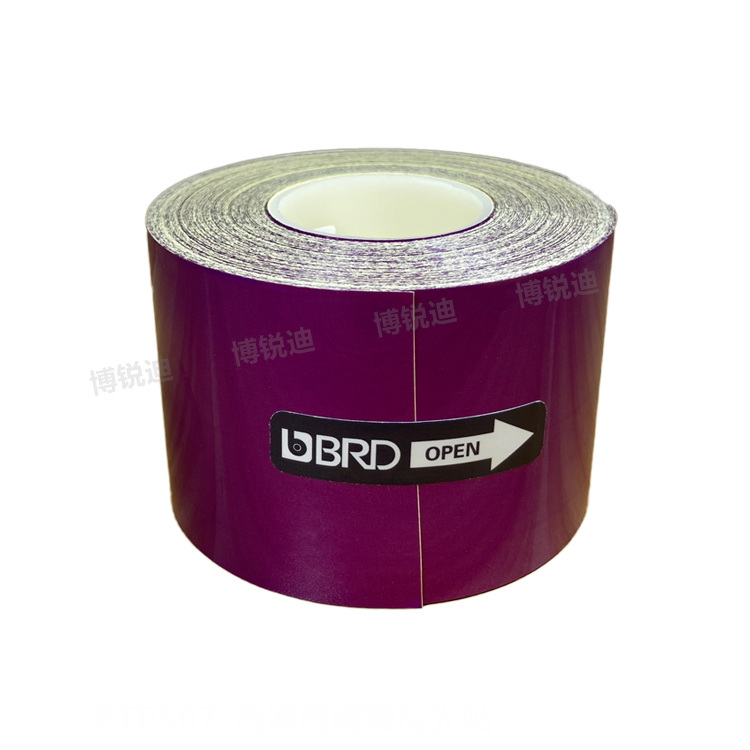

PTP-507-60-PL 是本系列的 60 mm 中幅面规格，紫色面层，按需打印，介质名称、浓度、危害提示与流向箭头按现场实际排版输出；面材 VINYL 乙烯基、4.3mil、亮面，标称耐温 -20~120 ℃，产品名标注耐腐蚀与反光。站点标注应用场景为石油、化工、电厂的管道标记标识。色号与色标执行版本、反光等级、可耐受的具体酸碱种类与浓度、耐候年限等本站未列明，请以规格书为准。
PTP-507-60-PL 是本系列的 60 mm 中幅面规格，紫色面层，按需打印，介质名称、浓度、危害提示与流向箭头按现场实际排版输出；面材 VINYL 乙烯基、4.3mil、亮面，标称耐温 -20~120 ℃，产品名标注耐腐蚀与反光。站点标注应用场景为石油、化工、电厂的管道标记标识。色号与色标执行版本、反光等级、可耐受的具体酸碱种类与浓度、耐候年限等本站未列明，请以规格书为准。
核心特点
幅60 mm 中幅面，落在支干管
标签与底纸宽度同为 60 mm，介于本系列 80 mm 主管大幅与 50 mm 末端窄幅之间，对应装置区内中等管径的支干管：泵进出口、加药与取样管线、酸洗碱洗回路。字高与排列间距留有余量，也不会把管周占满。
紫紫色面层，酸、碱介质独立归类
酸与碱共用一套识别色便于现场归类，但同一装置里若还有别的介质用了近似的紫调或紫红色，远距离就容易看混。本款为 60 mm 中幅，可在介质名之外同时排下浓度、危害性提示与流向箭头，用文字补足颜色辨识度不足的部分。
耐VINYL 乙烯基面材，按耐腐蚀设计
标注耐腐蚀，面材为 VINYL 乙烯基 4.3mil 亮面，适用于存在酸雾、碱雾或滴溅风险的管段。具体可耐受的酸碱种类、浓度与耐候年限本站未列明，请以规格书为准。
打按需打印，改管随时补
介质名称、浓度、流向箭头与危害提示按现场实际排版输出；酸碱管线常随工艺调整改向或增设点位，按需打印可随改随换。
规格信息

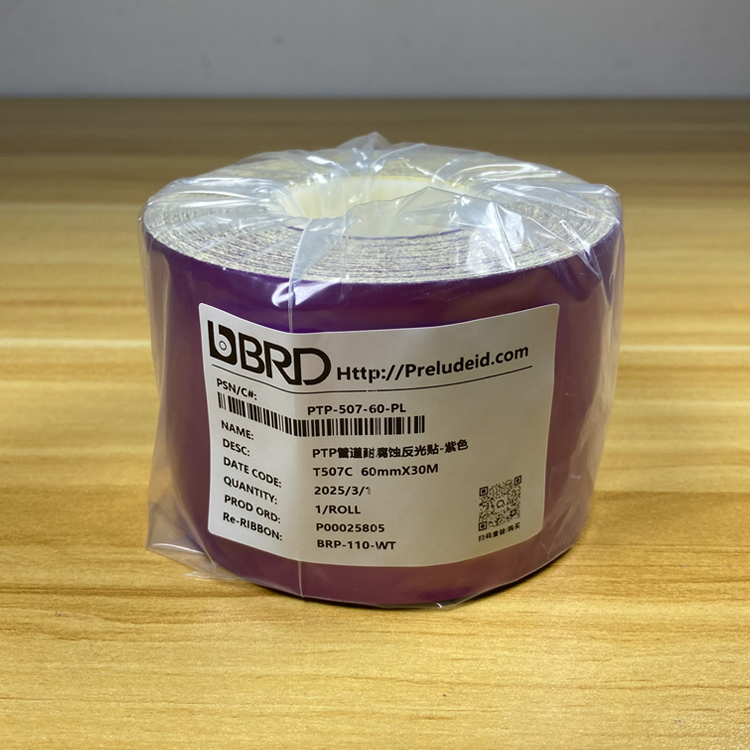

| 商品货号 | 002944 |
| 所属系列 | HPI 特定用途标签 · PTP507 管道标识贴 |
| 面层颜色 / 站点介质标注 | 紫色；站点标注介质为酸、碱 |
| 材质编号 / 印刷方式 | PTP507 / 热转印（按需打印） |
| 面材 | VINYL 乙烯基，4.3mil，亮面 |
| 标签宽度 / 底纸宽度 | 60 mm / 60 mm |
| 每卷长度 / 卷芯内径 | 30 米 / 卷，45 mm |
| 耐温范围 | -20 ~ 120 ℃ |
| 匹配碳带 / 适配打印机 | BRP-110-WT / BST3420、BST211C |
| 站点标注应用场景 | 石油、化工、电厂 管道标记标识 |
| 未列明参数（色号、反光等级、耐酸碱介质清单、耐候年限等） | 以规格书为准，选型时一并提出核对 |
酸碱管线的幅面与色标怎么定
一、先核对紫色对应的介质口径。本站同一 PTP507 系列里，紫色另有页面标注为可燃气体介质的规格（如货号 002934），与本页标注的酸、碱并不一致。采购前请先与本单位安全管理或设计单位确认本项目采用的识别色分配表，必要时致电 18015583218 说明现场色标体系；颜色一旦与其他介质重复，标识本身传递的信息就不可靠。
二、同一介质内部分级配幅面。识别色的价值在于唯一对应，同一条介质线在该名称下应当只用一种颜色，幅面则按管线位置分级：
三、按需核对未列明指标。反光等级、可耐受的具体酸碱种类与浓度、耐候年限与背胶数据本站未列明，现场若存在滴溅、酸雾或温差较大的工况，请在采购前说明。
二、同一介质内部分级配幅面。识别色的价值在于唯一对应，同一条介质线在该名称下应当只用一种颜色，幅面则按管线位置分级：
| 管线位置 | 适配幅面 | 说明 |
| 装置区支干管、泵进出口、加药与取样管线、酸洗碱洗回路 | 60 mm（本款 002944） | 字高与排列间距有余量，同时不占满管周 |
| 管廊主干、跨路桁架、远距离视认段 | 80 mm（002934 等） | 介质名与流向箭头可进一步放大 |
三、按需核对未列明指标。反光等级、可耐受的具体酸碱种类与浓度、耐候年限与背胶数据本站未列明，现场若存在滴溅、酸雾或温差较大的工况，请在采购前说明。
典型应用场景
酸洗、碱洗与钝化回路
酸洗、碱洗与钝化这类间歇投用的管线走的多是中等管径支干，点位集中在泵出入口与配液口附近，60 mm 幅面可同时排下介质名、浓度与流向箭头。
加药、中和与 pH 调节管线
酸碱计量泵进出口、中和池进出水管段、絮凝与助凝剂加药点，需要标清药剂名称与投加点位编号，按需打印便于逐点区分。
电镀、湿法冶金与蚀刻线
槽液循环、漂洗与废液收集管路沿槽体布置，管径中等且布置密集，60 mm 幅面在空间受限处仍可保持字号可读，也便于按槽位分组标注；洗涤塔循环泵与引至废水处理的管线常处于潮湿与酸雾环境，宜在法兰与阀门附近重复张贴以便巡检核对。
张贴与使用建议
1. 先确认紫色识别色是否已被占用。张贴前核对现场识别色分配表，确认紫色在本装置内确实对应酸、碱，且未与其他介质共用；若已被占用，应先协调改色，而不是继续张贴。
2. 紫底配浅字。紫色面层上请打印白色或浅色文字与箭头，批量打印前先试打一张，确认在现场实际照度下可读再展开。
3. 表面处理优先于胶水。酸碱管线外壁常附着结晶、酸雾凝结与油污，贴合前请用不掉屑的布擦净并充分干燥；带保温层或防腐涂层的管段需先确认外护材料是否适合贴标。
4. 沿轴向展平。先定位一端再向另一端推压，用刮板从中心赶出气泡，两端压实，避免弧面回弹起翘。
5. 点位与排版。介质名称与流向箭头成对出现，并在阀门、法兰、弯头、穿墙与分支处重复张贴，高度保持一致。
6. 打印与存放。搭配 BRP-110-WT 碳带，适配 BST3420、BST211C；卷装避光避潮存放。
选型提示：反光等级、可耐受的具体介质清单与耐候年限等未列明指标，或现场为重防腐涂层、保温外护的工况，请在采购前说明。
2. 紫底配浅字。紫色面层上请打印白色或浅色文字与箭头，批量打印前先试打一张，确认在现场实际照度下可读再展开。
3. 表面处理优先于胶水。酸碱管线外壁常附着结晶、酸雾凝结与油污，贴合前请用不掉屑的布擦净并充分干燥；带保温层或防腐涂层的管段需先确认外护材料是否适合贴标。
4. 沿轴向展平。先定位一端再向另一端推压，用刮板从中心赶出气泡，两端压实，避免弧面回弹起翘。
5. 点位与排版。介质名称与流向箭头成对出现，并在阀门、法兰、弯头、穿墙与分支处重复张贴，高度保持一致。
6. 打印与存放。搭配 BRP-110-WT 碳带，适配 BST3420、BST211C；卷装避光避潮存放。
选型提示：反光等级、可耐受的具体介质清单与耐候年限等未列明指标，或现场为重防腐涂层、保温外护的工况，请在采购前说明。
选型与询价
货号 002944 · PTP-507-60-PL 紫色酸碱管道耐腐蚀反光贴，60 mm 宽、30 米/卷，VINYL 4.3mil 亮面，耐温 -20~120 ℃，匹配 BRP-110-WT 碳带，适配 BST3420、BST211C。管廊主干可搭配同系列 80 mm 幅面，末端密集点位可搭配 50 mm 幅面。识别色分配、反光等级与耐候年限等未列明指标可先致电核对。选型咨询与询价请拨 18015583218，报货号即可核对规格。
