PTP-507-60-GN绿色GN/ANSI管道标签THT管道标识水管道反光贴
商品描述
产品概述
厂区的水系统很少只有一种管径。循环水从泵房出来走主管廊，进装置后分成一批支干管送到各个换热器，再往下才是末端用水点与仪表引管——同一条介质线，三个层级的管径差得很远，用同一幅宽的标签去贴，要么在主管上显得局促，要么在支管上占满管周从边缘起翘。

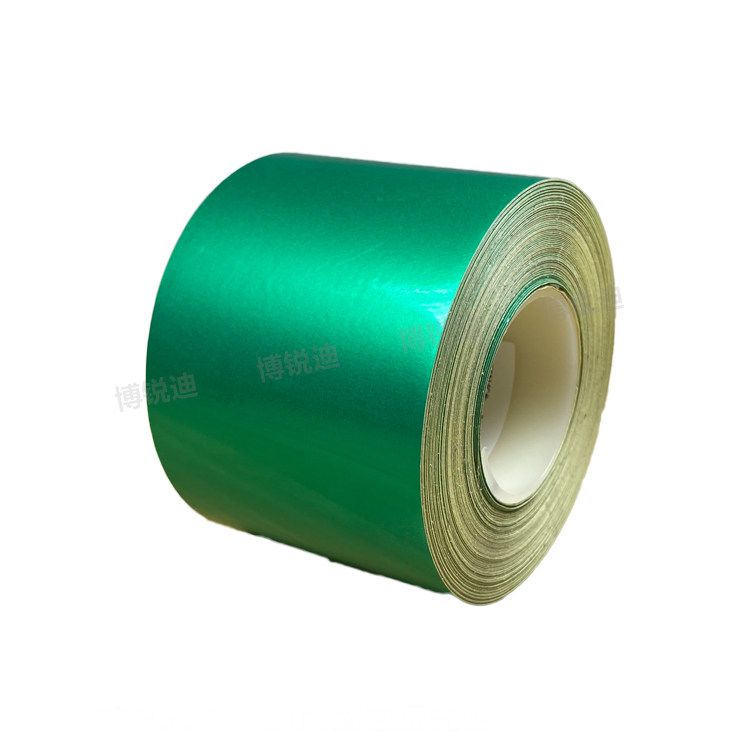

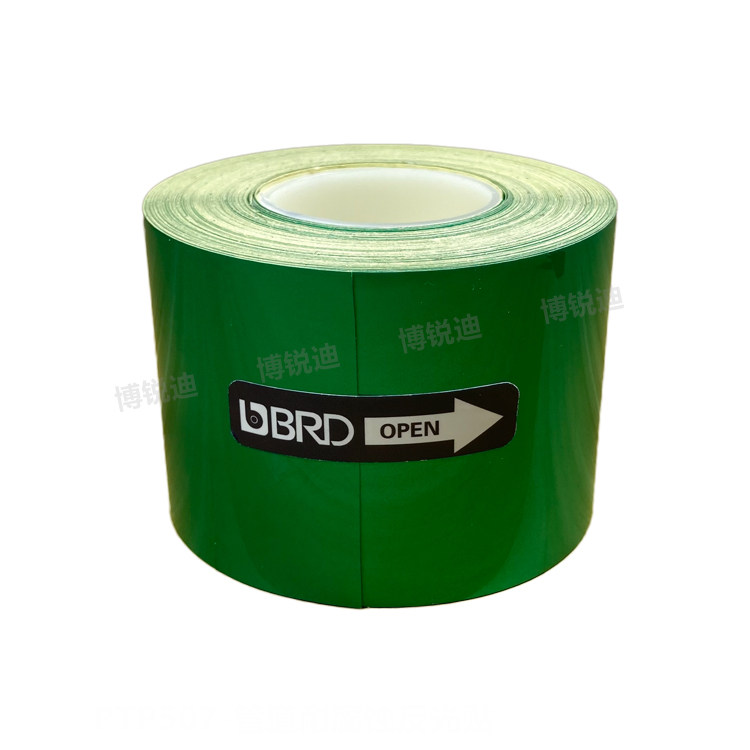

PTP-507-60-GN 对应的是中间那一级：60 mm 中幅面，绿色面层，按需打印，介质名称、管段编号与流向箭头按现场实际排版输出；面材 VINYL 乙烯基、4.3mil、亮面，标称耐温 -20~120 ℃，产品名标注反光。站点标注应用场景为石油、化工、电厂的管道标记标识。色号与色标执行版本、反光等级、耐候年限等本站未列明，请以规格书为准。
PTP-507-60-GN 对应的是中间那一级：60 mm 中幅面，绿色面层，按需打印，介质名称、管段编号与流向箭头按现场实际排版输出；面材 VINYL 乙烯基、4.3mil、亮面，标称耐温 -20~120 ℃，产品名标注反光。站点标注应用场景为石油、化工、电厂的管道标记标识。色号与色标执行版本、反光等级、耐候年限等本站未列明，请以规格书为准。
核心特点
幅60 mm 中幅面，落在水系统支干管
标签与底纸宽度同为 60 mm，对应装置区内中等管径的水线支干管：循环水进出段、换热器水侧、消防水立管与除盐水支线。字高与排列间距留有余量，也不会把管周占满。
绿绿色面层，配深色字方案
绿色面层用于水介质，与同系列其他介质色拉开区分。本站列明匹配 BRP-110-BK 碳带，即在绿色面层上打印深色图文；批量打印前建议先试打一张，确认现场照度下可读。
材VINYL 乙烯基 4.3mil，标称耐温 -20~120 ℃
面材为 VINYL 乙烯基、4.3mil、亮面，标称耐温区间 -20~120 ℃，覆盖冷却水、消防水这类常温水管，也适用于蒸汽冷凝回水等温度偏高的支线。耐候年限与背胶数据本站未列明，请以规格书为准。
打按需打印，改管随改
介质名称、流向箭头与管段编号按现场实际排版输出；水管线常随装置改造增设支线或调整走向，按需打印可随改随换。
规格信息
| 商品货号 | 002945 |
| 所属系列 | HPI 特定用途标签 · PTP507 管道标识贴 |
| 面层颜色 / 站点介质标注 | 绿色；站点标注介质为水 |
| 材质编号 / 印刷方式 | PTP507 / 热转印（THT，按需打印） |
| 面材 | VINYL 乙烯基，4.3mil，亮面 |
| 标签宽度 / 底纸宽度 | 60 mm / 60 mm |

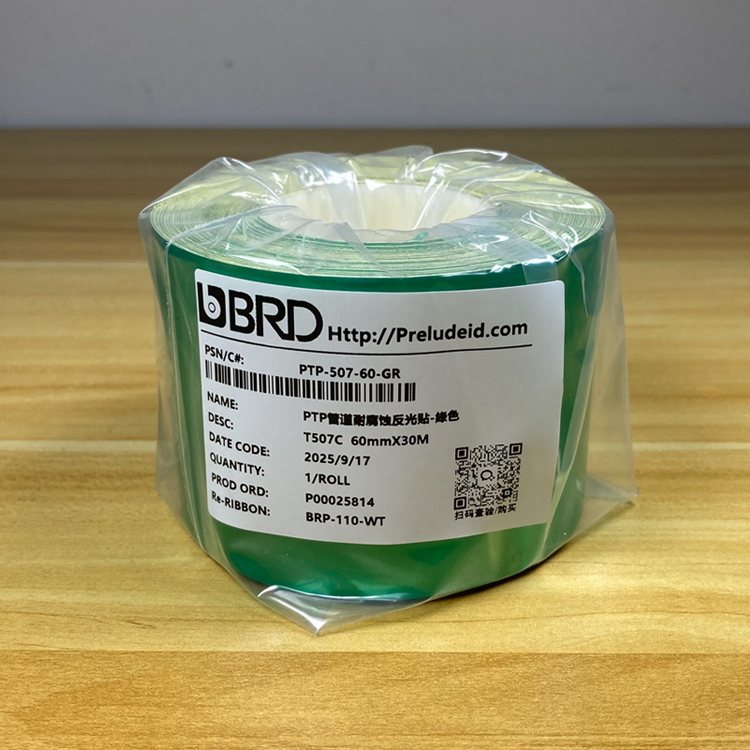

| 每卷长度 / 卷芯内径 | 30 米 / 卷，45 mm |
| 耐温范围 | -20 ~ 120 ℃ |
| 匹配碳带 / 适配打印机 | BRP-110-BK / BST3420、BST211C |
| 站点标注应用场景 | 石油、化工、电厂 管道标记标识 |
| 未列明参数（色号、反光等级、耐候年限、背胶数据等） | 以规格书为准，选型时一并提出核对 |
水线的幅面与色标怎么定
一、先核对绿色对应的介质口径。本站同一 PTP507 系列里，各规格页面标注的色标执行版本并不一致（本款标注 GN/ANSI，另有页面标注 GB、GB-ANSI 等）。采购前请先与本单位安全管理或设计单位确认本项目采用的识别色分配表，必要时致电 18015583218 说明现场色标体系；颜色一旦与其他介质重复，标识本身传递的信息就不可靠。
二、同一介质内部按管径分级配幅面。识别色的价值在于唯一对应，同一条水线应当只用一种颜色，幅面则按管线位置分级：
三、按需核对未列明指标。反光等级、耐候年限与背胶数据本站未列明，现场若为室外管廊、温差较大或长期日晒的工况，请在采购前说明。
二、同一介质内部按管径分级配幅面。识别色的价值在于唯一对应，同一条水线应当只用一种颜色，幅面则按管线位置分级：
| 管线位置 | 适配幅面 | 说明 |
| 管廊主干、跨路桁架、远距离视认段 | 80 mm（002936） | 介质名与流向箭头可进一步放大 |
| 装置区支干管、泵进出口、换热器水侧 | 60 mm（本款 002945） | 字高留有余量，也不占满管周 |
| 末端用水点、仪表引管、阀门组密集处 | 50 mm（002939） | 窄管与密集点位贴得下 |
三、按需核对未列明指标。反光等级、耐候年限与背胶数据本站未列明，现场若为室外管廊、温差较大或长期日晒的工况，请在采购前说明。
典型应用场景
循环冷却水支干管与换热器水侧
循环水泵出口至各换热器入口的支干段管径中等、数量多，60 mm 幅面可同时排下介质名、管段编号与流向箭头，便于按换热器位号分组核对。
消防水与喷淋支管
装置区消防支管、消火栓立管与喷淋环路需要在应急时快速辨认，幅面太窄远距离看不清，60 mm 在中等管径上是兼顾视认与贴合的档位。
除盐水、中水回用与冷凝水回收支线
除盐水泵进出口、混床进出管、冷凝水回收与疏水管段沿管廊布置，走向变化多，按需打印便于逐段区分并在分支处重复张贴。
张贴与使用建议
1. 先确认绿色识别色是否已被占用。张贴前核对现场识别色分配表，确认绿色在本装置内确实对应水，且未与其他介质共用；若已被占用，应先协调改色，而不是继续张贴。
2. 表面处理优先于胶水。水管外壁常有冷凝水、锈迹与保温层碎屑，贴合前请擦净并充分干燥；带保温外护或防腐涂层的管段需先确认外护材料是否适合贴标。
3. 沿轴向展平。先定位一端再向另一端推压，用刮板从中心赶出气泡，两端压实，避免弧面回弹起翘。
4. 点位与排版。介质名称与流向箭头成对出现，并在阀门、法兰、弯头、穿墙与分支处重复张贴，高度保持一致。
5. 打印与存放。搭配 BRP-110-BK 碳带，适配 BST3420、BST211C；卷装避光避潮存放。
选型提示：反光等级、耐候年限与背胶数据等未列明指标，或现场为保温外护、室外日晒的工况，请在采购前说明。
2. 表面处理优先于胶水。水管外壁常有冷凝水、锈迹与保温层碎屑，贴合前请擦净并充分干燥；带保温外护或防腐涂层的管段需先确认外护材料是否适合贴标。
3. 沿轴向展平。先定位一端再向另一端推压，用刮板从中心赶出气泡，两端压实，避免弧面回弹起翘。
4. 点位与排版。介质名称与流向箭头成对出现，并在阀门、法兰、弯头、穿墙与分支处重复张贴，高度保持一致。
5. 打印与存放。搭配 BRP-110-BK 碳带，适配 BST3420、BST211C；卷装避光避潮存放。
选型提示：反光等级、耐候年限与背胶数据等未列明指标，或现场为保温外护、室外日晒的工况，请在采购前说明。
选型与询价
货号 002945 · PTP-507-60-GN 绿色水管道反光标识贴，60 mm 宽、30 米/卷，VINYL 4.3mil 亮面，耐温 -20~120 ℃，匹配 BRP-110-BK 碳带，适配 BST3420、BST211C。管廊主干可搭配同系列 80 mm 幅面，末端密集点位可搭配 50 mm 幅面。识别色分配、反光等级与耐候年限等未列明指标可先致电核对。选型咨询与询价请拨 18015583218，报货号即可核对规格。
