PTP-507-100-PL紫色酸碱耐腐蚀反光贴博尔杰按需打印GB管道标识
商品描述
产品概述
厂区的液体管线里，酸与碱是必须单独管理的一类：硫酸、盐酸、硝酸、烧碱、氨水这类介质一旦泄漏或误操作，对人员与设备的伤害直接且迅速，所以管道识别色通常会给它们单独分一个色。

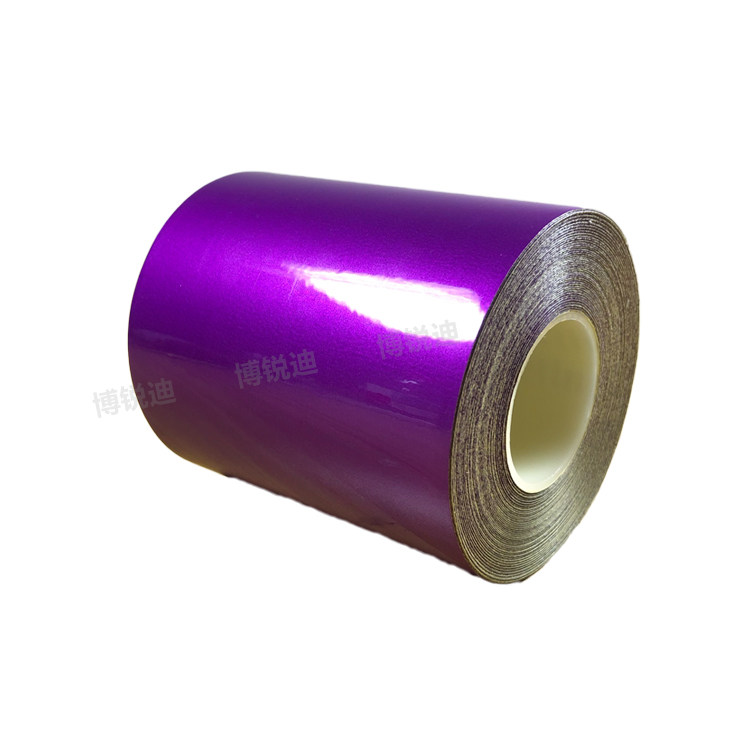

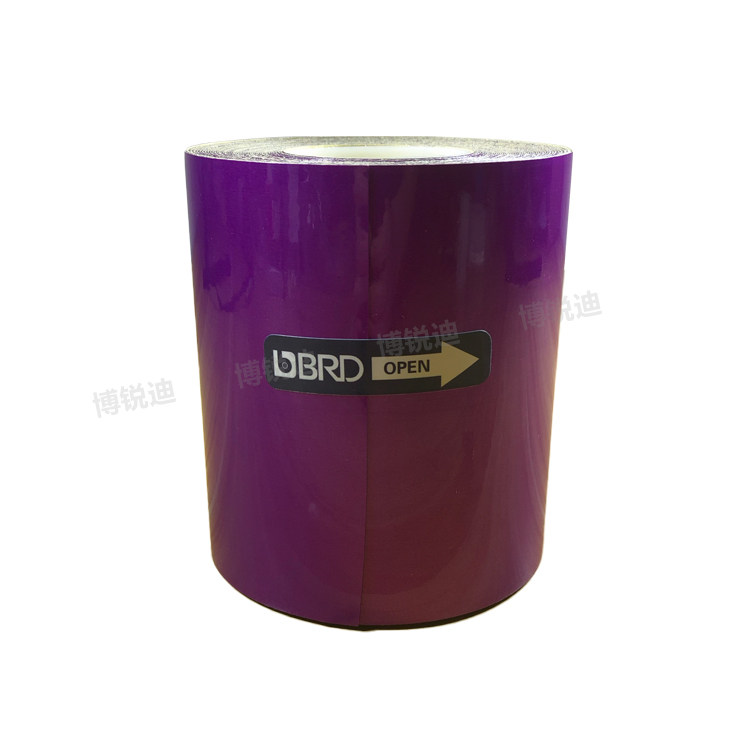

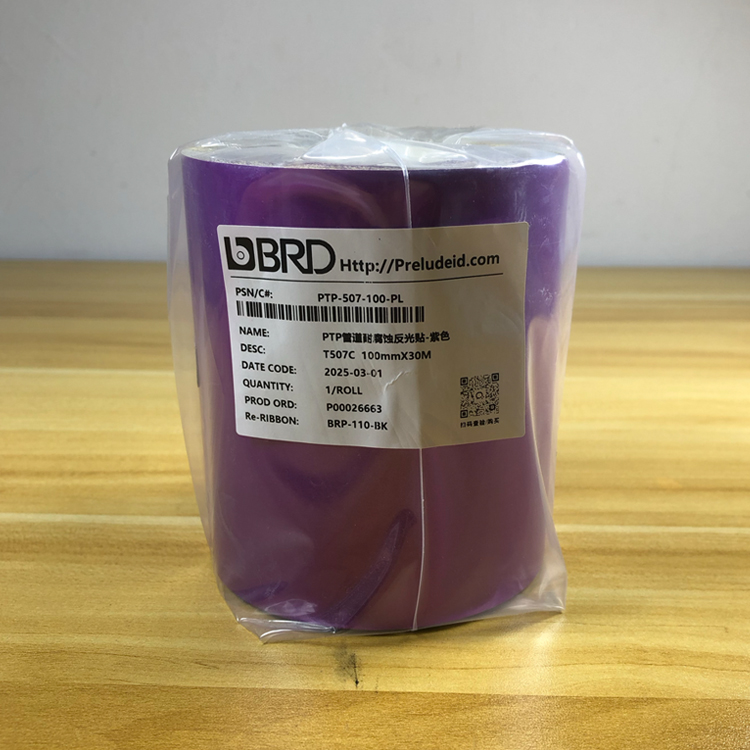

PTP-507-100-PL 对位的就是这一类：紫色面层，100 mm 幅面，按需打印，介质名称、浓度与危害提示、流向箭头可排在同一行内；面材 VINYL 乙烯基、4.3mil、亮面，标称耐温 -20~120 ℃，产品名标注耐腐蚀与反光。站点标注应用场景为石油、化工、电厂的管道标记标识。色号与色标执行版本、反光等级、耐候年限等本站未列明，请以规格书为准。
PTP-507-100-PL 对位的就是这一类：紫色面层，100 mm 幅面，按需打印，介质名称、浓度与危害提示、流向箭头可排在同一行内；面材 VINYL 乙烯基、4.3mil、亮面，标称耐温 -20~120 ℃，产品名标注耐腐蚀与反光。站点标注应用场景为石油、化工、电厂的管道标记标识。色号与色标执行版本、反光等级、耐候年限等本站未列明，请以规格书为准。
核心特点
紫紫色面层，站点标注用于酸碱
本系列里紫色面层对应酸、碱这类腐蚀性液体介质：硫酸、盐酸、硝酸、磷酸等酸液，氢氧化钠、氨水等碱液，以及酸洗碱洗回路与中和处理管线。给它们单独分色的目的，是让巡检与检修人员在靠近前先判断出「这根管里是腐蚀性介质」，决定防护等级与操作方式。
幅100 mm 大幅面，瞄准酸碱主干
标签与底纸宽度同为 100 mm，对应酸碱系统的大口径管段：酸碱罐区至装置的主干、中和池进出总管、酸洗站汇管、废酸废碱回收主管。管周足够宽，介质名称、浓度提示与流向箭头可排在同一行内而不必折行。
材VINYL 乙烯基 4.3mil，标称耐温 -20~120 ℃
面材为 VINYL 乙烯基、4.3mil、亮面，标称耐温区间 -20~120 ℃，适用于室外管廊与罐区这类日晒、温差较大的位置。产品名标注耐腐蚀与反光，但耐腐蚀的适用介质与浓度范围、反光等级与耐候年限本站未列明，请以规格书为准。
打按需打印，介质与管号一次成型
介质名称、浓度与危害提示、流向箭头、管段编号按现场实际排版输出；酸碱管线常有改线与增设分支，按需打印可随改随换，不必为新增的一段管单独开版。
规格信息
| 商品货号 | 002948 |
| 所属系列 | HPI 特定用途标签 · PTP507 管道标识贴 |
| 面层颜色 / 站点介质标注 | 紫色；站点标注介质为酸碱 |
| 材质编号 / 印刷方式 | PTP507 / 热转印（按需打印） |
| 面材 | VINYL 乙烯基，4.3mil，亮面 |
| 标签宽度 / 底纸宽度 | 100 mm / 100 mm |
| 每卷长度 / 卷芯内径 | 30 米 / 卷，45 mm |
| 耐温范围 | -20 ~ 120 ℃ |
| 匹配碳带 / 适配打印机 | BRP-110-WT / BST3420、BST211C |
| 站点标注应用场景 | 石油、化工、电厂 管道标记标识 |
| 未列明参数（色号、反光等级等） | 以规格书为准，选型时一并提出核对 |
酸碱线的幅面与色标怎么定
一、先核对紫色在本项目里对应的介质。本站同一 PTP507 系列里，紫色规格的介质标注并不一致（本款标注酸碱，另有紫色规格页面标注可燃气体）；各规格页面标注的色标执行版本也不一致（本款标注 GB，另有页面标注 GN/ANSI 等）。采购前请先与本单位安全管理或设计单位确认本项目采用的识别色分配表，确认紫色确实对应酸碱且未被其他介质占用，必要时致电 18015583218 说明现场色标体系。
二、同一介质内部按管径分级配幅面。识别色的价值在于唯一对应，同一条酸碱线应当只用一种颜色，幅面按管线位置分级：
三、按需核对未列明指标。耐腐蚀的适用介质与浓度范围、反光等级与逆反射系数、耐候年限与背胶数据本站未列明，室外管廊或长期接触酸碱飞溅的工况请在采购前说明。
二、同一介质内部按管径分级配幅面。识别色的价值在于唯一对应，同一条酸碱线应当只用一种颜色，幅面按管线位置分级：
| 管线位置 | 适配幅面 | 说明 |
| 酸碱罐区至装置的主干、中和池进出总管 | 100 mm（本款） | 管径大，视认距离远 |
| 装置区支干管、加药与取样管线 | 60 mm 幅面 | 字高够用，不占满管周 |
| 支管、阀门组、槽液循环支线 | 40 mm 幅面 | 窄管与密集点位贴得下 |
三、按需核对未列明指标。耐腐蚀的适用介质与浓度范围、反光等级与逆反射系数、耐候年限与背胶数据本站未列明，室外管廊或长期接触酸碱飞溅的工况请在采购前说明。
典型应用场景
酸碱罐区至装置的主干管线
硫酸、盐酸、烧碱从罐区送到装置的干线管径大、视认距离远，幅面不足时介质名在远处会连成一条色带；100 mm 让字高有余量。
中和池与废水处理的进出总管
中和池进出段、pH 调节加药总管、废酸废碱回收主管是检修与应急的重点部位，需要在人员靠近前确认介质与腐蚀性，大幅面配合反光面层便于辨认。
酸洗、碱洗与电镀槽液循环管
酸洗站、碱洗槽、电镀线槽液循环管走向长、分支多，且常与公用工程管线并行敷设，按需打印便于逐段区分介质与流向。
张贴与使用建议
1. 先确认识别色未被占用。张贴前核对现场识别色分配表，确认紫色在本装置内确实对应酸碱；若已与其他介质共用，应先协调改色，而不是继续张贴。
2. 表面处理优先于胶水。酸碱区管外壁常有防腐涂层、结晶析出与残液，贴合前请擦净并充分干燥。
3. 沿轴向展平。大幅面标签更易兜气，先定位一端再推压，用刮板从中心赶出气泡，两端压实。
4. 点位与排版。介质名称、浓度与流向箭头成对出现，并在阀门、弯头、穿墙与分支处重复张贴，高度一致。
5. 打印与存放。搭配 BRP-110-WT 碳带，适配 BST3420、BST211C；卷装避光避潮存放。
选型提示：耐腐蚀介质与浓度范围、反光等级、耐候年限与背胶数据等未列明指标，或现场为保温外护、室外日晒的工况，请在采购前说明。
2. 表面处理优先于胶水。酸碱区管外壁常有防腐涂层、结晶析出与残液，贴合前请擦净并充分干燥。
3. 沿轴向展平。大幅面标签更易兜气，先定位一端再推压，用刮板从中心赶出气泡，两端压实。
4. 点位与排版。介质名称、浓度与流向箭头成对出现，并在阀门、弯头、穿墙与分支处重复张贴，高度一致。
5. 打印与存放。搭配 BRP-110-WT 碳带，适配 BST3420、BST211C；卷装避光避潮存放。
选型提示：耐腐蚀介质与浓度范围、反光等级、耐候年限与背胶数据等未列明指标，或现场为保温外护、室外日晒的工况，请在采购前说明。
选型与询价
货号 002948 · PTP-507-100-PL 紫色酸碱管道耐腐蚀反光标识贴，100 mm 宽、30 米/卷，VINYL 4.3mil 亮面，耐温 -20~120 ℃，匹配 BRP-110-WT 碳带，适配 BST3420、BST211C。装置区支干管可搭配同系列 60 mm 幅面，支管与密集点位可搭配 40 mm 幅面。识别色分配与耐腐蚀浓度范围等未列明指标可先致电核对。选型咨询与询价请拨 18015583218，报货号即可核对规格。
