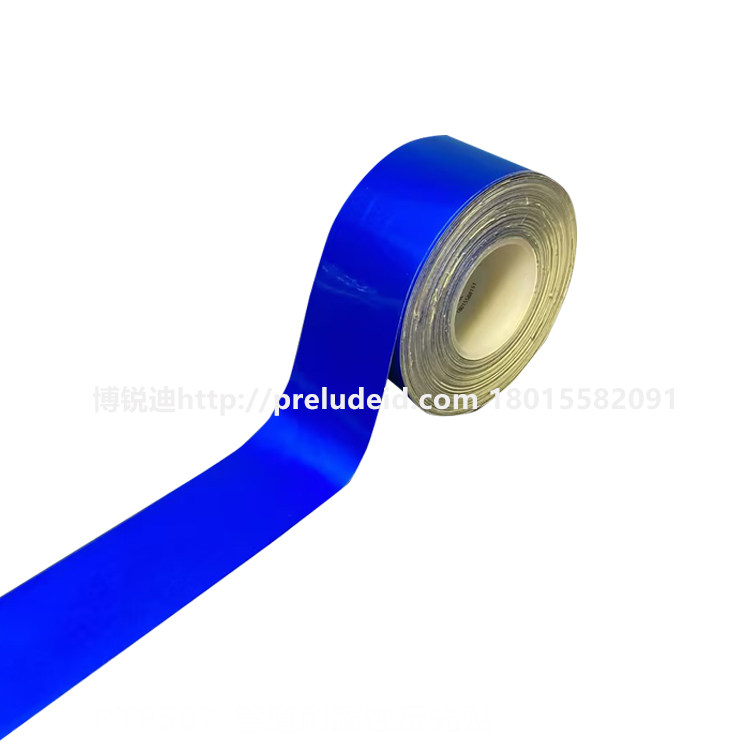

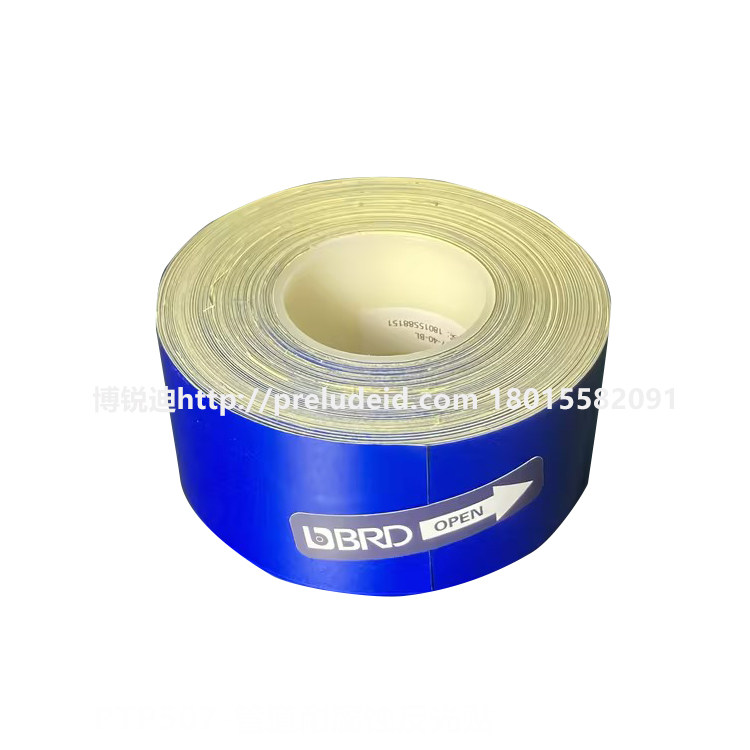

PTP-507-40-BL蓝色氧气管道耐腐蚀反光贴博尔杰按需打印ANSI管道
商品描述
产品概述
氧气管线的标识有两处与普通工艺管不同。一是氧气助燃，管线及附件的脱脂禁油要求明显高于水、蒸汽一类的公用工程管，标识施工时使用的清洁剂与擦拭材料同样要避开油脂，这一点在燃气与酸碱线上不涉及；二是氧气的使用点分散在工位、终端与检修点附近，从支管走到终端这一段的管径收得更小、点位更零散，宽幅标识往往放不下。
PTP-507-40-BL 针对的是后一类点位：底纸与标签幅宽同为 40 mm，是 PTP507 系列里最窄的一档，本系列 80 mm、50 mm 与 40 mm 三档蓝色规格均标注氧气，可形成「主管 80 + 支管 50 + 末端 40」的三级幅宽配置；面材 VINYL、厚度 4.3 mil、亮面，标称耐温 -20 ~ 120 °C，页面列明的典型应用行业为石油、化工与电厂的管道标记标识。需要如实说明两点：一是本站该页面未列明耐候年限、背胶数据、耐腐蚀对应的介质清单及等级，以及反光等级与逆反射系数，有量化指标要求的请以该批次产品规格书为准；二是本系列各规格页面的色标版本标注并不统一，请先致电核对现场识别色分配表再选型。
PTP-507-40-BL 针对的是后一类点位：底纸与标签幅宽同为 40 mm，是 PTP507 系列里最窄的一档，本系列 80 mm、50 mm 与 40 mm 三档蓝色规格均标注氧气，可形成「主管 80 + 支管 50 + 末端 40」的三级幅宽配置；面材 VINYL、厚度 4.3 mil、亮面，标称耐温 -20 ~ 120 °C，页面列明的典型应用行业为石油、化工与电厂的管道标记标识。需要如实说明两点：一是本站该页面未列明耐候年限、背胶数据、耐腐蚀对应的介质清单及等级，以及反光等级与逆反射系数，有量化指标要求的请以该批次产品规格书为准；二是本系列各规格页面的色标版本标注并不统一，请先致电核对现场识别色分配表再选型。
核心特点
窄40 mm，系列内最窄的一档
底纸与标签幅宽同为 40 mm，是 PTP507 系列里最窄的规格。氧气从支管走到用气终端这一段，管径收得更小、周边还常伴手阀与软管，宽幅贴上去容易互相挤压或绕管一周后搭接起翘。
氧蓝色面层，对位氧气
本款产品名直接标注介质为氧气，蓝色面层即对应这一归属。本系列 80 mm、50 mm 与 40 mm 三档蓝色规格均标注氧气，幅宽分级清晰，但仍需确认现场识别色分配表中蓝色未被其他介质占用。
光名称标注耐腐蚀反光贴
本款名称标注耐腐蚀反光贴，在夜间巡检与低照度区域有辨识价值。本站该页未列明反光等级与逆反射系数，有量化指标要求的请先致电核对。
配碳带 BRP-110-WT，适配 BST3420 / BST211C
页面列明匹配碳带 BRP-110-WT，适配 BST3420 与 BST211C。蓝色面层上需打印浅色字才读得清，请勿用深色碳带替代；装机前请核对设备型号与卷芯承托方式。
规格信息
| 商品货号 / 型号 | 002955 · PTP-507-40-BL |
| 所属系列 | HPI 特定用途标签 · PTP507 管道标识贴 |
| 面层颜色 | 蓝色（BL） |
| 标签幅宽 / 底纸宽度 | 40 mm / 40 mm（系列内最窄一档） |

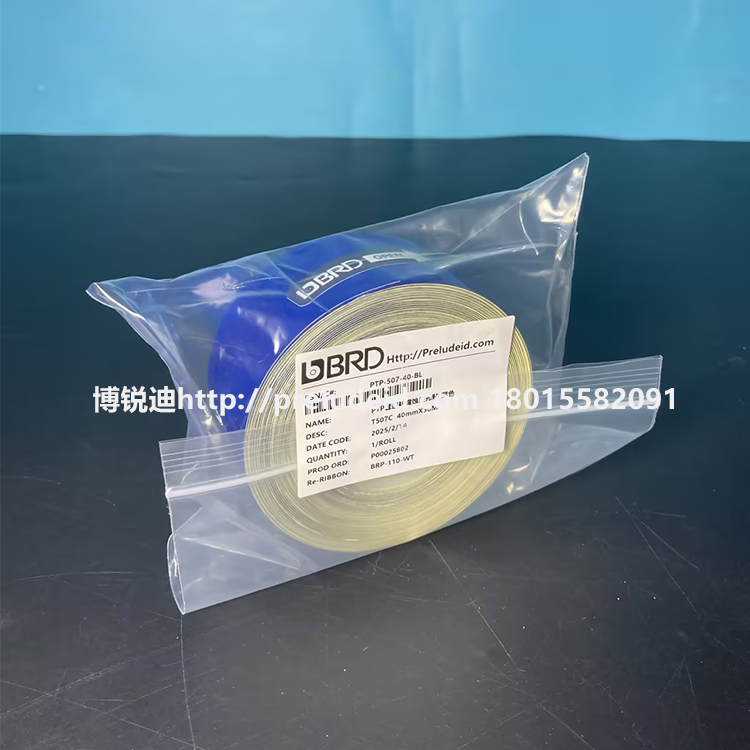

| 卷装 | 30 米/卷，卷芯内径 45 mm |
| 面材 | VINYL，厚度 4.3 mil，亮面 |
| 打印方式 | 热转印，按需打印 |
| 标称耐温 | -20 ~ 120 °C |
| 名称标注特性与介质 | 耐腐蚀反光贴，介质对位氧气 |
| 色标执行版本 | ANSI |
| 匹配碳带 | BRP-110-WT |
| 适配打印机 | BST3420 / BST211C |
| 耐候年限 / 背胶数据 / 耐腐蚀介质清单与等级 / 反光等级 | 本站该货号页面未列明，以该批次产品规格书为准 |
幅宽分级与色标分配怎么定
一、幅宽按主干到末端分级配。同一介质全程应只用一种颜色，靠幅宽区分层级：主管廊用 80 mm 或 100 mm，装置区支干管用 50 mm 或 60 mm，末端与终端前用本款 40 mm。本站同一 PTP507 系列里不同幅面的颜色与介质标注并不完全一致，下单前请先与本单位安全管理或设计单位确认本项目采用的识别色分配表。
二、色标版本标注不一致要先对齐。本页标注 ANSI，系列内另有 GB、GB/ANSI、GN/ANSI 等标注。对执行版本有要求的，请下单前致电确认本批次适用版本。
三、反光等级未列明。本款名称标注耐腐蚀反光贴，适用于夜间巡检与低照度区域；但反光等级与逆反射系数本站未列明。需要按规范提交检测数据或满足量化指标的，请先致电确认。
| 幅宽 | 本站同系列页面的颜色与标注 | 用法与核对要点 |
| 40 mm（本款） | 蓝色，介质标氧气 | 终端前手阀、软管接口、汇流排单瓶支管、仪表引管 |
| 50 ~ 100 mm | 蓝色 80/50 mm 亦标氧气；灰标可燃气体；紫、绿、黄、棕另有规格 | 装置区支干管与主管廊，与本款构成主干到末端分级 |
二、色标版本标注不一致要先对齐。本页标注 ANSI，系列内另有 GB、GB/ANSI、GN/ANSI 等标注。对执行版本有要求的，请下单前致电确认本批次适用版本。
三、反光等级未列明。本款名称标注耐腐蚀反光贴，适用于夜间巡检与低照度区域；但反光等级与逆反射系数本站未列明。需要按规范提交检测数据或满足量化指标的，请先致电确认。
典型应用场景
用气终端前手阀段
工位、病房与检修点的终端前手阀段管径小、与阀门手柄和操作空间相邻，40 mm 窄幅可贴在直段上而不影响开闭操作，也便于操作人员就地核对介质。
瓶组汇流排单瓶支管与软管接口
汇流排上单瓶引出支管与金属软管接口位置密集、走向短，是切换瓶组时最容易认错的节点；窄幅标识可逐支标注，配合反光面层在气瓶间这类低照度区域更易定位。
张贴与使用建议
1. 先核对色标与装机条件。张贴前确认现场识别色分配表中蓝色对应的介质，并与同一介质的其它幅面统一颜色；同时确认现有打印机为 BST3420 或 BST211C，卷芯 45 mm 与承托方式匹配。
2. 碳带按页面列明型号配。匹配碳带为 BRP-110-WT，蓝色面层上应打印浅色字；请勿用深色碳带替代，否则蓝底深字难以辨认。
3. 表面处理须避开油脂。氧气管线及附件有脱脂要求，清洁时请使用现场允许的方式并充分挥发，不得使用含油清洁剂或含油抹布；贴合面须干燥、无锈层与粉尘。这一点比胶水本身更影响持久性。
4. 沿轴向展平。先定位一端再推压，用刮板赶出气泡，两端压实；管径较小时不要绕管一周搭接，避开焊缝、法兰根部与弯头外弧。
选型提示：耐候年限、背胶数据、耐腐蚀对应的介质清单及等级与反光等级本站该页未列明，沿海盐雾或强腐蚀气氛等特殊工况请在采购前说明。
2. 碳带按页面列明型号配。匹配碳带为 BRP-110-WT，蓝色面层上应打印浅色字；请勿用深色碳带替代，否则蓝底深字难以辨认。
3. 表面处理须避开油脂。氧气管线及附件有脱脂要求，清洁时请使用现场允许的方式并充分挥发，不得使用含油清洁剂或含油抹布；贴合面须干燥、无锈层与粉尘。这一点比胶水本身更影响持久性。
4. 沿轴向展平。先定位一端再推压，用刮板赶出气泡，两端压实；管径较小时不要绕管一周搭接，避开焊缝、法兰根部与弯头外弧。
选型提示：耐候年限、背胶数据、耐腐蚀对应的介质清单及等级与反光等级本站该页未列明，沿海盐雾或强腐蚀气氛等特殊工况请在采购前说明。
选型与询价
货号 002955 · PTP-507-40-BL 蓝色氧气管道反光贴，40 mm 宽，ANSI，耐腐蚀反光贴，30 米/卷，卷芯 45 mm，匹配碳带 BRP-110-WT，适配 BST3420 / BST211C 打印机。氧气主管廊可搭配同系列蓝色 80 mm 幅面，装置区支干管搭配 50 mm，末端点位用本款 40 mm。色标版本与反光等级请先核对现场识别色分配表。选型咨询与询价请拨 18015583218，报货号即可核对规格。
