PTP-507-40-BK黑色按需打印GBANSI管道标签打印机THT耐腐蚀其它
商品描述
产品概述
管道标识的难点往往不在介质本身，而在那些没被现场识别色分配表单独列出颜色的管路。这类管线配管图上数量不多，实地一看却到处皆是：取样口旁的小阀门、分析点引出的细管、检修期间临接的软管。它们的共同点是管径小、点位零散、周围管件密集，而现场又必须在不爬管架的距离内读出介质名称与流向。

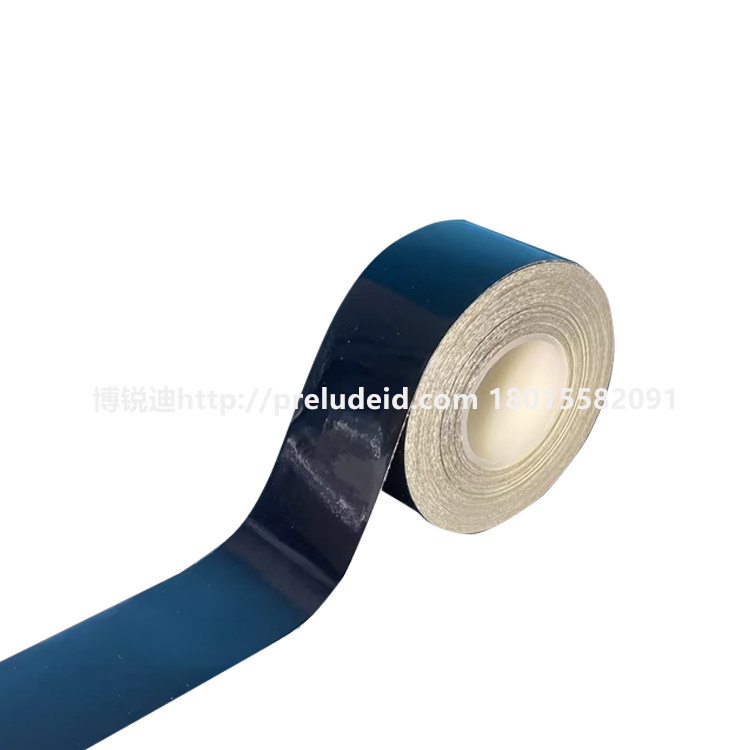

PTP-507-40-BK 针对的是这一类点位：底纸与标签幅宽同为 40 mm，是本站黑色系列里最窄的一档，同系列另有 80 mm、60 mm 与 50 mm 三档可供主干到末端分级；面材 VINYL、厚度 4.3 mil、亮面，标称耐温 -20 ~ 120 °C。需要如实说明三点：一是本站该页面未列明耐候年限、背胶数据、耐腐蚀对应的介质清单及等级，以及夜视相关的性能指标，有量化要求的请以该批次产品规格书为准；二是本页名称中出现「管道标签打印机」字样，而页面的底纸宽度、30 米标签长度、45 mm 卷芯与匹配碳带均为成卷标签耗材的口径，两者不一致，采购前请先致电核对实际供货形态；三是本站同一黑色系列的各幅面页面介质标注并不一致，请先与本单位安全管理或设计单位确认本项目采用的识别色分配表。
PTP-507-40-BK 针对的是这一类点位：底纸与标签幅宽同为 40 mm，是本站黑色系列里最窄的一档，同系列另有 80 mm、60 mm 与 50 mm 三档可供主干到末端分级；面材 VINYL、厚度 4.3 mil、亮面，标称耐温 -20 ~ 120 °C。需要如实说明三点：一是本站该页面未列明耐候年限、背胶数据、耐腐蚀对应的介质清单及等级，以及夜视相关的性能指标，有量化要求的请以该批次产品规格书为准；二是本页名称中出现「管道标签打印机」字样，而页面的底纸宽度、30 米标签长度、45 mm 卷芯与匹配碳带均为成卷标签耗材的口径，两者不一致，采购前请先致电核对实际供货形态；三是本站同一黑色系列的各幅面页面介质标注并不一致，请先与本单位安全管理或设计单位确认本项目采用的识别色分配表。
核心特点
窄40 mm，黑色系列最窄一档
底纸与标签幅宽同为 40 mm，本站黑色系列另有 80 / 60 / 50 mm 三档。取样、放空这类点位管径往往只有几十毫米，周边还常伴手阀、软管与接头，宽幅贴上去容易互相挤压或绕管一周后搭接起翘。
黑黑色面层，介质类目标「其它」
本页名称把介质类目标注为「其它」，用于主色体系并未单列颜色的介质兜底。但本站同系列 50 mm 与 60 mm 黑色页面的介质标注分别为「其它液体」与「可燃液体」，同一黑色对应了不同介质，下单前须先核对现场识别色分配表。
蚀名称标注 THT 耐腐蚀
本页名称标注 THT 耐腐蚀。本站未列明耐腐蚀对应的介质清单与等级，有明确化学介质要求的请先致电核对再采购。
配碳带 BRP-110-WT，适配 BST3420 / BST211C
页面列明匹配碳带 BRP-110-WT，适配 BST3420 与 BST211C。黑色面层上须打印浅色字才读得清，请勿用深色碳带替代；装机前请核对设备型号与卷芯承托方式。
规格信息
| 商品货号 / 型号 | 002957 · PTP-507-40-BK（PTP507 管道标识贴系列） |
| 面层颜色 | 黑色（BK），介质类目标注为「其它」 |
| 标签幅宽 / 底纸宽度 | 40 mm / 40 mm（黑色系列最窄一档） |

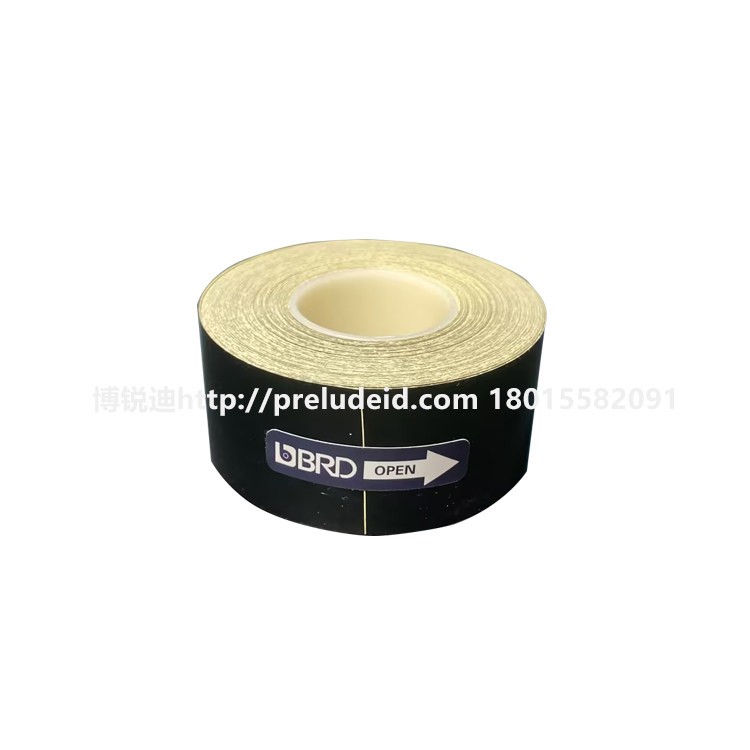

| 卷装 | 30 米/卷，卷芯内径 45 mm |
| 面材 | VINYL，厚度 4.3 mil，亮面 |
| 打印方式 | 热转印，按需打印 |
| 标称耐温 | -20 ~ 120 °C |
| 名称标注特性 | THT 耐腐蚀；名称中「打印机」字样与技术参数为耗材口径不一致，下单前请先致电核对供货形态 |
| 色标执行版本 | GB/ANSI；典型应用行业为石油、化工、电厂的管道标记标识 |
| 匹配碳带 | BRP-110-WT |
| 适配打印机 | BST3420 / BST211C |
| 耐候年限 / 背胶数据 / 耐腐蚀介质清单与等级 / 夜视相关性能 | 本站该货号页面未列明，以该批次产品规格书为准 |
黑色系列幅宽分级与命名差异怎么核对
一、幅宽按主干到末端分级配。同一介质全程应只用一种颜色，靠幅宽区分层级：主管廊用 80 mm，支干管用 60 mm，支管用 50 mm，取样与放空这类末端点位用本款 40 mm。本站同一 PTP507 系列里不同幅面的颜色与介质标注并不完全一致，下单前请先与本单位安全管理或设计单位确认本项目采用的识别色分配表。
二、名称里的「打印机」字样要核实。本页名称由多项属性连写而成，其中「打印机」与技术参数的「打印机：BST3420 / BST211C」属相邻属性项；而底纸宽度、30 米标签长度、45 mm 卷芯与匹配碳带均指向成卷标签耗材。按证据判断本款为标签耗材，请以实际到货形态为准，存在疑问请先致电。
三、同一黑色对应了不同介质。本页介质标「其它」，而同系列 50 mm 页面标「其它液体」、60 mm 页面标「可燃液体」。同一颜色对应多种介质时不可混贴，请致电确认本单位采用的分配口径。
| 幅宽 | 本站黑色系列各页面的标注差异 | 用法与核对要点 |
| 40 mm（本款） | 黑色，本页介质标「其它」，名称未标注夜间辨识相关用语 | 取样口、放空口、软管接口等杂项介质的小口径末端点位，以日常照明下的近距目视为主 |
| 50 / 60 / 80 mm | 黑色 50 mm 页面标「其它液体」、60 mm 标「可燃液体」，80 mm 与本页共用同一命名模板（名称含「打印机」字样）且亦标「其它」；50 与 60 mm 页面名称含夜间辨识相关用语 | 支管、支干管与主管；同色对应了多种介质且命名用语不一致，须先对齐现场分配表 |
二、名称里的「打印机」字样要核实。本页名称由多项属性连写而成，其中「打印机」与技术参数的「打印机：BST3420 / BST211C」属相邻属性项；而底纸宽度、30 米标签长度、45 mm 卷芯与匹配碳带均指向成卷标签耗材。按证据判断本款为标签耗材，请以实际到货形态为准，存在疑问请先致电。
三、同一黑色对应了不同介质。本页介质标「其它」，而同系列 50 mm 页面标「其它液体」、60 mm 页面标「可燃液体」。同一颜色对应多种介质时不可混贴，请致电确认本单位采用的分配口径。
典型应用场景
取样口与放空口
取样阀、放空口与分析取样点的管径小、走向短、点位分散，是操作与化验人员最容易认错的节点；40 mm 窄幅可逐点标注介质名称与流向，不必占用整块宽幅的空间。
杂项介质小口径支线
石油化工装置里未被主色体系单列颜色的介质支路，常在管线层之间穿行、周边管件密集；窄幅标识可贴在小口径直段上，避开法兰根部与弯头外弧。
张贴与使用建议

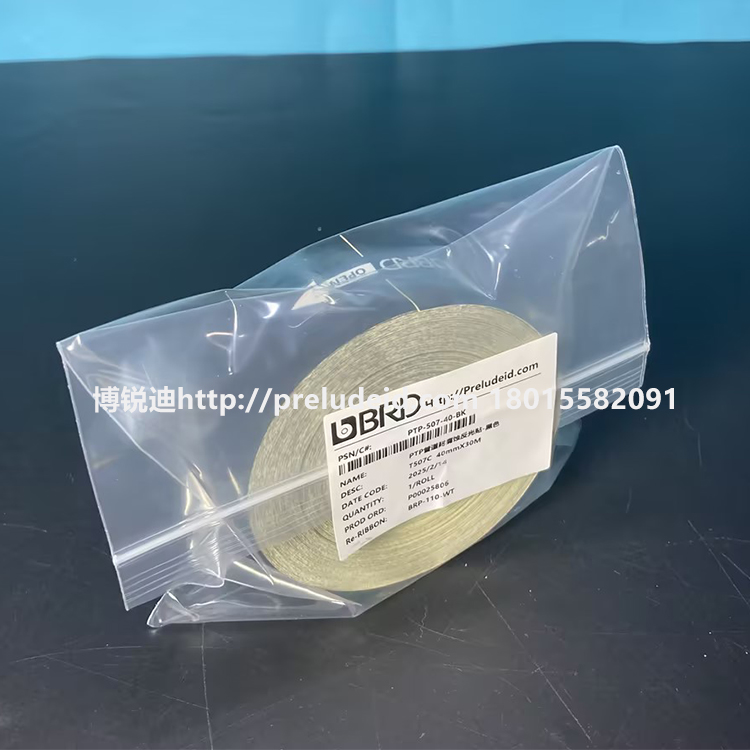

1. 先核对供货形态与装机条件。本页名称含「管道标签打印机」字样而参数为耗材口径，请确认到货为 30 米/卷的标签耗材；同时确认现有打印机为 BST3420 或 BST211C，卷芯 45 mm 与承托方式匹配。
2. 碳带按页面列明型号配。匹配碳带为 BRP-110-WT，黑色面层上须打印浅色字，请勿用深色碳带替代，否则黑底深字读不出；黑底浅字对碳带附着要求高，建议先试打几张再批量。
3. 贴合面除油干燥。管壁上常有防锈油、结露或粉尘，清洁后待充分干燥再贴；这一步比胶水本身更影响持久性。
4. 沿轴向展平。先定位一端再推压，用刮板赶出气泡，两端压实；管径较小时不要绕管一周搭接，避开焊缝与法兰根部。
选型提示：耐候年限、背胶数据、耐腐蚀对应的介质清单及等级与夜视相关性能本站该页未列明，沿海盐雾或强腐蚀气氛等特殊工况请在采购前说明。
2. 碳带按页面列明型号配。匹配碳带为 BRP-110-WT，黑色面层上须打印浅色字，请勿用深色碳带替代，否则黑底深字读不出；黑底浅字对碳带附着要求高，建议先试打几张再批量。
3. 贴合面除油干燥。管壁上常有防锈油、结露或粉尘，清洁后待充分干燥再贴；这一步比胶水本身更影响持久性。
4. 沿轴向展平。先定位一端再推压，用刮板赶出气泡，两端压实；管径较小时不要绕管一周搭接，避开焊缝与法兰根部。
选型提示：耐候年限、背胶数据、耐腐蚀对应的介质清单及等级与夜视相关性能本站该页未列明，沿海盐雾或强腐蚀气氛等特殊工况请在采购前说明。
选型与询价
货号 002957 · PTP-507-40-BK 黑色按需打印管道标识贴，40 mm 宽，GB/ANSI，30 米/卷，卷芯 45 mm，匹配碳带 BRP-110-WT，适配 BST3420 / BST211C。管路层级可搭配同系列 50 ~ 80 mm 幅面，取样口与放空口用本款 40 mm。同色介质标注与供货形态请先核对现场识别色分配表。选型咨询与询价请拨 18015583218，报货号即可核对规格。
