装置里有两类管线平时不起眼，需要确认时却必须马上认准：一类是蒸汽管，伴着高温与冷凝水，疏水阀组前后管线密集、常被保温层遮住；另一类是消防管，常年静默待命，一旦启用不允许认错。它们的共同点是巡检路线上的边角位置多——管廊下层、泵房背面、楼梯间立管，而现场又必须在不爬管架的距离内读出介质名称与流向。

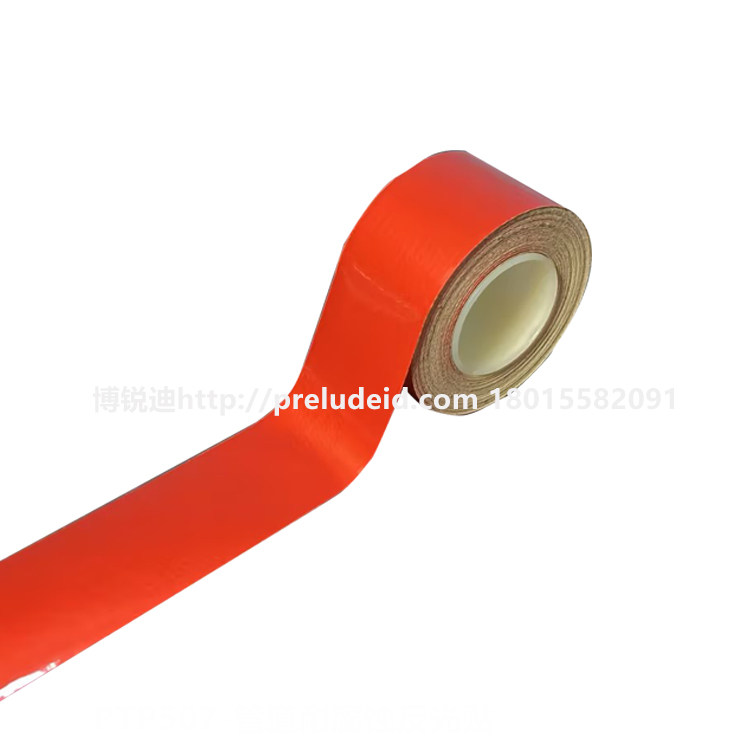

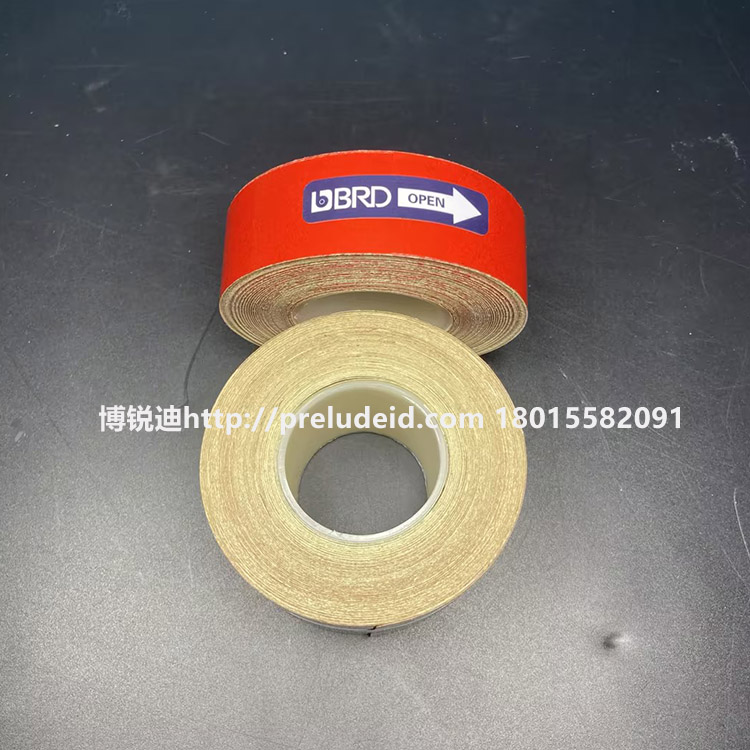

PTP-507-40-RD 针对的是这一类点位：底纸与标签幅宽同为 40 mm，是本系列最窄的一档，同系列另有 100 mm、80 mm、60 mm 与 50 mm 四档可供主干到末端分级；面材 VINYL、厚度 4.3 mil、亮面，标称耐温 -20 ~ 120 °C。需要如实说明三点：一是本站该页面未列明耐候年限、背胶数据、反光等级与逆反射系数，以及耐化学介质相关指标，有量化要求的请以该批次产品规格书为准；二是本页名称把蒸汽与消防并列为同一红色，请先与本单位安全管理或设计单位确认这一口径是否适用于本项目；三是本页色标标 GB/ANSI，系列内另有 GB、GN/ANSI、ANSI 等标注，版本并不统一。

一、幅宽按主干到末端分级配。同一介质全程应只用一种颜色，靠幅宽区分层级：主管廊用 100 mm 或 80 mm，支干管用 60 mm，支管用 50 mm，疏水阀组与消防支管这类末端点位用本款 40 mm。本站同一 PTP507 系列里不同幅面的颜色与介质标注并不完全一致，下单前请先与本单位安全管理或设计单位确认本项目采用的识别色分配表。


二、蒸汽与消防是否可共用同一种红色。本页名称把这两种介质并列在同一红色规格下，而不同单位、不同设计院的现场识别色分配表对蒸汽与消防的处理未必一致。请确认本单位分配表接受这一口径后再批量采购。

三、蒸汽管线的管壁温度要先行确认。本款标称耐温 -20 ~ 120 °C，蒸汽管线在运行时管壁温度可能接近或超过这一上限，贴装前请先测量或向工艺部门确认管壁实际温度，超出标称范围的请与选型人员确认更高耐温规格，不要直接贴合。

1. 先确认管壁温度。本款标称耐温 -20 ~ 120 °C，蒸汽管线与伴热段在运行时壁温可能更高，请先实测或向工艺部门确认，必要时请与选型人员确认更高耐温规格。

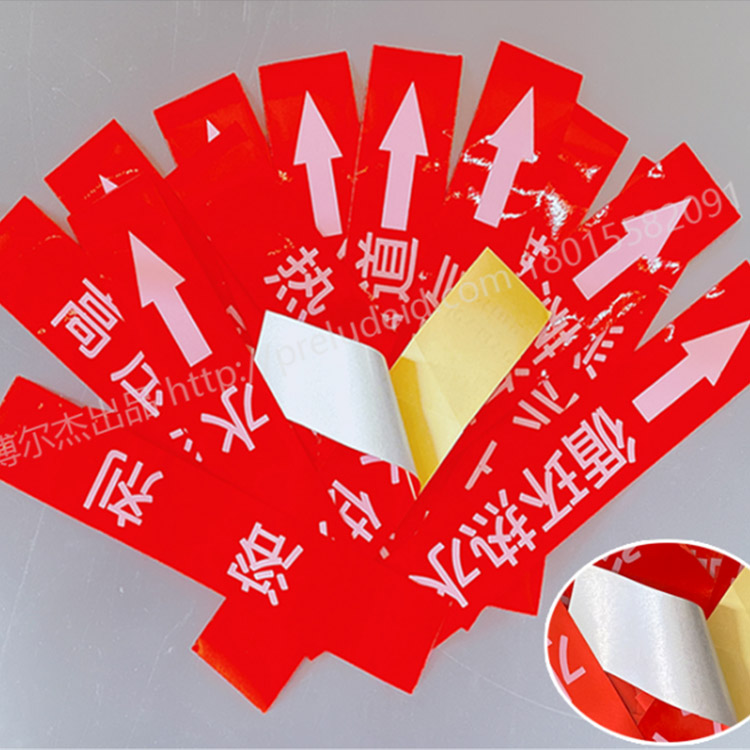

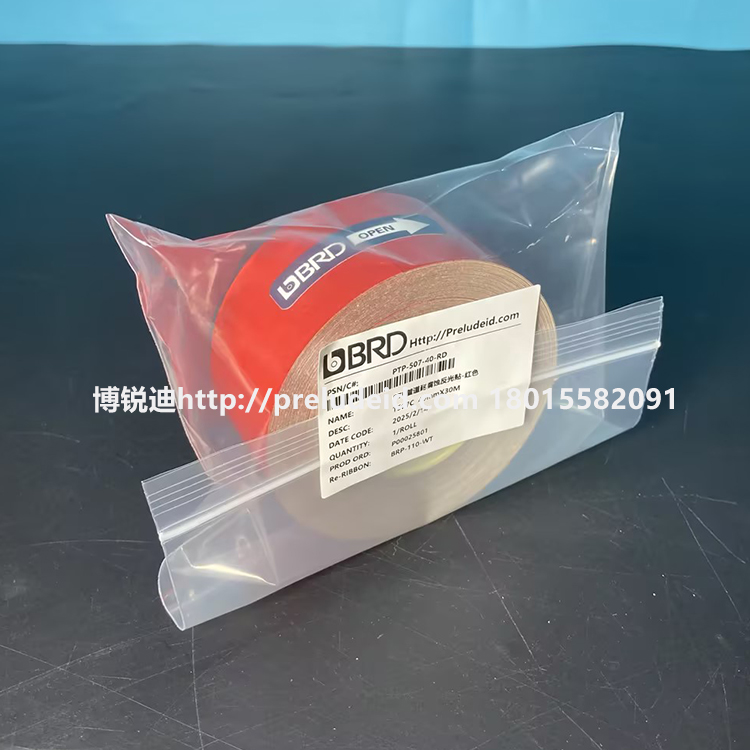

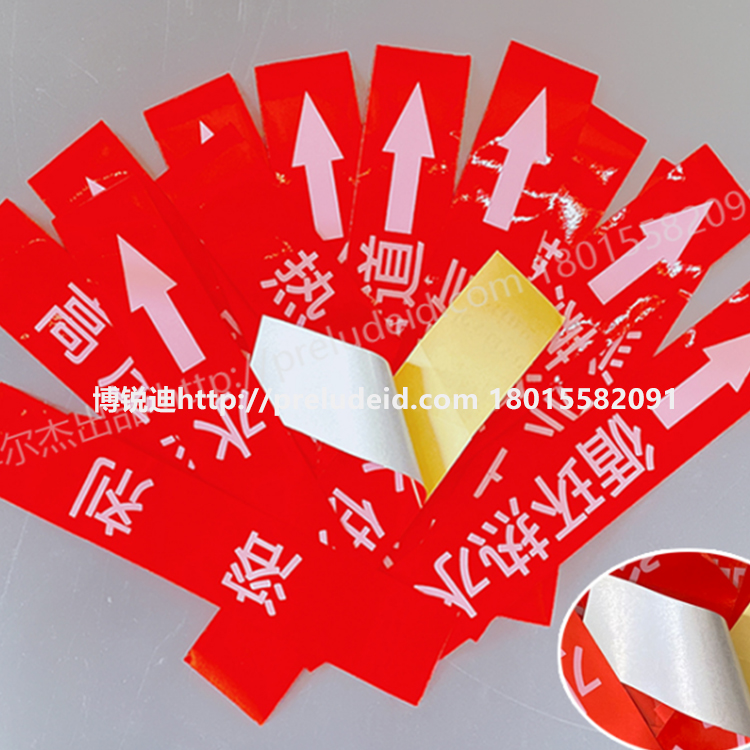

2. 碳带按页面列明型号配。匹配碳带为 BRP-110-WT，红色面层上须打印浅色字，请勿用深色碳带替代，否则红底深字读不出；建议先试打几张再批量。
3. 贴合面除锈除油干燥。蒸汽管外壁常有锈蚀、保温层残胶与冷凝水，消防管常有油漆与积尘，清洁后待充分干燥再贴；这一步比胶水本身更影响持久性。
4. 沿轴向展平。先定位一端再推压，用刮板赶出气泡，两端压实；管径较小时不要绕管一周搭接，避开焊缝、法兰根部与保温层接缝。

选型提示：耐候年限、背胶数据、反光等级与逆反射系数及耐化学介质指标本站该页未列明，沿海盐雾、蒸汽吹扫或特殊工况请在采购前说明。
