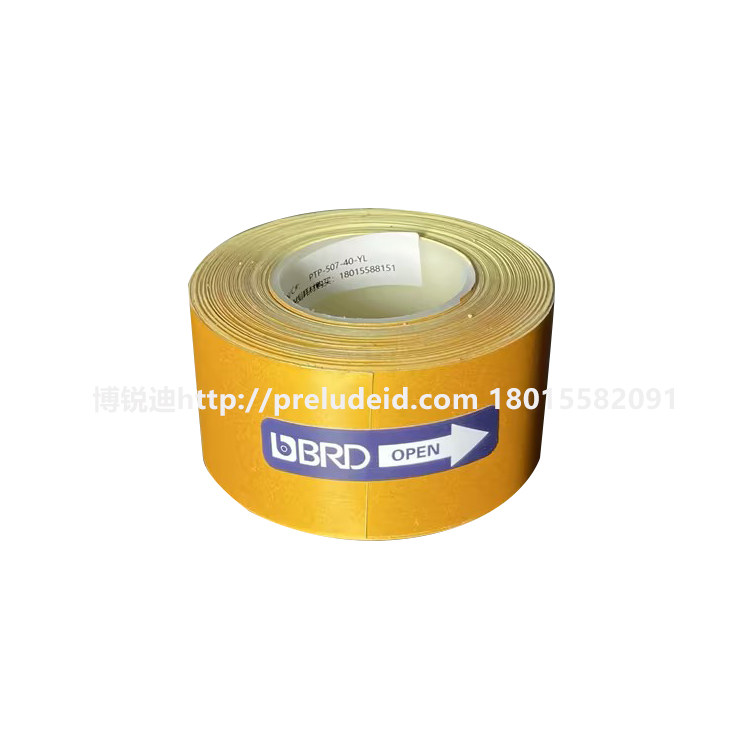

PTP-507-40-YL黄色按需打印GB/ANSI管道标签 THT耐腐蚀气体
商品描述
产品概述
气体管线在装置里通常不起眼：管径小、走向短、常贴着别的管线并行，巡检时第一眼分辨出「这是气源管」并不难，难的是马上答出「这是哪一路」。仪表气、吹扫气、氮封与各类工艺气往往共用同一层管廊，外观上都是刷了防锈漆的钢管，靠记忆或口头交接不可靠。
PTP-507-40-YL 针对的是这一类点位：底纸与标签幅宽同为 40 mm，是本系列最窄的一档，同系列另有 100 mm、80 mm、60 mm 与 50 mm 四档可供主干到末端分级；面材 VINYL、厚度 4.3 mil、亮面，标称耐温 -20 ~ 120 °C。需要如实说明三点：一是本站该页面未列明耐候年限、背胶数据、THT 对应的项目与指标以及耐化学介质的具体种类与浓度，有量化要求的请以该批次产品规格书为准；二是本页介质只标注到「气体」，未细分具体气种，请先与本单位现场识别色分配表对齐后再打印内容；三是本页色标标 GB/ANSI，系列内另有 GB、GN/ANSI、ANSI 等标注，版本并不统一。
PTP-507-40-YL 针对的是这一类点位：底纸与标签幅宽同为 40 mm，是本系列最窄的一档，同系列另有 100 mm、80 mm、60 mm 与 50 mm 四档可供主干到末端分级；面材 VINYL、厚度 4.3 mil、亮面，标称耐温 -20 ~ 120 °C。需要如实说明三点：一是本站该页面未列明耐候年限、背胶数据、THT 对应的项目与指标以及耐化学介质的具体种类与浓度，有量化要求的请以该批次产品规格书为准；二是本页介质只标注到「气体」，未细分具体气种，请先与本单位现场识别色分配表对齐后再打印内容；三是本页色标标 GB/ANSI，系列内另有 GB、GN/ANSI、ANSI 等标注，版本并不统一。
核心特点
黄黄色面层，介质标气体
本页名称把介质类目标注为气体，未细分到具体气种。哪一种气体配哪一种底色须以本单位现场识别色分配表为准，未确认前不要批量打印内容。
窄40 mm，本系列最窄一档
底纸与标签幅宽同为 40 mm，本站同系列另有 100 / 80 / 60 / 50 mm 四档。仪表引管、取样点与阀组气源支管的可用直段往往只有几十毫米，宽幅贴上去容易被阀门、接头与管夹挤掉。
耐名称标 THT 耐腐蚀
本页名称标注 THT 耐腐蚀，本站未列明 THT 对应的具体项目、等级与试验条件；现场存在明确介质种类、浓度或接触时长指标时，请先索取该批次规格书核对。
配碳带 BRP-110-BK，适配 BST3420 / BST211C
页面列明匹配碳带 BRP-110-BK，适配 BST3420 与 BST211C。黄色浅面层须配深色字才读得清，与本站 40 mm 红色款所用的 BRP-110-WT 浅色碳带方向相反，两者不可互换；装机前请核对设备型号与卷芯承托方式。
规格信息
| 商品货号 / 型号 | 002959 · PTP-507-40-YL（PTP507 管道标识贴系列） |
| 面层颜色 | 黄色（YL），本页介质类目标注为气体 |
| 标签幅宽 / 底纸宽度 | 40 mm / 40 mm（本系列最窄一档） |

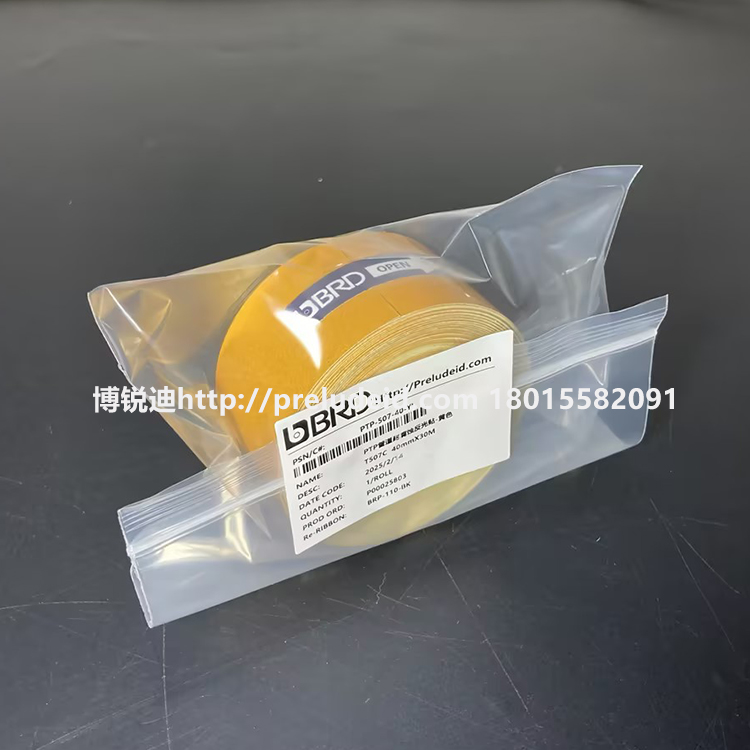

| 卷装 | 30 米/卷，卷芯内径 45 mm |

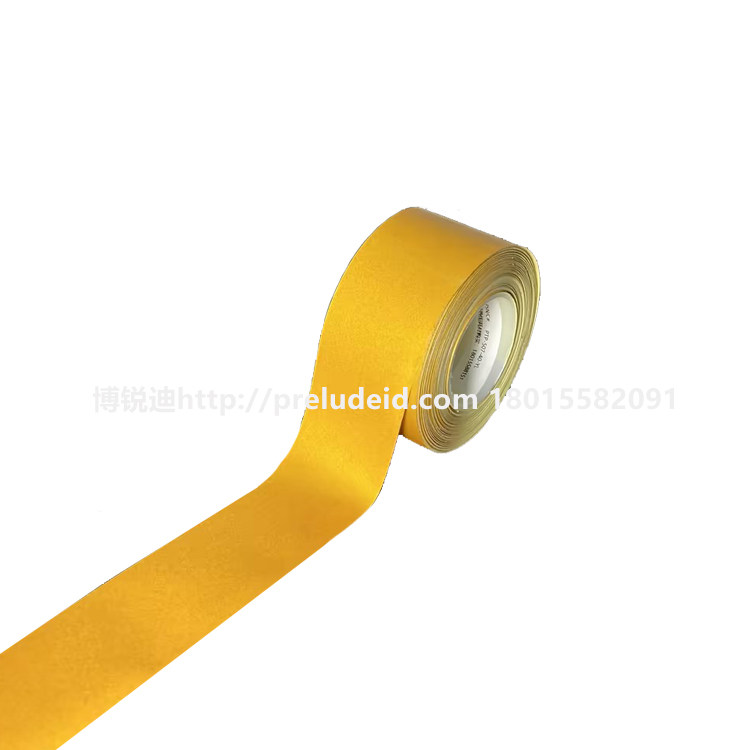

| 面材 | VINYL，厚度 4.3 mil，亮面 |

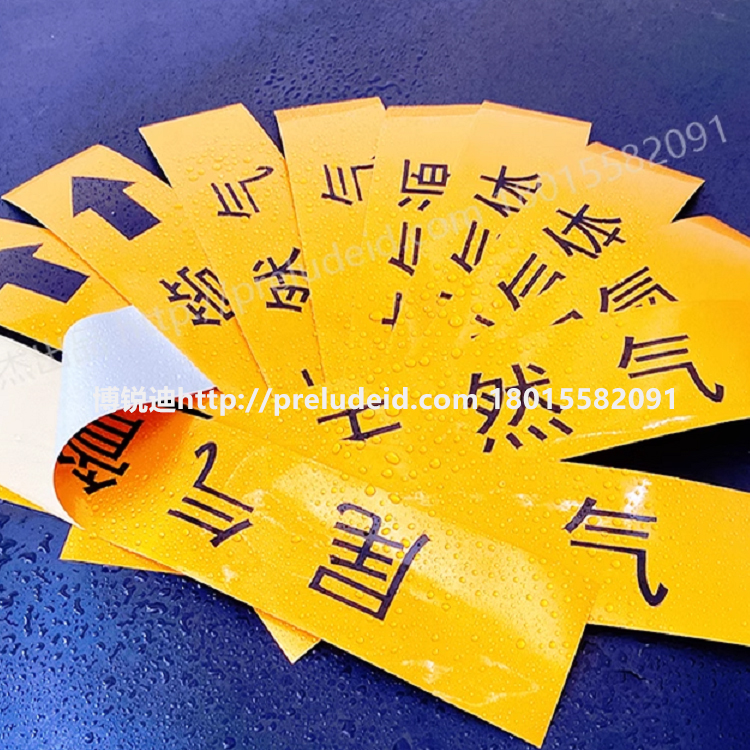

| 打印方式 | 热转印，按需打印（内容由现场打印，不预先印字） |
| 标称耐温 | -20 ~ 120 °C |
| 名称标注特性 | THT 耐腐蚀，介质标气体；本站未列明 THT 对应的项目与指标；本页名称与技术参数均未出现夜间可视相关用语 |
| 色标执行版本 | GB/ANSI；典型应用行业为石油、化工、电厂的管道标记标识 |
| 匹配碳带 | BRP-110-BK（深字） |
| 适配打印机 | BST3420 / BST211C |
| 耐候年限 / 背胶数据 / 耐化学介质具体项 / 最小贴合管径 | 本站该货号页面未列明，以该批次产品规格书为准 |
黄色规格的介质口径与幅宽分级怎么核对
一、幅宽按主干到末端分级配，不代表介质。同一介质全程应只用一种颜色，靠幅宽区分层级：主管廊用 100 mm 或 80 mm，支干管用 60 mm，支管用 50 mm，气源支管与取样点这类末端点位用本款 40 mm。本站同一 PTP507 系列里不同幅面的颜色与介质标注并不完全一致，同波段里既有用深底浅字的红色款，也有用浅底深字的本款黄色，下单前请先确认本项目采用的识别色分配表。
二、打印方向不能套用。幅宽同为 40 mm 时，底色的深浅决定了碳带方向：本站红色 40 mm 规格配浅色碳带，本款黄色 40 mm 配 BRP-110-BK 深色碳带。两者互换会导致印出来读不清，请按货号分别配带。
三、介质口径要先行确认。本页名称与技术参数把介质只标到「气体」，而本站同系列另有一款黄色百毫米规格标注的是耐侯用途且未标介质。同一颜色存在两种标注方式，批量采购前请确认本单位接受哪一种口径。
| 幅宽 | 本站同系列黄色页面的标注差异 | 用法与核对要点 |
| 40 mm（本款） | 黄 40 mm：名称标 THT 耐腐蚀气体，色标 GB/ANSI，碳带 BRP-110-BK | 仪表气支管、取样与吹扫引管、氮封小管等小口径末端点位 |
| 80 ~ 100 mm | 黄 80 mm 同样标 THT 耐腐蚀气体；黄 100 mm 页面标耐侯贴且未标介质，色标同为 GB/ANSI | 支干管到主管廊逐级加宽；幅宽只代表层级，不代表介质 |
二、打印方向不能套用。幅宽同为 40 mm 时，底色的深浅决定了碳带方向：本站红色 40 mm 规格配浅色碳带，本款黄色 40 mm 配 BRP-110-BK 深色碳带。两者互换会导致印出来读不清，请按货号分别配带。
三、介质口径要先行确认。本页名称与技术参数把介质只标到「气体」，而本站同系列另有一款黄色百毫米规格标注的是耐侯用途且未标介质。同一颜色存在两种标注方式，批量采购前请确认本单位接受哪一种口径。
典型应用场景
仪表气源支管与阀组气源
气动调节阀、切断阀的气源支管管径小、数量多，检修时最常遇到的是「认得出是气源管，认不出是哪一路」。40 mm 窄幅可在阀门前的短直段上逐路标注介质名称与去向。
取样、吹扫与氮封小管
取样点、吹扫接头、氮封引管常与其他小口径管线并排敷设，全程走向短、改管频繁，标识需要随时补打。按需打印的方式适合这种按现场实际点位临时输出的场景。
张贴与使用建议
1. 先对齐介质再打印。本页介质只标到「气体」，请先在现场识别色分配表里定位到具体气种，确认后再排版打印，避免整卷内容作废。
2. 碳带按页面列明型号配。匹配碳带为 BRP-110-BK，黄色浅面层须打印深色字，请勿与 40 mm 红色款的浅色碳带互换；建议先试打几张确认打印浓度再批量输出。
3. 贴合面除油除锈干燥。气体管线外壁常有防锈漆、积尘、保温层残胶与冷凝水，清洁后待充分干燥再贴；这一步比胶水本身更影响持久性。
4. 沿轴向展平。先定位一端再推压，用刮板赶出气泡，两端压实；管径较小时不要绕管一周搭接，避开焊缝、法兰根部与管夹位置。
选型提示：耐候年限、背胶数据、THT 对应的项目与指标及耐化学介质的具体种类与浓度本站该页未列明，沿海盐雾、露天敷设或特殊工况请在采购前说明。
2. 碳带按页面列明型号配。匹配碳带为 BRP-110-BK，黄色浅面层须打印深色字，请勿与 40 mm 红色款的浅色碳带互换；建议先试打几张确认打印浓度再批量输出。
3. 贴合面除油除锈干燥。气体管线外壁常有防锈漆、积尘、保温层残胶与冷凝水，清洁后待充分干燥再贴；这一步比胶水本身更影响持久性。
4. 沿轴向展平。先定位一端再推压，用刮板赶出气泡，两端压实；管径较小时不要绕管一周搭接，避开焊缝、法兰根部与管夹位置。
选型提示：耐候年限、背胶数据、THT 对应的项目与指标及耐化学介质的具体种类与浓度本站该页未列明，沿海盐雾、露天敷设或特殊工况请在采购前说明。
选型与询价
货号 002959 · PTP-507-40-YL 黄色气体管道标签，40 mm 宽，THT 耐腐蚀，GB/ANSI，30 米/卷，卷芯 45 mm，匹配碳带 BRP-110-BK，适配 BST3420 / BST211C。管路层级可搭配同系列 50 ~ 100 mm 幅面，气源支管与取样点用本款 40 mm。介质分配口径请先核对现场识别色分配表。选型咨询与询价请拨 18015583218，报货号即可核对规格。
