PTP-507-40-GN绿色GN/ANSI管道标签THT管道标识水管道反光贴
商品描述
产品概述
水系统的标识难点集中在末端，不在主管廊。主管段管径大、走向清楚，贴什么都认得出；难的是从支管分出去以后那最后半米——设备本体上的接管、取样冷却器的进出小管、溢流与排凝口，管径细、直段短，巡检时视线容易被设备挡住。这一段一旦标识不清，检维修时找错阀门的概率反而更高。
PTP-507-40-GN 对应的正是这一段：底纸与标签幅宽同为 40 mm，是本系列最窄的一档，同系列另有 100 mm、80 mm、60 mm 与 50 mm 四档，便于从主管到末端逐级收窄；面材 VINYL、厚度 4.3 mil、亮面，标称耐温 -20 ~ 120 °C，打印方式为 THT 热转印，用适配打印机现场打印内容。需要如实说明三点：一是本站该页面未列明反光等级、逆反射系数、耐候年限、背胶数据以及最小贴合管径，有量化要求的请先核对规格书；二是本页名称与技术参数均未标示耐化学介质指标，涉及加药或酸碱流体的管线请勿以本页规格作判断依据；三是本站绿色 100 mm 规格页面介质标注为自来水 / 进水 / 回水、色标 GB/ANSI，与本款及 80 / 60 / 50 mm 页面的「水管道 · GN/ANSI」写法不一致，请先用本单位识别色分配表对齐再排版。
PTP-507-40-GN 对应的正是这一段：底纸与标签幅宽同为 40 mm，是本系列最窄的一档，同系列另有 100 mm、80 mm、60 mm 与 50 mm 四档，便于从主管到末端逐级收窄；面材 VINYL、厚度 4.3 mil、亮面，标称耐温 -20 ~ 120 °C，打印方式为 THT 热转印，用适配打印机现场打印内容。需要如实说明三点：一是本站该页面未列明反光等级、逆反射系数、耐候年限、背胶数据以及最小贴合管径，有量化要求的请先核对规格书；二是本页名称与技术参数均未标示耐化学介质指标，涉及加药或酸碱流体的管线请勿以本页规格作判断依据；三是本站绿色 100 mm 规格页面介质标注为自来水 / 进水 / 回水、色标 GB/ANSI，与本款及 80 / 60 / 50 mm 页面的「水管道 · GN/ANSI」写法不一致，请先用本单位识别色分配表对齐再排版。
核心特点
窄40 mm，本系列最窄一档
底纸与标签幅宽同为 40 mm，本站同系列另有 100 / 80 / 60 / 50 mm 四档。越靠近设备本体的接管越细，很多管段两侧就是弯头、阀门或卡箍，留给标识的平直段只有一小截，宽幅贴上去容易被挤到边缘起翘。
水介质标注为水管道
本页名称与页面文字把介质标注为水管道。但本站绿色 100 mm 规格页面的介质标注却是自来水 / 进水 / 回水，且色标标 GB/ANSI，批量打印前请先对齐本单位现场识别色分配表。
反名称标注反光贴
本页名称标注反光贴，但反光等级、逆反射系数与耐候年限本站均未列明；现场对夜间辨识距离有量化要求的，请先索取该批次规格书核对。
配碳带 BRP-110-WT，适配 BST3420 / BST211C
页面列明匹配碳带 BRP-110-WT 浅字，适配 BST3420 与 BST211C。本站绿色 60 mm 规格页面列明的是 BRP-110-BK 深字，同为绿色、幅宽不同则碳带方向不一致，两者不可互换。
规格信息

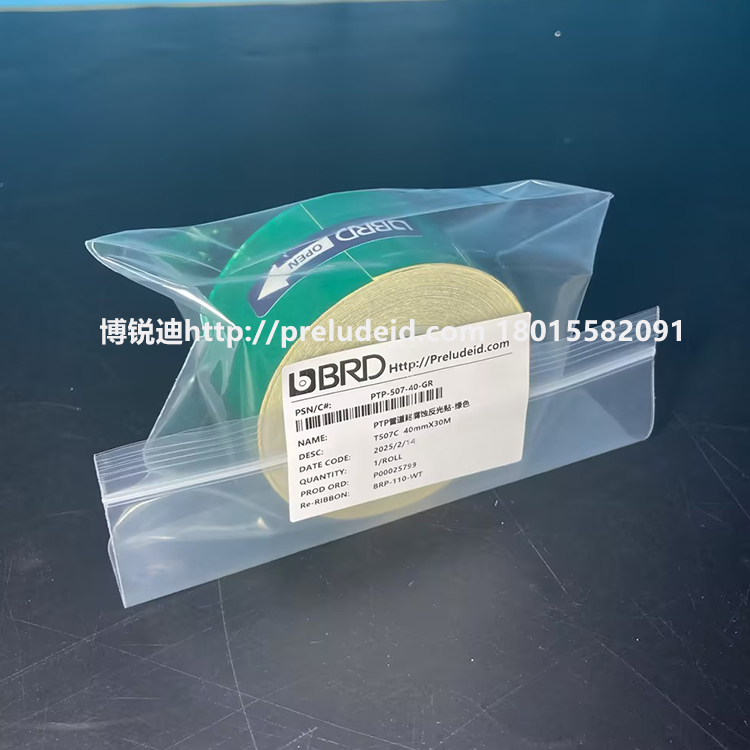

| 商品货号 / 型号 | 002961 · PTP-507-40-GN（PTP507 管道标识贴系列） |
| 面层颜色 / 介质标注 | 绿色（GN），本页介质标注为水管道 |

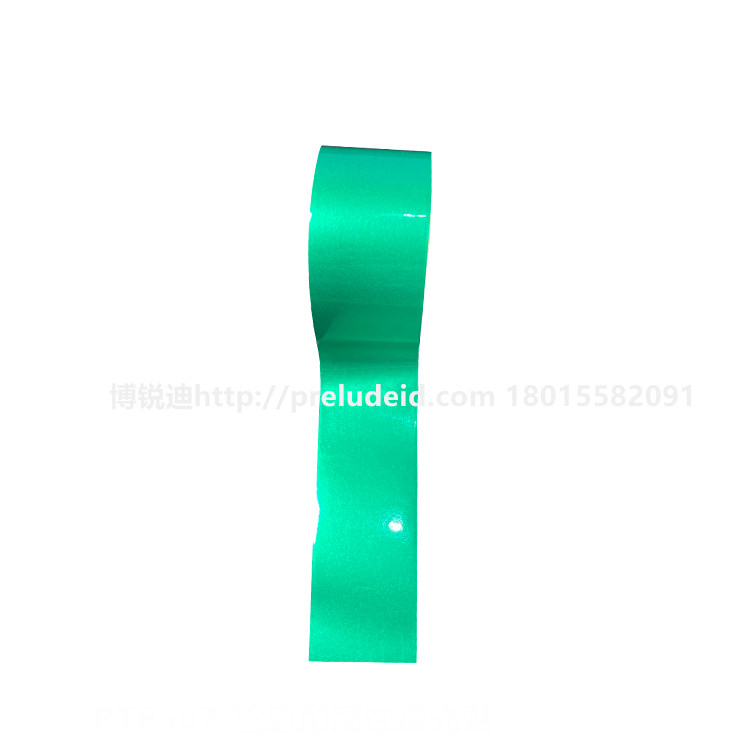

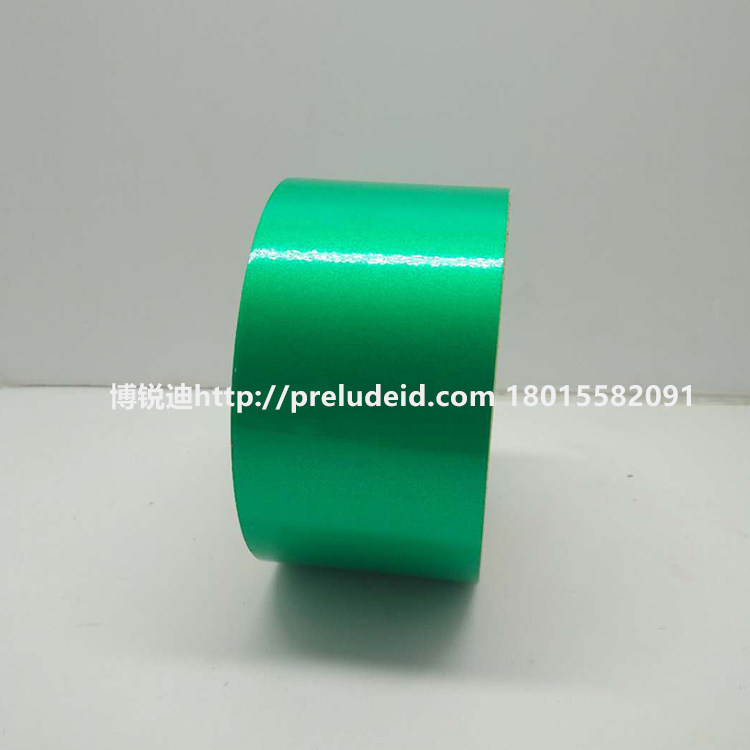

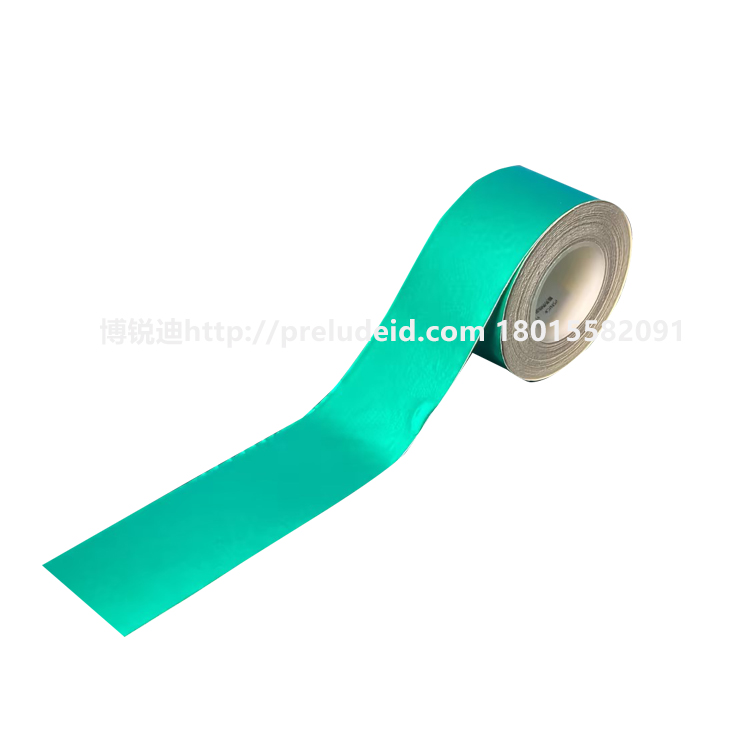

| 标签幅宽 / 底纸宽度 / 卷装 | 40 mm / 40 mm（本系列最窄一档）；30 米/卷，卷芯内径 45 mm |
| 面材 / 材质编号 | VINYL，厚度 4.3 mil，亮面；材质编号 PTP507 |
| 打印方式 | THT 热转印，配合适配打印机现场按需打印内容 |
| 标称耐温 | -20 ~ 120 °C |
| 名称标注特性 | 反光贴；反光等级与逆反射系数本站未列明；名称与技术参数未见耐化学介质标注 |
| 色标执行版本 | GN/ANSI；典型应用行业为石油、化工、电厂的管道标记标识 |
| 匹配碳带 | BRP-110-WT（浅字） |
| 适配打印机 | BST3420 / BST211C |
| 耐候年限 / 背胶数据 / 最小贴合管径 / 耐化学介质指标 | 本站该货号页面未列明，以该批次产品规格书为准 |
绿色水管道的幅宽分级与色标口径怎么核对
一、先确认绿色的介质口径。本页介质写的是水管道、色标 GN/ANSI；本站同系列 100 mm 规格页面写的是自来水 / 进水 / 回水、色标 GB/ANSI，系列内另有 GB、ANSI、GB/ANSI 等标注。同一颜色对应什么介质，请以本单位识别色分配表为准，必要时致电 18015583218 核对。
二、同一根水线只用一种颜色，靠幅宽分级。主管廊用 100 mm 或 80 mm，支干管用 60 mm，支管用 50 mm，取样点、排凝口与设备本体接管这类末端用本款 40 mm。
三、碳带按货号分别配。本款与同系列绿色 50 / 80 mm 页面列明 BRP-110-WT 浅字，而绿色 60 mm 页面列明 BRP-110-BK 深字。同为绿色、幅宽不同则碳带方向不一致，两者不可互换，装机前请按货号逐卷确认。
| 幅宽 | 本站同系列绿色规格的标注差异 | 用法与核对要点 |
| 40 mm（本款） | 绿 40 mm：介质标水管道，色标 GN/ANSI，碳带 BRP-110-WT 浅字 | 设备本体接管、取样点、溢流与排凝小管等末端点位 |
| 50 ~ 100 mm 与口径差异 | 绿 50 / 80 mm 页面碳带同为 BRP-110-WT，绿 60 mm 页面为 BRP-110-BK；绿 100 mm 页面介质标自来水 / 进水 / 回水、色标 GB/ANSI | 同一条水线只用一种颜色，靠幅宽分级；同色不同幅碳带方向不一致，不可互换 |
二、同一根水线只用一种颜色，靠幅宽分级。主管廊用 100 mm 或 80 mm，支干管用 60 mm，支管用 50 mm，取样点、排凝口与设备本体接管这类末端用本款 40 mm。
三、碳带按货号分别配。本款与同系列绿色 50 / 80 mm 页面列明 BRP-110-WT 浅字，而绿色 60 mm 页面列明 BRP-110-BK 深字。同为绿色、幅宽不同则碳带方向不一致，两者不可互换，装机前请按货号逐卷确认。
典型应用场景
机泵、机组与压缩机的冷却水接管
机封冲洗水、轴承冷却水、泵体冷却水套的进出口多在设备本体上，管径小、位置贴近地面或基座，平时视线容易被设备挡住。40 mm 窄幅能落在这一小段直管上，把介质、流向与接管用途一并标清。
取样冷却器、在线分析仪表与排凝溢流小管
取样点与排凝口零散布在各个框架上，编号随改造经常变动，最容易出现旧标签与实际点位对不上的情况；用同一卷材料逐个补打，能保证编号规则完全一致，也便于事后核对台账。
张贴与使用建议
1. 先对齐介质与色标再打印内容。本页介质标注为水管道，但同系列绿色 100 mm 页面写法不同，请先在识别色分配表里定位后排版，避免整卷内容作废。

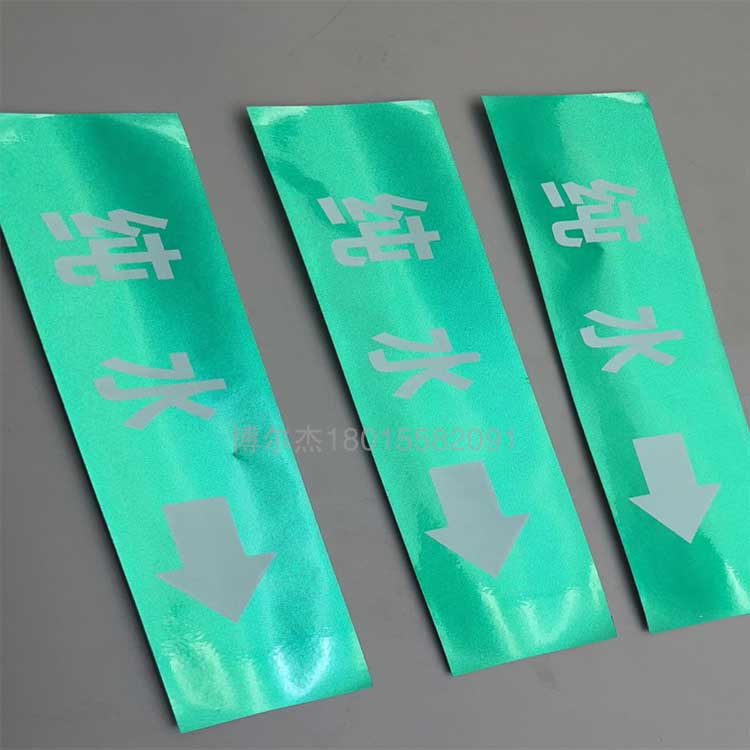

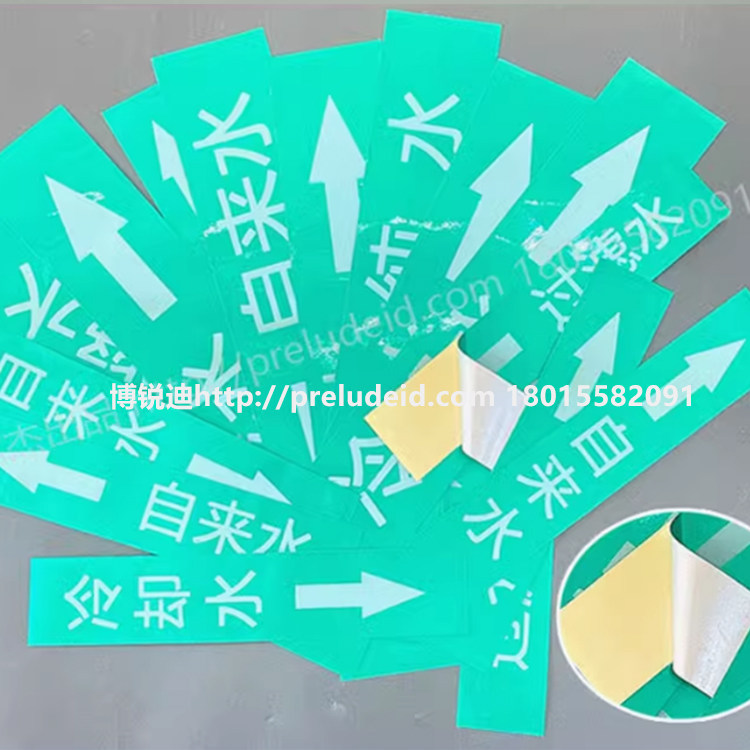

2. 窄幅排版先试打。40 mm 幅面有限，建议介质名、流向箭头与去向 / 编号分两行排，先打印几张贴到实际位置，按巡检站位确认可读距离后再批量输出。
3. 碳带按页面列明型号配。匹配碳带为 BRP-110-WT，请勿与同系列绿色 60 mm 的 BRP-110-BK 互换；更换碳带后建议先确认打印浓度。
4. 贴合面除水除油并干燥。取样点与排凝口附近常有滴水和油污水汽，先擦净、吹干，待表面回到常温后再贴；沿轴向展平压实两端即可，不要绕管一周搭接，避开焊缝与法兰根部。
选型提示：反光等级、逆反射系数、耐候年限、背胶数据与最小贴合管径本站该页未列明，本页名称与技术参数亦未标示耐化学介质指标；露天日照、靠近高温设备（标称上限 120 °C）或介质成分特殊的工况请在采购前说明。
2. 窄幅排版先试打。40 mm 幅面有限，建议介质名、流向箭头与去向 / 编号分两行排，先打印几张贴到实际位置，按巡检站位确认可读距离后再批量输出。
3. 碳带按页面列明型号配。匹配碳带为 BRP-110-WT，请勿与同系列绿色 60 mm 的 BRP-110-BK 互换；更换碳带后建议先确认打印浓度。
4. 贴合面除水除油并干燥。取样点与排凝口附近常有滴水和油污水汽，先擦净、吹干，待表面回到常温后再贴；沿轴向展平压实两端即可，不要绕管一周搭接，避开焊缝与法兰根部。
选型提示：反光等级、逆反射系数、耐候年限、背胶数据与最小贴合管径本站该页未列明，本页名称与技术参数亦未标示耐化学介质指标；露天日照、靠近高温设备（标称上限 120 °C）或介质成分特殊的工况请在采购前说明。
选型与询价
货号 002961 · PTP-507-40-GN 绿色 GN/ANSI 管道标签 THT 管道标识水管道反光贴，40 mm 宽，30 米/卷，卷芯 45 mm，VINYL 面材 4.3mil 亮面，-20 ~ 120 °C，匹配碳带 BRP-110-WT，适配 BST3420 / BST211C；管路层级可搭配同系列 50 ~ 100 mm 幅面，取样点与设备本体接管用本款 40 mm；介质与颜色分配请先核对现场识别色分配表。选型咨询与询价请拨 18015583218，报货号即可核对规格。
