TFG0022-507YL-5/20x10mm-B595电力/交通-亮面聚丙乙烯反光膜标签
商品描述
产品概述
反光膜标签与普通彩色不干胶的区别在面层的光学结构：普通面材靠漫反射呈现颜色，反光膜内部含回归反射结构，被头灯、手电或巡检灯照射时，光线会沿入射方向较多地返回，因此在暗环境下比同色普通标签更容易被发现。
本款的定位是微型点位规格。20×10mm 的标签面积极小，能容纳的信息量有限，通常只放编号、相序、线号或短代码，不用于承载多行说明文字；它的价值不在"看得清内容"，而在"低照度下能被看见并据此定位到具体点位"。电力场景里端子排、二次回路导线、开关柜内元件排布密集，标签必须做到薄而服帖，不能因翘角剐蹭邻线；交通场景里接线端子、线束分支、设备小件同样需要在巡检灯下快速对号。
需要说明的是，本页未列明面材厚度、反光等级、耐温区间与耐候年限；若使用环境对上述指标有明确门槛，请以该批次产品规格书为准，或先联系选型确认再采购。
本款的定位是微型点位规格。20×10mm 的标签面积极小，能容纳的信息量有限，通常只放编号、相序、线号或短代码，不用于承载多行说明文字；它的价值不在"看得清内容"，而在"低照度下能被看见并据此定位到具体点位"。电力场景里端子排、二次回路导线、开关柜内元件排布密集，标签必须做到薄而服帖，不能因翘角剐蹭邻线；交通场景里接线端子、线束分支、设备小件同样需要在巡检灯下快速对号。
需要说明的是，本页未列明面材厚度、反光等级、耐温区间与耐候年限；若使用环境对上述指标有明确门槛，请以该批次产品规格书为准，或先联系选型确认再采购。
核心特点
微型点位规格
20×10mm 的标签面只够排下短编号或代码，适合端子、线号、元件位这类定位优先的标识；需要多行说明文字的场合应另选更大版面。
亮面反光膜面层
面层为亮面聚丙乙烯反光膜，在有外部光源照射时形成回归反射，暗处先被发现；反光强度依赖照射角度与距离，并非自发光。

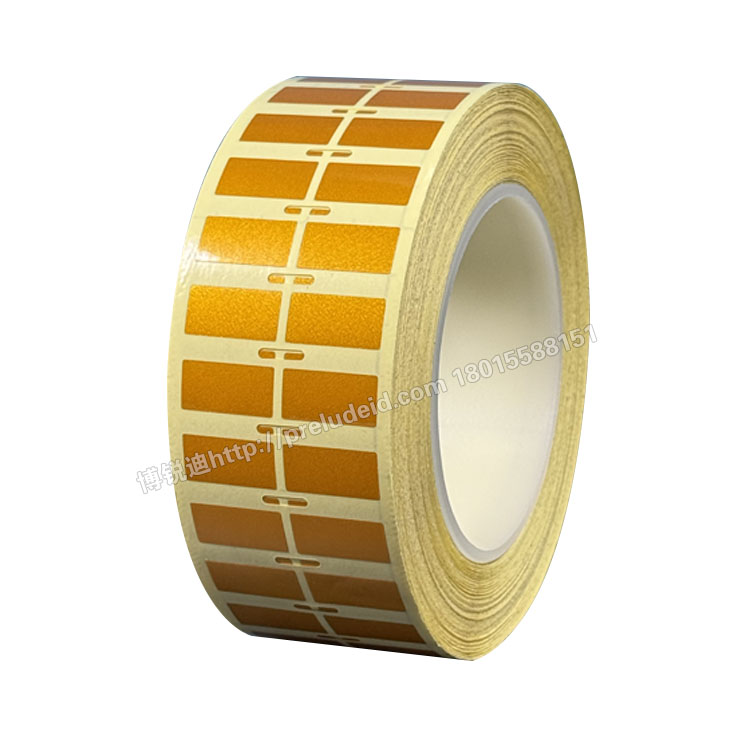

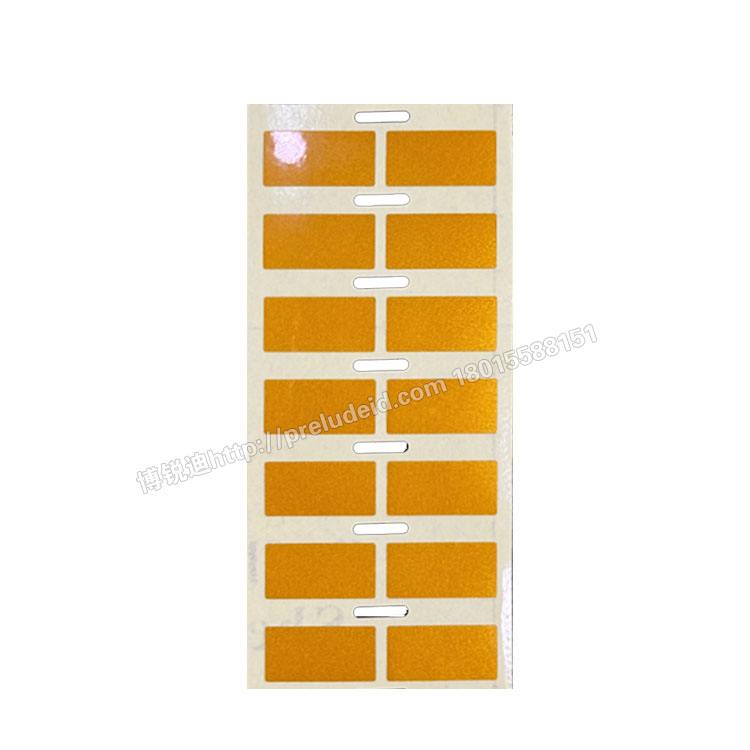

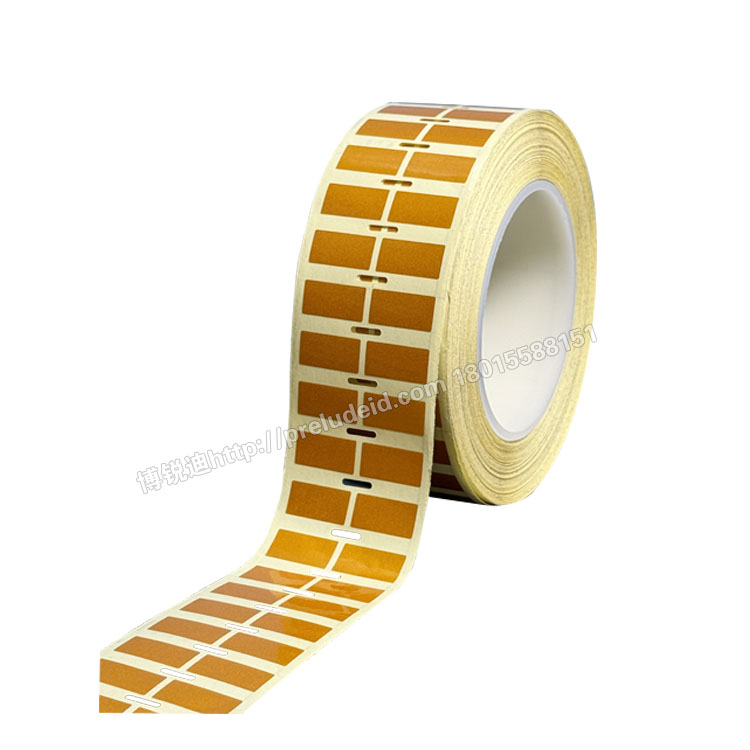

双列横版高密度卷装
49mm 底纸宽度下并排两列，每卷 5000 张，一次装机可覆盖大批量点位；打印排版必须按双列模板设置，否则容易整体偏移。
圆角与厚底打孔
R 角 1mm 的圆角处理，减少标签边角翘起与剐蹭邻线的可能；材质名称标注厚底打孔，具体孔型与适用侦测方式未在本页列明，装机前请核对。
规格信息
| 商品货号 | 002963 |
| 所属系列 | HPI 特定用途标签 · TFG507 反光标签 |
| 标签尺寸 | 宽 20 mm × 高 10 mm |
| 底纸宽度 | 49 mm |
| 打印区域宽度 | 23 mm（页面标注，与标签宽度口径不一致，见下方核对提示） |
| 边距 / 间距 / 跳距 | 3 mm / 3 mm / 5 mm |
| 圆角 | R 1 mm |
| 排列方式 | 横版，2 列 |
| 材质编号 | M507YL |
| 材质名称 | THT 亮面聚丙乙烯反光膜 · 彩色 · 厚底打孔 |
| 卷装数量 | 5000 张/卷 |
| 卷芯内径 | 76 mm |
| 匹配碳带 | BR300 系列 |
| 适用打印机 | TSC TTP342PRO / TSC MA3410P / CAB EOS2 / BRADY i7100 |
| 未在本页列明 | 面材厚度、反光等级、耐温区间、耐候年限、孔型与孔位，以该批次产品规格书为准 |
反光膜小标签怎么选
先判断标识对象是不是离散点位。如果现场要标的是端子、线号、元件位这类一个个独立的小目标，用 20×10mm 这类微型片材；要标的是一段连续管线或需要写清介质与流向的长条信息，成卷色带更合适。
再判断要不要夜间可辨。现场有常亮照明、只在白天或开灯状态下查看，普通铜板纸或合成纸小标签即可；需要在关灯、地下管廊、夜间巡检等低照度条件下被找到，才需要反光膜面层。
最后确认版面够不够。本款标签面积很小，若标识内容需要两行以上文字或带警示语句，请改用同系列更大版面规格，本款与 85×70mm 规格（货号 002962）可组合使用：大版面写说明，小标签定点位。
再判断要不要夜间可辨。现场有常亮照明、只在白天或开灯状态下查看，普通铜板纸或合成纸小标签即可；需要在关灯、地下管廊、夜间巡检等低照度条件下被找到，才需要反光膜面层。
最后确认版面够不够。本款标签面积很小，若标识内容需要两行以上文字或带警示语句，请改用同系列更大版面规格，本款与 85×70mm 规格（货号 002962）可组合使用：大版面写说明，小标签定点位。
| 对比对象 | 主要差异 | 何时选本款 |
|---|---|---|
| 同系列 85×70mm 反光膜标签 | 版面面积大，可排多行文字与警示语；本款仅 20×10mm，只够短编号 | 贴装面狭小、只需编号与点位定位时 |
| 普通铜板纸 / 合成纸小标签 | 无反光层，低照度下难以发现，成本更低 | 现场有常亮照明、需要夜间或暗处辨识时 |
| 成卷管道反光色带 | 按米计连续带状，适合长距离管线连续粘贴 | 标识对象是离散端子、元件与线号时 |
典型应用场景
电力二次回路与端子排编号
端子排、继电器、端子标记条与二次回路导线线号。这类位置元件密集、间距小，标签需要薄而服帖，边角不能翘起剐蹭相邻导线。
开关柜与配电箱元件标识
柜内照度低，巡检时头灯一照即可读取元件编号与相序，减少逐线核对的时间。
交通设施线束与接插件编号
信号机、路灯、监控杆与隧道配电箱内的线束分支、接插件编号，夜间维护时便于快速对号，降低误拔误接概率。
张贴与使用建议
1. 贴合面处理：微型标签贴合面积小，单位面积附着力有限，贴合面必须除油、除尘并充分干燥，否则边角会先翘起，这是能否持久的关键。
2. 先试打再批量：20×10mm 版面极小，字号与内容行数务必先试打，在实际巡检距离下确认可读后再批量打印。
3. 双列排版核对：本款为 2 列横版，打印模板需按 49mm 底纸、双列、跳距 5mm 设置，装机后先走纸定位再正式打印。
4. 打孔底纸与侦测方式：材质名称标注厚底打孔，孔型需与所用打印机的侦测方式匹配，改装机前请与装机机型一并核对。
5. 供货与计价口径：本页按 5000 张/卷标注，本站计价单位显示为「个」，下单前请确认供货形态与计价单位。
下单前请一并核对：① 页面标注打印区域宽度 23mm，大于标签宽度 20mm，二者口径不一致，排版前请确认实际可打印范围；② 型号中「5」与「B595」两段代号本页未作解释，请勿按字面推断含义；③ 反光等级、耐温区间、耐候年限未在本页列明，有指标要求时请以规格书为准。
2. 先试打再批量：20×10mm 版面极小，字号与内容行数务必先试打，在实际巡检距离下确认可读后再批量打印。
3. 双列排版核对：本款为 2 列横版，打印模板需按 49mm 底纸、双列、跳距 5mm 设置，装机后先走纸定位再正式打印。
4. 打孔底纸与侦测方式：材质名称标注厚底打孔，孔型需与所用打印机的侦测方式匹配，改装机前请与装机机型一并核对。
5. 供货与计价口径：本页按 5000 张/卷标注，本站计价单位显示为「个」，下单前请确认供货形态与计价单位。
下单前请一并核对：① 页面标注打印区域宽度 23mm，大于标签宽度 20mm，二者口径不一致，排版前请确认实际可打印范围；② 型号中「5」与「B595」两段代号本页未作解释，请勿按字面推断含义；③ 反光等级、耐温区间、耐候年限未在本页列明，有指标要求时请以规格书为准。
选型与询价
货号 002963 · 20×10mm 亮面聚丙乙烯反光膜标签（5000 张/卷，双列横版，配 BR300 系列碳带，适配 TSC TTP342PRO、TSC MA3410P、CAB EOS2、BRADY i7100）。
打印区域宽度口径、型号代号含义、反光等级与耐温耐候指标需按实际使用条件确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
打印区域宽度口径、型号代号含义、反光等级与耐温耐候指标需按实际使用条件确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
