TFG162-507GR-1.5/40x20mmB595电力/交通-亮面聚丙乙烯反光膜标签
商品描述
产品概述
反光膜标签与普通彩色不干胶的区别在面层的光学结构：普通面材靠漫反射呈现颜色，反光膜内部含回归反射结构，被头灯、手电或巡检灯照射时，光线会沿入射方向较多地返回，因此暗环境下比同色普通标签更容易被发现。
本款的定位是中间档横版编号条。40×20mm 的版面比微型点位规格宽，够排下一行编号加一段短代码，但仍是单行短信息载体，承载不了多行说明文字；它的典型用法是贴在成排的设备单元或分段设施上，编号条沿水平方向展开、贴装视高保持一致，巡检人员在设备正面扫视即可把一排编号读完，不必逐张凑近辨认。
需要说明的是，本页未列明面材厚度、反光等级与逆反射系数、耐温区间与耐候年限；若使用环境对上述指标有明确门槛，请以该批次产品规格书为准，或先联系选型确认再采购。
本款的定位是中间档横版编号条。40×20mm 的版面比微型点位规格宽，够排下一行编号加一段短代码，但仍是单行短信息载体，承载不了多行说明文字；它的典型用法是贴在成排的设备单元或分段设施上，编号条沿水平方向展开、贴装视高保持一致，巡检人员在设备正面扫视即可把一排编号读完，不必逐张凑近辨认。
需要说明的是，本页未列明面材厚度、反光等级与逆反射系数、耐温区间与耐候年限；若使用环境对上述指标有明确门槛，请以该批次产品规格书为准，或先联系选型确认再采购。
核心特点
中间档横版长条
40×20mm 比微型点位规格宽出一倍，一行可放下编号加短代码；横向展开配合统一贴装视高，成排设备扫读效率高；多行说明文字应另选更大版面。
亮面反光膜面层
面层为亮面聚丙乙烯反光膜，有外部光源照射时形成回归反射，暗处先被发现；反光强度依赖照射角度与距离，并非自发光，无光源环境下不产生亮度。
单列横版中等卷装

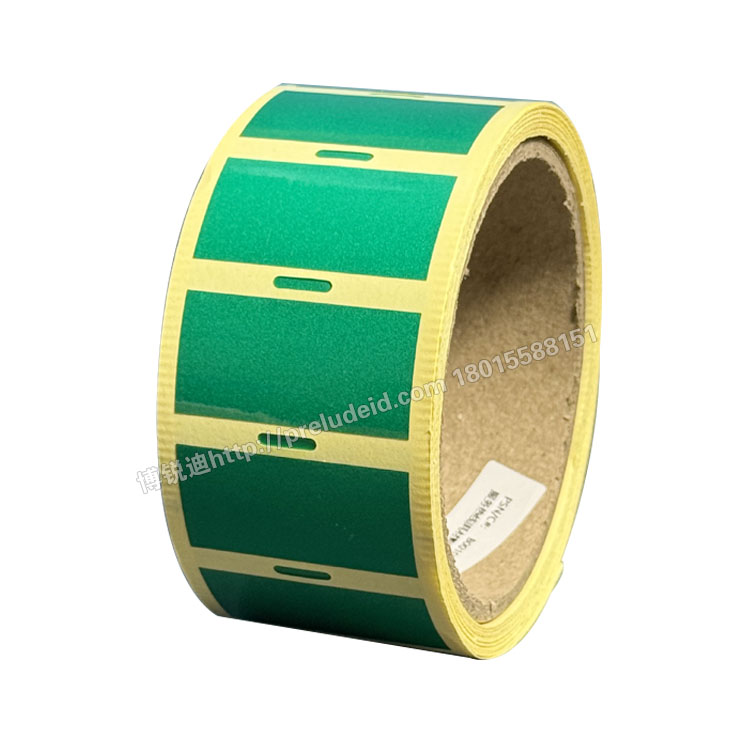

46mm 底纸下单列横版，每卷 1500 张；单列排版无需双列模板，模板设置更简单，卷装量居中，适合中等批量的编号条打印需求。
圆角与厚底打孔
R 角 1mm 圆角处理，减少边角翘起与剐蹭相邻部件的可能；材质名称标注厚底打孔，具体孔型与适用侦测方式本页未列明，装机前请核对。
规格信息
| 商品货号 | 002964 |
| 所属系列 | HPI 特定用途标签 · TFG507 反光标签 |
| 标签尺寸 | 宽 40 mm × 高 20 mm |
| 底纸宽度 | 46 mm |
| 打印区域宽度 | 40 mm（页面标注，与边距 3 mm 口径不一致，见下方核对提示） |
| 边距 / 间距 / 跳距 | 3 mm / 3 mm / 5 mm |
| 圆角 / 排列方式 | R 1 mm · 横版 1 列 |
| 材质编号 | M507GR |
| 材质名称 | THT 亮面聚丙乙烯反光膜 · 彩色 · 厚底打孔 |
| 卷装数量 | 1500 张/卷 |
| 卷芯内径 | 76 mm |
| 匹配碳带 | BR300 系列 |
| 适用打印机 | TSC TTP342PRO / TSC MA3410P / CAB EOS2 / BRADY i7100 |
| 未在本页列明 | 面材厚度、反光等级与逆反射系数、耐温区间、耐候年限、孔型与孔位，以该批次产品规格书为准 |
反光膜编号条怎么选
先判断一行内容够不够。编号加短代码能在一行内写完，用 40×20mm 这类横版长条；内容要写成多行说明或带警示语句，请改用同系列更大版面规格；只需要标记点位、编号本身极短，微型规格更省材料。
再判断要不要暗环境可辨。现场有常亮照明、只在开灯状态下查看，普通铜板纸或合成纸标签即可；需要在关灯、夜间巡检、地下空间等低照度条件下被找到，才需要反光膜面层。
最后确认贴装面形态。本款为横版长条，适合贴在呈条状展开的位置——成排柜体单元、桥架分段、围挡分段；贴装面本身是竖向窄条或圆形小件时，横向长条会显得突兀且不便于对齐，请改用方形或微型规格。
再判断要不要暗环境可辨。现场有常亮照明、只在开灯状态下查看，普通铜板纸或合成纸标签即可；需要在关灯、夜间巡检、地下空间等低照度条件下被找到，才需要反光膜面层。
最后确认贴装面形态。本款为横版长条，适合贴在呈条状展开的位置——成排柜体单元、桥架分段、围挡分段；贴装面本身是竖向窄条或圆形小件时，横向长条会显得突兀且不便于对齐，请改用方形或微型规格。
| 对比对象 | 主要差异 | 何时选本款 |
|---|---|---|
| 同系列 85×70mm 反光膜标签（货号 002962） | 版面大，可排多行文字与警示语；本款 40×20mm 只够一行编号加短代码 | 贴装面呈条状展开、内容为单行编号时 |
| 同系列 20×10mm 微型规格（货号 002963） | 面积更小只够短编号，卷装 5000 张；本款字符容量更大、卷装 1500 张 | 编号含前缀或短代码、需一眼读全时 |
| 普通铜板纸 / 合成纸标签 | 无反光层，低照度下难以发现，材料成本更低 | 现场需夜间或暗处辨识、成排扫读时 |
典型应用场景
配电柜与开关柜间隔编号条
柜体正面间隔、抽屉式单元、回路编号条。这类位置单元成排、编号格式统一，横版长条按同一视高贴齐后，巡检时一次扫读即可核对整排编号。
箱式变电站与配电室设施编号
箱变外壳、配电室门牌、电缆沟盖板与桥架分段编号，夜间巡检时灯光一照先看到编号位置，再靠近核对，减少逐段查找的时间。
交通与厂区设施分段编号
施工围挡分段、临时通道标识、厂区道路设施、车库柱角与管道支架编号条，横向长条便于沿设施走向连续贴装并保持编号顺序可读。
张贴与使用建议
1. 贴合面处理：金属喷塑柜面、塑料面板与漆面常带脱模剂、粉尘或水汽，贴合前先擦净并充分干燥，这是能否持久的关键。
2. 先试打再批量：40×20mm 版面为单行容量，字号与字符数务必先试打，在实际巡检距离下确认可读后再批量打印。
3. 单列排版核对：本款为 1 列横版，打印模板需按 46mm 底纸、单列、跳距 5mm 设置，装机后先走纸定位再正式打印。
4. 打孔底纸与侦测方式：材质名称标注厚底打孔，孔型需与所用打印机的侦测方式匹配，改装机前请与装机机型一并核对。
5. 供货与计价口径：本页按 1500 张/卷标注，本站计价单位显示为「个」，下单前请确认供货形态与计价单位。
下单前请一并核对：① 页面标注打印区域宽度 40mm，与标签宽度 40mm 相同，同时又标注边距 3mm，二者口径不一致，排版前请确认实际可打印范围；② 型号中「1.5」与「B595」两段代号本页未作解释，请勿按字面推断含义；③ 材质名称标注彩色，型号中颜色代号与实际面材颜色的对应关系未列明，站内同系列另有 507YL 规格，订购前请确认所需颜色；④ 反光等级、耐温区间与耐候年限未在本页列明，有指标要求时请以规格书为准。
2. 先试打再批量：40×20mm 版面为单行容量，字号与字符数务必先试打，在实际巡检距离下确认可读后再批量打印。
3. 单列排版核对：本款为 1 列横版，打印模板需按 46mm 底纸、单列、跳距 5mm 设置，装机后先走纸定位再正式打印。
4. 打孔底纸与侦测方式：材质名称标注厚底打孔，孔型需与所用打印机的侦测方式匹配，改装机前请与装机机型一并核对。
5. 供货与计价口径：本页按 1500 张/卷标注，本站计价单位显示为「个」，下单前请确认供货形态与计价单位。
下单前请一并核对：① 页面标注打印区域宽度 40mm，与标签宽度 40mm 相同，同时又标注边距 3mm，二者口径不一致，排版前请确认实际可打印范围；② 型号中「1.5」与「B595」两段代号本页未作解释，请勿按字面推断含义；③ 材质名称标注彩色，型号中颜色代号与实际面材颜色的对应关系未列明，站内同系列另有 507YL 规格，订购前请确认所需颜色；④ 反光等级、耐温区间与耐候年限未在本页列明，有指标要求时请以规格书为准。
选型与询价
货号 002964 · 40×20mm 亮面聚丙乙烯反光膜标签（1500 张/卷，单列横版，配 BR300 系列碳带，适配 TSC TTP342PRO、TSC MA3410P、CAB EOS2、BRADY i7100）。
打印区域宽度口径、型号代号含义、面材颜色与反光等级、耐温耐候指标需按实际使用条件确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
打印区域宽度口径、型号代号含义、面材颜色与反光等级、耐温耐候指标需按实际使用条件确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
