TEP120-8593/45x15博锐迪BRD- 银色发泡聚酯复合面板标签
商品描述
产品概述
面板标签里有两类需求：一类是贴短代码，贴上后由人对照台账读数；另一类是贴上就能直接读懂的功能说明。本款面向第二类需求设计：45×15mm 的版面宽度是一行文字的合理容量，按键旁、指示灯旁、端子排旁贴一条，说明文字直接可见。面材为银色发泡聚酯复合不干胶，竖版 1 列排列适合按台设备、按点位逐张打印补贴。
需要特别提示的是，本页技术参数中打印区域宽度标为 45 mm，与标签宽度相同，但同页边距标 10 mm，两处口径直接影响排版可用宽度。请在下单前与售前核对实际可打印范围，并以产品规格书为准；胶系、面材厚度与耐温指标页面未列明，一并核对后再采购。
需要特别提示的是，本页技术参数中打印区域宽度标为 45 mm，与标签宽度相同，但同页边距标 10 mm，两处口径直接影响排版可用宽度。请在下单前与售前核对实际可打印范围，并以产品规格书为准；胶系、面材厚度与耐温指标页面未列明，一并核对后再采购。
核心特点
45×15mm 大幅面，一行完整功能文字
同系列 20×7mm 款只够排一行短代码，本款宽度翻倍，一行内可排出完整的功能说明或设备名称加编号，贴在点位旁即可直接读懂，不必再翻台账。

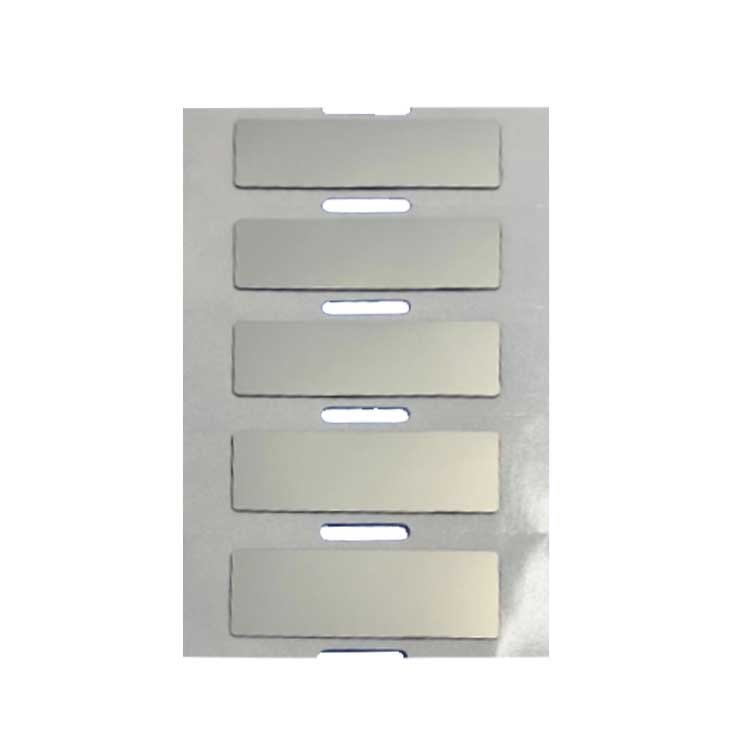

银色发泡聚酯复合面材
面材为银色发泡聚酯复合不干胶（材质编号 B8593），银色面层与金属面板、机柜柜体底色接近，贴在面板上不突兀；R 角 1mm 圆角便于从底纸剥离。
竖版 1 列，单张出标
排列方式为竖版 1 列，一次出一张，适合按台设备、按点位逐张打印补贴；与同系列 4 列连排的批量规格形成分工，混线生产时按需各取。
500 张/卷，BR300 碳带配套
500 PCS/ROLL、卷芯 76mm，匹配 BR300 系列碳带，页面标注适配 BTP4300 / 600 系列打印机。
规格信息
| 型号 | TEP120-8593/45x15 |
| 商品编号 | 002993 |

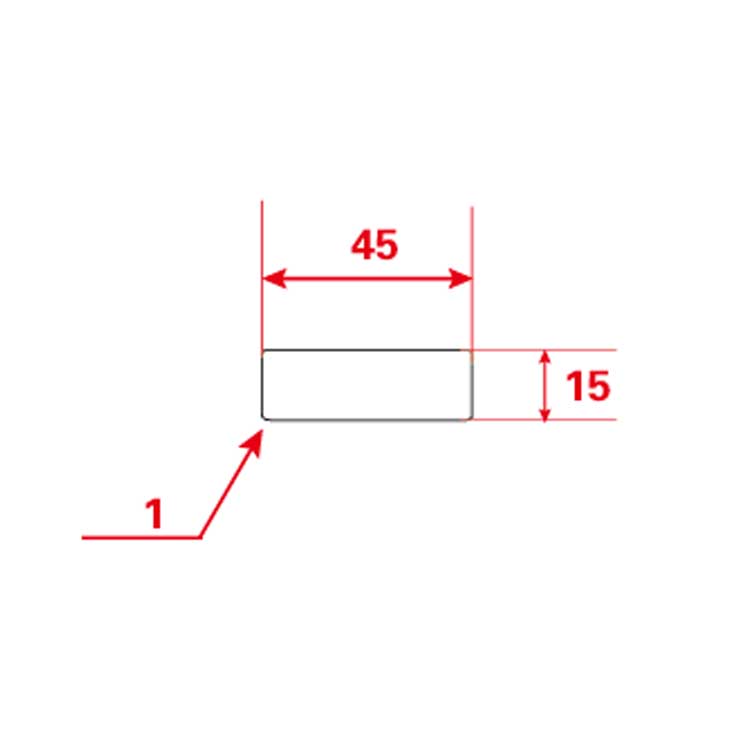

| 标签尺寸 | 45 × 15 mm（竖版，1 列） |
| 底纸宽度 | 65 mm |
| 面材 / 颜色 | 发泡聚酯复合不干胶（银色） |
| 材质编号 | B8593 |
| 圆角 R 角 | 1 mm |
| 边距 / 间距 / 跳距 | 10 mm / 7 mm / 7 mm |
| 每卷张数 | 500 PCS/ROLL |
| 卷芯内径 | 76 mm |
| 匹配碳带 | BR300 系列 |
| 适配打印机 | BTP4300 / 600 系列 |
| 打印区域宽度 | 页面标 45 mm，与标签宽度相同，但同页边距标 10 mm，可打印范围请下单前核对 |
| 胶系 / 面材厚度 / 耐温耐候指标 | 页面未列明，以产品规格书为准 |
面板标签幅面与形态怎么选
| 对比对象 | 主要差异 | 什么时候选本款 |
|---|---|---|
| 同系列 20×7mm 款（002991） | 同属 TEP945C 面板标签系列，同为银色发泡聚酯复合、500 张/卷、BR300 耗材；差异在幅面与排列：002991 为 20×7mm 窄长条、横版 4 列连排，本款为 45×15mm、竖版 1 列 | 点位只贴短代码、成排批量出标选 002991；点位旁要贴一行完整功能文字、按台逐张补打选本款 |
| 本站 10×10mm 方形不干胶（002972） | 002972 为 10×10mm 方形、亚白乙烯面材、4 列连排，主打元件位号；本款为 45×15mm 长条、银色发泡聚酯复合，主打功能文字标注 | 只标元件位号、空间极小时选方形款；需要一行说明文字且面板底色偏金属色时选本款 |
| 本站预印可打印标签（002974 / 002975） | 预印款为固定图文加留白补打的两段式，面材以铜版纸镀银、PP 为主；本款为全空白现场打印，版面内容完全由现场决定 | 内容固定占比高、开箱即贴选预印款；内容逐台不同、需现场打印选本款 |
下单前建议先核对五件事：一是打印区域宽度，页面标 45 mm 与标签宽度相同，但同页边距标 10 mm，若边距为左右各留，实际可打印宽度应小于 45 mm，请先与售前确认可打印范围再定排版；二是编号口径，型号 TEP120-8593、材质编号 B8593、分类名 TEP945C 三套编号的对应关系页面未说明；三是排列口径，页面标竖版 1 列，而 45×15mm 为宽短版面，横竖判定的基准页面未解释；四是适配机型，本页标 BTP4300 / 600 系列，同系列另一货号页面标多款品牌机型，两页口径不同，请按实际装机条件核对；五是数量口径，按卷供货 500 PCS/ROLL，本站计价单位为「个」，请核对折算方式。另胶系、面材厚度、耐温指标页面未列明。
典型应用场景

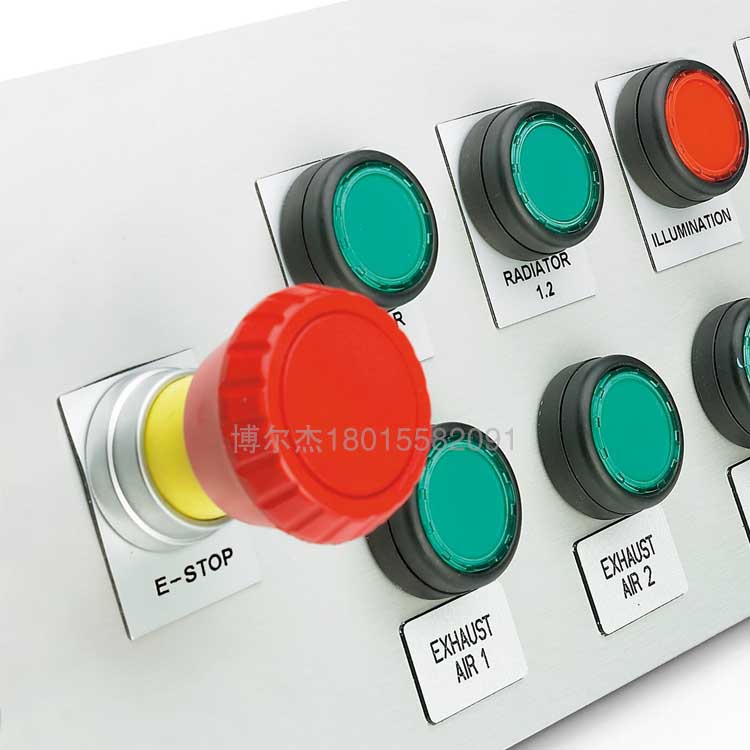

设备面板按键功能标注
启动、停止、复位、急停这类按键旁，贴一行功能说明，操作者不用记忆或翻手册；45mm 宽度恰好容纳一条完整短语，贴在按键与按钮簇下方不遮挡操作。
机柜与配电屏元件说明
配电屏、控制柜内的断路器、继电器、端子排，除位号外常需注明回路名称或去向；竖版 1 列单张出标，按回路逐张打印补贴，与台账逐条对应。
医疗与通信设备点位说明
页面将面板、医疗、通信行业列入应用场景：设备主机附件、机柜端口段需要一段可直接读懂的文字说明时，用本款现场打印逐点补标；特殊环境要求请先与售前确认。
张贴与使用建议
1. 先核对可打印范围再排版：页面标注的打印区域宽度（45 mm）与标签宽度相同，但边距标 10 mm，排版前请先与售前确认实际可用宽度，用少量标签试打，确认字号与单行容纳字数后再批量。
2. 一行文字控制长度：45×15mm 建议排一行功能说明或「名称加编号」，不要折成多行小字；文字精简到一眼读完，贴合位置与视线平齐。

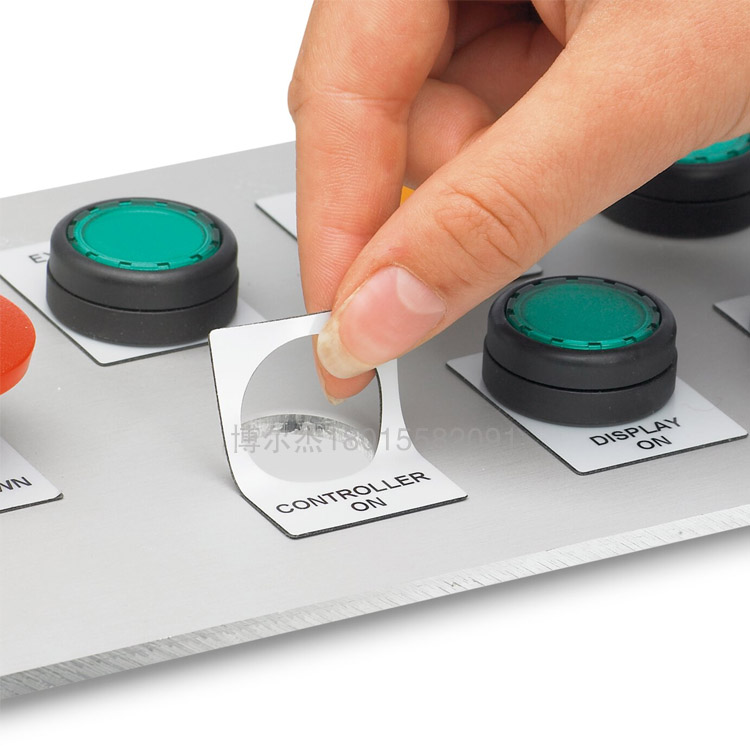

3. 贴合面处理：面板、柜体表面先擦净粉尘与油污并干燥；贴后用指腹从中心向四周压实，R 角 1mm 的四角尤其压到位，避免边角起翘。
4. 装机与耗材匹配：匹配 BR300 系列碳带，页面标注适配 BTP4300 / 600 系列；跨机型使用前先试打确认套准与浓度，卷装避光避潮存放，卷芯 76mm 与装卷轴径匹配后再上机。
选型提示：本页未列明胶系、面材厚度、耐温与耐候指标；型号、材质编号、分类名三套编号的对应关系与竖版排列的判定基准也未说明，采购或询价时请一并提供装机条件与使用环境。
2. 一行文字控制长度：45×15mm 建议排一行功能说明或「名称加编号」，不要折成多行小字；文字精简到一眼读完，贴合位置与视线平齐。
3. 贴合面处理：面板、柜体表面先擦净粉尘与油污并干燥；贴后用指腹从中心向四周压实，R 角 1mm 的四角尤其压到位，避免边角起翘。
4. 装机与耗材匹配：匹配 BR300 系列碳带，页面标注适配 BTP4300 / 600 系列；跨机型使用前先试打确认套准与浓度，卷装避光避潮存放，卷芯 76mm 与装卷轴径匹配后再上机。
选型提示：本页未列明胶系、面材厚度、耐温与耐候指标；型号、材质编号、分类名三套编号的对应关系与竖版排列的判定基准也未说明，采购或询价时请一并提供装机条件与使用环境。
选型与询价
货号 002993 · 45×15mm 银色发泡聚酯复合面板标签（竖版 1 列，500 张/卷）。
可打印范围、适配机型与装机条件需按实际使用环境确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
可打印范围、适配机型与装机条件需按实际使用环境确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
