TH332-302/23x9mmPP防水HPI高性能标签适用于产品标识/线缆标记
商品描述

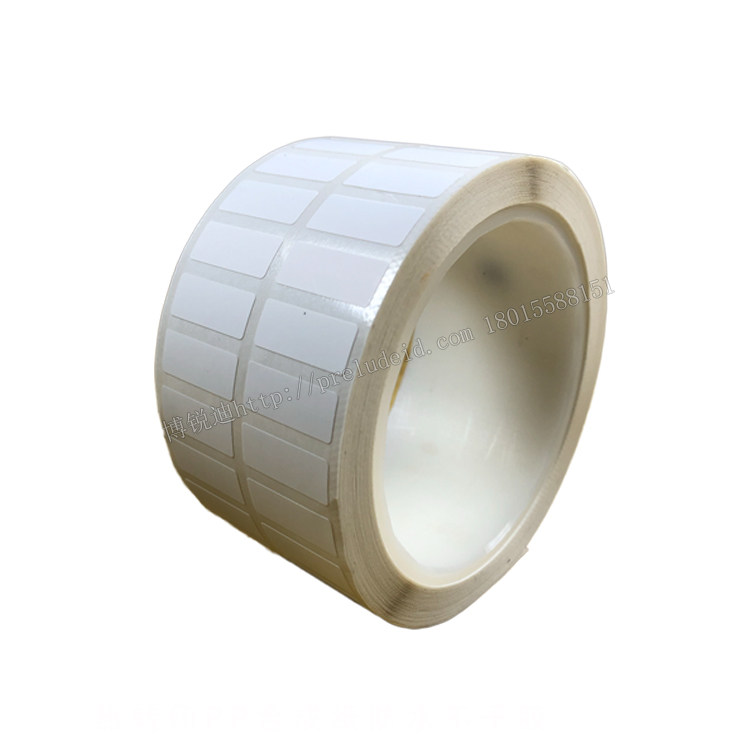

TH332-302 卷装实拍 · 23×9mm 横版双列
BRD 博锐迪 · TH 系列
TH332-302 亚白PP合成纸标签
23×9mm 横版 · 底纸 55mm · 双列并排 · T302/B5402 PP合成纸革底 · 3000枚/卷 · 76mm卷芯
23×9mm2 列并排3000PCS/卷76mm卷芯
产品概述
TH332-302 是以 T302/B5402 亚白PP合成纸（革底）为面材、单枚尺寸 23×9mm 的横版卷装热转印标签，双列并排、底纸宽度 55mm、每卷 3000 枚，适配 BRADY 贝迪 I7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P 等桌面机型，主要用于端子排与继电器位号标识、模块与接插件小面标记、样品管与分格仓位编号。在超小面标签家族里，23×9mm 是"多留一点余量"的档位：横向比 20mm 小方款宽出 3mm，一行能多排两三个字符，竖向 9mm 也让两行小字不显拥挤；对于编号略长、又不想直接跳到大版面的用户，这一档往往是刚好合身的中间解。PP 合成纸面材不吸水、耐撕裂，贴在端子排、塑料外壳与金属小件上，遇擦拭与轻微摩擦后印层保持完整。
规格速览：23×9mm 横版双列；底纸 55mm；边距 3mm、间距 3mm、跳距 3mm、R角 1mm；面材 T302 亚白PP合成纸革底；3000PCS/卷，卷芯 76mm；适配 BRADY 贝迪 I7100 / CAB 凯博 SQUIX 4M / SATO 佐藤 CL4NX Plus / TSC 台半 MA3400P。
核心特点
从小面双列标识作业看这只标签的四个要点
宽
23mm一行多容两三字符
横向 23mm 相比 20mm 小方款多出 3mm 行程，编号规则里多出的后缀、批次尾号不必缩字硬塞；字号维持可读档位，扫码与目视核对都更稳。
行
9mm高度两行小字从容
竖向 9mm 支持按"位号在上、状态在下"排两行小字，比 8mm 高度款多出约一成的行距余量，打印更不易上下贴边。
列
双列出标按对撕取
同一条底纸上两列同时出标，打印与分配按对推进；给端子排、成对小件逐枚张贴时，左右手各取一列效率更高。
材
PP合成纸耐水耐擦
亚白 PP 合成纸革底不吸水、抗撕裂，端子排清扫、小件擦拭后标签不卷边不破面；防潮柜与低温环境下的粘性表现也比普通铜版纸稳定。
规格参数
以下参数来自产品参数栏实测值，选型前请核对
| 货号 | TH332-302 |
| 材质编号 | T302 |
| 材质名称 | 亚白/PP合成纸不干胶 革底 |
| 标签尺寸 | 23 × 9 mm（宽 × 高） |
| 底纸宽度 | 55 mm |
| 排列方式 | 横版 · 2 列 |
| 边距 / 间距 / 跳距 | 3 mm / 3 mm / 3 mm |
| R角 | 1 mm |
| 打印方式 | 热转印（碳带打印） |
| 数量 / 卷芯 | 3000 PCS/卷 · 76 mm |
| 参数栏碳带 | BRB00 系列（该编号与同族其他规格标注不一致，疑为笔误，下单前请致电确认） |
| 适配打印机 | BRADY 贝迪 I7100 / CAB 凯博 SQUIX 4M / SATO 佐藤 CL4NX Plus / TSC 台半 MA3400P |

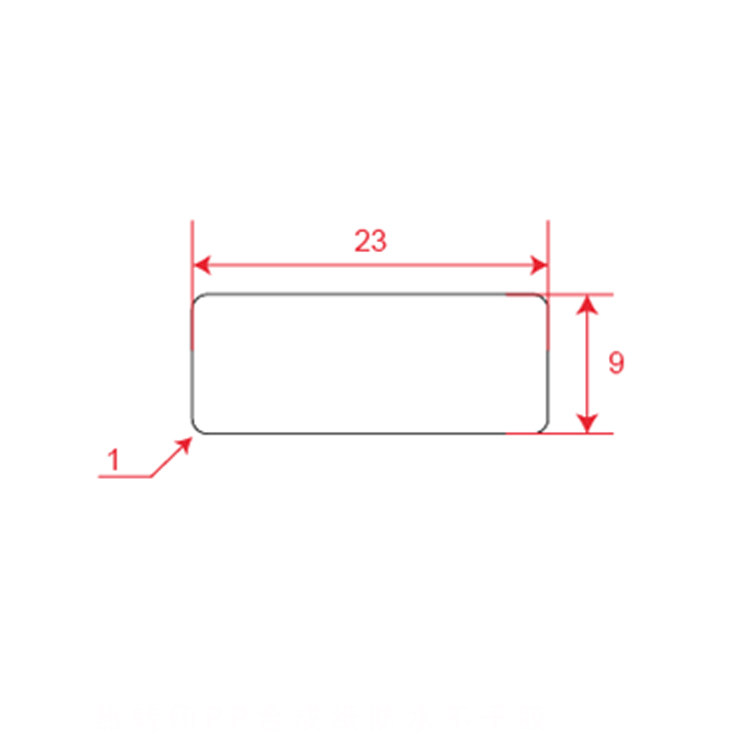

尺寸示意：23×9mm 横版，R角 1mm
典型应用场景
围绕位号标识与双列出标展开
端 端子排与继电器位号
在端子排、继电器与空开侧面逐位贴"位号+回路号"，23×9mm 正好落在端子侧面可用带内；双列出标与成排端子的贴标顺序一一对应，贴完一排再撕下一组。
模 模块与接插件小面标记
给电源模块、通信模块与接插件外壳贴型号缩写与通道号；小面标签不遮挡出厂丝印，PP 合成纸耐擦拭，现场拆装后信息仍可辨认。
管 样品管与离心管编号
管径较细的样品管、冻存管外壁贴短编号，9mm 高度顺管身环绕或纵向平贴均可；防潮与低温存放场景下面材不吸水、不易脱落。
格 分格料盒与抽屉仓位
给零件盒分格、元件柜抽屉做仓位牌，单枚 23×9mm 贴在格口边缘或隔板正面；3000 枚大卷足够一次性完成整面仓位系统。
同族版面怎么选
面材与打印方式相同，差别在版面尺寸与排列列数
20×8mm（TH334-302）
本族最小面双列款，适合线号、位号这类信息最短的场景；编号偏长时会觉得横向局促。
23×9mm（本款 TH332-302）
比 20×8 每枚多出 3mm 宽、1mm 高的余量，底纸 55mm、3000 枚/卷；小面标识里"字号不将就"的平衡档。
50×10 / 60×20mm
需要排一整串编号、日期批次或标准一维码时选这两个长条档位；多行说明则上 50×25mm 以上。

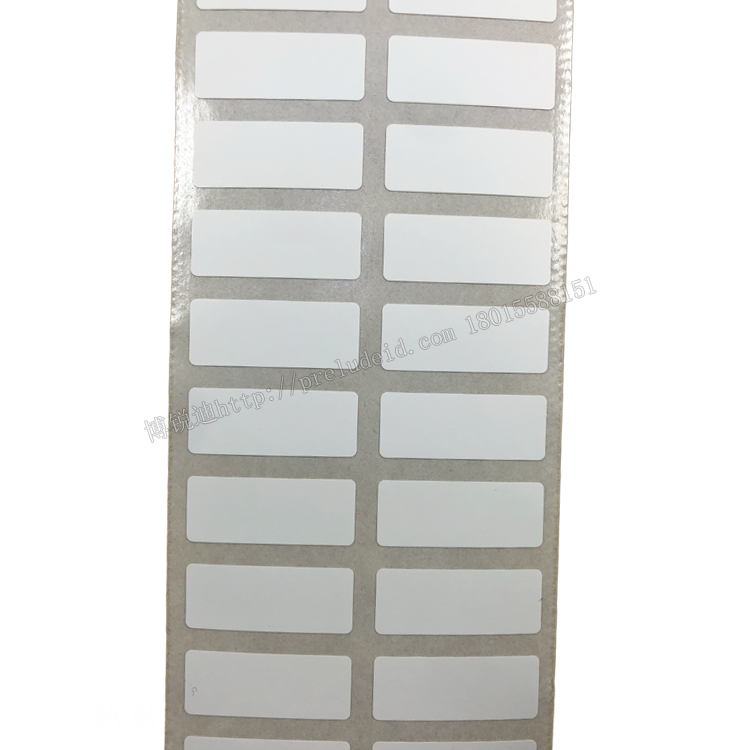

23×9mm 双列平铺排列实拍

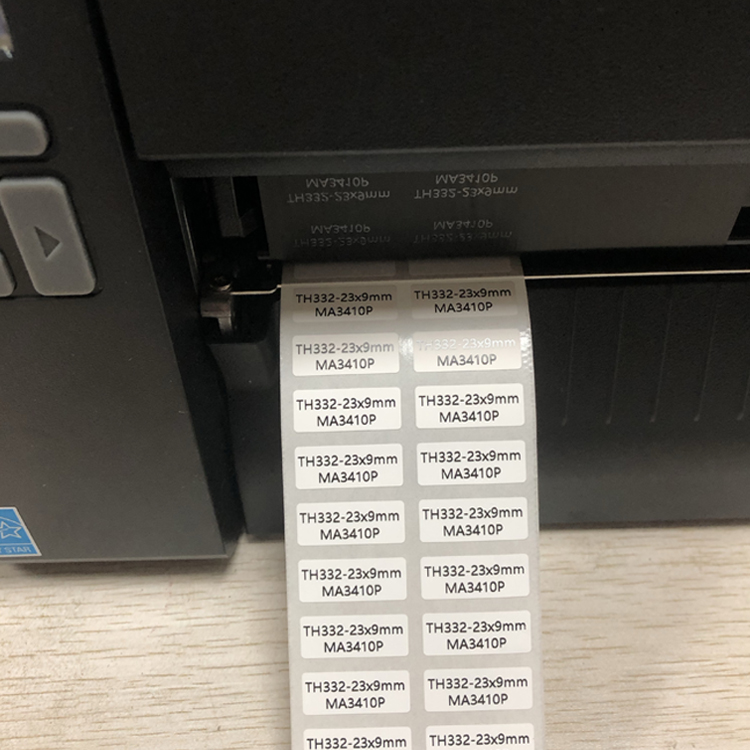

桌面机连续出标实拍（印样 TH332-23x9mm）
双列模板设置时请按"两枚 23×9mm + 列间 3mm 间距"校验横向总宽，装卷后校正左右限位再批量出标；两列内容建议按使用顺序左右分组排版，避免现场张贴时左右列混用造成位号错位。
常见问题
下单与使用前最常被问到的三件事
Q：这只标签配哪种碳带？
A：产品参数栏标注为 BRB00 系列，该编号与同族其他规格标注的碳带系列不一致，疑为录入笔误；9mm 高度内的两行小字对浓度与碳带搭配敏感，建议下单前致电确认后再批量采购。
Q：23×9mm 和 20×8mm 怎么选？
A：两者都是双列小面款：位号、线号等极短信息选 20×8mm 即可；编号带后缀、需要两行小字且行距不局促时选本款 23×9mm，每枚多出的余量正好用在字号上。
Q：两行小字打印发虚怎么办？
A：先确认打印浓度与速度匹配，再检查碳带与 PP 面材搭配；建议试打若干枚后在实物上做擦拭与扫码验证，确认最小字符可读、码值一次识读后再放量。
选型与打印建议
四步确认这只标签是否合适
1
核对打印机与卷芯规格
本款卷芯 76mm、底纸宽度 55mm，请确认打印机支持该内径与走纸宽度；参数栏四款机型可直接参考，其他机型建议先试装一卷。
2
确认碳带型号与浓度
参数栏碳带编号疑有笔误，请先致电确认；小字双列对浓度敏感，批量前按实际速度试打，验证小字与条码均清晰。
3
按双列模板校验版面
标签 23×9mm、2 列、边距与间距均为 3mm、R角 1mm，模板按此设置；二维码四周保留静区，两列内容分组排版防止串位。
4
实物试贴验证
取 5–10 枚贴在端子排、管壁或格口等实际表面，做擦拭与低温测试，确认 24 小时后无翘边、信息可读，再放量下单。
注意：PP合成纸不耐高温，烘烤、高温灭菌与焊接飞溅场景请改用耐高温 PET 材质型号；细管与曲面粘贴请顺走向按压边缘，小面标签撕取时沿底纸平撕，避免胶面被指纹污染影响附着。
需要批量报价或定制尺寸？
TH332-302 支持按需定制尺寸与模切，提供样品试用。
询价热线 18015583218
