TH333-302/50X10mmPP防水HPI高性能标签适用于产品标识/线缆标记
商品描述

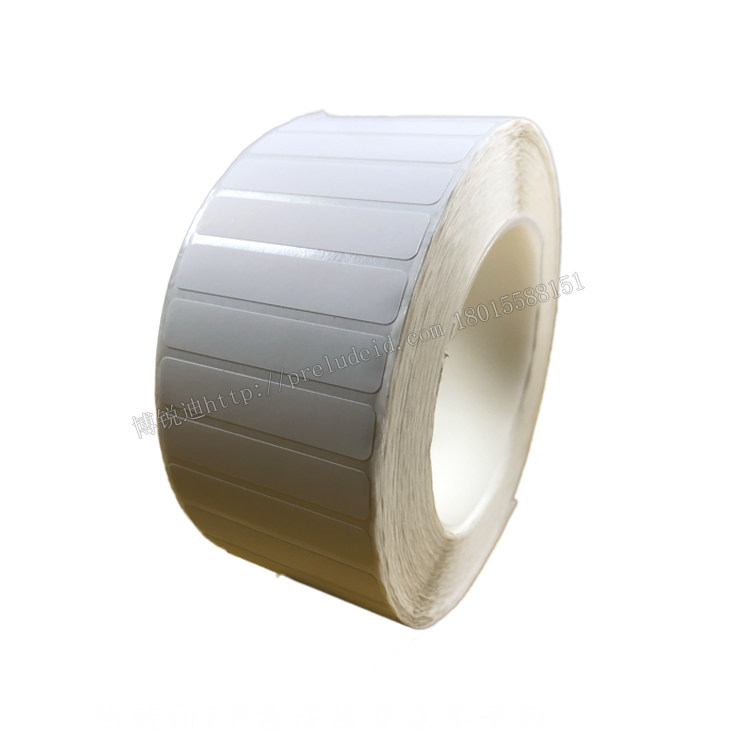

TH333-302 卷装实拍 · 50×10mm 横版单列
BRD 博锐迪 · TH 系列
TH333-302 亚白PP合成纸标签
50×10mm 超窄长条 · 底纸 56mm · 横版单列 · T302/B5402 PP合成纸革底 · 3000枚/卷 · 76mm卷芯
50×10mm1 列单行3000PCS/卷76mm卷芯
产品概述
TH333-302 是以 T302/B5402 亚白PP合成纸（革底）为面材、单枚尺寸 50×10mm 的超窄长条横版卷装热转印标签，单列排列、底纸宽度 56mm、每卷 3000 枚，适配 BRADY 贝迪 I7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P 等桌面机型，面向细线缆与线束的路径编号、扁排线与窄边框贴附、管路走向标识等贴附面高度受限的场合。这一规格的要点在"窄"字上：竖向只有 10mm，正文按一行排布，贴在细线身、排线边缘或设备窄条区不会折叠出底线、也不会遮挡本体丝印；横向 50mm 足够排下一串较长的编号、日期批次或一枚小型条码。PP 合成纸面材不吸水、耐弯折，绕线缆弧面平贴后遇擦拭与油污仍保持完整。
规格速览：50×10mm 横版单列；底纸 56mm；边距 3mm、间距 3mm、跳距 3mm、R角 1mm；面材 T302 亚白PP合成纸革底；3000PCS/卷，卷芯 76mm；适配 BRADY 贝迪 I7100 / CAB 凯博 SQUIX 4M / SATO 佐藤 CL4NX Plus / TSC 台半 MA3400P。
核心特点
从窄条标识作业看这只标签的四个要点
窄
10mm高度一行式版面
竖向 10mm 决定了内容以单行为主，正好匹配"一条编号对应一段线缆"的作业习惯；贴在细线、扁线与窄边框上不占额外粘贴面，检修时一眼对位。
长
50mm横向容纳长编号
横向 50mm 的行程可排一段完整物料编号、日期加批次组合，或一枚小型一维码；比短款窄条少一次"编号排不下被迫缩字"的取舍。
材
PP合成纸耐弯折耐擦
亚白 PP 合成纸革底面材不吸水、抗撕裂，顺线缆弧面按压后服帖不翘角；线束检修、现场擦拭后印层与标签本体依旧完整可读。
卷
3000枚大卷标准卷芯
单卷 3000 枚对应线缆逐根编号的大用量，整盘线缆铺完再换卷；卷芯 76mm 为标准内径，参数栏四款桌面机型装卷即用，无需加装转接件。
规格参数
以下参数来自产品参数栏实测值，选型前请核对
| 货号 | TH333-302 |
| 材质编号 | T302 |
| 材质名称 | 亚白/PP合成纸不干胶 革底 |
| 标签尺寸 | 50 × 10 mm（宽 × 高） |
| 底纸宽度 | 56 mm |
| 排列方式 | 横版 · 1 列 |
| 边距 / 间距 / 跳距 | 3 mm / 3 mm / 3 mm |
| R角 | 1 mm |
| 打印方式 | 热转印（碳带打印） |
| 数量 / 卷芯 | 3000 PCS/卷 · 76 mm |
| 参数栏碳带 | BRB00 系列（该编号与同族其他规格标注不一致，疑为笔误，下单前请致电确认） |
| 适配打印机 | BRADY 贝迪 I7100 / CAB 凯博 SQUIX 4M / SATO 佐藤 CL4NX Plus / TSC 台半 MA3400P |
排列示意：50×10mm 横版，单列出标
典型应用场景
围绕窄贴附面与一行式编号展开
线 细线缆与线束路径编号
给机柜内每根细线缆按走向做"起点-终点"编号，10mm 高度顺线身平贴即可；线束成捆处按分支逐根贴标，后期检修按编号快速回溯路径。
排 扁排线与窄边贴附
排线、软排线与窄边框类部件的粘贴面高度有限，超窄条正好落在可用区内；一行式排版把位号与去向写在同一行，核对时不需翻看图纸。
管 管路走向与取样点标识
工艺管路、取样管线沿走向分段贴流向与介质代号，PP 合成纸耐水耐擦拭，管身凝结水汽或例行擦拭后编号仍可辨认。
柜 设备内侧与柜体窄条区
配电柜、机架内侧的窄条安装面上贴回路编号与巡检记录条，窄条不与元件干涉；3000 枚大卷支持一次性完成整柜编号。
同族版面怎么选
面材与打印方式相同，差别在版面尺寸与排列列数
50×10mm（本款 TH333-302）
超窄长条单列，底纸 56mm、3000 枚/卷；一行排长编号，贴附面高度最小的首选规格。
60×20mm（TH029-302）
高度加倍到 20mm，可上下排两行短字或放一枚标准一维码；粘贴面允许时信息量更大。
50×25 / 75×50mm 及以上
需要多行说明、参数表或大尺寸条码时选这两档；设备铭牌与箱唛级标识建议用 75×50mm 以上版面。

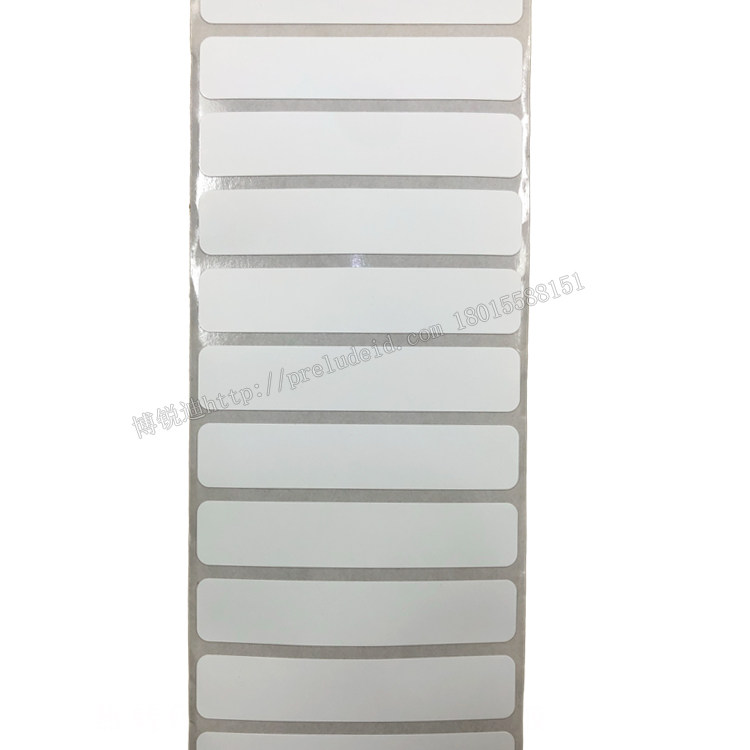

50×10mm 单列连续出标实拍
窄条标签的常见问题是打印偏斜后被误认为断码：装卷后请先校正左右限位，让 56mm 底纸居中走纸；撕取时沿底纸纵向平撕，逐枚放线位使用，避免多枚窄条相互粘连。批量打印前建议按实际线径试贴一段，确认弧面服帖再放量。
常见问题
下单与使用前最常被问到的三件事
Q：这只标签配哪种碳带？
A：产品参数栏标注为 BRB00 系列，该编号与同族其他规格标注的碳带系列不一致，疑为录入笔误；窄条标签字号偏小，碳带选型直接影响印字清晰度，建议下单前致电确认后再批量采购。
Q：50×10mm 和 60×20mm 怎么选？
A：按粘贴面高度与信息量定：贴附面高度受限、一行编号够用时选本款 50×10mm；需要两行短字或一枚标准一维码、粘贴面允许 20mm 高度时选 60×20mm。
Q：一行版面内容排不下怎么办？
A：优先精简编号规则（如去掉重复前缀），或将次要信息移到包装辅标；确需两行内容时改用高度 20mm 以上的同族规格，不建议在 10mm 高度内压缩字号导致扫码困难。
选型与打印建议
四步确认这只标签是否合适
1
核对打印机与卷芯规格
本款卷芯 76mm、底纸宽度 56mm，请确认打印机支持该内径与走纸宽度；参数栏四款机型可直接参考，其他机型建议先试装一卷。
2
确认碳带型号与浓度
参数栏碳带编号疑有笔误，请先致电确认；窄条小字对浓度敏感，过高易糊、过低发虚，批量前按实际速度试打并核对可读性。
3
按单列版面建模板
标签 50×10mm、1 列、边距与间距均为 3mm、R角 1mm，模板按此设置；一行内容注意左右留边，条码四周保留静区，避免出标后裁切到码。
4
实物试贴验证
取 5–10 枚贴在实际线缆、排线或窄条安装面上，做弯折与擦拭测试，确认 24 小时后无翘边、编号可读，再放量下单。
注意：PP合成纸不耐高温，烘烤、焊接飞溅与长期暴晒场景请改用耐高温 PET 材质型号；线缆等弯曲面请顺走向按压边缘再释放，窄条端头更易翘角，必要时预留 1mm 以上的粘贴余量。
需要批量报价或定制尺寸？
TH333-302 支持按需定制尺寸与模切，提供样品试用。
询价热线 18015583218
