TH321PH-401-2.5-YL/17.5x8mm博锐迪-THT亮白/聚酯PET/不干胶革底
商品描述

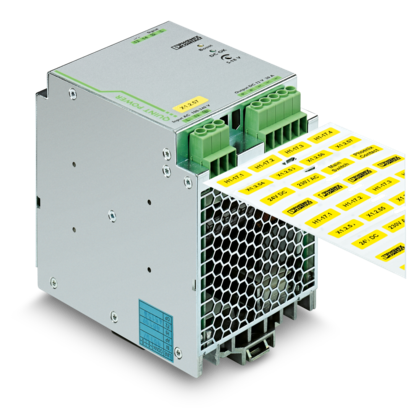

端子排位号标识应用实拍 · 17.5×8mm · 5 列并排
BRD 博锐迪 · TH 系列
TH321PH-401-2.5-YL 亮面黄色聚酯 PET 不干胶标签
17.5×8mm 横版 5 列并排 · T401 亮面黄色 PET（革底）· 热转印打印
17.5×8mm亮面黄色 PET5 列并排2500PCS/卷
产品概述
TH321PH-401-2.5-YL 是一款以 T401 亮面黄色聚酯 PET 不干胶（革底）为面材、单枚尺寸 17.5×8mm 的横版卷装热转印标签。整卷按 17.5mm 宽 5 列并排模切，底纸宽度 108mm，一卷 2500 枚，配 BR3000 系列碳带热转印打印。黄色面底在灰色金属机壳、浅灰面板与接线端子排上辨识度明显，配合黑色打印内容对比强烈，常用于配电柜与自动化设备中的端子位号、线号与模块位号等密集小面编号标识。
本页规格速览：标签宽度 17.5mm × 高度 8mm；底纸宽度 108mm；边距 5mm；跳距 8.125mm；R 角 1mm；横版排列，5 列并排；包装 2500PCS/ROLL，卷芯 45mm；推荐碳带 BR3000 系列。
核心特点
四个维度看这只标签适合什么环节
色
亮面黄色 PET 面材
黄色面底在灰色金属机壳与接线端子排上辨识度高，亮面聚酯 PET 面材抗撕裂、耐潮，黑色打印文字与符号对比清晰。
阵
5 列并排 · 底纸 108mm
整卷按 17.5mm 宽 5 列并排模切，底纸 108mm，走一次纸同时出 5 枚标签，成排连续编号时出标效率高。
卷
2500PCS/卷 · 45mm 卷芯
一卷 2500 枚、卷芯 45mm，桌面级热转印机型可直接上机，配电柜编号集中施工时中途换卷次数少。
位
端子位号与线号定位
17.5×8mm 单枚版面适合打印 2–6 位短编号，与端子排、继电器位、接线点的编号体系逐位对应。
规格参数
以产品出厂参数为准，选型前请核对
| 货号 | TH321PH-401-2.5-YL |
| 面材 | T401 / 亮面黄色聚酯 PET 不干胶（革底） |
| 标签尺寸 | 17.5 × 8 mm |
| 底纸宽度 | 108 mm |
| 边距 / 跳距 | 5 mm / 8.125 mm |
| R 角 | 1 mm |
| 排列方式 | 横版 · 5 列并排 |
| 包装数量 | 2500 PCS / ROLL |
| 卷芯 | 45 mm |
| 推荐碳带 | BR3000 系列 |
| 典型用途 | 端子位号 · 线号 · 模块与器件位号标识 |

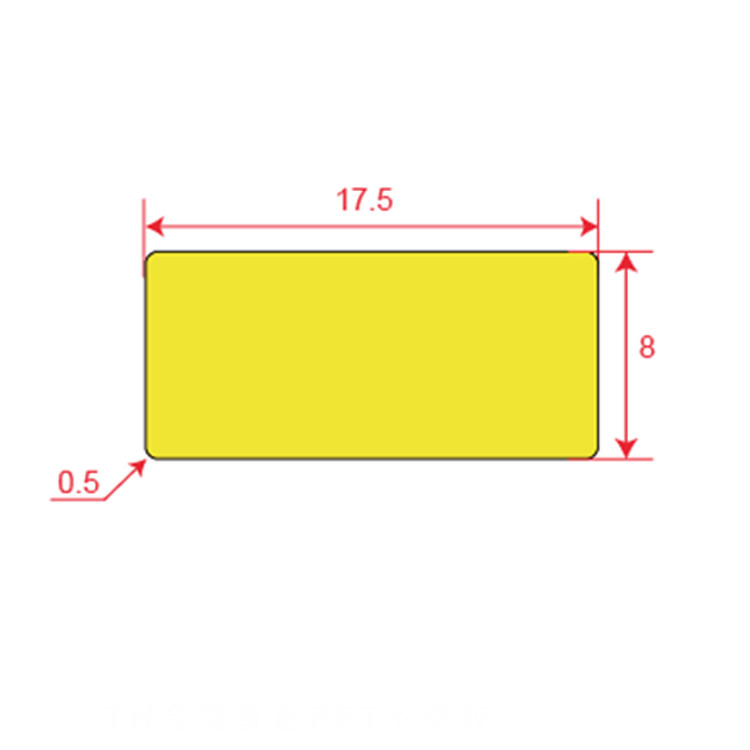

尺寸示意：17.5×8mm，横版 5 列并排
典型应用场景
围绕配电与自动化设备的编号体系展开
端 接线端子位号标识
贴附于配电柜、控制箱内端子排与接线点旁，打印端子编号与回路号，检修时按号核对线路走向。
号 线号与线束标识
线束两端打印对应编号，黄色面底在成束线缆中比白色更易分辨，便于现场快速定位。
位 模块与继电器位号
PLC 模块、继电器、电源模块的位号与功能标注，配合设备图纸建立一致的编号体系。
面 面板与仪表短标注
按钮、指示灯、仪表量程等面板信息的短标注，用黄色面底与常规白色标签做视觉区分。
贴附与出标实拍
端子排现场贴附

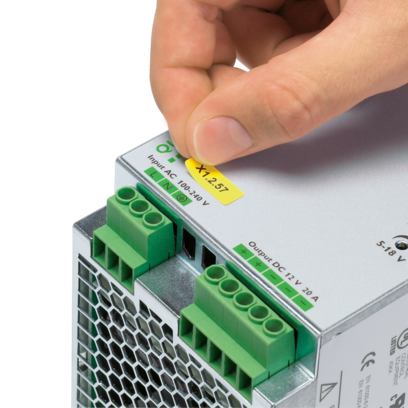

现场贴附实拍 · 端子排位号区域
上图为 17.5×8mm 黄色标签在电源模块端子排区域的现场贴附实拍。贴附面为金属机壳与端子排塑料壳体，贴前需清除油污与粉尘，否则会明显影响初粘力。

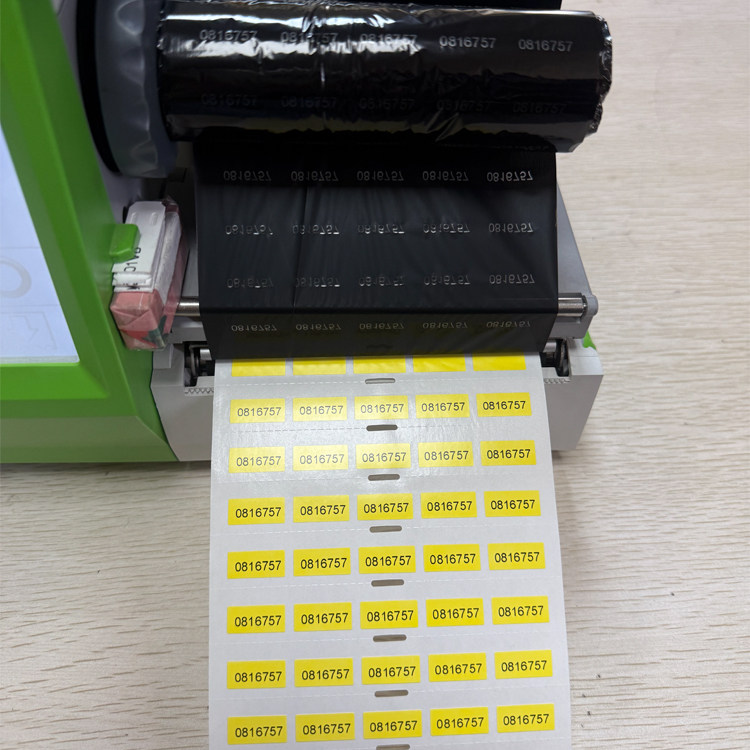

5 列并排模切便于同一排编号连续出标，按从左到右的顺序贴附可减少错位；单枚版面高度仅 8mm，建议打印内容控制在 2–6 位短编号，字号与行数先试打确认。
配套碳带为 BR3000 系列，更换碳带品牌或型号前建议小批量试打验证附着力。
5 列并排模切便于同一排编号连续出标，按从左到右的顺序贴附可减少错位；单枚版面高度仅 8mm，建议打印内容控制在 2–6 位短编号，字号与行数先试打确认。
配套碳带为 BR3000 系列，更换碳带品牌或型号前建议小批量试打验证附着力。
常见问题
下单与使用前最常被问到的三件事
Q：这只标签的面材是白色还是黄色？
A：本页实物图与尺寸示意图均为亮面黄色聚酯 PET 面材，货号后缀 YL 亦指向黄色；详情页材质栏的文本表述存在不一致，若对颜色有严格要求，下单前请致电 18015583218 确认。
Q：5 列并排的标签怎么用？
A：整卷 5 列并排，走一次纸同时出 5 枚，适合端子排、继电器位等需要成排连续编号的场景；同排编号建议按从左到右顺序贴附，减少对位错误。
Q：一卷 2500 枚大概能用多久？
A：按每次出 5 枚、单日打印 20 次估算，一卷约可支撑 25 个工作日的出标量；端子排编号属集中施工场景，建议按柜体数量整体备货。
选型与打印建议
四步确认这只标签是否合适
1
确认颜色与编号体系
黄色面底适合与常规白色标签区分编号层级；若需与既有白色标签体系保持一致，请先致电确认色号供货情况。
2
核对打印机与碳带
本款按 BR3000 系列碳带配套设计，更换碳带品牌或型号前，建议小批量试打确认附着力与清晰度。
3
核对尺寸与排版
标签 17.5×8mm、底纸 108mm、5 列并排，边距 5mm、跳距 8.125mm，打印模板请按此设置，避免跨列打印。
4
小批量试贴验证
首次在配电柜端子排施工前，先取一排标签试贴，确认金属与塑料壳体上的初粘力及 24 小时后的贴附状态。
注意：本页规格来自商品参数实测。端子排与机壳表面的清洁度直接影响初粘力，油污、脱模剂残留面需先擦拭；耐温、耐溶剂等使用边界以产品规格书为准。
需要批量报价或定制尺寸？
TH321PH-401-2.5-YL 支持按需定制尺寸与印刷，可提供样品试用。
