TFP-9040-442-1-BL-BRD博锐迪-代打印P型/旗形线缆标签
商品描述
产品概述
旗型线缆标签的价值在于把打印面竖起来：旗头正对检修视线，成排线束里不必拨开线就能读号。本款货号 003217，把这一逻辑与蓝色分色结合——依据本品尺寸图，总长 90mm，由绕缆段 50mm 与旗头段 40mm 构成；卡面高 40mm，带底切/易撕虚线，R 角 1mm。
蓝色 BL 是分色方案里通信与数据线路的常用选色：黑色护套、灰白理线上对比清晰，整柜按色认线效率高。与同尺寸白色款（003216）互为姊妹色。442 材质代号的具体构成本站未列明，请拨打 18015583218 报货号 003217 核对。
蓝色 BL 是分色方案里通信与数据线路的常用选色：黑色护套、灰白理线上对比清晰，整柜按色认线效率高。与同尺寸白色款（003216）互为姊妹色。442 材质代号的具体构成本站未列明，请拨打 18015583218 报货号 003217 核对。

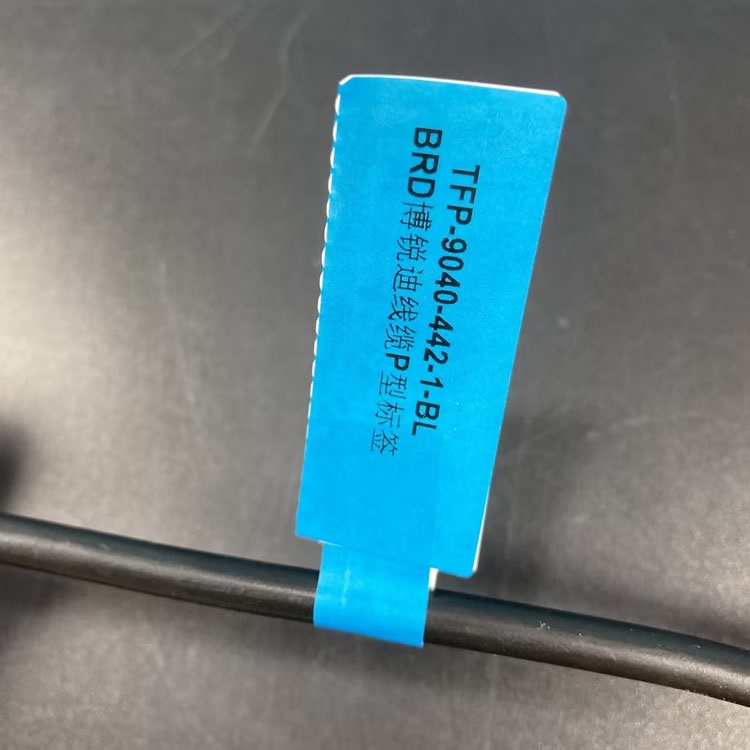

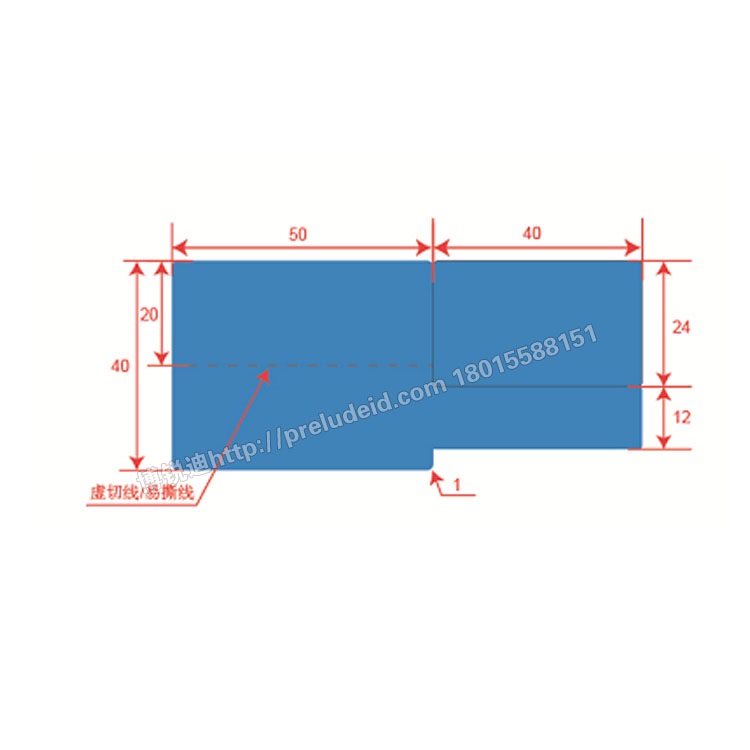

本品尺寸图与打印实拍：两段比例与易撕虚线位置一目了然；分段开口结构以产品规格书为准。
核心特点
90×40 大尺寸档，三至四行大字
总长 90mm、卡面高 40mm，TFP 家族大尺寸档：粗缆绕得下，多行字段写得开。
50mm 绕缆段 + 易撕线
绕缆段约 50mm，覆盖大弧度粗护套；带底切/易撕虚线，分段取用方便。
蓝色 BL 分色管理
通信/数据线路常用选色，蓝底深字对比清晰，在分色方案中承担数据与信息线路语义。
工厂代打印
按客户点位表预打印后整卷交付，现场只做绕线贴装，免去现场打印与手写混排。
规格信息
| 商品编号 | 003217 |
| 完整型号 | TFP-9040-442-1-BL-BRD |
| 尺寸 | 总长 90mm（绕缆段 50mm + 旗头段 40mm）、卡面高 40mm（依据本品尺寸图） |
| 结构与工艺 | P / F 型旗型绕线标签，带底切/易撕虚线，R 角 1mm；分段开口结构以产品规格书为准 |
| 颜色 / 材质代号 | BL（蓝色）/ 442（面层与胶系构成以产品规格书为准） |
| 典型用途 | 通信与数据线路分色标识、粗径线缆绕线标识、工厂代打印整卷交付 |
| 每卷数量 / 底纸宽度 / 卷芯 / 耐温 / 阻燃 | 以产品规格书为准 |
| 适配碳带 / 打印机 | 以产品规格书为准 |
选型对比
与同尺寸白色款（003216）
9040 档同尺寸姊妹色：白色融入浅色线束，蓝色醒目分色，两色可按分色方案配对使用。
9040 档与 8426 档
8426 档（003203~003215）旗面较小、走量贴装；9040 档总长与旗面更高，面向粗缆与多行标注。
9040 档与 TCI 卡式、TRS 穿套式
TCI 卡式靠扎带绑固需预留操作空间，TRS 热缩管需加热且要预先穿套；本品自粘绕线成旗，免工具免加热，运行线缆上随时挂旗补标。
典型应用场景
通信与数据线路分色标识
网络布线、数据干线常用选色，成束线缆里按色认路，检修不必逐根翻查。
粗径动力电缆绕线标识
大截面动力电缆、粗护套主回路，50mm 绕缆段包得实，40mm 旗面正对检修视线。
深色护套高对比标注
黑色护套上蓝底深字对比强烈，机柜桥架远距读号不吃力。
张贴与使用建议
1. 贴前处理：护套上的滑石粉、油污与水汽会削弱自粘强度，绕线前擦净晾干。
2. 绕线手法：带身绕线缆一周，尾端回贴到自身带胶面形成旗头；从旗根向旗尖压实，避免旗面外翻。
3. 弧度顺应：粗径线缆按护套弧度自然贴合，不要过度拉伸；适配线径范围以产品规格书为准。
4. 字段排版先定后打：40mm 高旗面按「位号 / 回路 / 去向」固定行序排版，整卷批次字号一致。
5. 打印与存放：卷装材料避光避潮平放；批量打印前先试打数张，确认碳带、浓度与走纸间距匹配。
选型提示：442 材质构成、每卷数量、耐温阻燃、底纸与卷芯、适配碳带与打印机等参数本站未列明，请致电 18015583218 报货号 003217 逐项确认。
2. 绕线手法：带身绕线缆一周，尾端回贴到自身带胶面形成旗头；从旗根向旗尖压实，避免旗面外翻。
3. 弧度顺应：粗径线缆按护套弧度自然贴合，不要过度拉伸；适配线径范围以产品规格书为准。
4. 字段排版先定后打：40mm 高旗面按「位号 / 回路 / 去向」固定行序排版，整卷批次字号一致。
5. 打印与存放：卷装材料避光避潮平放；批量打印前先试打数张，确认碳带、浓度与走纸间距匹配。
选型提示：442 材质构成、每卷数量、耐温阻燃、底纸与卷芯、适配碳带与打印机等参数本站未列明，请致电 18015583218 报货号 003217 逐项确认。
选型与询价
货号 003217 · TFP-9040-442-1-BL-BRD 蓝色 P 型旗型线缆标签。
442 材质构成、每卷数量、耐温阻燃、适配碳带与打印机需按装机条件确认，选型请拨 18015583218，报货号核对规格。
442 材质构成、每卷数量、耐温阻燃、适配碳带与打印机需按装机条件确认，选型请拨 18015583218，报货号核对规格。
