TFM191-506/57.15x25.4mm代打印B427/WML缠绕式线缆WireWrap标签
商品描述
产品概述
自覆膜（WireWrap）缠绕式标签的用法，是把标签沿电缆绕合一周：印字面朝外，透明覆膜段随后回包，把线号完整封在膜层之下。线束在桥架、线槽里并排敷设，检修时被反复拨动、抽拉，封在膜下的字迹不容易被磨花。本品在 TFM 家族里的位置，是「同宽减半」的一档——总宽 57.15mm 与 TFM241 档相同，轴向高度却是它的一半，收在 25.4mm。依本品尺寸图，白色打印区占 19.05mm，透明覆膜段约 38.1mm 回包行程充裕；19.05×25.4mm 的印字窗内，线号与回路去向排成两行、或一行长编号串，都放得下。面材为 T506 哑白透明聚乙烯，配白厚底不干胶；横版 1 列，底纸宽 63.15mm，每卷 3000 张，卷芯 45mm，适配 BR300 系列碳带打印。标签厚度、耐温区间、阻燃等级以及可适配的线缆外径本页未列明，如有明确环境或验收要求，请以该批次产品规格书为准，或联系选型确认后再采购。

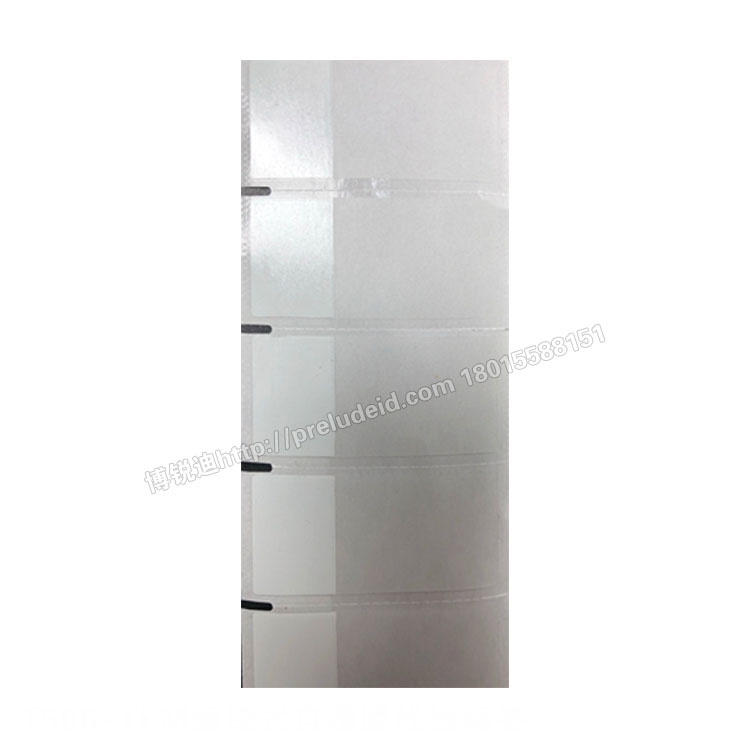

卷筒侧视 · 白色打印区与透明覆膜段分界清晰

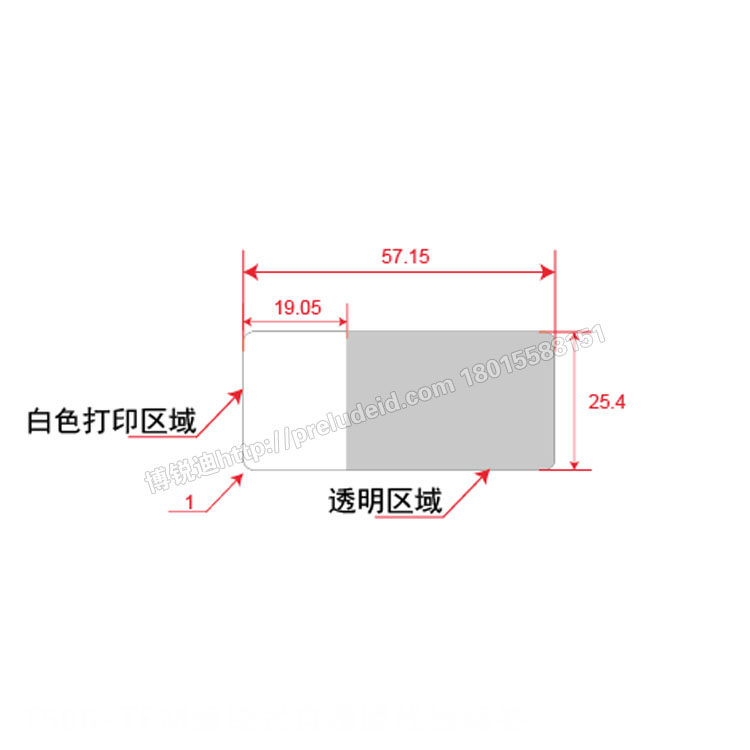

本品尺寸图：总宽 57.15（打印区 19.05 + 透明区）· 总高 25.4
核心特点
同宽减半的轴向档：57.15 × 25.4mm
标签总宽与家族里的 TFM241 档同为 57.15mm，轴向高度则收在 25.4mm，只有它的一半。依本品尺寸图，白色打印区占 19.05mm，比 TFM192 档的 12.7mm 印字窗更宽；透明覆膜段约 38.1mm，接近全宽的三分之二。绕合行程依旧充裕，标签堆叠却更薄，19.05×25.4mm 的印字窗里，线号与回路去向排两行、或一行长编号串都放得下。
3000 张/卷走量 · 45mm 小卷芯
横版 1 列排样，底纸宽 63.15mm，每卷 3000 张，卷芯 45mm——在家族已列各款中是少见的小卷芯规格，整卷代打印交付，按回路清单一次配齐。
装机可对表
匹配 BR300 系列碳带；适配 BRADY i7100、CAB SQUIX 4M、SATO CL4NX Plus、TSC MA3400P 四款机型，装机前可直接对表核对，减少试错。
规格信息
| 商品编号 / 产品型号 | 003228 / TFM191-506 |
| 所属系列 | PCI线缆线束标签 · TFM 自覆膜标签 T506 |
| 标签尺寸 | 宽 57.15 mm × 高 25.4 mm（57.15 为绕合方向宽度） |
| 打印区域 | 19.05 mm 宽白色打印区（依本品尺寸图），轴向可用高度 25.4 mm |
| 透明覆膜段 | 标签宽度扣除打印区后的余段（约 38.1 mm），绕合时回包覆盖印字面 |
| 底纸 / 边距 / 跳距 / R角 | 63.15 mm / 3 mm / 4 mm / 1 mm（依尺寸图），间距本页未列明 |
| 排列方式 | 横版 / 1 列 |
| 材质 | T506 哑白透明聚乙烯 · 白厚底不干胶 |
| 包装数量 | 3000 张/卷，卷芯 45 mm |
| 匹配碳带 | BR300 系列碳带 |
| 适用打印机 | BRADY i7100 / CAB SQUIX 4M / SATO CL4NX Plus / TSC MA3400P |
| 典型行业 | 汽车 / 医疗器械 / 通信 / 通讯 / 精密仪器 / 飞机 / 航空器 |
| 标签厚度 / 耐温 / 阻燃 / 适配线缆外径 | 本页未列明，以产品规格书为准，询价时请一并提供确认 |
选型对比
TFM 自覆膜家族内怎么按幅面选：TFM174 档（003221）25.4×9.5mm 小标方印面；TFM189 档（003224）31.75×12.7mm 最窄幅面，单行短线号；TFM239 档（003225）25.4×57.15mm 缠绕长度足、印区可容两行；TFM252 档（003223）44.45×19.05mm 窄条单行或条码档；TFM192 档（003227）36.5×20.32mm 绕向窄、卷量多；TFM297 档（003222）25.4×95.25mm 超长缠绕段；TFM241 档（003226）57.15×50.8mm 全家族幅面最大，1500 张/卷。本品 TFM191 档 57.15×25.4mm 与 TFM241 同宽而轴向减半：绕合包覆行程一样充裕，标签堆叠厚度却更薄，3000 张/卷的卷量比 TFM241 的 1500 张/卷多出一倍；印字窗 19.05×25.4mm 也比 TFM192 档的 12.7×20.32mm 更宽更高，适合中粗线径上需要两行信息、又希望整卷走量的场合。
卷芯差异请留意的装机核对：本品卷芯 45mm，而家族已列的多数款为 76mm。若与在用标签共用同一台打印机换装，装机前请核对打印机的卷轴与纸仓规格是否兼容，必要时分机使用。
与其他固定方式怎么选：TFP 旗型标签（003203 起）绕线后尾端回贴成旗，旗面朝外供远距读号；TCI 四孔卡式（003170 起）靠扎带固定、印面更宽；TRS 预切热缩管（002832 起）需先穿管再加热收缩。本品自覆膜缠绕不依赖粘贴面平整度，也不需要扎带与加热工具，绕合即固定，圆线缆可直接标注。
待确认项：名称中的 B427、WML 代号与 T506 材质的对应关系，以及打印区与透明区的分界位置在不同批次上是否一致，本页均未列明，选型时请致电核对，避免与在用材料体系对不上。
卷芯差异请留意的装机核对：本品卷芯 45mm，而家族已列的多数款为 76mm。若与在用标签共用同一台打印机换装，装机前请核对打印机的卷轴与纸仓规格是否兼容，必要时分机使用。
与其他固定方式怎么选：TFP 旗型标签（003203 起）绕线后尾端回贴成旗，旗面朝外供远距读号；TCI 四孔卡式（003170 起）靠扎带固定、印面更宽；TRS 预切热缩管（002832 起）需先穿管再加热收缩。本品自覆膜缠绕不依赖粘贴面平整度，也不需要扎带与加热工具，绕合即固定，圆线缆可直接标注。
待确认项：名称中的 B427、WML 代号与 T506 材质的对应关系，以及打印区与透明区的分界位置在不同批次上是否一致，本页均未列明，选型时请致电核对，避免与在用材料体系对不上。
典型应用场景
汽车线束主干与分支标注
发动机舱、底盘线束的主干与分支点编号。57.15mm 的绕合宽度对粗护套线缆包覆到位，透明膜回包把线号封在膜下，震动路段也不易磨花。
医疗器械与精密仪器机内布线
设备内舱线束的通道号、板卡对端标注。横版 1 列印出的两行信息紧凑排列，标签绕合后外轮廓平整，不影响盖板回装与走线槽收纳。
通信与通讯机房线缆
机柜间连线、跳线的两端对端标注。哑白透明膜在机房灯光下不反光，3000 张/卷的卷量可支撑整批次机柜一次性配标。
航空器与机载设备线束
机载线束按回路清单成批打印、到货即贴，绕合式固定不挑粘贴面，波纹管外包段与胶带缠绕段同样能绕牢。
张贴与使用建议
1. 打印前对表：整卷上机前先核对机型与碳带——本品匹配 BR300 系列碳带，适用 BRADY i7100、CAB SQUIX 4M、SATO CL4NX Plus、TSC MA3400P；并确认打印机卷轴兼容 45mm 卷芯。建议先少量试打，确认打印浓度与字迹附着力后再批量输出，打印内容避开 3mm 边距与透明段，落在 19.05×25.4mm 的窗口内。
2. 缠绕手法：印字面朝外，标签沿电缆绕合一周，透明覆膜段压过印字面后回贴压实；搭接处用指腹抹平，避免胶层之间留气泡影响固定强度；绕合起点尽量对齐线缆上的既有标记，保持整柜观感一致。
3. 绕前清洁：护套表面有粉尘、油污或隔离剂残留时先擦净并干燥；低温环境下贴合，建议先让线缆与标签回到常温，粘性恢复后再绕。
4. 批量代打印交付：3000 张/卷适合按回路清单一次性代打印、到货即贴；批量下单前建议先做小批量试装，核对印字窗版式与绕合宽度是否与现场线径匹配。
选型提示：标签厚度、耐温区间、阻燃等级、间距参数、适配线缆外径，以及 B427 / WML 代号对应关系，本页未列明，采购或询价时请一并提供确认，以免影响装机与验收。
2. 缠绕手法：印字面朝外，标签沿电缆绕合一周，透明覆膜段压过印字面后回贴压实；搭接处用指腹抹平，避免胶层之间留气泡影响固定强度；绕合起点尽量对齐线缆上的既有标记，保持整柜观感一致。
3. 绕前清洁：护套表面有粉尘、油污或隔离剂残留时先擦净并干燥；低温环境下贴合，建议先让线缆与标签回到常温，粘性恢复后再绕。
4. 批量代打印交付：3000 张/卷适合按回路清单一次性代打印、到货即贴；批量下单前建议先做小批量试装，核对印字窗版式与绕合宽度是否与现场线径匹配。
选型提示：标签厚度、耐温区间、阻燃等级、间距参数、适配线缆外径，以及 B427 / WML 代号对应关系，本页未列明，采购或询价时请一并提供确认，以免影响装机与验收。
选型与询价
货号 003228 · TFM191-506 缠绕式自覆膜线缆标签（57.15×25.4mm · 3000 张/卷）。
支持按回路清单整卷代打印；厚度、耐温、阻燃、适配线径等参数请按实际装机条件确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
