TFM116-506/25.4x66.68MM代打印B427/WML缠绕式WireWrap线束标签
商品描述
产品概述
自覆膜（WireWrap）缠绕式线束标签的用法，是把标签沿电缆绕合一周：印字面朝外，透明覆膜段随后回包，把线号完整封在膜层之下。线束在桥架、线槽里并排敷设，检修时被反复拨动、抽拉，封在膜下的字迹不容易被磨花。本品在 TFM 家族里的位置，是「加长缠绕段」的一档——依本品尺寸图，总长 66.68mm，比常见的 57.15mm 档多出约 10mm 绕合行程，粗护套线缆的压合重叠面更宽；白色打印区为 25.4×25.4mm 的方形版面，透明覆膜段约 41.28mm 回包行程充裕。面材为 T506 哑白透明聚乙烯，配厚白底不干胶；横版 1 列，底纸宽 73mm，每卷 3000 张，卷芯 45mm，适配 BR300 系列碳带打印。标签厚度、耐温区间、阻燃等级以及可适配的线缆外径本页未列明，如有明确环境或验收要求，请以该批次产品规格书为准，或联系选型确认后再采购。

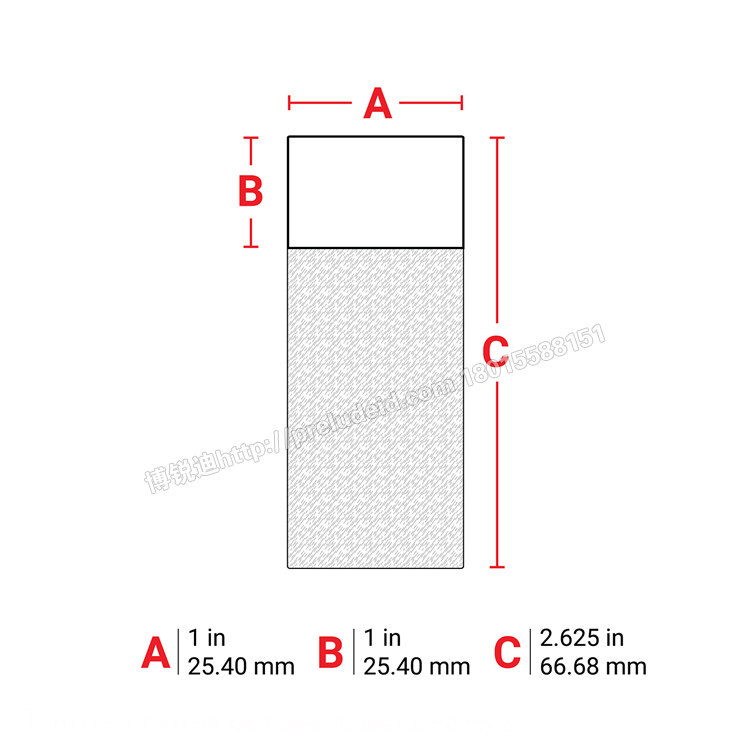

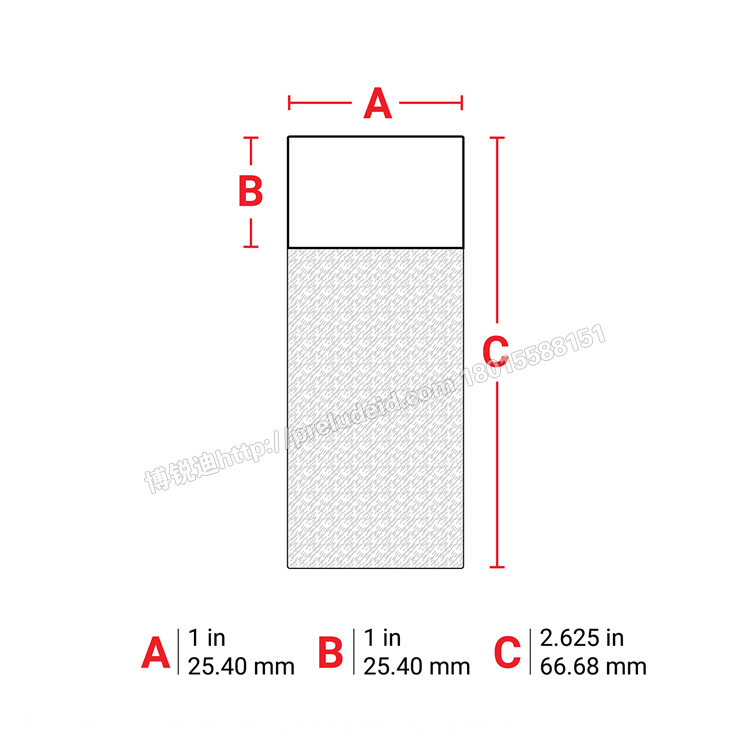

本品尺寸图：打印区 25.4×25.4 · 标签总长 66.68

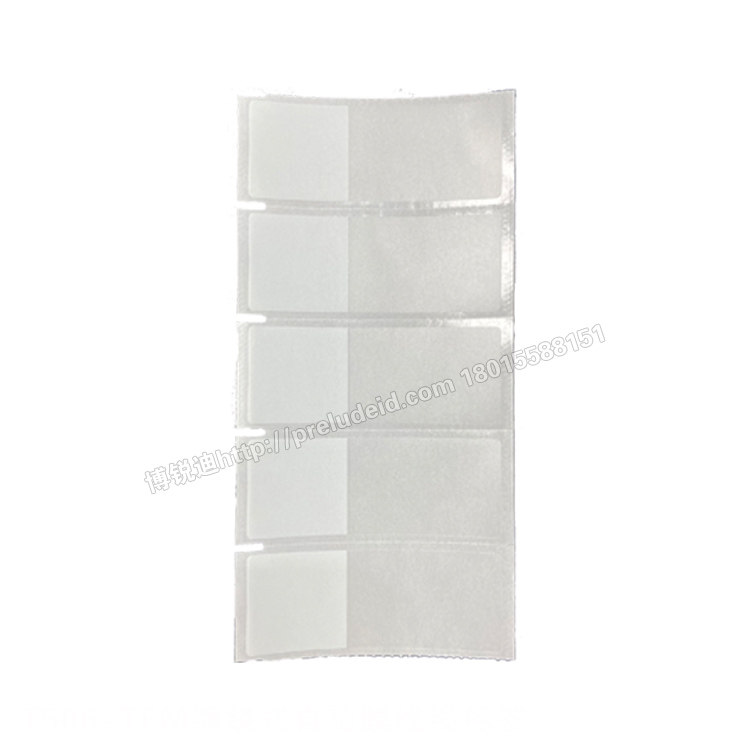

横版 1 列排样 · 白色打印区与透明覆膜段分界清晰
核心特点
加长缠绕段：66.68mm 家族第二长档
依本品尺寸图，标签总长 66.68mm——在 TFM 自覆膜家族已列各款中仅次于 95.25mm 的 TFM297 档，比 57.15mm 的 TFM239 / TFM191 / TFM241 档多出近 10mm 绕合行程。粗护套线缆、带胶带缠绕段的外包层，压合重叠面更宽，绕好后不容易松脱。
25.4×25.4mm 方形大印区
白色打印区为 25.4×25.4mm 的方形版面（依本品尺寸图 A×B），是家族里少数能排下「两行线号 + 二维码位」的大印面档：线号与回路去向各占一行，或一行长编号串配一条码，字高余量比 19.05mm、12.7mm 宽度的窄印窗更从容。
T506 材质 · 3000 张/卷 · 装机可对表
面材为 T506 哑白透明聚乙烯，配厚白底不干胶；横版 1 列排样，底纸宽 73mm，每卷 3000 张，卷芯 45mm，小卷芯整卷外径更紧凑，纸仓较浅的装机环境也能放置。匹配 BR300 系列碳带，适配 BRADY i7100、CAB SQUIX 4M、SATO CL4NX Plus、TSC MA3400P 四款机型，装机前可直接对表核对，减少试错。
规格信息
| 商品编号 / 产品型号 | 003229 / TFM116-506 |
| 所属系列 | PCI线缆线束标签 · TFM 自覆膜标签 T506 |
| 标签尺寸 | 总长 66.68 mm（绕合方向）× 高 25.4 mm（依本品尺寸图） |
| 打印区域 | 25.4 × 25.4 mm 白色方形打印区（依本品尺寸图 A×B） |
| 透明覆膜段 | 总长扣除打印区后的余段（约 41.28 mm），绕合时回包覆盖印字面 |
| 底纸 / 边距 / 跳距 / 排列方式 | 73 mm / 3 mm / 4 mm；横版 1 列（间距本页未列明） |
| 材质 | T506 哑白透明聚乙烯 · 厚白底不干胶 |
| 包装数量 | 3000 张/卷，卷芯 45 mm |
| 匹配碳带 / 适用打印机 | BR300 系列 · BRADY i7100 / CAB SQUIX 4M / SATO CL4NX Plus / TSC MA3400P |
| 典型行业 | 汽车 / 医疗器械 / 通信 / 通讯 / 精密仪器 / 飞机 / 航空器 |
| 标签厚度 / 耐温 / 阻燃 / 适配线缆外径 | 本页未列明，以产品规格书为准，询价时请一并提供确认 |
选型对比
TFM 自覆膜家族内怎么按缠绕段选：TFM297 档（003222）25.4×95.25mm 缠绕段最长、超长包覆；本品 TFM116 档 25.4×66.68mm 缠绕段第二长——比 TFM297 短近 30mm，绕后外轮廓更省料紧凑，方形大印区规格相同（25.4×25.4mm）；卷芯 45mm 而 TFM297 为 76mm，与在用标签共用打印机换装时请先核对卷轴兼容。TFM239 档（003225）57.15×25.4mm 缠绕段更短、竖版 2 列；TFM191 档（003228）57.15×25.4mm 同为横版但印窗 19.05mm 更窄；TFM241 档（003226）57.15×50.8mm 轴向印字最长、1500 张/卷；TFM192 档（003227）36.5×20.32mm 绕向窄；TFM252 档（003223）44.45×19.05mm 窄条单行；TFM189 档（003224）31.75×12.7mm 最窄幅面、4 列高密度；TFM174 档（003221）25.4×9.5mm 小标方印面。
碳带差异请留意：本品与 TFM174 / TFM252 / TFM241 / TFM297 同用 BR300 系列碳带，而 TFM189 / TFM239 档为 BR2000 系列——两系不通用，混合采购请按档位分列，避免备错料。
与其他固定方式怎么选：TFP 旗型（003203 起）绕线尾端回贴成旗、旗面朝外；TCI 四孔卡式（003170 起）靠扎带固定、印面更宽；TRS 预切热缩管（002832 起）需先穿管再加热收缩。本品自覆膜缠绕不依赖粘贴面平整度，也不需要扎带与加热工具，绕合即固定，圆线缆可直接标注。
待确认项：名称中的 B427、WML 代号与 T506 材质的对应关系，以及间距参数与透明区分界在不同批次上是否一致，本页均未列明，选型时请致电核对，避免与在用材料体系对不上。
碳带差异请留意：本品与 TFM174 / TFM252 / TFM241 / TFM297 同用 BR300 系列碳带，而 TFM189 / TFM239 档为 BR2000 系列——两系不通用，混合采购请按档位分列，避免备错料。
与其他固定方式怎么选：TFP 旗型（003203 起）绕线尾端回贴成旗、旗面朝外；TCI 四孔卡式（003170 起）靠扎带固定、印面更宽；TRS 预切热缩管（002832 起）需先穿管再加热收缩。本品自覆膜缠绕不依赖粘贴面平整度，也不需要扎带与加热工具，绕合即固定，圆线缆可直接标注。
待确认项：名称中的 B427、WML 代号与 T506 材质的对应关系，以及间距参数与透明区分界在不同批次上是否一致，本页均未列明，选型时请致电核对，避免与在用材料体系对不上。
典型应用场景
汽车线束回路与分支标注
发动机舱线束的主干回路号、熔断盒与接插件分支标注。66.68mm 的绕合长度对带波纹管外包的粗线缆压合到位，透明膜回包后线号封在膜下，震动路段字迹不易磨花。
医疗器械机内线束与附件线标识
设备内舱线束的通道号、探头线与管线两端对端标注。横版 1 列的两行信息紧凑排列，绕合后标签外轮廓平整，不影响盖板回装与走线槽收纳。
通信与通讯机房连线
机柜间连线、设备间主干的两端对端标注。哑白透明膜在机房灯光下不反光，3000 张/卷支撑整批机柜按回路清单一次配齐。
航空器与精密仪器线束批产
机载与仪用线束按回路清单成批代打印、到货即贴，绕合式固定不挑粘贴面，异形外包与柔性护套上同样绕得牢，适合批产装配环节统一供货。

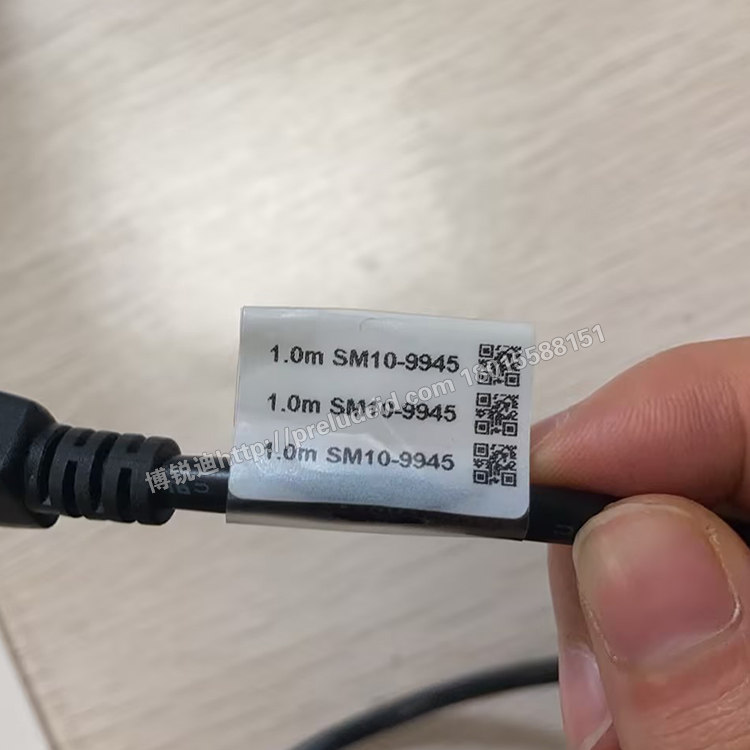

打印样品绕合于线缆 · 印字面外露、透明段回包封字

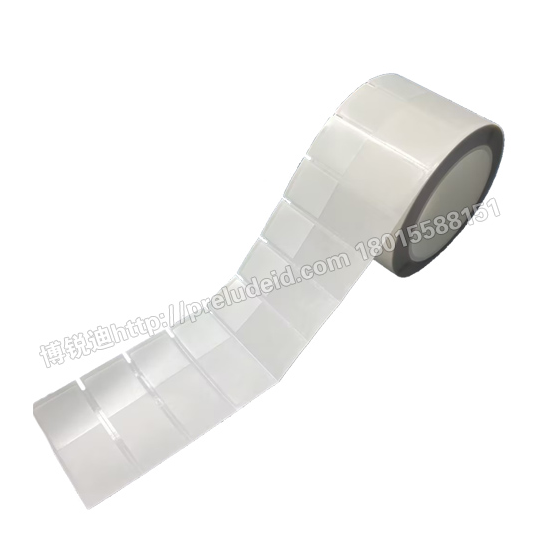

整卷实拍 · 横版 1 列冲切、45mm 卷芯
张贴与使用建议
1. 打印前对表：整卷上机前先核对机型与碳带——本品匹配 BR300 系列碳带，适用 BRADY i7100、CAB SQUIX 4M、SATO CL4NX Plus、TSC MA3400P；并确认打印机卷轴兼容 45mm 卷芯。先少量试打确认浓度与附着力，打印内容避开 3mm 边距，落在 25.4×25.4mm 的方形窗口内。
2. 缠绕手法：印字面朝外，标签沿线缆绕合一周，透明覆膜段压过印字面后回贴压实；搭接处用指腹抹平，避免胶层之间留气泡影响固定强度；绕合起点尽量对齐线束上的既有标记，保持整柜观感一致。
3. 绕前清洁：护套表面有粉尘、油污或隔离剂残留时先擦净并干燥；低温环境下贴合，建议先让线缆与标签回到常温，粘性恢复后再绕。
4. 批量代打印交付：3000 张/卷适合按回路清单一次性代打印、到货即贴；批量下单前建议先做小批量试装，核对印区版式与绕合长度是否与现场线径匹配。
选型提示：标签厚度、耐温区间、阻燃等级、间距参数、适配线缆外径，以及 B427 / WML 代号对应关系，本页未列明，采购或询价时请一并提供确认，以免影响装机与验收。
2. 缠绕手法：印字面朝外，标签沿线缆绕合一周，透明覆膜段压过印字面后回贴压实；搭接处用指腹抹平，避免胶层之间留气泡影响固定强度；绕合起点尽量对齐线束上的既有标记，保持整柜观感一致。
3. 绕前清洁：护套表面有粉尘、油污或隔离剂残留时先擦净并干燥；低温环境下贴合，建议先让线缆与标签回到常温，粘性恢复后再绕。
4. 批量代打印交付：3000 张/卷适合按回路清单一次性代打印、到货即贴；批量下单前建议先做小批量试装，核对印区版式与绕合长度是否与现场线径匹配。
选型提示：标签厚度、耐温区间、阻燃等级、间距参数、适配线缆外径，以及 B427 / WML 代号对应关系，本页未列明，采购或询价时请一并提供确认，以免影响装机与验收。
选型与询价
货号 003229 · TFM116-506 缠绕式自覆膜线束标签（25.4×66.68mm · 3000 张/卷）。
支持按回路清单整卷代打印；厚度、耐温、阻燃、适配线径等参数请按实际装机条件确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
