TFM125-506/25.4X63.5MM代打印菲尼克斯WML/WireWrap缠绕线束标签
商品描述
产品概述
自覆膜（WireWrap）缠绕式线束标签的用法，是把标签沿电缆绕合一周：印字面朝外，透明覆膜段随后回包，把线号完整封在膜层之下。线束在桥架、线槽里并排敷设，检修时被反复拨动、抽拉，封在膜下的字迹不容易被磨花。本品在 TFM 家族里的位置，是「窄幅 + 长缠绕」的一档——依本品尺寸图，标签宽 25.4mm、缠绕方向长 63.5mm，白色打印区 25.4×19mm 与标签同宽、位于一端，透明覆膜段约 44.5mm 回包行程充裕。面材为 T506 哑白透明聚乙烯，配白厚底不干胶；竖版 3 列，底纸宽 88.2mm，每卷 1500 张，卷芯 76mm，适配 BR300 系列碳带打印。标签厚度、耐温区间、阻燃等级以及可适配的线缆外径本页未列明，如有明确环境或验收要求，请以该批次产品规格书为准，或联系选型确认后再采购。

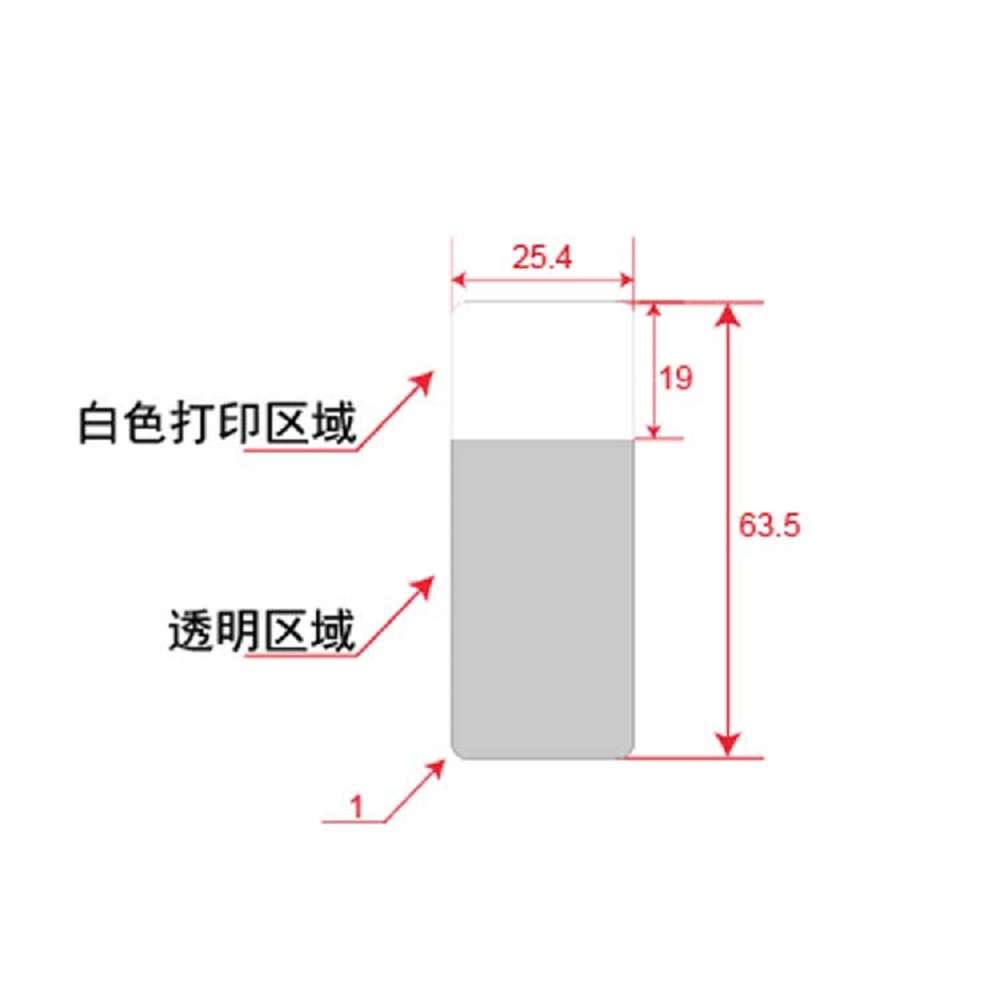

本品尺寸图：白色打印区 25.4×19 · 总长 63.5 · R角 1
整卷实拍 · 76mm 卷芯、竖版 3 列排样
核心特点
缠绕段 63.5mm · 透明回包段约 44.5mm
依本品尺寸图，标签总长 63.5mm，其中白色打印区占一端 19mm，其余约 44.5mm 为透明覆膜段。这个缠绕长度在 TFM 自覆膜家族已列各款中位列前三，仅次于 95.25mm 的 TFM297 档与 66.68mm 的 TFM116 档，比 57.15mm 档多出约 6mm 绕合行程；带波纹管外包或缠绕胶带的粗线缆，压合重叠面更宽，绕好后不易松脱。
25.4×19mm 通栏印窗 · 纵向省位
白色打印区宽 25.4mm，与标签本身同宽，高 19mm——印窗在缠绕方向上通栏铺开，长回路号、多段编号可以一行排完；与家族里 25.4×25.4mm 的方形印区（TFM116 / TFM297）相比，纵向更省，适合以线号、回路号为主、字段不多的标注版式，绕合后标签外露印面更窄、更贴线。
竖版 3 列 · 1500 张/卷 · 装机可对表
竖版 3 列排样，底纸宽 88.2mm，边距、间距、跳距均为 3mm，R角 1mm；每卷 1500 张，卷芯 76mm 标准大卷芯。匹配 BR300 系列碳带，适配 BRADY i7100、CAB SQUIX 4M、SATO CL4NX Plus、TSC MA3400P 四款机型，装机前可直接对表核对，减少试错。
规格信息
| 商品编号 / 产品型号 | 003230 / TFM125-506 |
| 所属系列 | PCI线缆线束标签 · TFM 自覆膜标签 T506 |
| 标签尺寸 | 宽 25.4 mm × 长 63.5 mm（绕合方向，依本品尺寸图） |
| 打印区域 | 25.4 × 19 mm 白色打印区（位于标签一端，与标签同宽） |
| 透明覆膜段 | 约 44.5 mm（总长扣除打印区），绕合时回包覆盖印字面 |
| 底纸 / 边距 / 间距 / 跳距 / R角 | 88.2 mm / 3 mm / 3 mm / 3 mm / 1 mm，竖版 3 列 |
| 材质 | T506 哑白透明聚乙烯 · 白厚底不干胶 |
| 包装数量 | 1500 张/卷，卷芯 76 mm |
| 匹配碳带 / 适用打印机 | BR300 系列 · BRADY i7100 / CAB SQUIX 4M / SATO CL4NX Plus / TSC MA3400P |
| 典型行业 | 汽车 / 医疗器械 / 通信 / 通讯 / 精密仪器 / 飞机 / 航空器 |
| 标签厚度 / 耐温 / 阻燃 / 适配线缆外径 | 本页未列明，以产品规格书为准，询价时请一并提供确认 |
选型对比
TFM 自覆膜家族内怎么按缠绕段选：TFM297 档（003222）25.4×95.25mm 缠绕段最长、方形大印区 3000 张/卷；TFM116 档（003229）25.4×66.68mm 缠绕段第二长、25.4×25.4mm 方形印区、45mm 小卷芯；本品 TFM125 档 25.4×63.5mm 缠绕段第三长——印窗 25.4×19mm 通栏更省纵向，1500 张/卷、76mm 标准卷芯，与 TFM116 的小卷芯款不同，换装共用打印机时请核对卷轴兼容。TFM239 档（003225）57.15×25.4mm 缠绕段更短、竖版 2 列、BR2000 碳带；TFM191 档（003228）57.15×25.4mm 横版、45mm 卷芯；TFM241 档（003226）57.15×50.8mm 轴向印字最长、同 1500 张/卷；TFM192 档（003227）36.5×20.32mm 绕向窄；TFM252 档（003223）44.45×19.05mm 窄条单行；TFM189 档（003224）31.75×12.7mm 最窄幅面、4 列高密度；TFM174 档（003221）25.4×9.5mm 小标方印面。
碳带差异请留意：本品与 TFM174 / TFM252 / TFM241 / TFM297 / TFM116 同用 BR300 系列碳带，而 TFM189 / TFM239 档为 BR2000 系列——两系不通用，混合采购请按档位分列，避免备错料。
与其他固定方式怎么选：TFP 旗型（003203 起）绕线尾端回贴成旗、旗面朝外；TCI 四孔卡式（003170 起）靠扎带固定、印面更宽；TRS 预切热缩管（002832 起）需先穿管再加热收缩。本品自覆膜缠绕不依赖粘贴面平整度，也不需要扎带与加热工具，绕合即固定，圆线缆可直接标注。
待确认项：名称中的「菲尼克斯 WML」代号与 T506 材质体系的对应适配细节，本页未列明，如在菲尼克斯在用标识体系内替换采购，请先致电核对，避免与在用材料对不上。
碳带差异请留意：本品与 TFM174 / TFM252 / TFM241 / TFM297 / TFM116 同用 BR300 系列碳带，而 TFM189 / TFM239 档为 BR2000 系列——两系不通用，混合采购请按档位分列，避免备错料。
与其他固定方式怎么选：TFP 旗型（003203 起）绕线尾端回贴成旗、旗面朝外；TCI 四孔卡式（003170 起）靠扎带固定、印面更宽；TRS 预切热缩管（002832 起）需先穿管再加热收缩。本品自覆膜缠绕不依赖粘贴面平整度，也不需要扎带与加热工具，绕合即固定，圆线缆可直接标注。
待确认项：名称中的「菲尼克斯 WML」代号与 T506 材质体系的对应适配细节，本页未列明，如在菲尼克斯在用标识体系内替换采购，请先致电核对，避免与在用材料对不上。
典型应用场景
汽车线束主干与波纹管段标注
发动机舱、底盘线束的回路号与分支标注。63.5mm 的绕合长度对波纹管外包的粗线缆压合到位，透明段回包后线号封在膜下，震动与摩擦路段的字迹不易磨花。
医疗器械设备内线束标识
设备机内线束的通道号、探头线与管线对端标注。25.4×19mm 的窄条印面绕合后外露部分窄，不占走线空间，盖板回装与线槽收纳不受影响。
通信与通讯机房连线
机柜间连线、设备间主干的两端对端标注。哑白透明膜在机房灯光下不反光，竖版 3 列整卷排样按回路清单取用，整批配线省时。
航空器与精密仪器线束批产
机载与仪用线束按回路清单成批代打印、到货即贴。缠绕式固定不挑粘贴面，柔性护套与异形外包上同样绕得牢，适合批产装配统一供货。

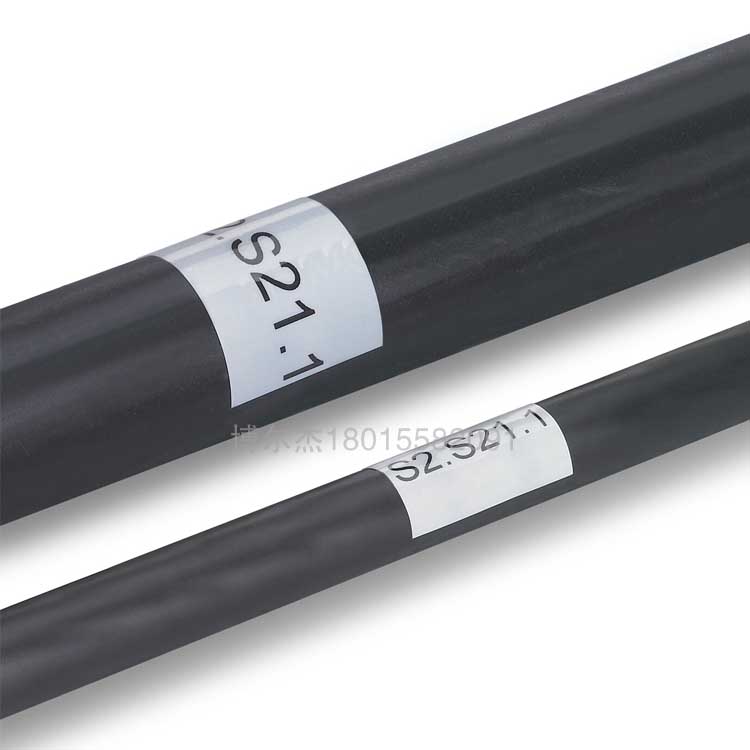

打印样品绕合于线缆 · 印字面外露、透明段回包封字

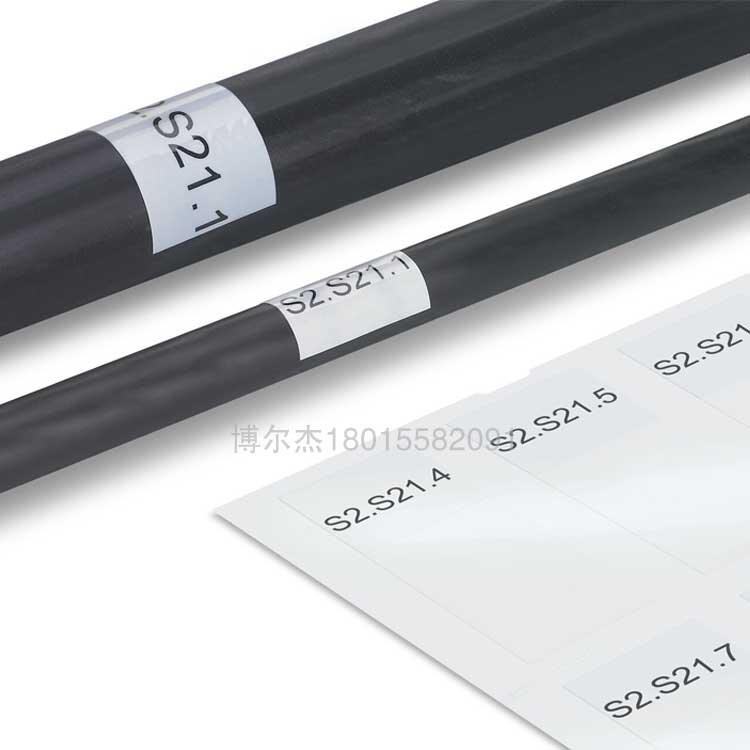

绕缆应用与打印样张 · 长回路号一行排完
张贴与使用建议
1. 打印前对表：整卷上机前先核对机型与碳带——本品匹配 BR300 系列碳带，适用 BRADY i7100、CAB SQUIX 4M、SATO CL4NX Plus、TSC MA3400P；并确认打印机卷轴兼容 76mm 卷芯。先少量试打确认浓度与附着力，打印内容避开 3mm 边距，落在 25.4×19mm 的白色窗口内。
2. 缠绕手法：印字面朝外，标签沿线缆绕合一周，透明覆膜段压过印字面后回贴压实；搭接处用指腹抹平，避免胶层之间留气泡影响固定强度；绕合起点尽量对齐线束上的既有标记，保持整柜观感一致。
3. 绕前清洁：护套表面有粉尘、油污或隔离剂残留时先擦净并干燥；低温环境下贴合，建议先让线缆与标签回到常温，粘性恢复后再绕。
4. 批量代打印交付：1500 张/卷、竖版 3 列，适合按回路清单一次性代打印、到货即贴；批量下单前建议先做小批量试装，核对印区版式与绕合长度是否与现场线径匹配。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径，以及「菲尼克斯 WML」代号对应关系，本页未列明，采购或询价时请一并提供确认，以免影响装机与验收。
2. 缠绕手法：印字面朝外，标签沿线缆绕合一周，透明覆膜段压过印字面后回贴压实；搭接处用指腹抹平，避免胶层之间留气泡影响固定强度；绕合起点尽量对齐线束上的既有标记，保持整柜观感一致。
3. 绕前清洁：护套表面有粉尘、油污或隔离剂残留时先擦净并干燥；低温环境下贴合，建议先让线缆与标签回到常温，粘性恢复后再绕。
4. 批量代打印交付：1500 张/卷、竖版 3 列，适合按回路清单一次性代打印、到货即贴；批量下单前建议先做小批量试装，核对印区版式与绕合长度是否与现场线径匹配。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径，以及「菲尼克斯 WML」代号对应关系，本页未列明，采购或询价时请一并提供确认，以免影响装机与验收。
选型与询价
货号 003230 · TFM125-506 缠绕式自覆膜线束标签（25.4×63.5mm · 1500 张/卷）。
支持按回路清单整卷代打印；厚度、耐温、阻燃、适配线径等参数请按实际装机条件确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
