TFM124-506/25.4X36.5MM代打印菲尼克斯WML/WireWrap缠绕线束标签
商品描述
产品概述
自覆膜（WireWrap）缠绕式线束标签的用法，是把标签沿电缆绕合一周：印字面朝外，透明覆膜段随后回包，把线号完整封在膜层之下。线束在桥架、线槽里并排敷设，检修时被反复拨动、抽拉，封在膜下的字迹不易磨花。本品在 TFM 家族里的位置，是 25.4mm 窄幅系的「中短缠绕」一档——标签宽 25.4mm、缠绕方向长 36.5mm，白色打印区 25.4×13mm 与标签同宽，透明覆膜段约 23.5mm 完成回包。面材为 T506 哑白透明聚乙烯，配白厚底不干胶；竖版 3 列，底纸 88.2mm，每卷 2000 张，卷芯 76mm，适配 BR300 系列碳带打印。标签厚度、耐温区间、阻燃等级以及可适配的线缆外径本页未列明，如有明确环境或验收要求，请以该批次产品规格书为准，或联系选型确认后再采购。

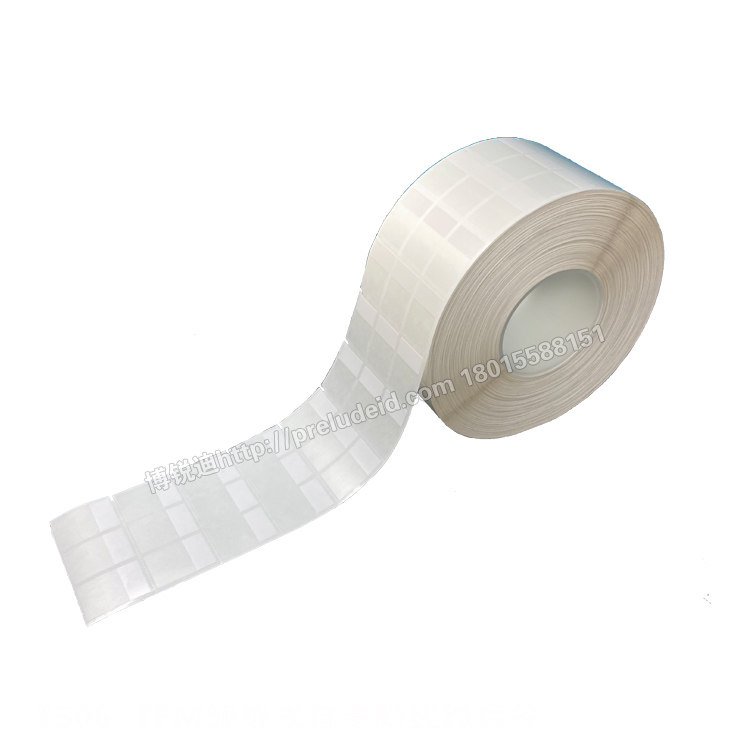

整卷展开实拍 · 76mm 卷芯、竖版 3 列排样

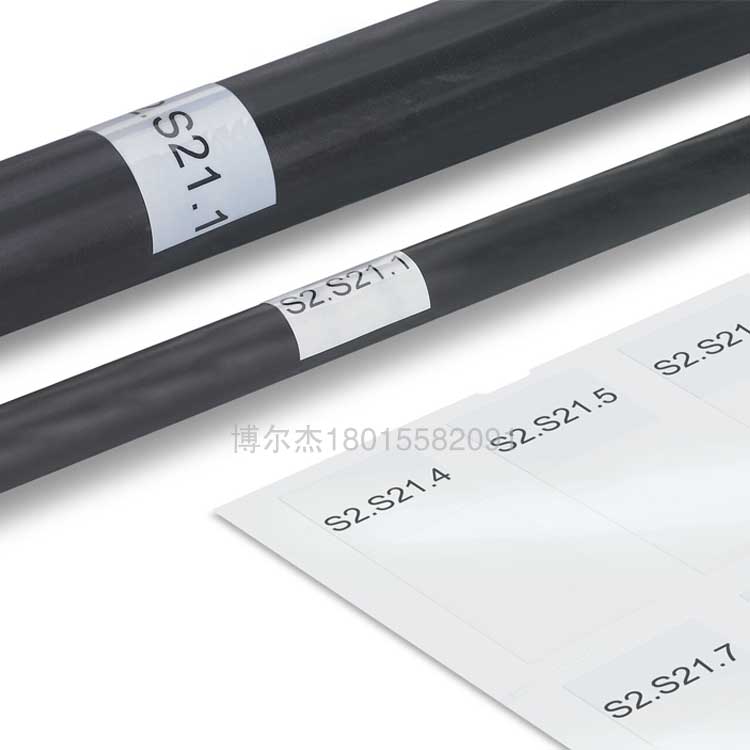

打印样品绕合于线缆 · 印字面外露、透明段回包封字
核心特点
缠绕段 36.5mm · 单圈绕合紧凑
依页面参数，标签宽 25.4mm、绕合方向长 36.5mm，其中白色打印区高 13mm，其余约 23.5mm 为透明覆膜段。这个缠绕长度在 TFM 自覆膜家族 25.4mm 窄幅系里属于中短档——比 TFM239 的 57.15mm 短，比 TFM174 的小标款长；对常规外径的细中规格线缆，单圈绕合即可覆盖到位，也适合线束密集、绕合行程有限的机柜内环境。
25.4×13mm 通栏印窗 · 单行精炼
白色打印区宽 25.4mm，与标签本身同宽，高 13mm——印窗在缠绕方向上通栏铺开、纵向最矮，线号、回路号一行排布即可容纳；与同族 TFM125 档 19mm 高的印窗相比更省纵向，绕合后标签外露印面窄、贴线不凸出，适合以单一编号为主的精简版式。
竖版 3 列 · 2000 张/卷 · 装机可对表
竖版 3 列排样，底纸宽 88.2mm，边距、间距、跳距均为 3mm，R角 1mm；每卷 2000 张，卷量在家族已列款中居中（TFM125 的 1500 张与 TFM239/TFM191 的 3000 张之间）。匹配 BR300 系列碳带，适配 BRADY i7100、CAB SQUIX 4M、SATO CL4NX Plus、TSC MA3400P 四款机型，装机前可直接对表核对。
规格信息
| 商品编号 / 产品型号 | 003231 / TFM124-506 |
| 所属系列 | PCI线缆线束标签 · TFM 自覆膜标签 T506 |

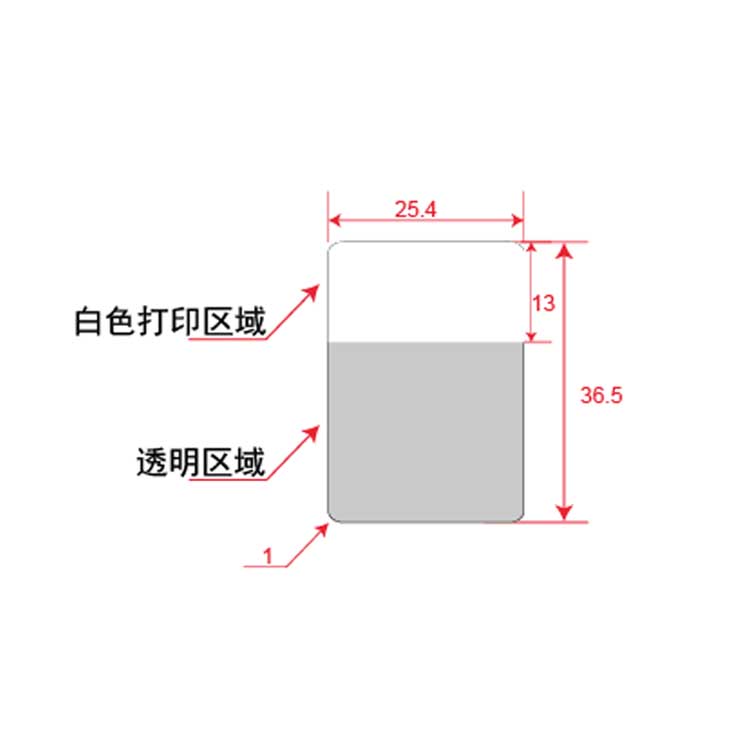

| 标签尺寸 | 宽 25.4 mm × 长 36.5 mm（绕合方向） |
| 打印区域 | 25.4 × 13 mm 白色打印区（与标签同宽） |
| 透明覆膜段 | 约 23.5 mm（总长扣除打印区），绕合时回包覆盖印字面 |
| 底纸 / 边距 / 间距 / 跳距 / R角 | 88.2 mm / 3 mm / 3 mm / 3 mm / 1 mm，竖版 3 列 |
| 材质 | T506 哑白透明聚乙烯 · 白厚底不干胶 |
| 包装数量 | 2000 张/卷，卷芯 76 mm |
| 匹配碳带 / 适用打印机 | BR300 系列 · BRADY i7100 / CAB SQUIX 4M / SATO CL4NX Plus / TSC MA3400P |
| 典型行业 | 汽车 / 医疗器械 / 通信 / 通讯 / 精密仪器 / 飞机 / 航空器 |
| 标签厚度 / 耐温 / 阻燃 / 适配线缆外径 | 本页未列明，以产品规格书为准，询价时请一并提供确认 |
选型对比
TFM 自覆膜家族内怎么按缠绕段选：TFM297 档（003222）25.4×95.25mm 缠绕段最长、方形大印区 3000 张/卷；TFM116 档（003229）25.4×66.68mm 缠绕段第二长、方形印区、45mm 小卷芯；TFM125 档（003230）25.4×63.5mm 缠绕段第三长、25.4×19mm 通栏印窗、1500 张/卷；TFM239 档（003225）25.4×57.15mm 缠绕段、25.4×19.05mm 印区、竖版 2 列、BR2000 碳带。本品 TFM124 档 25.4×36.5mm——窄幅系中的中短缠绕档，印窗 25.4×13mm 通栏最矮，2000 张/卷居中卷量，76mm 标准卷芯。TFM174 档（003221）25.4×9.5mm 小标方印面；TFM191 档（003228）57.15×25.4mm 横版；TFM241 档（003226）57.15×50.8mm 轴向印字最长；TFM192 档（003227）36.5×20.32mm 印区仅 12.7mm；TFM252 档（003223）44.45×19.05mm 窄条；TFM189 档（003224）31.75×12.7mm 最窄幅面。
碳带差异请留意：本品与 TFM174 / TFM252 / TFM241 / TFM297 / TFM116 / TFM125 同用 BR300 系列碳带，而 TFM189 / TFM239 档为 BR2000 系列——两系不通用，混合采购请按档位分列。
与其他固定方式怎么选：TFP 旗型（003203 起）绕线尾端回贴成旗、旗面朝外；TCI 四孔卡式（003170 起）靠扎带固定、印面更宽；TRS 预切热缩管（002832 起）需先穿管再加热收缩。本品自覆膜缠绕不依赖粘贴面平整度，也不需要扎带与加热工具，绕合即固定。
待确认项：名称中的「菲尼克斯 WML」代号与 T506 材质体系的对应适配细节，本页未列明，如在菲尼克斯在用标识体系内替换采购，请先致电核对。
碳带差异请留意：本品与 TFM174 / TFM252 / TFM241 / TFM297 / TFM116 / TFM125 同用 BR300 系列碳带，而 TFM189 / TFM239 档为 BR2000 系列——两系不通用，混合采购请按档位分列。
与其他固定方式怎么选：TFP 旗型（003203 起）绕线尾端回贴成旗、旗面朝外；TCI 四孔卡式（003170 起）靠扎带固定、印面更宽；TRS 预切热缩管（002832 起）需先穿管再加热收缩。本品自覆膜缠绕不依赖粘贴面平整度，也不需要扎带与加热工具，绕合即固定。
待确认项：名称中的「菲尼克斯 WML」代号与 T506 材质体系的对应适配细节，本页未列明，如在菲尼克斯在用标识体系内替换采购，请先致电核对。
典型应用场景
汽车线束支线与分支回路标注
发动机舱、舱内线束的分支线与传感器线路，回路号以单行线号为主。36.5mm 缠绕段单圈即可绕合到位，透明段回包后线号封在膜下，震动路段字迹不易磨花；13mm 矮印窗绕合后外露部分窄，不与波纹管、卡扣争空间。
医疗器械设备内单行线号标注
设备机内线束的通道号、管线编号等单字段标识。25.4×13mm 的窄条印窗贴合精简版式，绕合后不占走线空间，盖板回装与线槽收纳不受影响；哑白透明膜在机内灯光下观感柔和。
通信机房配线与跳线两端标注
机柜间连线、配线架与设备间跳线的两端对端标注。竖版 3 列整卷排样按回路清单取用，整批配线省时；2000 张/卷的卷量适中，单工程用不完也不易造成长期积压。
精密仪器与航空器线束批产
机载与仪用线束按回路清单成批代打印、到货即绕。缠绕式固定不挑粘贴面，柔性护套与异形外包上同样绕得牢；单圈绕合也适合走位紧凑的装配工位。

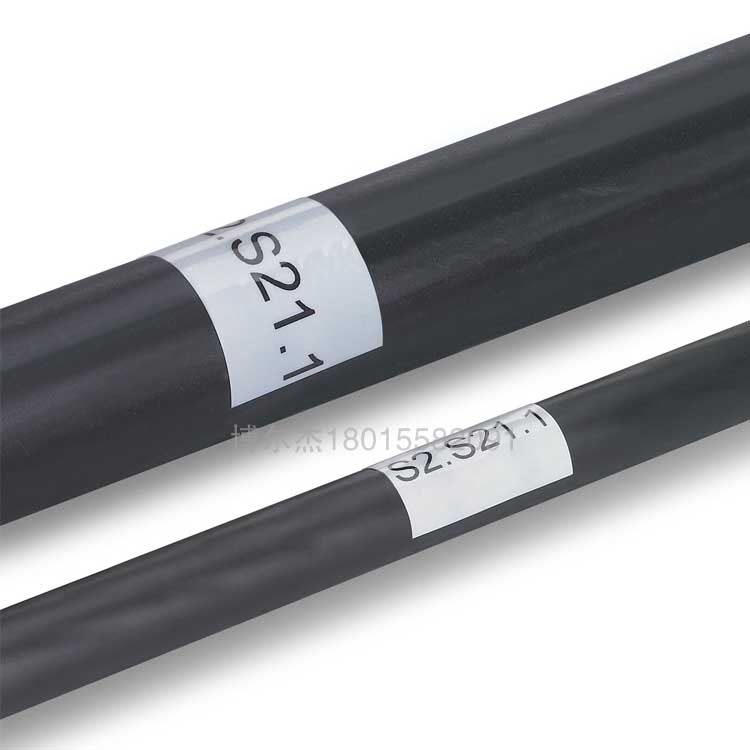

粗细两根线缆缠绕应用 · 单圈绕合、印字面外露
线缆标注应用实拍 · 单行线号通栏排布
张贴与使用建议
1. 打印前对表：整卷上机前先核对机型与碳带——本品匹配 BR300 系列碳带，适用 BRADY i7100、CAB SQUIX 4M、SATO CL4NX Plus、TSC MA3400P；并确认打印机卷轴兼容 76mm 卷芯。先少量试打确认浓度与附着力，打印内容避开 3mm 边距、落在 25.4×13mm 的白色窗口内。
2. 缠绕手法：印字面朝外，标签沿线缆绕合一周，透明覆膜段压过印字面后回贴压实；搭接处用指腹抹平排出气泡；绕合起点对齐线束上的既有标记，保持整柜观感一致。
3. 绕前清洁：护套表面有粉尘、油污或隔离剂残留时先擦净并干燥；低温环境贴合时，先让线缆与标签回到常温再绕。
4. 批量代打印交付：2000 张/卷、竖版 3 列，适合按回路清单一次性代打印、到货即绕；批量下单前先做小批量试装，核对印区版式与现场线径是否匹配。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径，以及「菲尼克斯 WML」代号对应关系，本页未列明，采购或询价时请一并提供确认。
2. 缠绕手法：印字面朝外，标签沿线缆绕合一周，透明覆膜段压过印字面后回贴压实；搭接处用指腹抹平排出气泡；绕合起点对齐线束上的既有标记，保持整柜观感一致。
3. 绕前清洁：护套表面有粉尘、油污或隔离剂残留时先擦净并干燥；低温环境贴合时，先让线缆与标签回到常温再绕。
4. 批量代打印交付：2000 张/卷、竖版 3 列，适合按回路清单一次性代打印、到货即绕；批量下单前先做小批量试装，核对印区版式与现场线径是否匹配。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径，以及「菲尼克斯 WML」代号对应关系，本页未列明，采购或询价时请一并提供确认。
选型与询价
货号 003231 · TFM124-506 缠绕式自覆膜线束标签（25.4×36.5mm · 2000 张/卷）。
支持按回路清单整卷代打印；厚度、耐温、阻燃、适配线径等参数请按实际装机条件确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
