TFM126-506/40X140MM代打印B427/WML缠绕式线缆WireWrap线束标签
商品描述
产品概述
自覆膜（WireWrap）缠绕式线缆标签的用法，是把标签沿电缆绕合：印字面朝外，透明覆膜段随后回包，把印字完整封进膜层；绕合即固定，不依赖粘贴面、扎带与加热工具。本品在 TFM 家族里是「长缠绕」一档——标签宽 40mm、缠绕方向长 140mm，白色打印区 40×25mm，透明覆膜段约 115mm。包覆行程长，大外径电缆与多根并绕线束也能整周绕合；透明段占比高，绕合后印字被完整护在膜下。面材为 T506 哑白透明聚乙烯，配白厚底不干胶；竖版 3 列，底纸 46mm，每卷 3500 张，卷芯 76mm，适配 BR300 系列碳带打印。标签厚度、耐温区间、阻燃等级以及可适配的线缆外径本页未列明，如有明确环境或验收要求，请以该批次产品规格书为准，或联系选型确认后再采购。

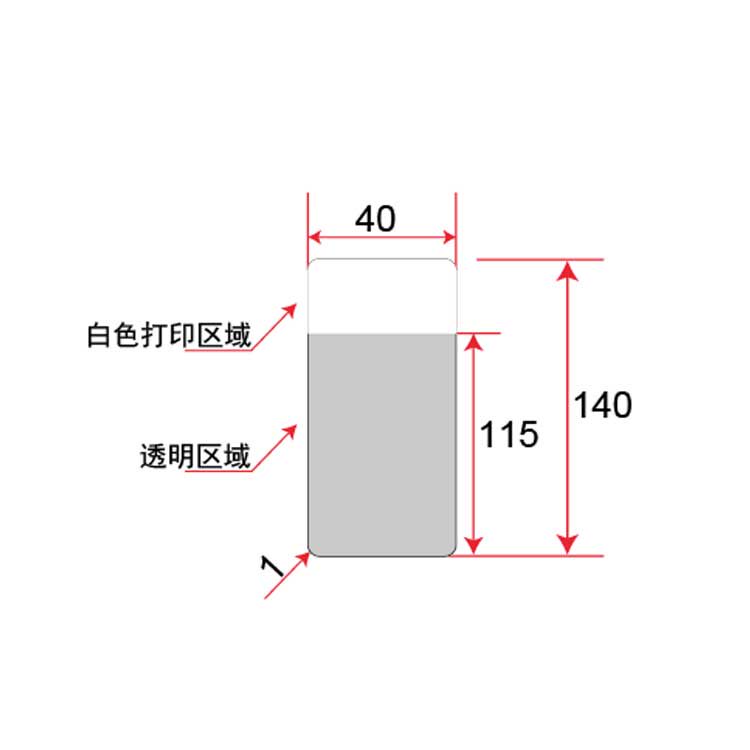

本品尺寸图 · 总宽 40mm、总长 140mm、白色印区 25mm、透明段 115mm、R角 1mm

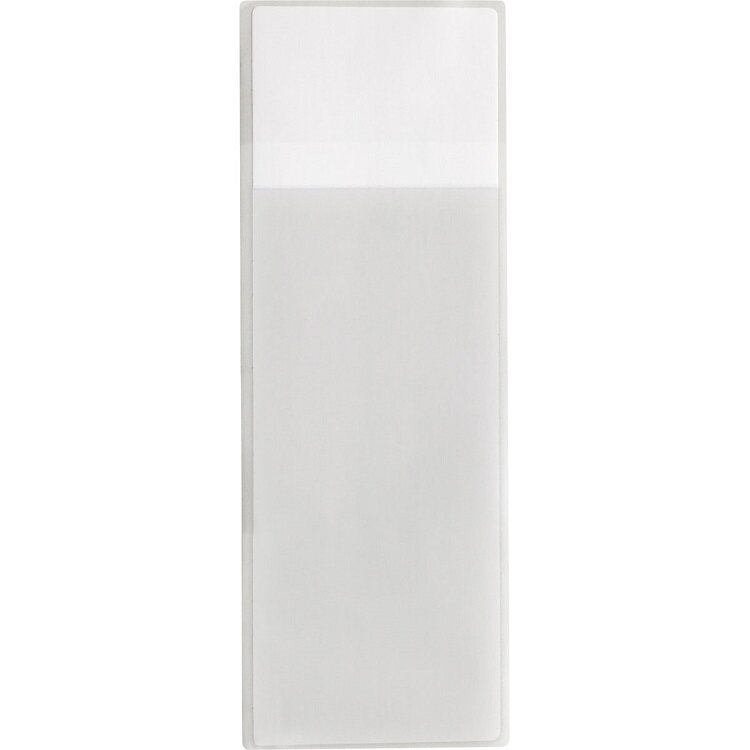

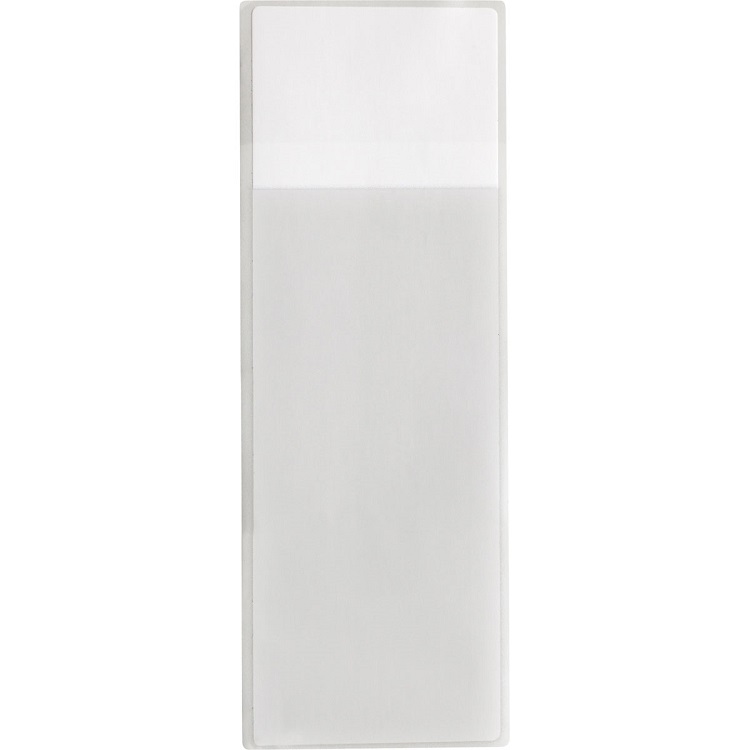

单张标签展开实拍 · 端部白色印区 + 大段透明覆膜
核心特点
缠绕段 140mm · 家族最长档
依页面参数与本品尺寸图，标签宽 40mm、绕合方向长 140mm，其中白色打印区 25mm，其余约 115mm 为透明覆膜段，占全长逾八成。这个缠绕长度在 TFM 家族已列款中最长——比 TFM297 档的 95.25mm 还多出四成余量。面对大外径电力电缆、粗波纹管或需整束并绕的场合，它有足够行程把标签绕合到位，透明段仍留足回包长度压住印字面。
40×25mm 印窗 · 两行信息从容排
白色打印区宽 40mm、高 25mm，位于标签一端，与标签同宽通栏铺开。25mm 的印窗高度在家族已列款中属宽裕档——线号一行排布之余，还能放下「位号 + 回路/去向」两行信息；搭接透明段后印字封在膜下，线束运行期被反复触碰也不易磨花。
竖版 3 列 · 3500 张/卷 · 装机可对表
竖版 3 列排样，底纸宽 46mm，边距、间距、跳距均为 3mm，R角 1mm；每卷 3500 张，卷量在家族已列款中处于前列，适合按整批线束清单一次性代打印。匹配 BR300 系列碳带，适配 BRADY i7100、CAB SQUIX 4M、SATO CL4NX Plus、TSC MA3400P 四款机型，装机前可直接对表。
规格信息
| 商品编号 / 产品型号 | 003232 / TFM126-506 |
| 所属系列 | PCI线缆线束标签 · TFM 自覆膜标签 T506 |
| 标签尺寸 | 宽 40 mm × 长 140 mm（绕合方向，家族已列款最长缠绕段） |
| 打印区域 | 40 × 25 mm 白色打印区（位于标签一端） |
| 透明覆膜段 | 约 115 mm（总长扣除打印区），回包覆盖印字面，余量足、可多圈绕合 |
| 底纸 / 边距 / 间距 / 跳距 / R角 | 46 mm / 3 mm / 3 mm / 3 mm / 1 mm，竖版 3 列 |
| 材质 | T506 哑白透明聚乙烯 · 白厚底不干胶 |
| 包装数量 | 3500 张/卷，卷芯 76 mm |
| 匹配碳带 / 适用打印机 | BR300 系列 · BRADY i7100 / CAB SQUIX 4M / SATO CL4NX Plus / TSC MA3400P |
| 典型行业 | 汽车 / 医疗器械 / 通信 / 通讯 / 精密仪器 / 飞机 / 航空器 |
| 标签厚度 / 耐温 / 阻燃 / 适配线缆外径 | 本页未列明，以产品规格书为准，询价时请一并提供确认 |
选型对比
TFM 自覆膜家族内怎么按缠绕段选：本品 TFM126 档 40×140mm 缠绕段最长，印窗 40×25mm 容两行，3500 张/卷大卷量——粗电缆、粗线束、多圈绕合选它。TFM297 档（003222）25.4×95.25mm 缠绕段第二长、方形大印区 3000 张/卷；TFM116 档（003229）25.4×66.68mm、方形印区、45mm 小卷芯；TFM125 档（003230）25.4×63.5mm、通栏印窗 25.4×19mm、1500 张/卷；TFM239 档（003225）25.4×57.15mm、竖版 2 列、BR2000 碳带；TFM124 档（003231）25.4×36.5mm 中短缠绕、2000 张/卷。TFM174 档（003221）25.4×9.5mm 小标方印面；TFM191 档（003228）57.15×25.4mm 横版；TFM241 档（003226）57.15×50.8mm 幅面最大；TFM192 档（003227）36.5×20.32mm 印区仅 12.7mm；TFM252 档（003223）44.45×19.05mm 窄条；TFM189 档（003224）31.75×12.7mm 最窄幅面。
碳带差异请留意：本品与 TFM174 / TFM252 / TFM241 / TFM297 / TFM116 / TFM125 / TFM124 同用 BR300 系列碳带，而 TFM189 / TFM239 档为 BR2000 系列——两系不通用，混合采购请按档位分列。
与其他固定方式怎么选：TFP 旗型（003203 起）绕线尾端回贴成旗、旗面朝外；TCI 四孔卡式（003170 起）靠扎带固定、印面更宽；TRS 预切热缩管（002832 起）需先穿管再加热收缩；BTG 支架扎带（002856 起）适合标签需更换的点位。本品自覆膜缠绕绕合即固定，整周包覆护套面。
待确认项：名称中的「B427/WML」代号与 T506 材质体系的对应适配，本页未列明，如在既有机型标识体系内替换采购，请先致电核对。
碳带差异请留意：本品与 TFM174 / TFM252 / TFM241 / TFM297 / TFM116 / TFM125 / TFM124 同用 BR300 系列碳带，而 TFM189 / TFM239 档为 BR2000 系列——两系不通用，混合采购请按档位分列。
与其他固定方式怎么选：TFP 旗型（003203 起）绕线尾端回贴成旗、旗面朝外；TCI 四孔卡式（003170 起）靠扎带固定、印面更宽；TRS 预切热缩管（002832 起）需先穿管再加热收缩；BTG 支架扎带（002856 起）适合标签需更换的点位。本品自覆膜缠绕绕合即固定，整周包覆护套面。
待确认项：名称中的「B427/WML」代号与 T506 材质体系的对应适配，本页未列明，如在既有机型标识体系内替换采购，请先致电核对。
典型应用场景
大外径电缆与母线单点标注
进出配电柜的主缆、母线引出段外径粗，窄幅标签绕不拢、包不住。140mm 的缠绕段面对较粗护套仍能整周绕合，透明段长、搭接余量足，印字封膜抗拖拽摩擦；40mm 幅宽让远距离巡检时字号也看得清。
汽车线束主干与波纹管段
整车线束主干道、发动机舱粗波纹管段，是各分支回路汇总处，适合用大印窗标写束号与走向。透明段多圈包覆后不惧震动摩擦，与分支细线标签形成「主干大标、分支小标」的层级。
通信主干缆与大对数缆两端
机房进线间、桥架内的大对数主干缆，两端需标对端号、束号，做醒目标注。3500 张/卷整卷按清单代打印，大工程一次备齐；竖版 3 列取用顺手。
医疗器械与航空器线束批产
机内与机载线束按回路清单成批代打印、到货即绕。缠绕式固定不依赖粘贴面，编织护套、硅橡胶软管外层同样绕得牢；对偏粗线束段，140mm 行程保证单点标识也能绕合完整。

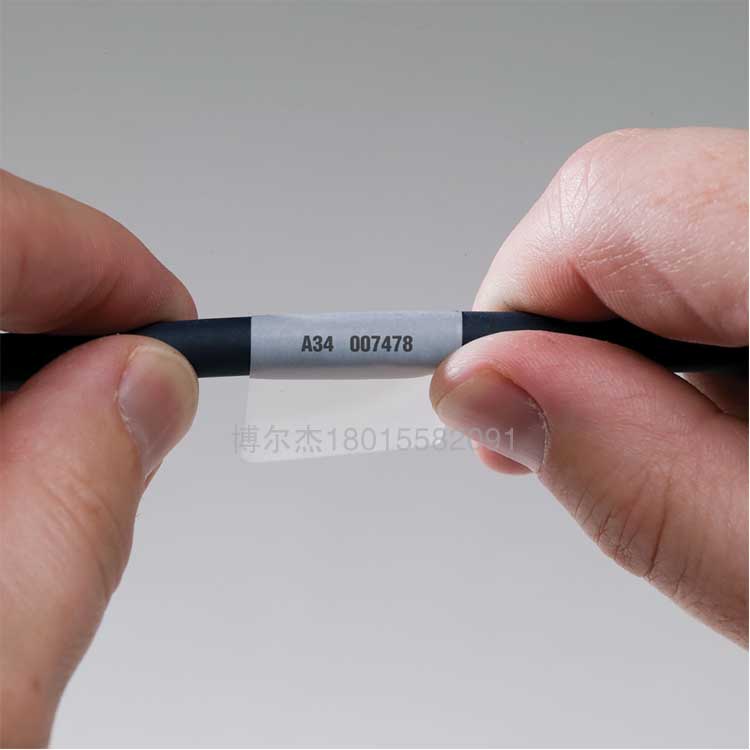

打印样品绕合于线缆 · 印字面外露、透明段回包封字
整卷实拍 · 76mm 卷芯、竖版 3 列排样
张贴与使用建议
1. 打印前对表：整卷上机前先核对机型与碳带——本品匹配 BR300 系列碳带，适用 BRADY i7100、CAB SQUIX 4M、SATO CL4NX Plus、TSC MA3400P，并确认打印机卷轴兼容 76mm 卷芯。先少量试打确认浓度与附着力，打印内容避开 3mm 边距、落在白色窗口内。
2. 缠绕手法：印字面朝外，标签沿线缆绕合，透明覆膜段压过印字面后继续缠绕，大外径电缆可多圈绕合用足透明段；末端回贴压实、抹平气泡，起点对齐线束既有标记，保持整柜观感一致。
3. 绕前清洁：护套表面有粉尘、油污或隔离剂残留时先擦净并干燥；低温环境先让线缆与标签回到常温再绕。
4. 批量代打印交付：3500 张/卷、竖版 3 列，适合按回路清单一次性代打印、到货即绕；批量下单前先取一段实缆试绕，确认行程与现场线径匹配。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径，以及「B427/WML」代号对应关系，本页未列明，采购或询价时请一并确认。
2. 缠绕手法：印字面朝外，标签沿线缆绕合，透明覆膜段压过印字面后继续缠绕，大外径电缆可多圈绕合用足透明段；末端回贴压实、抹平气泡，起点对齐线束既有标记，保持整柜观感一致。
3. 绕前清洁：护套表面有粉尘、油污或隔离剂残留时先擦净并干燥；低温环境先让线缆与标签回到常温再绕。
4. 批量代打印交付：3500 张/卷、竖版 3 列，适合按回路清单一次性代打印、到货即绕；批量下单前先取一段实缆试绕，确认行程与现场线径匹配。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径，以及「B427/WML」代号对应关系，本页未列明，采购或询价时请一并确认。
选型与询价
货号 003232 · TFM126-506 缠绕式自覆膜线缆标签（40×140mm · 3500 张/卷）。
支持按回路清单整卷代打印；厚度、耐温、阻燃、适配线径等参数请按实际装机条件确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
