TFM161-506/60x25MM代打印B427/WML缠绕式线缆WireWrap线束标签
商品描述
产品概述
自覆膜（WireWrap）缠绕式线缆标签的用法，是把标签沿电缆绕合：印字面朝外，透明覆膜段随后回包，把印字完整封进膜层；绕合即固定，不依赖粘贴面、扎带与加热工具。本品在 TFM 家族里是「方形印区 + 紧凑幅宽」一档——标签宽 60mm、高 25mm，白色打印区 25×25mm，透明覆膜段 35mm。方形印区对两行位号、编号加短注、条码类内容都排得开；缠绕段短，中小外径的分支线、信号线单圈绕合即可封字。面材为 T506 哑白透明聚乙烯，配白厚底不干胶；横版 1 列，每卷 2500 张，卷芯 76mm，适配 BR300 系列碳带打印。标签厚度、耐温区间、阻燃等级以及可适配的线缆外径本页未列明，如有明确环境或验收要求，请以该批次产品规格书为准，或联系选型确认后再采购。

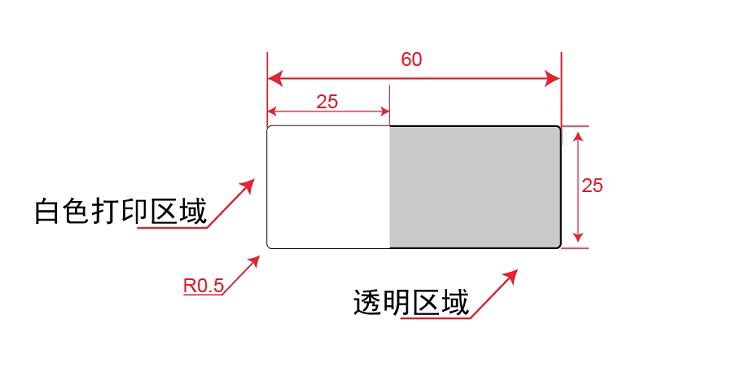

本品尺寸图 · 总宽 60mm、总高 25mm、白色印区 25×25mm、透明段 35mm、R角 0.5mm

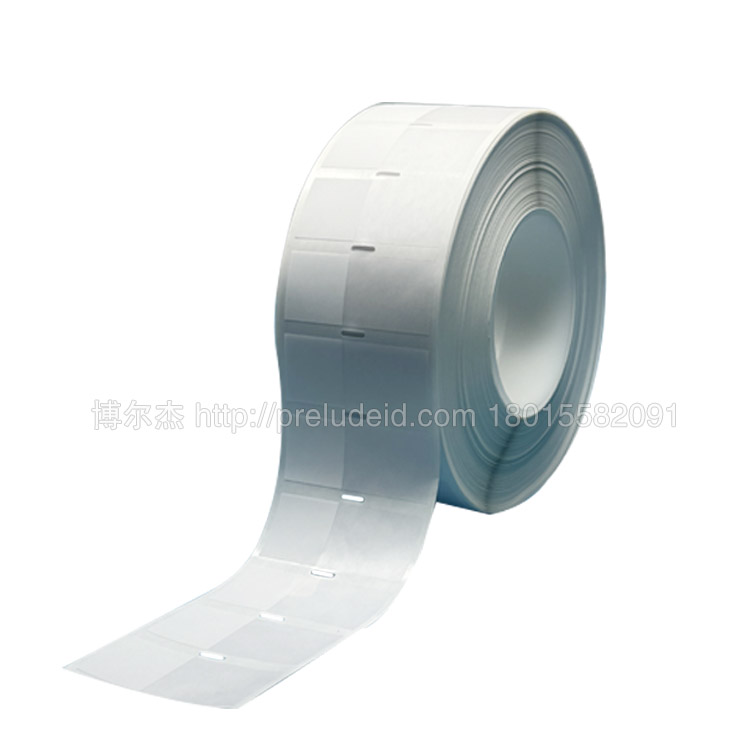

整卷展开实拍 · 端部白色印区与透明覆膜段分界清晰
核心特点
25×25mm 方形印区 · 两行大字都放得下
25×25mm 方形印区，横竖两个方向都有 25mm 的余量——线号、回路号一行排开能放大字号，「位号 + 去向」两行也排得下，方形格局对条码、编号加短注这类内容同样友好。印字后由透明段回包覆盖，运行期被反复触碰也不易磨花。
60mm 紧凑幅宽 · 短缠绕省料省位
标签总宽 60mm，其中透明覆膜段 35mm，属 TFM 家族已列款中较短的一档缠绕段。中小外径的分支线、信号线单圈绕合即可封字，行程不冗余；横版 1 列排样，标签沿底纸横向排布，打印与取用都直观。
2500 张/卷 · 装机参数可对表
每卷 2500 张，卷量居家族中档，按批次回路清单代打印正合适。底纸宽 66mm，边距、间距 3mm，跳距 5mm，R角 0.5mm——这枚小圆角在家族已列款中是最小的一档，绕合后边角更服帖。匹配 BR300 系列碳带，适配 BRADY i7100、CAB SQUIX 4M、SATO CL4NX Plus、TSC MA3400P 四款机型，装机前可对表。
规格信息
| 商品编号 / 产品型号 | 003233 / TFM161-506 |
| 所属系列 | PCI线缆线束标签 · TFM 自覆膜标签 T506 |
| 标签尺寸 | 宽 60 mm × 高 25 mm |
| 打印区域 | 25 × 25 mm 白色打印区（方形印窗，位于标签一端） |
| 透明覆膜段 | 35 mm（总宽扣除打印区），印字后回包覆盖印字面 |
| 底纸 / 边距 / 间距 / 跳距 / R角 | 66 mm / 3 mm / 3 mm / 5 mm / 0.5 mm，横版 1 列 |
| 材质 | T506 哑白透明聚乙烯 · 白厚底不干胶 |
| 包装数量 | 2500 张/卷，卷芯 76 mm |
| 匹配碳带 / 适用打印机 | BR300 系列 · BRADY i7100 / CAB SQUIX 4M / SATO CL4NX Plus / TSC MA3400P |
| 典型行业 | 汽车 / 医疗器械 / 通信 / 通讯 / 精密仪器 / 飞机 / 航空器 |
| 标签厚度 / 耐温 / 阻燃 / 适配线缆外径 | 本页未列明，以产品规格书为准，询价时请一并提供确认 |
选型对比
TFM 自覆膜家族内怎么按印区与缠绕段选：本品 TFM161 档 60×25mm，白色印区 25×25mm 方形大印窗、缠绕段 35mm 较短，2500 张/卷中量档——中小外径线缆、方形印区两行标注选它。TFM116 档（003229）25.4×66.68mm 缠绕段第二长、同款方形印区、45mm 小卷芯；TFM297 档（003222）25.4×95.25mm 缠绕段长、方形大印区 3000 张/卷；TFM241 档（003226）57.15×50.8mm 幅面最大、印字窗 19.05×50.08mm；TFM191 档（003228）57.15×25.4mm 同高姊妹档、印窗 19.05×25.4mm 更窄；TFM125 档（003230）25.4×63.5mm、通栏印窗 25.4×19mm、1500 张/卷；TFM126 档（003232）40×140mm 缠绕段家族最长、粗电缆多圈绕合。TFM239 档（003225）25.4×57.15mm、竖版 2 列、BR2000 碳带；TFM124 档（003231）25.4×36.5mm 中短缠绕、2000 张/卷。TFM252 档（003223）44.45×19.05mm 窄条；TFM192 档（003227）36.5×20.32mm 印区仅 12.7mm；TFM189 档（003224）31.75×12.7mm 最窄幅面；TFM174 档（003221）25.4×9.5mm 小标方印面。
碳带差异请留意：本品与 TFM174 / TFM252 / TFM241 / TFM297 / TFM116 / TFM125 / TFM124 / TFM126 档同用 BR300 系列碳带，而 TFM189 / TFM239 档为 BR2000 系列——两系不通用，混合采购请按档位分列。
与其他固定方式怎么选：TFP 旗型（003203 起）绕线尾端回贴成旗、旗面朝外；TCI 四孔卡式（003170 起）靠扎带固定、印面更宽；TRS 预切热缩管（002832 起）需先穿管再加热收缩；BTG 支架扎带（002856 起）适合标签需更换的点位。本品自覆膜缠绕绕合即固定，整周包覆护套面。
待确认项：名称中的「B427/WML」代号与 T506 材质体系的对应适配，本页未列明，如在既有机型标识体系内替换采购，请先致电核对。
碳带差异请留意：本品与 TFM174 / TFM252 / TFM241 / TFM297 / TFM116 / TFM125 / TFM124 / TFM126 档同用 BR300 系列碳带，而 TFM189 / TFM239 档为 BR2000 系列——两系不通用，混合采购请按档位分列。
与其他固定方式怎么选：TFP 旗型（003203 起）绕线尾端回贴成旗、旗面朝外；TCI 四孔卡式（003170 起）靠扎带固定、印面更宽；TRS 预切热缩管（002832 起）需先穿管再加热收缩；BTG 支架扎带（002856 起）适合标签需更换的点位。本品自覆膜缠绕绕合即固定，整周包覆护套面。
待确认项：名称中的「B427/WML」代号与 T506 材质体系的对应适配，本页未列明，如在既有机型标识体系内替换采购，请先致电核对。
典型应用场景
机柜分支线与信号线单点标注
配电柜、控制柜内的分支线与仪表信号线外径中等，绕合行程不需很长。35mm 透明段单圈包覆即可把印字封进膜下；25×25mm 方形印区把位号、端子号写大写清楚，柜门不开也能远距离读号。
汽车线束分支与传感器线路
汽车线束的分支段、传感器引线上点多而密，适合小批量、多批次地标识。2500 张/卷按批次清单代打印，到货即绕；缠绕式固定不依赖粘贴面，波纹管出口、护套分叉处也绕得牢。
医疗器械与精密仪器内部走线
仪器内部走线空间紧凑，60mm 幅宽不占位；方形印区可按图纸排布器件位号与接口编号，双行也从容。哑白透明聚乙烯面材配合透明段回包，印字封在膜层下，检修拆装反复触碰不易磨花。
通信与航空器线束批产标识
机内与机载线束按回路清单成批代打印、到货即绕。横版 1 列排样上机走纸顺畅，BR300 碳带配四款适配机型，产线装机可直接对表；R角 0.5mm 的小圆角让绕合后的标签边角更贴合护套。

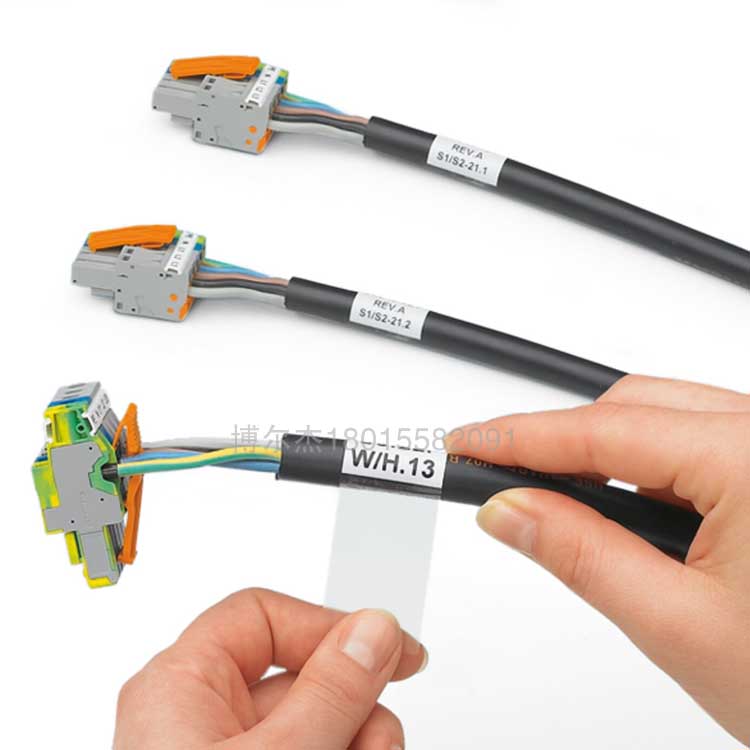

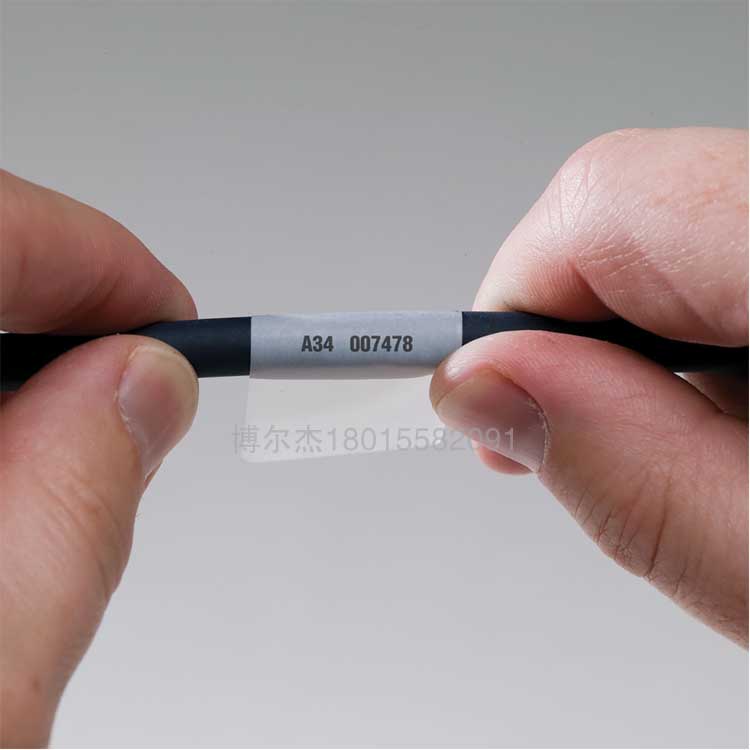

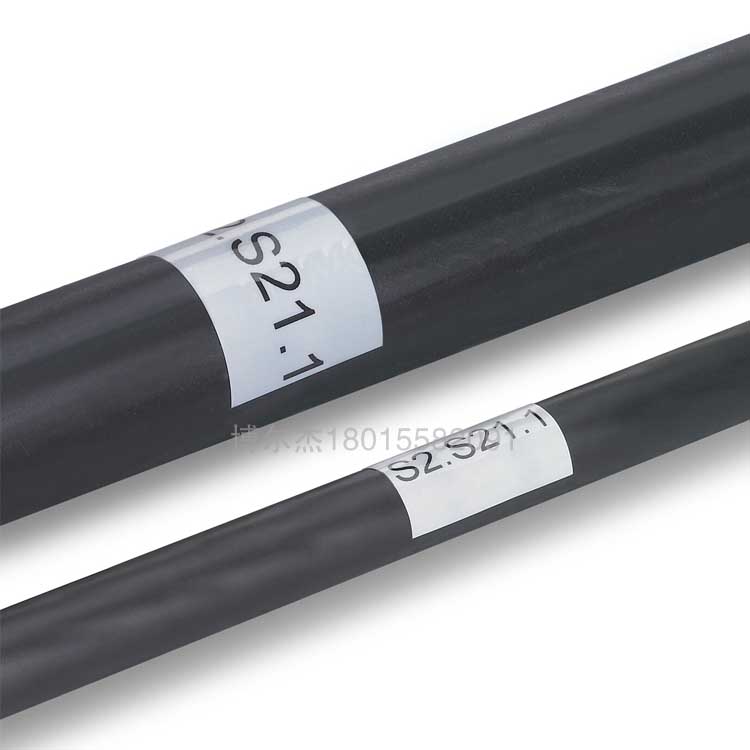

打印样品绕合于线缆 · 印字面外露、透明段回包封字

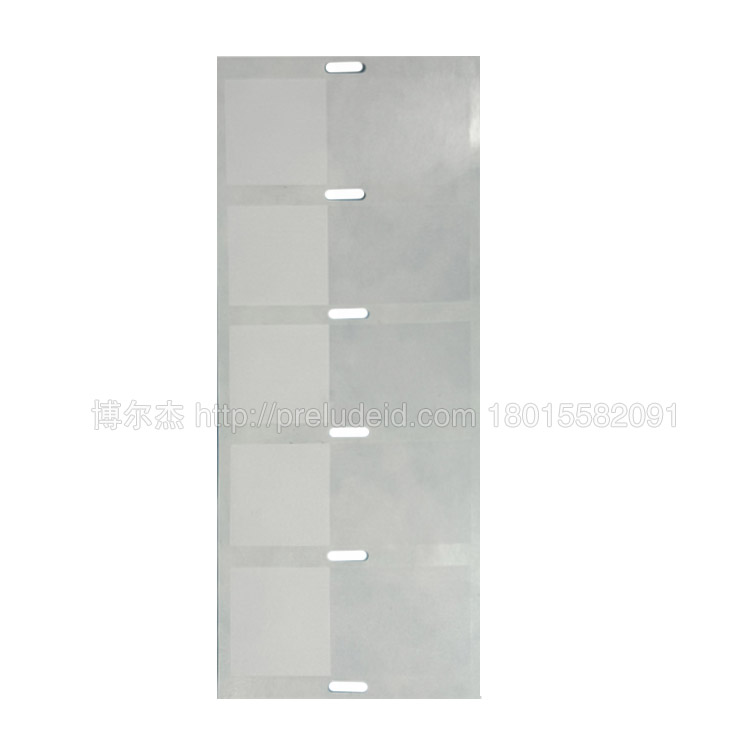

横版 1 列排样细节 · 白色印区与透明段逐张分界
张贴与使用建议
1. 打印前对表：整卷上机前先核对机型与碳带——本品匹配 BR300 系列碳带，适用 BRADY i7100、CAB SQUIX 4M、SATO CL4NX Plus、TSC MA3400P，并确认打印机卷轴兼容 76mm 卷芯。先少量试打确认浓度与附着力，打印内容避开 3mm 边距、落在白色窗口内。
2. 缠绕手法：印字面朝外，标签沿线缆绕合，透明覆膜段压过印字面后回贴压实、抹平气泡；起点对齐线束既有标记，保持整柜观感一致。缠绕段较短，绕合前先比对线缆外径与行程，避免封字不严。
3. 批量代打印交付：2500 张/卷、横版 1 列，适合按回路清单分批代打印、到货即绕；批量下单前先取一段实缆试绕，确认行程与现场线径匹配。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径，以及「B427/WML」代号对应关系，本页未列明，采购或询价时请一并确认。
2. 缠绕手法：印字面朝外，标签沿线缆绕合，透明覆膜段压过印字面后回贴压实、抹平气泡；起点对齐线束既有标记，保持整柜观感一致。缠绕段较短，绕合前先比对线缆外径与行程，避免封字不严。
3. 批量代打印交付：2500 张/卷、横版 1 列，适合按回路清单分批代打印、到货即绕；批量下单前先取一段实缆试绕，确认行程与现场线径匹配。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径，以及「B427/WML」代号对应关系，本页未列明，采购或询价时请一并确认。
选型与询价
货号 003233 · TFM161-506 缠绕式自覆膜线缆标签（60×25mm · 2500 张/卷）。
支持按回路清单整卷代打印；厚度、耐温、阻燃、适配线径等参数请按实际装机条件确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
