TFM/自覆膜T506-缠绕式线缆彩色标签40x25mm-可定制尺寸-可代打印
商品描述
产品概述
自覆膜缠绕式标签靠绕合固定：标签沿电缆绕一周，印字面朝外，尾部透明覆膜段继续绕、压过印字区后回贴，把印字封进膜层。全程不依赖被贴面洁净度，也不用扎带或热缩工具，拆改时剪断换新即可。
本品在 TFM 家族里是「彩色 + 短缠绕」一档：沿绕向总长 40mm，白色打印区 20mm、透明覆膜段 20mm，各占一半；幅宽 25mm，横版 1 列排样，底纸 46mm。适合中小外径的分支线与信号线——绕一圈就能封字，行程不冗余也不会绕不严。彩色底色先把线归类：动力、控制、信号、接地各用一色，检修时先按色缩范围、再读位号，比逐张凑近看字快。每卷 1000 张，是同族已列款中最少卷量，多色并行备货占用更轻。标签厚度、耐温区间、阻燃等级、可适配的线缆外径，以及具体可选色号与定制尺寸的上下限，本页未列明，如有明确环境或验收要求，请以该批次产品规格书为准，或联系选型确认后再采购。
本品在 TFM 家族里是「彩色 + 短缠绕」一档：沿绕向总长 40mm，白色打印区 20mm、透明覆膜段 20mm，各占一半；幅宽 25mm，横版 1 列排样，底纸 46mm。适合中小外径的分支线与信号线——绕一圈就能封字，行程不冗余也不会绕不严。彩色底色先把线归类：动力、控制、信号、接地各用一色，检修时先按色缩范围、再读位号，比逐张凑近看字快。每卷 1000 张，是同族已列款中最少卷量，多色并行备货占用更轻。标签厚度、耐温区间、阻燃等级、可适配的线缆外径，以及具体可选色号与定制尺寸的上下限，本页未列明，如有明确环境或验收要求，请以该批次产品规格书为准，或联系选型确认后再采购。

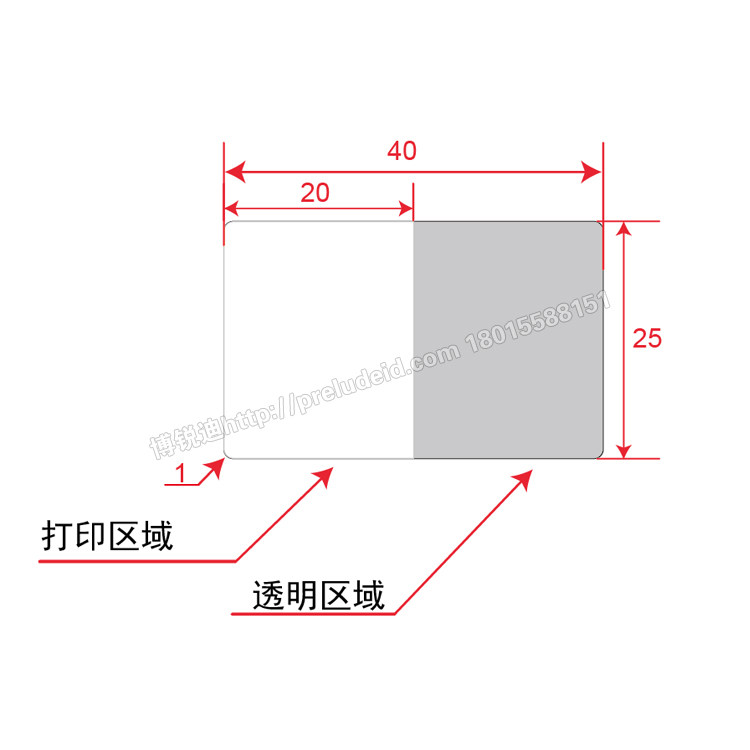

本品尺寸图 · 沿绕向 40mm、打印区域 20mm、透明区域 20mm、幅宽 25mm、R角 1mm

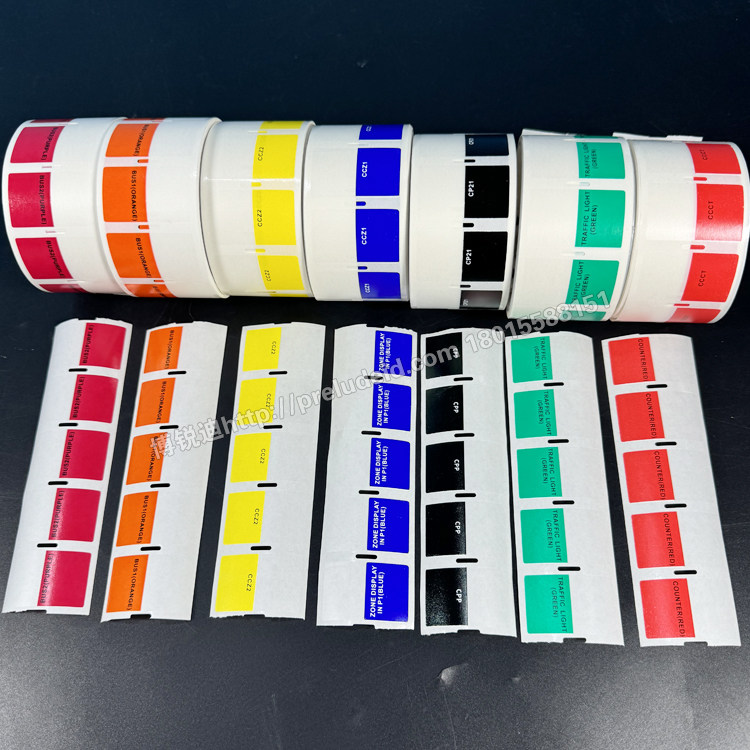

多色整卷与绕线样段 · 印字区留白、尾段透明膜绕后覆盖
核心特点
彩色分色 · 按回路类别一眼认线
彩色标签的价值在「先认出类别，再读编号」：同一柜内动力、控制、信号、接地用不同底色分列，检修时先按色缩到那一束，再读位号，不必逐张凑近。多色并行采购可自成一套分色规矩。
40mm 短缠绕 · 印区与透明段各 20mm
沿绕向总长 40mm，白色打印区与透明覆膜段各占一半，幅宽 25mm。短行程适合中小外径的分支线、信号线、仪表线：绕一圈，透明段正好回包盖住印字，行程不冗余，也不至于绕不严。
1000 张/卷 · 多色并行不压库存
每卷 1000 张，是同族已列款中最少卷量。多色同时备货时，每色各备一卷的资金与货架占用都更轻；按回路清单分批代打印，小批量多颜色的项目不必为单一颜色囤整卷。
装机参数齐全 · 四机型可对表
底纸 46mm、边距 3mm、跳距 5mm、R角 1mm、横版 1 列、卷芯 76mm，配 BR300 系列碳带，适配 BRADY i7100、CAB SQUIX 4M、SATO CL4NX Plus、TSC MA3400P。换机换线时可直接对表，不必先试打一批再回头核。
规格信息
| 商品编号 / 产品型号 | 003234 / TFM 自覆膜 T506 彩色款 |
| 所属系列 | PCI线缆线束标签 · TFM 自覆膜标签 T506 |
| 标签尺寸 / 打印区域 / 透明覆膜段 | 宽 25 × 长 40 mm（沿绕向）；印区 25×20 mm；透明覆膜段 20 mm，与印区各占绕向一半，印字后回包覆盖印字面 |
| 底纸 / 边距 / 跳距 / R角 | 46 mm / 3 mm / 5 mm / 1 mm，横版 1 列 |
| 材质 | T506 哑白透明聚乙烯 · 白厚底不干胶 |
| 包装数量 / 卷芯 | 1000 张/卷 · 卷芯 76 mm |
| 匹配碳带 / 适用打印机 | BR300 系列 · BRADY i7100 / CAB SQUIX 4M / SATO CL4NX Plus / TSC MA3400P |
| 典型行业 | 汽车 / 医疗器械 / 通信 / 通讯 / 精密仪器 / 飞机 / 航空器 |
| 页面未列明项 | 具体色号与定制尺寸上下限、标签厚度、耐温区间、阻燃等级、适配线缆外径，均以产品规格书为准；询价时请说明线径、颜色与验收要求 |
选型对比
TFM 自覆膜家族内怎么按缠绕长度与卷量选：本品 40×25mm 彩色款，缠绕段 40mm 偏短、印区 25×20mm 通栏、1000 张/卷为已列款最少卷量——多色并行、小批量备料选它。TFM161（003233）60×25mm、方印区 25×25mm、2500 张/卷；TFM124（003231）25.4×36.5mm、印区最矮 13mm、2000 张/卷；TFM192（003227）36.5×20.32mm、印区 12.7mm、3500 张/卷；TFM125（003230）25.4×63.5mm、竖版 3 列、1500 张/卷；TFM116（003229）25.4×66.68mm、45mm 小卷芯；TFM239（003225）25.4×57.15mm、竖版 2 列、BR2000；TFM297（003222）25.4×95.25mm 长缠绕、3000 张/卷；TFM126（003232）40×140mm 缠绕最长，可绕粗电缆；TFM241（003226）57.15×50.8mm 幅面最大；TFM191（003228）57.15×25.4mm 印窗更窄；TFM252（003223）44.45×19.05mm 窄条；TFM189（003224）31.75×12.7mm 最窄幅面；TFM174（003221）25.4×9.5mm 小标印面。
碳带差异请留意：本品与上述除 TFM239、TFM189 外各档同为 BR300 系列；TFM239 与 TFM189 为 BR2000 系列——两系不通用，混合采购请按档位分列。
与其他固定方式怎么选：TFP 旗型（003203 起）尾端回贴成旗、旗面朝外，适合远距离斜视读号；TCI 四孔卡式（003170 起）靠扎带固定、印面更宽；TRS 热缩管（002832 起）需先穿管再加热；BTG 支架扎带（002856 起）适合要换标的点位。本品绕合即固定、整周包覆护套面，改线剪断换新，不留残胶。
碳带差异请留意：本品与上述除 TFM239、TFM189 外各档同为 BR300 系列；TFM239 与 TFM189 为 BR2000 系列——两系不通用，混合采购请按档位分列。
与其他固定方式怎么选：TFP 旗型（003203 起）尾端回贴成旗、旗面朝外，适合远距离斜视读号；TCI 四孔卡式（003170 起）靠扎带固定、印面更宽；TRS 热缩管（002832 起）需先穿管再加热；BTG 支架扎带（002856 起）适合要换标的点位。本品绕合即固定、整周包覆护套面，改线剪断换新，不留残胶。
典型应用场景
汽车线束分支与传感器引线
整车线束分支段、传感器引线密集且走向复杂，同一束里常并行多个回路类别。先按系统分色，再在色内写位号与接插件编号；40mm 短缠绕适配中小外径分支，绕合即固定，不依赖护套表面是否干净。1000 张/卷便于按车型分批备料。
医疗器械与精密仪器内部走线
机内走线空间紧、拆装频次高，标签要贴得薄、绕得紧、字要封住。幅宽 25mm 不占位，透明段回包后印字在膜层之下，反复触碰与清洁不易磨花；按功能模块分色后，检修开壳即可按色定位线束归属。
通信机房与综合布线
配线架、光缆终端盒、机柜内的跳线与尾纤数量大、回路号长。25mm 幅宽在密集排布的跳线上不互相叠压，40mm 缠绕段单圈即可封字；按业务分区或安全等级分色，扩容割接时先看色再看号，减少误拔风险。
航空器与精密仪器线束批产
机载与仪器线束按回路清单成批代打印，到货即绕。横版 1 列排样上机走纸顺畅，BR300 碳带配四款适配机型，产线装机可直接对表；分色让总装与调试阶段按系统快速分流，减少整束翻找。

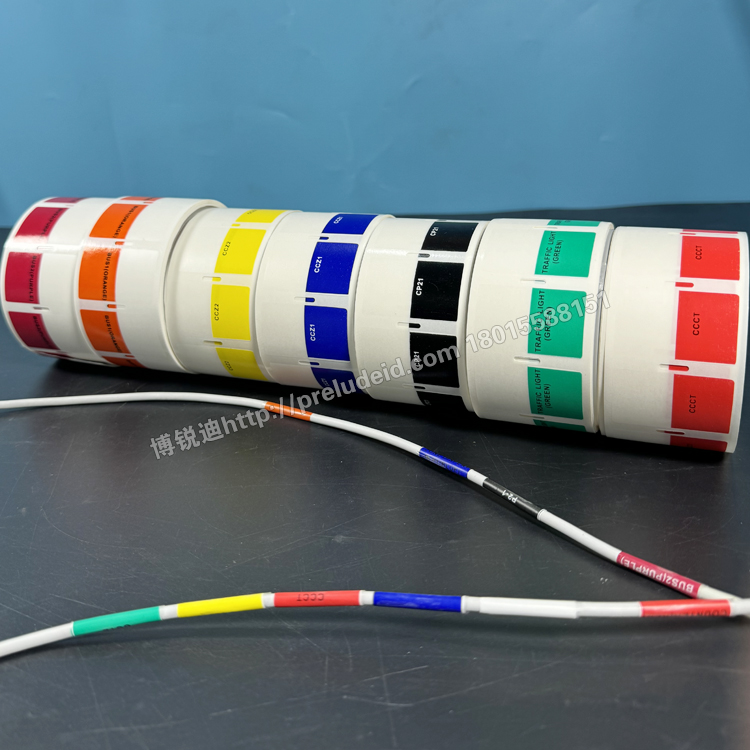

多色整卷与绕线样段 · 同一束线上按色区分回路类别

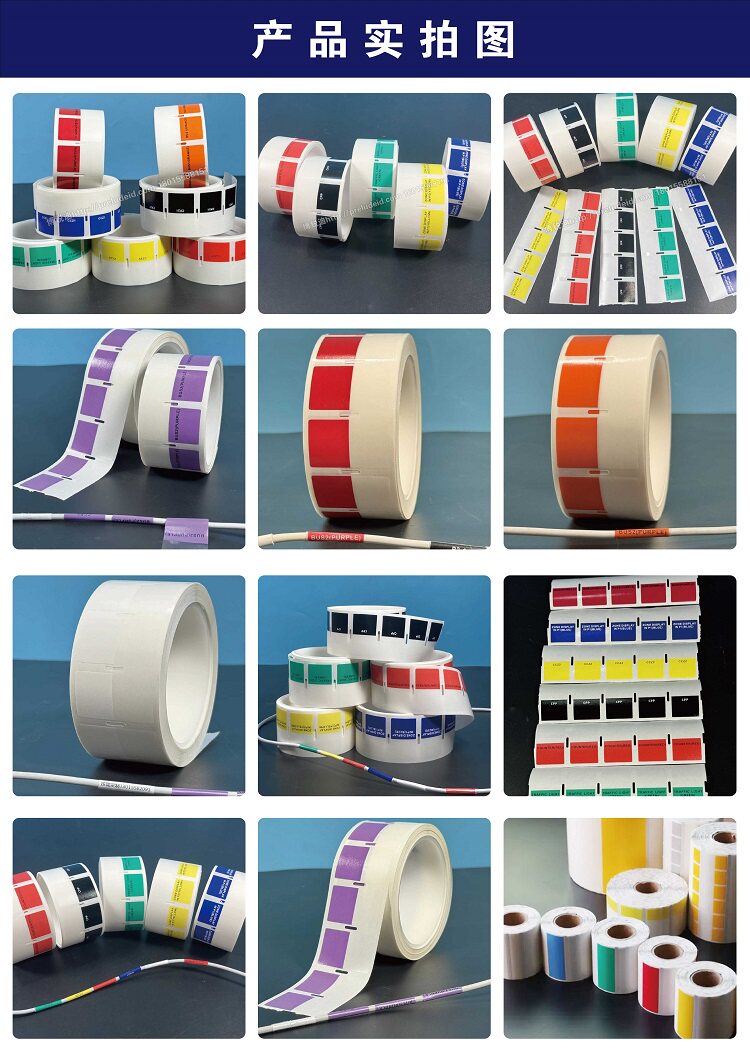

七色整卷与平铺标签条 · 白底印字区与透明尾段逐张可分
张贴与使用建议
1. 打印前对表：整卷上机前核对机型与碳带——本品匹配 BR300 系列碳带，适用 BRADY i7100、CAB SQUIX 4M、SATO CL4NX Plus、TSC MA3400P，并确认打印机卷轴兼容 76mm 卷芯。打印内容避开 3mm 边距、落在 25×20mm 打印区内，先少量试打确认浓度与附着力，再整卷走纸。
2. 缠绕手法：印字面朝外，沿线缆绕合一周，把透明覆膜段压过印字区后回贴、抹平气泡；起点对齐线束既有标记，同一束内保持绕向一致，整柜观感才统一。缠绕段 40mm 较短，绕合前先比对线缆外径与行程，避免透明段盖不满印字。
3. 先建分色规矩再贴：彩色标签的前提是颜色有约定。建议先与现场确认「哪种颜色对应哪类回路」，把规矩写进作业指导书，再按色备卷；同一项目内不要随意改色，否则颜色反而增加辨认负担。
4. 定制尺寸与批量代打印：如需非 40×25mm 的规格，请提供线缆外径、所需印字长度与卷芯要求，由供方评估定制；按回路清单整卷代打印时，建议随单提供色号与分行格式，减少来回改版。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径，以及具体可选色号与定制尺寸上下限，本页未列明，采购或询价时请一并确认。
2. 缠绕手法：印字面朝外，沿线缆绕合一周，把透明覆膜段压过印字区后回贴、抹平气泡；起点对齐线束既有标记，同一束内保持绕向一致，整柜观感才统一。缠绕段 40mm 较短，绕合前先比对线缆外径与行程，避免透明段盖不满印字。
3. 先建分色规矩再贴：彩色标签的前提是颜色有约定。建议先与现场确认「哪种颜色对应哪类回路」，把规矩写进作业指导书，再按色备卷；同一项目内不要随意改色，否则颜色反而增加辨认负担。
4. 定制尺寸与批量代打印：如需非 40×25mm 的规格，请提供线缆外径、所需印字长度与卷芯要求，由供方评估定制；按回路清单整卷代打印时，建议随单提供色号与分行格式，减少来回改版。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径，以及具体可选色号与定制尺寸上下限，本页未列明，采购或询价时请一并确认。
选型与询价
货号 003234 · TFM 自覆膜 T506 缠绕式彩色线缆标签（40×25mm · 1000 张/卷）。
支持定制尺寸与按回路清单整卷代打印；厚度、耐温、阻燃、适配线径与可选色号等参数请按实际装机条件确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
