TFM174-506/25.4x25.4MM代打印B427WML缠绕式线缆WireWrap标签
商品描述
产品概述
自覆膜缠绕式标签靠绕合固定：标签沿线缆绕一周，印字面朝外，尾部透明覆膜段继续绕、压过印字区后回贴，把印字封进膜层。全程不依赖被贴面的洁净度与平整度，也不用扎带或热缩工具，拆改时剪断换新即可。
本品在 TFM 家族里是「短缠绕 + 加高印窗 + 半量卷」一档：绕向仅 25.4mm，为家族已列款中最短，适合细线径单根线缆与空间受限的机内走线；印窗 25.4×12mm 与标签同宽，竖向可排两行（型号/REV 与编号分行）；按页面列明的标签高度 25.4mm 与印窗高度 12mm 推算，余下约 13.4mm 为透明覆膜回包段。底纸 59.8mm 竖版 2 列、2500 张/卷、卷芯 76mm。
本页所列规格、碳带与适配机型均来自本站该货号技术参数栏；标签厚度、耐温区间、阻燃等级、胶层初粘与持粘、适配线缆外径等未列明项，请以该批次产品规格书为准，或联系选型确认后再采购。
本品在 TFM 家族里是「短缠绕 + 加高印窗 + 半量卷」一档：绕向仅 25.4mm，为家族已列款中最短，适合细线径单根线缆与空间受限的机内走线；印窗 25.4×12mm 与标签同宽，竖向可排两行（型号/REV 与编号分行）；按页面列明的标签高度 25.4mm 与印窗高度 12mm 推算，余下约 13.4mm 为透明覆膜回包段。底纸 59.8mm 竖版 2 列、2500 张/卷、卷芯 76mm。
本页所列规格、碳带与适配机型均来自本站该货号技术参数栏；标签厚度、耐温区间、阻燃等级、胶层初粘与持粘、适配线缆外径等未列明项，请以该批次产品规格书为准，或联系选型确认后再采购。

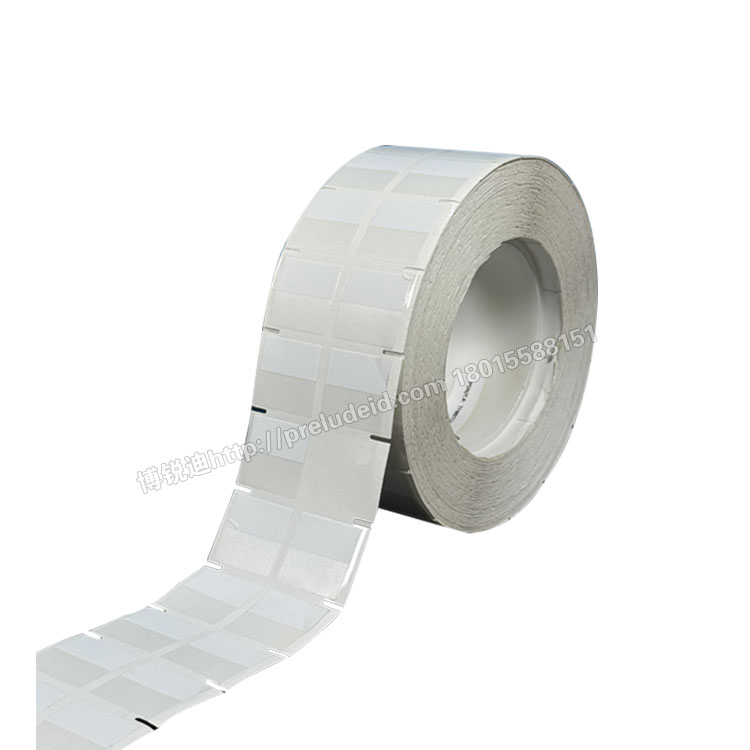

双列卷展开 · 每枚上半为白印区、下半为透明覆膜段

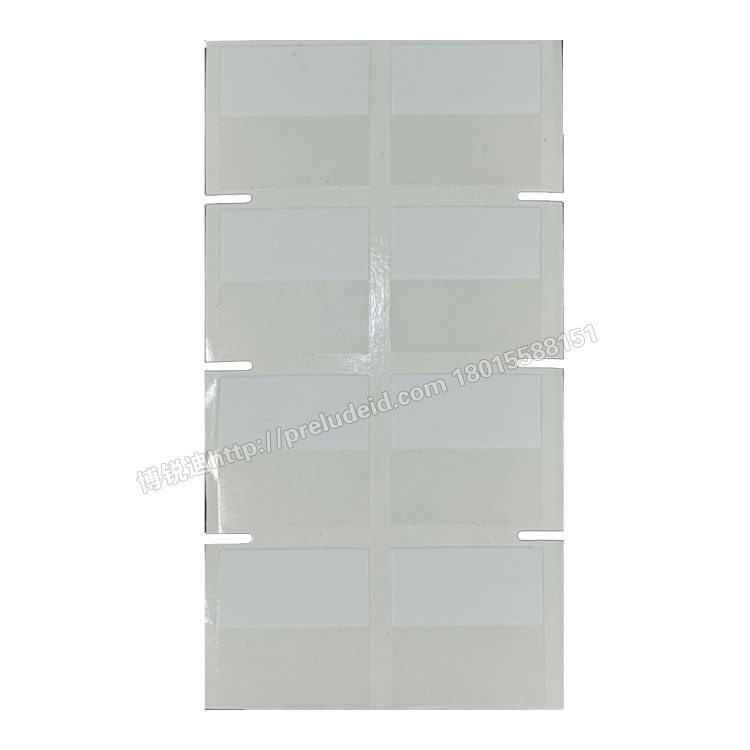

排样与冲切细节 · 2 列竖版，R角 1mm 圆角

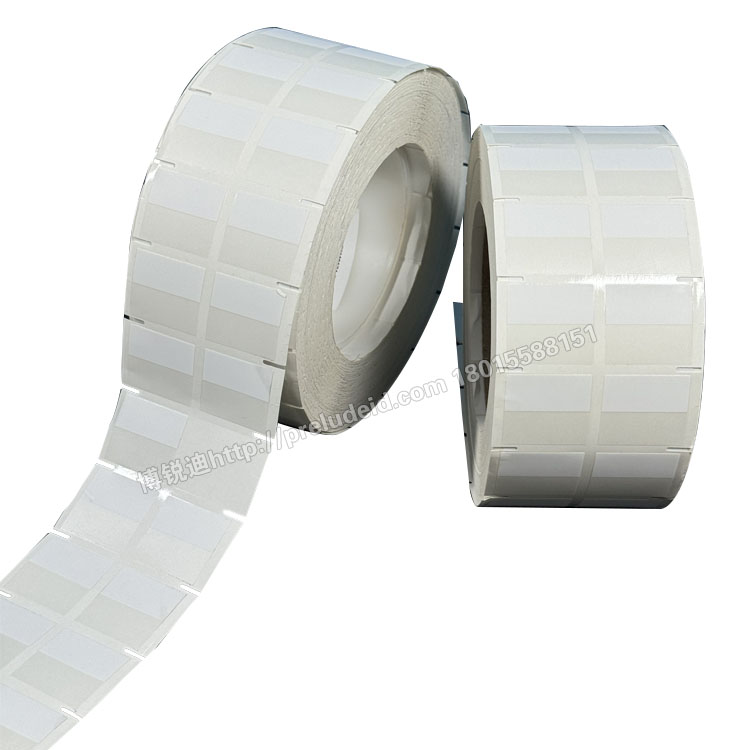

双卷侧视 · 76mm 卷芯，通用卷轴可直接装机
核心特点
绕向仅 25.4mm · 单圈即回包
标签高度方向即缠绕方向，25.4mm 是 TFM 家族已列款中最短的一档。细线径单根线缆绕一圈就完成回包，行程不浪费；密集线束上相邻标识也不互相叠压。
印窗加高到 12mm · 可排两行
印窗与标签同宽 25.4mm、高 12mm，属通栏满幅印面。竖向空间足够把型号/REV 与编号分成两行，或单行放大字号，近距离逐位读号不费眼。
2 列竖版 · 2500 张/卷
底纸 59.8mm、竖版 2 列排布，一次走纸出两枚标签；2500 张/卷属中量卷，多品种小批量换型时不必整卷压库，76mm 卷芯为通用卷轴尺寸。
T506 哑白面 · 碳带机型可对表
T506 哑白透明聚乙烯白厚底不干胶，哑白印面在车间强光下不反光，条码与细笔画文字边缘干净，无背印厚白底利于模切排废与稳定走纸；匹配 BR300 系列碳带，适配 BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P 四款机型。
规格信息
| 商品编号 / 产品型号 | 003236 / TFM174-506 |
| 所属系列 | PCI线缆线束标签 · TFM 自覆膜标签 T506 |
| 标签尺寸 | 宽 25.4 × 高 25.4 mm（缠绕式自覆膜，绕向即标签高度方向） |
| 打印区域 | 宽 25.4 × 高 12 mm，与标签同宽的通栏印窗 |
| 底纸 / 排样 / 加工参数 | 底纸 59.8 mm；竖版 2 列；边距 3 mm、间距 3 mm、跳距 5 mm；R 角 1 mm |
| 材质 | T506 哑白透明聚乙烯白厚底不干胶 |
| 包装数量 / 卷芯 | 2500 PCS/卷；卷芯 76 mm |
| 匹配碳带 / 适配机型 | BR300 系列碳带；BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P |
| 页面列明的应用行业 | 汽车 / 医疗器械 / 通信 / 通讯 / 精密仪器 / 飞机 / 航空器 |
| 页面未列明项 | 标签厚度、耐温区间、阻燃等级、胶层初粘与持粘数据、适配线缆外径，以产品规格书为准；询价时请说明线径与装机机型 |
选型对比
与同幅姊妹款 TFM174BR-506（003221）怎么分：两者标签尺寸同为 25.4×25.4mm、同为 T506 材质、同为竖版 2 列与 BR300 碳带；差别在两处——印窗高度（本品 12mm，003221 为 9.5mm）与卷量（本品 2500 张/卷，003221 为 5000 张/卷）。需要两行信息或更大字高选本品，需要整卷连续大批量则可看 003221。型号尾部「BR」标识的具体含义本站未作说明，两型号混采或二选一前，请致电 18015583218 核对规格书后再下单。
TFM 家族内怎么按缠绕长度选：粗电缆、多圈覆盖选 TFM126（003232，缠绕 140mm）；长编号大信息量选 TFM297（003222，95.25mm）；中长档有 TFM116（003229，66.68mm）、TFM125（003230）与 TFM173（003235，均 63.5mm）、TFM239（003225）与 TFM191（003228，57.15mm）；中等行程有 TFM241（003226，57.15×50.8mm）、TFM252（003223，44.45mm）、TFM124（003231，36.5mm）、TFM192（003227，36.5×20.32mm）、TFM161（003233，35mm）；窄小面有 TFM189（003224，31.75×12.7mm）；本品 TFM174 绕向最短（25.4mm），适合细线径与机内窄空间。
与其他固定方式怎么选：TFP 旗型（003203 起）尾端回贴成旗、旗面朝外，适合远距离斜视读号；TCI 四孔卡式（003170 起）靠扎带固定、印面更宽；TRS 热缩管（002832 起）需先穿管再加热；BTG 支架扎带（002856 起）适合需要换标的点位。本品绕合即固定、整周包覆护套面，改线时剪断换新。
TFM 家族内怎么按缠绕长度选：粗电缆、多圈覆盖选 TFM126（003232，缠绕 140mm）；长编号大信息量选 TFM297（003222，95.25mm）；中长档有 TFM116（003229，66.68mm）、TFM125（003230）与 TFM173（003235，均 63.5mm）、TFM239（003225）与 TFM191（003228，57.15mm）；中等行程有 TFM241（003226，57.15×50.8mm）、TFM252（003223，44.45mm）、TFM124（003231，36.5mm）、TFM192（003227，36.5×20.32mm）、TFM161（003233，35mm）；窄小面有 TFM189（003224，31.75×12.7mm）；本品 TFM174 绕向最短（25.4mm），适合细线径与机内窄空间。
与其他固定方式怎么选：TFP 旗型（003203 起）尾端回贴成旗、旗面朝外，适合远距离斜视读号；TCI 四孔卡式（003170 起）靠扎带固定、印面更宽；TRS 热缩管（002832 起）需先穿管再加热；BTG 支架扎带（002856 起）适合需要换标的点位。本品绕合即固定、整周包覆护套面，改线时剪断换新。
典型应用场景
精密仪器与医疗器械内部线束
机内走线细、弯曲半径小、可施工空间窄，标签长一点就会蹭到结构件或被相邻线束带偏。25.4mm 绕向绕一圈即回包，印窗 12mm 写「设备位号 + 线号」两行；页面列明的应用行业包含医疗器械与精密仪器，适合这类小空间标注。
汽车线束分支与端子引出
分支点密、相邻标识间距小，短缠绕段能让整束绕完仍然齐整。竖版 2 列排样一次走纸出两枚，成对标注分支两端时不必二次排版；代打印到货即绕，装配工位不设打印环节。
通信 / 通讯设备机内跳线
机框内跳线根数多、线径细，绕向短的标签在密集跳线之间不叠压、不遮挡相邻端口。哑白印面在机柜照明下反光弱，逐根核对编号时更好读。
航空器与航天线束预制
页面列明的应用行业包含飞机与航空器。线束预制阶段编号在图纸阶段即确定，可按清单整卷代打印、按卷位取用；缠绕式不用扎带、不用加热工具，改线时剪断换新，不必处理贴附式标签留下的残胶与贴附面清洁问题。

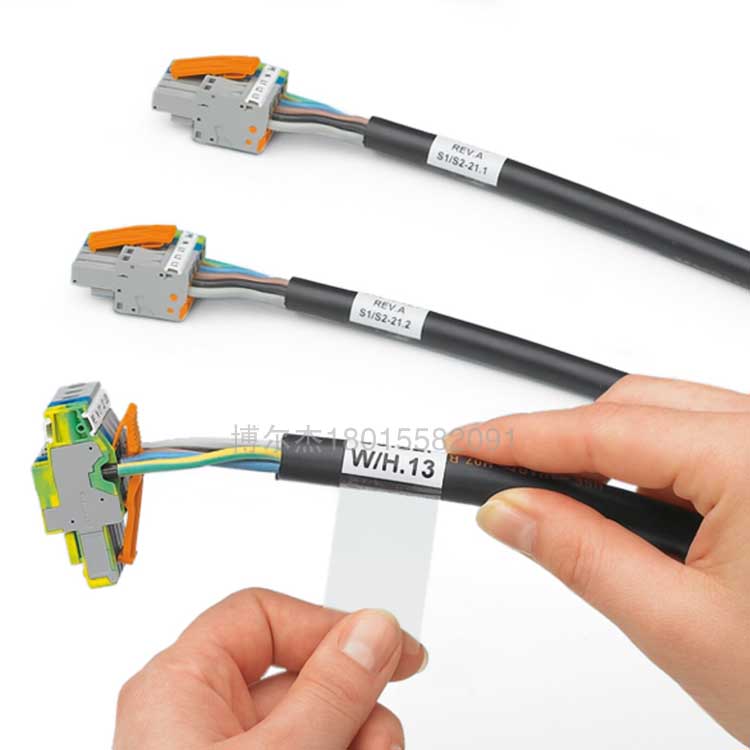

绕合应用实拍 · 白印区朝外、透明段回包压字，绕一圈即固定
张贴与使用建议
1. 先核线径再下单：25.4mm 为短缠绕档，适配范围与被贴线缆外径相关，外径偏粗时单圈可能回包不到位。下单前请提供线缆外径（含护套），由供方核对是否适用；适配线径本页未列明，以产品规格书为准。
2. 绕合手法：印字面朝外沿线缆绕一周，把透明覆膜段压过印字区后回贴、抹平气泡；同一线束内保持绕向一致、起点对齐，整柜观感才统一。
3. 排样与打印：竖版 2 列、跳距 5mm，装机后先试打一张核对列位与浓度；匹配 BR300 系列碳带，适配 BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P，换机型前建议先小批量试打。
4. 存放：卷装标签避光避潮、平放存放，先入先出；开封后未用完的卷请回袋密封，避免底纸受潮影响走纸。
选型提示：标签厚度、耐温区间、阻燃等级、胶层初粘与持粘、适配线缆外径、型号尾部 BR 标识含义，本页均未列明，采购或询价时请一并确认。
2. 绕合手法：印字面朝外沿线缆绕一周，把透明覆膜段压过印字区后回贴、抹平气泡；同一线束内保持绕向一致、起点对齐，整柜观感才统一。
3. 排样与打印：竖版 2 列、跳距 5mm，装机后先试打一张核对列位与浓度；匹配 BR300 系列碳带，适配 BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P，换机型前建议先小批量试打。
4. 存放：卷装标签避光避潮、平放存放，先入先出；开封后未用完的卷请回袋密封，避免底纸受潮影响走纸。
选型提示：标签厚度、耐温区间、阻燃等级、胶层初粘与持粘、适配线缆外径、型号尾部 BR 标识含义，本页均未列明，采购或询价时请一并确认。
选型与询价
货号 003236 · TFM174-506 缠绕式自覆膜线缆标签（25.4×25.4mm，印窗 25.4×12mm）。
2500 张/卷、卷芯 76mm，配 BR300 系列碳带，适配贝迪 i7100 / 凯博 SQUIX 4M / 佐藤 CL4NX Plus / 台半 MA3400P。线缆外径、厚度、耐温与阻燃等未列明项请按实际工况确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
2500 张/卷、卷芯 76mm，配 BR300 系列碳带，适配贝迪 i7100 / 凯博 SQUIX 4M / 佐藤 CL4NX Plus / 台半 MA3400P。线缆外径、厚度、耐温与阻燃等未列明项请按实际工况确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
