TFM175-506/25.4x36MM代打印B427/WML缠绕式线缆WireWrap标签
商品描述
产品概述
自覆膜缠绕式标签靠绕合固定：标签沿线缆绕一周，印字面朝外，尾部透明覆膜段继续绕、压过印字区后回贴，把印字封进膜层。全程不依赖被贴面的洁净度与平整度，也不用扎带或热缩工具，拆改时剪断换新。
本品在 TFM 家族里是「中短缠绕 + 通栏印窗 + 少量卷」一档：缠绕行程 36mm，比家族最短的 TFM174（25.4mm）多出余量，线缆外径稍粗时也能绕合到位；印窗 25.4×13mm 与标签同宽，竖向可排两行（位号与线号分行）；按页面列明的标签高度 36mm 与印窗高度 13mm 推算，透明覆膜回包段约 23mm，占全长六成余，回包压字、护套整周包覆。底纸 59.8mm 竖版 2 列、1500 张/卷、卷芯 76mm，卷量为家族已列款中最少档之一，适合多品种小批量换型。
本页所列规格、碳带与适配机型均来自本站该货号技术参数栏；标签厚度、耐温区间、阻燃等级、胶层初粘与持粘、适配线缆外径、型号尾部 B427/WML 代号含义等未列明项，请以该批次产品规格书为准，或联系选型确认后再采购。
本品在 TFM 家族里是「中短缠绕 + 通栏印窗 + 少量卷」一档：缠绕行程 36mm，比家族最短的 TFM174（25.4mm）多出余量，线缆外径稍粗时也能绕合到位；印窗 25.4×13mm 与标签同宽，竖向可排两行（位号与线号分行）；按页面列明的标签高度 36mm 与印窗高度 13mm 推算，透明覆膜回包段约 23mm，占全长六成余，回包压字、护套整周包覆。底纸 59.8mm 竖版 2 列、1500 张/卷、卷芯 76mm，卷量为家族已列款中最少档之一，适合多品种小批量换型。
本页所列规格、碳带与适配机型均来自本站该货号技术参数栏；标签厚度、耐温区间、阻燃等级、胶层初粘与持粘、适配线缆外径、型号尾部 B427/WML 代号含义等未列明项，请以该批次产品规格书为准，或联系选型确认后再采购。

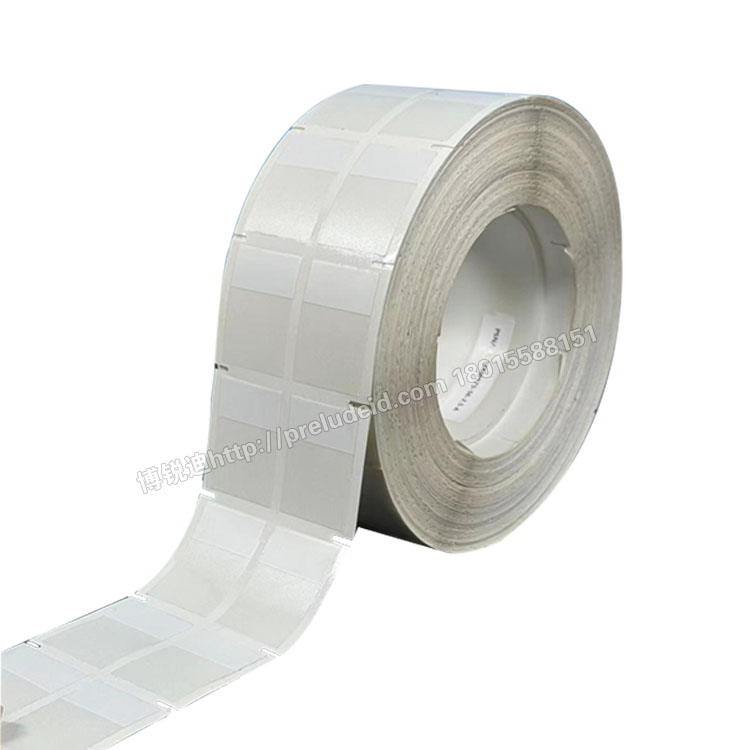

整卷展开 · 每枚上部为白印区、下部为透明覆膜段

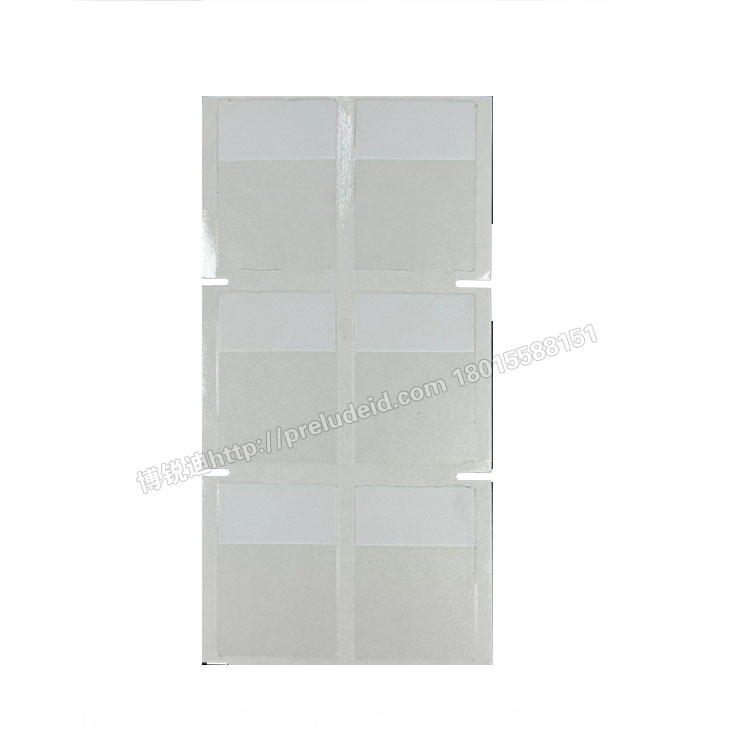

排样与冲切细节 · 2 列竖版，R角 1mm 圆角

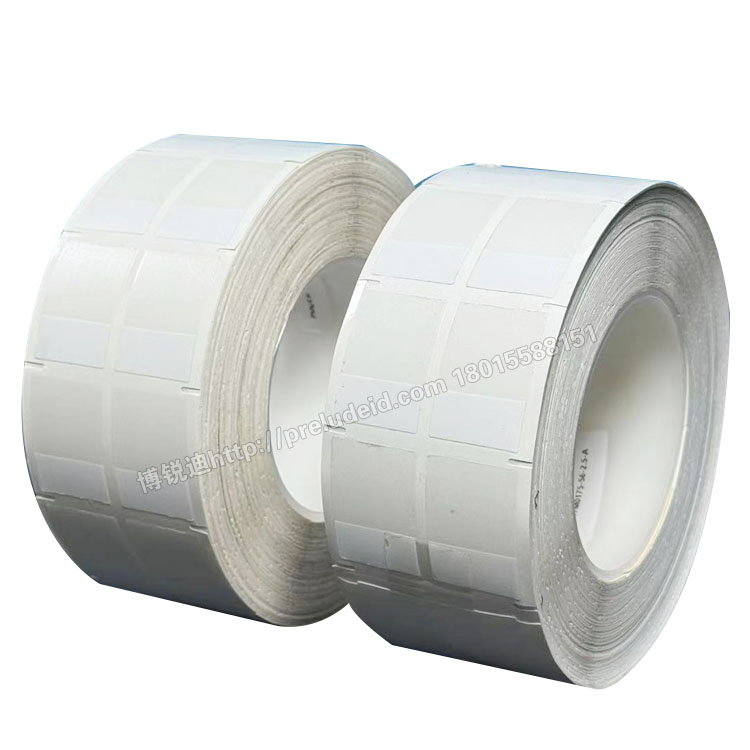

双卷侧视 · 76mm 卷芯，通用卷轴可直接装机
核心特点
缠绕 36mm · 中短行程有余量
标签高度方向即缠绕方向，36mm 在 TFM 家族已列款中属中短档：比 TFM174 的 25.4mm 多出约四成行程，线缆外径稍粗或需多绕半圈压牢时更从容；又远短于 TFM239/TFM191 的 57.15mm，密集线束上不占位。
印窗 25.4×13mm · 通栏可排两行
印窗与标签同宽、高 13mm，通栏满幅印面。竖向空间够把设备位号与线号分成两行，或单行放大字号；按页面列明的标签高 36mm 与印窗高 13mm 推算，透明覆膜回包段约 23mm，占全长六成余，回包压字更服帖。
竖版 2 列 · 1500 张/卷 少量卷
底纸 59.8mm、竖版 2 列排布，一次走纸出两枚标签；1500 张/卷是家族已列款中卷量最少的档位之一，多品种小批量换型时整卷周转快、不压库，76mm 卷芯为通用卷轴尺寸。
T506 哑白面 · 碳带机型可对表
T506 哑白透明聚乙烯白厚底不干胶，哑白印面在车间强光下不反光，条码与细笔画文字边缘干净，无背印厚白底利于模切排废与稳定走纸；匹配 BR300 系列碳带，适配 BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P。
规格信息
| 商品编号 / 产品型号 | 003237 / TFM175-506 |
| 所属系列 | PCI线缆线束标签 · TFM 自覆膜标签 T506 |
| 标签尺寸 | 宽 25.4 × 高 36 mm（缠绕式自覆膜，标签高度方向为缠绕方向） |
| 打印区域 | 宽 25.4 × 高 13 mm，与标签同宽的通栏印窗 |
| 底纸 / 排样 / 加工参数 | 底纸 59.8 mm；竖版 2 列；边距 3 mm、间距 3 mm、跳距 5 mm；R 角 1 mm |
| 材质 | T506 哑白透明聚乙烯白厚底不干胶 |
| 包装数量 / 卷芯 | 1500 PCS/卷；卷芯 76 mm |
| 匹配碳带 / 适配机型 | BR300 系列碳带；BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P |
| 页面列明的应用行业 | 汽车 / 医疗器械 / 通信 / 通讯 / 精密仪器 / 飞机 / 航空器 |
| 页面未列明项 | 标签厚度、耐温区间、阻燃等级、胶层初粘与持粘数据、适配线缆外径、型号尾部 B427/WML 代号含义，以产品规格书为准；询价时请说明线径与装机机型 |
选型对比
与同缠绕档姊妹款 TFM124-506（003231）怎么分：两者缠绕行程同为 36mm 上下、印窗同为 25.4×13mm、同为 T506 材质与 BR300 碳带；差别在排样与卷量——本品 TFM175 竖版 2 列、1500 张/卷（底纸 59.8mm），003231 竖版 3 列、2000 张/卷（底纸 88.2mm）。多品种小批量、按批次领用选本品；单一品种大批量走纸可选 003231。两型号混采或二选一前，请致电 18015583218 核对规格书后再下单。
TFM 家族内怎么按缠绕长度选：粗电缆多圈覆盖选 TFM126（003232，缠绕 140mm）；长编号大信息量选 TFM297（003222，95.25mm）；中长档有 TFM116（003229，66.68mm）、TFM125 与 TFM173（均 63.5mm）、TFM239 与 TFM191（57.15mm）；中等行程有 TFM241、TFM252（44.45mm）；36mm 上下有 TFM124（003231）、TFM192（003227）与本品 TFM175；更短有 TFM161（35mm）、TFM174（25.4mm）、TFM189（31.75×12.7mm）。本品 36mm 属中短档，兼顾细线径省位与粗一号的余量。
与其他固定方式怎么选：TFP 旗型（003203 起）尾端回贴成旗，适合远距离斜视读号；TCI 四孔卡式（003170 起）靠扎带固定、印面更宽；TRS 热缩管（002832 起）需先穿管再加热；BTG 支架扎带（002856 起）适合换标点位。本品绕合即固定、整周包覆护套面，改线时剪断换新。
TFM 家族内怎么按缠绕长度选：粗电缆多圈覆盖选 TFM126（003232，缠绕 140mm）；长编号大信息量选 TFM297（003222，95.25mm）；中长档有 TFM116（003229，66.68mm）、TFM125 与 TFM173（均 63.5mm）、TFM239 与 TFM191（57.15mm）；中等行程有 TFM241、TFM252（44.45mm）；36mm 上下有 TFM124（003231）、TFM192（003227）与本品 TFM175；更短有 TFM161（35mm）、TFM174（25.4mm）、TFM189（31.75×12.7mm）。本品 36mm 属中短档，兼顾细线径省位与粗一号的余量。
与其他固定方式怎么选：TFP 旗型（003203 起）尾端回贴成旗，适合远距离斜视读号；TCI 四孔卡式（003170 起）靠扎带固定、印面更宽；TRS 热缩管（002832 起）需先穿管再加热；BTG 支架扎带（002856 起）适合换标点位。本品绕合即固定、整周包覆护套面，改线时剪断换新。
典型应用场景
医疗器械与精密仪器机内线束
机内走线弯曲半径小、可施工空间窄，缠绕过长会蹭到结构件或被相邻线束带偏。36mm 行程绕一圈即回包，印窗 13mm 写「设备位号 + 线号」两行；页面列明的应用行业包含医疗器械与精密仪器，适合这类小空间标注。
通信 / 通讯设备机柜跳线
机框内跳线根数多，绕合式标签整周包覆护套面、不依赖粘贴面洁净度。哑白印面在机柜照明下反光弱，逐根核对编号更好读；竖版 2 列一次走纸出两枚，成对标注跳线两端时不必二次排版。
汽车线束分支与装配工位
分支点密、相邻标识间距小，中短缠绕段让整束绕完仍然齐整。代打印到货即绕，装配工位不设打印环节；1500 张/卷少量卷适合按车型批次领用，换型时整卷用完再换，不在库房积压。
航空器与航天线束预制
页面列明的应用行业包含飞机与航空器。线束预制阶段编号在图纸阶段即确定，可按清单整卷代打印、按卷位取用；缠绕式不用扎带、不用加热工具，改线时剪断换新，免去贴附式标签的残胶与贴附面清洁问题。

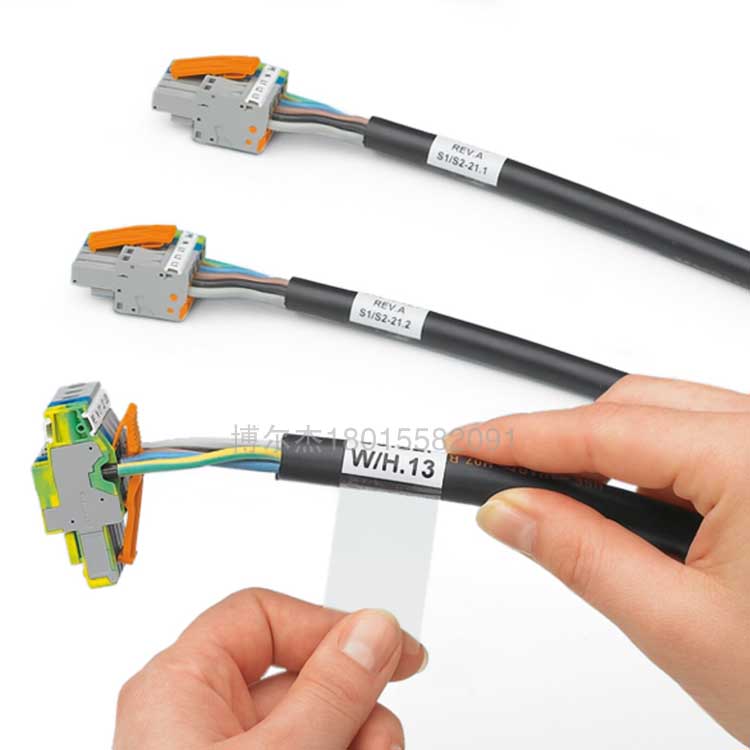

绕合应用实拍 · 白印区朝外、透明段回包压字
张贴与使用建议
1. 先核线径再下单：36mm 行程的适配范围与被贴线缆外径相关，外径偏粗时单圈回包可能压不满印窗。下单前请提供线缆外径（含护套），由供方核对是否适用；适配线径本页未列明，以产品规格书为准。
2. 绕合手法：印字面朝外沿线缆绕一周，把透明覆膜段压过印字区后回贴、抹平气泡；同一线束内保持绕向一致、起点对齐，整柜观感才统一。
3. 排样与打印：竖版 2 列、跳距 5mm，装机后先试打一张核对列位与浓度；匹配 BR300 系列碳带，适配 BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P，换机型前建议先小批量试打。
4. 存放：卷装标签避光避潮、平放存放，先入先出；开封后未用完的卷请回袋密封，防止底纸受潮。
选型提示：标签厚度、耐温区间、阻燃等级、胶层初粘与持粘、适配线缆外径、型号尾部 B427/WML 代号含义，本页均未列明，采购或询价时请一并确认。
2. 绕合手法：印字面朝外沿线缆绕一周，把透明覆膜段压过印字区后回贴、抹平气泡；同一线束内保持绕向一致、起点对齐，整柜观感才统一。
3. 排样与打印：竖版 2 列、跳距 5mm，装机后先试打一张核对列位与浓度；匹配 BR300 系列碳带，适配 BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P，换机型前建议先小批量试打。
4. 存放：卷装标签避光避潮、平放存放，先入先出；开封后未用完的卷请回袋密封，防止底纸受潮。
选型提示：标签厚度、耐温区间、阻燃等级、胶层初粘与持粘、适配线缆外径、型号尾部 B427/WML 代号含义，本页均未列明，采购或询价时请一并确认。
选型与询价
货号 003237 · TFM175-506 缠绕式自覆膜线缆标签（25.4×36mm，印窗 25.4×13mm）。
1500 张/卷、卷芯 76mm，配 BR300 系列碳带，适配贝迪 i7100 / 凯博 SQUIX 4M / 佐藤 CL4NX Plus / 台半 MA3400P。线缆外径、厚度、耐温与阻燃等未列明项请按实际工况确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
1500 张/卷、卷芯 76mm，配 BR300 系列碳带，适配贝迪 i7100 / 凯博 SQUIX 4M / 佐藤 CL4NX Plus / 台半 MA3400P。线缆外径、厚度、耐温与阻燃等未列明项请按实际工况确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
