TFM177-506/25.4x25.4MM代打印贝迪B427/缠绕式线缆WireWrap标签
商品描述
产品概述
自覆膜缠绕式标签靠绕合固定：标签沿线缆绕一周，印字面朝外，尾部透明覆膜段继续绕、压过印字区后回贴，把印字封进膜层。全程不依赖被贴面的洁净度与平整度，也不用扎带或热缩工具，拆改时剪断换新。
本品在 TFM 家族里是「最短缠绕 + 加高印窗 + 中量卷」一档：缠绕行程 25mm，与 TFM174 同属家族最短档，密集线束上省位；印窗 25.4×13.5mm 与标签同宽、比同尺寸姊妹款更高，竖向可排两行（位号与线号分行）或单行放大字号；按页面列明的标签高度 25mm 与印窗高度 13.5mm 推算，透明覆膜回包段约 11.5mm，印字空间占比过半。底纸 59.8mm 竖版 2 列、2000 张/卷、卷芯 76mm，中量卷整卷周转快，适合多品种按批次领用。
本页所列规格、碳带与适配机型均来自本站该货号技术参数栏；标签厚度、耐温区间、阻燃等级、胶层初粘与持粘、适配线缆外径、型号尾部 B427 代号含义等未列明项，请以该批次产品规格书为准，或联系选型确认后再采购。
本品在 TFM 家族里是「最短缠绕 + 加高印窗 + 中量卷」一档：缠绕行程 25mm，与 TFM174 同属家族最短档，密集线束上省位；印窗 25.4×13.5mm 与标签同宽、比同尺寸姊妹款更高，竖向可排两行（位号与线号分行）或单行放大字号；按页面列明的标签高度 25mm 与印窗高度 13.5mm 推算，透明覆膜回包段约 11.5mm，印字空间占比过半。底纸 59.8mm 竖版 2 列、2000 张/卷、卷芯 76mm，中量卷整卷周转快，适合多品种按批次领用。
本页所列规格、碳带与适配机型均来自本站该货号技术参数栏；标签厚度、耐温区间、阻燃等级、胶层初粘与持粘、适配线缆外径、型号尾部 B427 代号含义等未列明项，请以该批次产品规格书为准，或联系选型确认后再采购。

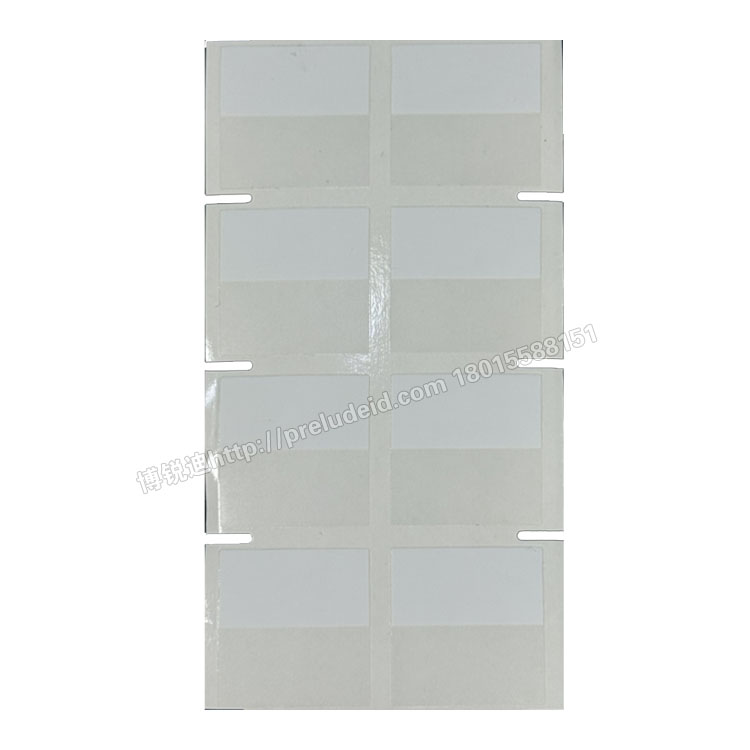

排样与冲切细节 · 2 列竖版，R角 1mm 圆角
整卷展开 · 白印区与透明覆膜段分界清晰

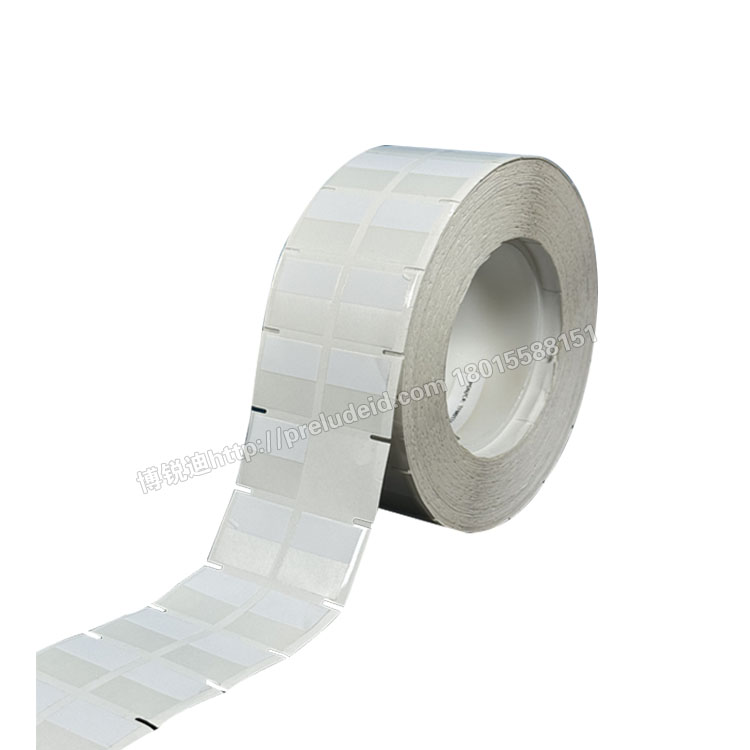

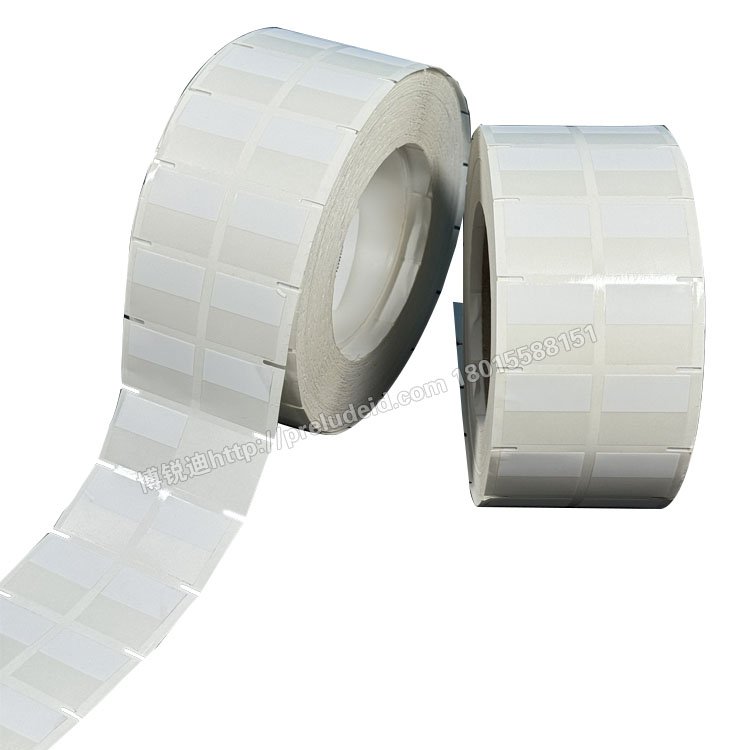

双卷侧视 · 76mm 卷芯，通用卷轴可直接装机
核心特点
缠绕 25mm · 家族最短档之一
标签高度方向即缠绕方向，25mm 在 TFM 家族已列款中属最短一档（与 TFM174 的 25.4mm 相当）：细线径、密集线束上整周绕合不占位，相邻标识互不叠压；又远短于 TFM239/TFM191 的 57.15mm 与 TFM126 的 140mm 长缠绕档。
印窗 25.4×13.5mm · 加高印窗
印窗与标签同宽、高 13.5mm，是同尺寸档中印窗更高的一档：竖向够把设备位号与线号分成两行，或单行放大字号；按页面列明的标签高 25mm 与印窗高 13.5mm 推算，透明覆膜回包段约 11.5mm，印字空间占比过半，短编号一眼读全。
竖版 2 列 · 2000 张/卷
底纸 59.8mm、竖版 2 列排布，一次走纸出两枚标签，成对标注线束两端时不必二次排版；2000 张/卷属中量档，比 2500 张/卷的姊妹款更易整卷周转，76mm 卷芯为通用卷轴尺寸。
T506 哑白面 · 碳带机型可对表
T506 哑白透明聚乙烯白厚底不干胶，哑白印面在车间强光下不反光，条码与细笔画文字边缘干净，无背印厚白底利于模切排废与稳定走纸；匹配 BR300 系列碳带，适配 BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P。
规格信息
| 商品编号 / 产品型号 | 003238 / TFM177-506 |
| 所属系列 | PCI线缆线束标签 · TFM 自覆膜标签 T506 |
| 标签尺寸 | 宽 25.4 × 高 25 mm（缠绕式自覆膜，标签高度方向为缠绕方向） |
| 打印区域 | 宽 25.4 × 高 13.5 mm，与标签同宽的通栏印窗 |
| 底纸 / 排样 / 加工参数 | 底纸 59.8 mm；竖版 2 列；边距 3 mm、间距 3 mm、跳距 5 mm；R 角 1 mm |
| 材质 | T506 哑白透明聚乙烯白厚底不干胶 |
| 包装数量 / 卷芯 | 2000 PCS/卷；卷芯 76 mm |
| 匹配碳带 / 适配机型 | BR300 系列碳带；BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P |
| 页面列明的应用行业 | 汽车 / 医疗器械 / 通信 / 通讯 / 精密仪器 / 飞机 / 航空器 |
| 页面未列明项 | 标签厚度、耐温区间、阻燃等级、胶层初粘与持粘数据、适配线缆外径、型号尾部 B427 代号含义，以产品规格书为准；询价时请说明线径与装机机型 |
选型对比
与同尺寸姊妹款 TFM174-506（003236）怎么分：两者标称尺寸同为 25.4×25.4 上下、同为竖版 2 列、底纸 59.8mm、T506 材质与 BR300 碳带；页面可见差别在印窗高度与卷量——本品 TFM177 印窗 25.4×13.5mm、2000 张/卷，003236 印窗 25.4×12mm、2500 张/卷。印字要排两行或放大字号选本品；单一编号大批量走纸、更看重整卷周转可选 003236。TFM177 与 TFM174 两个型号的完整差异页面未列明，混采或二选一前，请致电 18015583218 核对规格书后再下单。
TFM 家族内怎么按缠绕长度选：粗电缆多圈覆盖选 TFM126（003232，140mm）；长编号选 TFM297（003222，95.25mm）；中长档有 TFM116、TFM125、TFM173、TFM239、TFM191；中等行程有 TFM241、TFM252；36mm 上下有 TFM124、TFM192、TFM175；更短有 TFM161、TFM189 与本品 TFM177、TFM174。本品属家族最短缠绕档，细线径与密集线束上最省位。
与其他固定方式怎么选：TFP 旗型（003203 起）尾端回贴成旗，适合远距离斜视读号；TCI 四孔卡式靠扎带固定、印面更宽；TRS 热缩管需先穿管再加热；BTG 支架扎带适合换标点位。本品绕合即固定、整周包覆护套面，改线时剪断换新。
TFM 家族内怎么按缠绕长度选：粗电缆多圈覆盖选 TFM126（003232，140mm）；长编号选 TFM297（003222，95.25mm）；中长档有 TFM116、TFM125、TFM173、TFM239、TFM191；中等行程有 TFM241、TFM252；36mm 上下有 TFM124、TFM192、TFM175；更短有 TFM161、TFM189 与本品 TFM177、TFM174。本品属家族最短缠绕档，细线径与密集线束上最省位。
与其他固定方式怎么选：TFP 旗型（003203 起）尾端回贴成旗，适合远距离斜视读号；TCI 四孔卡式靠扎带固定、印面更宽；TRS 热缩管需先穿管再加热；BTG 支架扎带适合换标点位。本品绕合即固定、整周包覆护套面，改线时剪断换新。
典型应用场景
通信 / 通讯机柜跳线与配线
机框内跳线根数多、间距近，25mm 短缠绕整周包覆护套面、不依赖粘贴面洁净度，绕完仍齐整不叠压；印窗 13.5mm 写「端口位号 + 线号」两行，哑白印面在机柜照明下反光弱，逐根核对更好读。
医疗器械与精密仪器机内线束
机内走线弯曲半径小、可施工空间窄，缠绕过长会蹭结构件或被相邻线束带偏。短缠绕绕一圈即回包，页面列明的应用行业包含医疗器械与精密仪器，适合这类小空间「位号 + 去向」紧凑标注。
汽车线束分支与装配工位
分支点密、相邻标识间距小，短缠绕段让整束绕完仍然齐整。代打印到货即绕，装配工位不设打印环节；2000 张/卷按车型批次领用，换型时整卷用完再换，不在库房积压。
航空器与航天线束预制
页面列明的应用行业包含飞机与航空器。线束预制阶段编号在图纸阶段即确定，可按清单整卷代打印、按卷位取用；缠绕式不用扎带、不用加热工具，改线时剪断换新，免去贴附式标签的残胶与贴附面清洁问题。

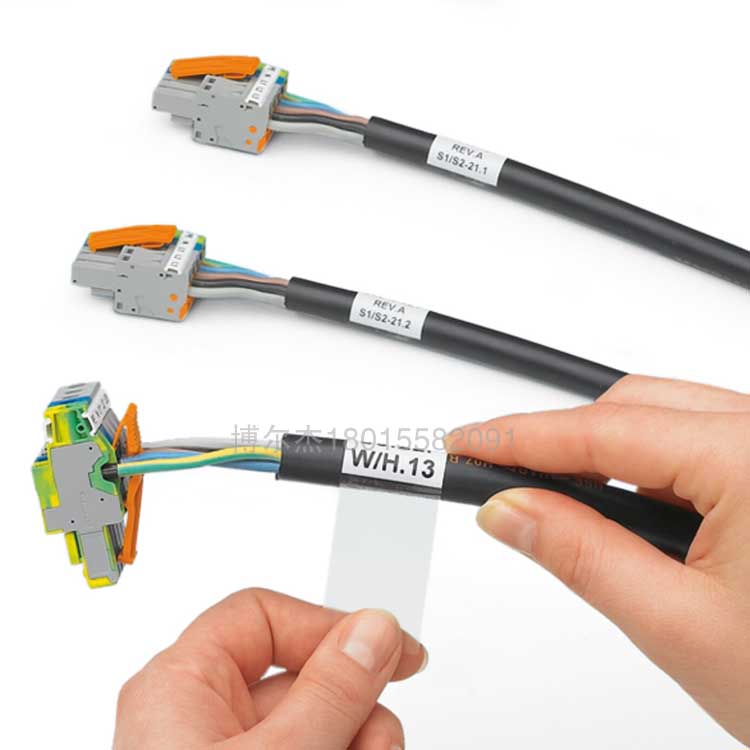

绕合应用实拍 · 白印区朝外、透明段回包压字
张贴与使用建议
1. 先核线径再下单：25mm 短缠绕的适配范围与被贴线缆外径相关，外径偏粗时单圈回包可能压不满印窗。下单前请提供线缆外径（含护套），由供方核对是否适用；适配线径本页未列明，以产品规格书为准。
2. 绕合手法：印字面朝外沿线缆绕一周，把透明覆膜段压过印字区后回贴、抹平气泡；回包段约 11.5mm，回贴时确保覆膜完整盖住印字边缘，同一线束内保持绕向一致、起点对齐。
3. 排样与打印：竖版 2 列、跳距 5mm，装机后先试打一张核对列位与浓度；匹配 BR300 系列碳带，适配 BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P，换机型前建议先小批量试打。
4. 存放：卷装标签避光避潮、平放存放，先入先出；开封后未用完的卷请回袋密封，防止底纸受潮。
选型提示：标签厚度、耐温区间、阻燃等级、胶层初粘与持粘、适配线缆外径、型号尾部 B427 代号含义，本页均未列明，采购或询价时请一并确认。
2. 绕合手法：印字面朝外沿线缆绕一周，把透明覆膜段压过印字区后回贴、抹平气泡；回包段约 11.5mm，回贴时确保覆膜完整盖住印字边缘，同一线束内保持绕向一致、起点对齐。
3. 排样与打印：竖版 2 列、跳距 5mm，装机后先试打一张核对列位与浓度；匹配 BR300 系列碳带，适配 BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P，换机型前建议先小批量试打。
4. 存放：卷装标签避光避潮、平放存放，先入先出；开封后未用完的卷请回袋密封，防止底纸受潮。
选型提示：标签厚度、耐温区间、阻燃等级、胶层初粘与持粘、适配线缆外径、型号尾部 B427 代号含义，本页均未列明，采购或询价时请一并确认。
选型与询价
货号 003238 · TFM177-506 缠绕式自覆膜线缆标签（25.4×25mm，印窗 25.4×13.5mm）。
2000 张/卷、卷芯 76mm，配 BR300 系列碳带，适配贝迪 i7100 / 凯博 SQUIX 4M / 佐藤 CL4NX Plus / 台半 MA3400P。线缆外径、厚度、耐温与阻燃等未列明项请按实际工况确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
