TFM176-506/25.4x31.75MM代打印B427万可/缠绕式线缆WireWrap标签
商品描述
产品概述
自覆膜缠绕式标签靠绕合固定：标签沿线缆绕一周，印字面朝外，尾部透明覆膜段继续绕、压过印字区后回贴，把印字封进膜层。全程不依赖被贴面的洁净度与平整度，也不用扎带或热缩工具，拆改时剪断换新。
本品在 TFM 家族里是「中短缠绕」一档：缠绕行程 31.75mm，比 TFM174、TFM177 的 25.4mm 最短档长约 6mm，护套偏厚或双根并绕时回包余量更足；又比 36mm 上下的 TFM175、TFM124 与 44.45mm 的 TFM252 省位。印窗 25.4×12.5mm 与标签同宽，单行放大字号写长编号最从容，也可排紧凑两行；按页面列明的标签高 32mm 与印窗高 12.5mm 推算，透明覆膜回包段约 19.5mm。底纸 59.8mm、竖版 2 列、2000 张/卷、卷芯 76mm，属中量卷，整卷周转快。
本页所列规格、碳带与适配机型均来自本站该货号技术参数栏；标签厚度、耐温区间、阻燃等级、胶层初粘与持粘、适配线缆外径、型号尾部 B427 与名称中「万可」的对应关系等未列明项，请以该批次产品规格书为准，或联系选型确认后再采购。
本品在 TFM 家族里是「中短缠绕」一档：缠绕行程 31.75mm，比 TFM174、TFM177 的 25.4mm 最短档长约 6mm，护套偏厚或双根并绕时回包余量更足；又比 36mm 上下的 TFM175、TFM124 与 44.45mm 的 TFM252 省位。印窗 25.4×12.5mm 与标签同宽，单行放大字号写长编号最从容，也可排紧凑两行；按页面列明的标签高 32mm 与印窗高 12.5mm 推算，透明覆膜回包段约 19.5mm。底纸 59.8mm、竖版 2 列、2000 张/卷、卷芯 76mm，属中量卷，整卷周转快。
本页所列规格、碳带与适配机型均来自本站该货号技术参数栏；标签厚度、耐温区间、阻燃等级、胶层初粘与持粘、适配线缆外径、型号尾部 B427 与名称中「万可」的对应关系等未列明项，请以该批次产品规格书为准，或联系选型确认后再采购。

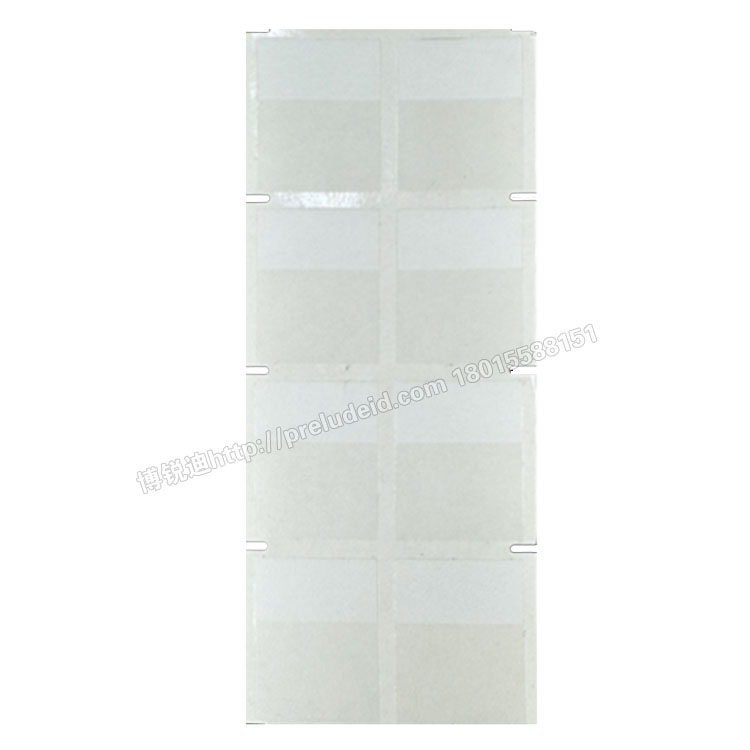

竖版 2 列展开 · 白印区与透明覆膜段分界清晰

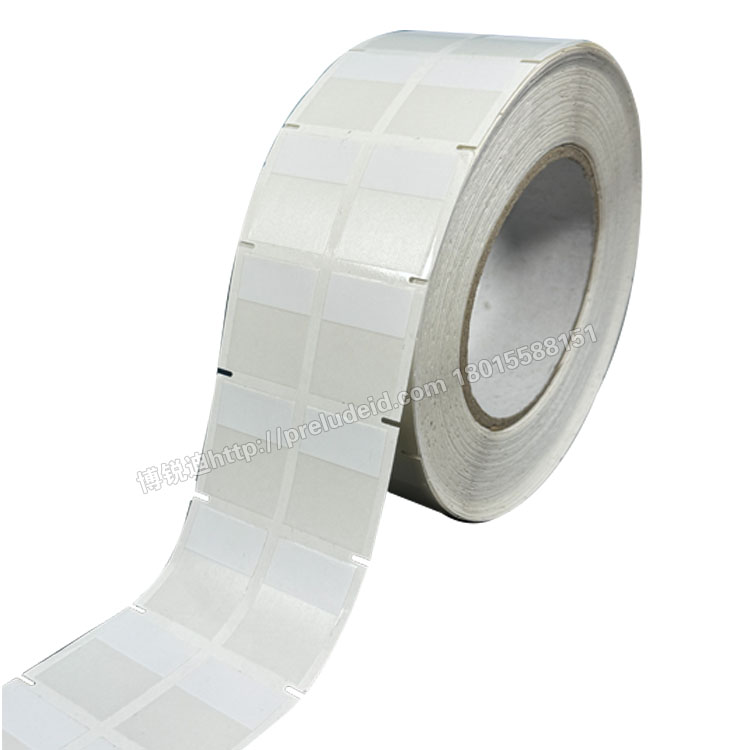

整卷正视 · 双列排布，76mm 卷芯

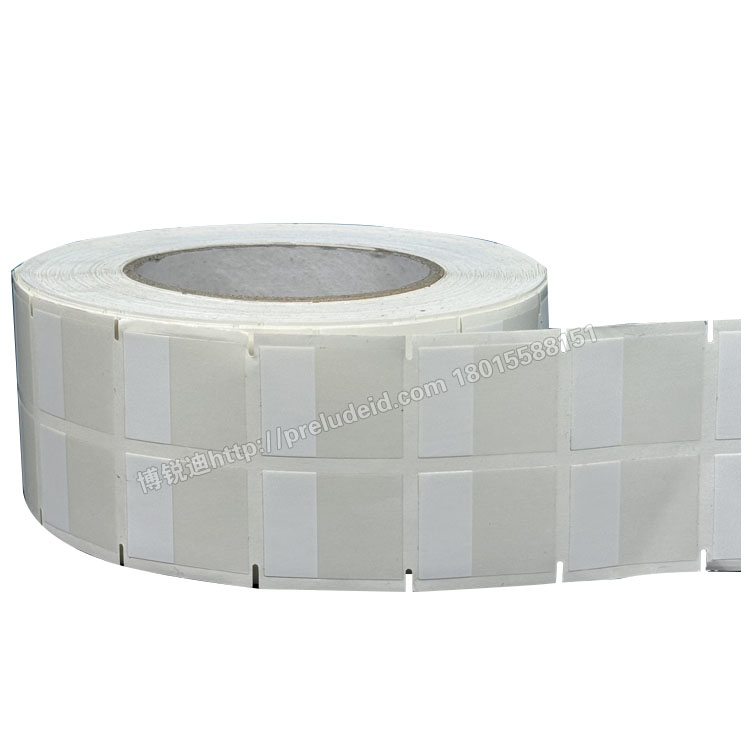

卧卷侧视 · 模切缺口与排废边细节
核心特点
缠绕 31.75mm · 中短档多一圈余量
标签高度方向即缠绕方向，31.75mm 比 25.4mm 最短档长约 6mm：护套偏厚、双根并绕或带编织护套的线束上，回包时多出这一小段余量更好绕；又明显短于 36mm、44.45mm 档，密集线束上仍然省位。
印窗 25.4×12.5mm · 通栏单行
印窗与标签同宽、高 12.5mm，横向把整条标签让给印字：单行放大字号写长编号串最从容，也可排紧凑两行（位号与线号上下分列）。按页面列明的标签高 32mm 与印窗高 12.5mm 推算，透明覆膜回包段约 19.5mm，约占标签高度六成。
竖版 2 列 · 2000 张/卷
底纸 59.8mm、竖版 2 列排布，一次走纸出两枚，成对标注线束两端时一次排版即可；2000 张/卷属中量档，多品种按批次领用不易在库房积压，76mm 卷芯为通用卷轴尺寸。
T506 哑白面 · 碳带机型可对表
T506 哑白透明聚乙烯白厚底不干胶，哑白印面在车间强光下不反光，条码与细笔画文字边缘干净，白厚底利于模切排废与稳定走纸；配 BR300 系列碳带，适配 BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P。
规格信息
| 商品编号 / 产品型号 | 003239 / TFM176-506 |
| 所属系列 | PCI线缆线束标签 · TFM 自覆膜标签 T506 |
| 标签尺寸 | 宽 25.4 × 高 32 mm（技术参数栏标注；型号名记 31.75 mm，为同一档位的英制换算取整差异，实物以规格书为准） |
| 打印区域 | 宽 25.4 × 高 12.5 mm，与标签同宽的通栏印窗 |
| 底纸 / 排样 / 加工参数 | 底纸 59.8 mm；竖版 2 列；边距 3 mm、间距 3 mm、跳距 5 mm；R 角 1 mm |
| 材质 | T506 哑白透明聚乙烯白厚底不干胶 |
| 包装数量 / 卷芯 | 2000 PCS/卷；卷芯 76 mm |
| 匹配碳带 / 适配机型 | BR300 系列碳带；BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P |
| 页面列明的应用行业 | 汽车 / 医疗器械 / 通信 / 通讯 / 精密仪器 / 飞机 / 航空器 |
| 页面未列明项 | 标签厚度、耐温区间、阻燃等级、胶层初粘与持粘数据、适配线缆外径、型号尾部 B427 与名称中「万可」的对应关系，以产品规格书为准；询价时请说明线径与装机机型 |
选型对比
与 25.4mm 最短档（TFM174 / 003236、TFM177 / 003238）怎么分：三者同为 25.4mm 幅宽、竖版 2 列、底纸 59.8mm、T506 材质与 BR300 碳带；页面可见差别在缠绕行程与印窗——本品 TFM176 缠绕 31.75mm、印窗 25.4×12.5mm、2000 张/卷；TFM177 缠绕 25.4mm、印窗 25.4×13.5mm、2000 张/卷；TFM174 缠绕 25.4mm、印窗 25.4×12mm、2500 张/卷。线径略粗、要回包更从容选本品；线束极密、只看省位选 25.4mm 档。
与 36mm 上下档（TFM175 / 003237、TFM124 / 003231）怎么分：两者缠绕行程 35~36.5mm，比本品长约 4~5mm，印窗高度 13mm 上下；TFM175 为 1500 张/卷、TFM124 为 3 列 2000 张/卷，排样与卷量均与本品 2 列 2000 张/卷不同。这几款型号的完整差异页面未逐项列明，二选一或混采前请致电核对规格书。
TFM 家族内按缠绕长度选：粗电缆多圈覆盖选 TFM126（003232，140mm）；长编号选 TFM297（003222，95.25mm）；中长档有 TFM116、TFM125、TFM173、TFM239、TFM191；中等行程有 TFM241、TFM252；36mm 上下有 TFM124、TFM192、TFM175；更短有 TFM161、TFM189、TFM174、TFM177 与本品 TFM176（31.75mm）。
与其他固定方式怎么选：TFP 旗型（003203 起）尾端回贴成旗，适合远距离斜视读号；TCI 四孔卡式靠扎带固定、印面更宽；TRS 热缩管需先穿管再加热；BTG 支架扎带适合换标点位。本品绕合即固定、整周包覆护套面，改线时剪断换新。
与 36mm 上下档（TFM175 / 003237、TFM124 / 003231）怎么分：两者缠绕行程 35~36.5mm，比本品长约 4~5mm，印窗高度 13mm 上下；TFM175 为 1500 张/卷、TFM124 为 3 列 2000 张/卷，排样与卷量均与本品 2 列 2000 张/卷不同。这几款型号的完整差异页面未逐项列明，二选一或混采前请致电核对规格书。
TFM 家族内按缠绕长度选：粗电缆多圈覆盖选 TFM126（003232，140mm）；长编号选 TFM297（003222，95.25mm）；中长档有 TFM116、TFM125、TFM173、TFM239、TFM191；中等行程有 TFM241、TFM252；36mm 上下有 TFM124、TFM192、TFM175；更短有 TFM161、TFM189、TFM174、TFM177 与本品 TFM176（31.75mm）。
与其他固定方式怎么选：TFP 旗型（003203 起）尾端回贴成旗，适合远距离斜视读号；TCI 四孔卡式靠扎带固定、印面更宽；TRS 热缩管需先穿管再加热；BTG 支架扎带适合换标点位。本品绕合即固定、整周包覆护套面，改线时剪断换新。
典型应用场景
通信 / 通讯机柜跳线与配线
机框内跳线根数多、间距近，绕合式整周包覆护套面、不依赖贴附面洁净度；31.75mm 中短缠绕绕一圈即回包，印窗 12.5mm 写「端口位号 + 线号」，哑白印面在机柜照明下反光弱，逐根核对更快。
医疗器械与精密仪器机内线束
机内走线弯曲半径小、可施工空间窄，缠绕过长会蹭结构件或被相邻线束带偏。本品页面列明应用行业含医疗器械与精密仪器，31.75mm 行程适配这类小空间的「位号 + 去向」标注，缠绕段又不至于短到回包压不满印窗。
汽车线束分支与装配工位
分支点密、相邻标识间距小，中短缠绕让整束绕完仍然齐整。代打印到货即绕，装配工位不设打印环节；2000 张/卷按车型批次领用，换型时整卷用完再换。
端子箱 / 端子排单线标注
名称标注「万可」，对应端子与接线系统的线号配套标注口径。端子箱内单线并排、走线长度短，缠绕式不用扎带也不占端子位。该口径的具体适配范围页面未列明，批量采购前请致电核对后再定。
张贴与使用建议
1. 先核线径再下单：31.75mm 缠绕的适配范围与被贴线缆外径相关，外径偏粗时单圈回包可能压不满印窗、偏细时覆膜段会多绕一圈。下单前请提供线缆外径（含护套）与根数，由供方核对是否适用；适配线径本页未列明，以产品规格书为准。
2. 绕合手法：印字面朝外沿线缆绕一周，把透明覆膜段压过印字区后回贴、抹平气泡；回包段约 19.5mm（按页面列明数值推算），回贴时确保覆膜完整盖住印字边缘；同一线束内保持绕向一致、起点对齐，成排看过去才齐整。
3. 排样与打印：竖版 2 列、跳距 5mm，装机后先试打一张核对列位与浓度；配 BR300 系列碳带，适配 BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P，换机型前建议先小批量试打。
4. 存放：卷装标签避光避潮、平放存放，先入先出；开封后未用完的卷请回袋密封，防止底纸受潮影响走纸精度。
选型提示：标签厚度、耐温区间、阻燃等级、胶层初粘与持粘、适配线缆外径、型号尾部 B427 与名称中「万可」的对应关系，本页均未列明，采购或询价时请一并确认。
2. 绕合手法：印字面朝外沿线缆绕一周，把透明覆膜段压过印字区后回贴、抹平气泡；回包段约 19.5mm（按页面列明数值推算），回贴时确保覆膜完整盖住印字边缘；同一线束内保持绕向一致、起点对齐，成排看过去才齐整。
3. 排样与打印：竖版 2 列、跳距 5mm，装机后先试打一张核对列位与浓度；配 BR300 系列碳带，适配 BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P，换机型前建议先小批量试打。
4. 存放：卷装标签避光避潮、平放存放，先入先出；开封后未用完的卷请回袋密封，防止底纸受潮影响走纸精度。
选型提示：标签厚度、耐温区间、阻燃等级、胶层初粘与持粘、适配线缆外径、型号尾部 B427 与名称中「万可」的对应关系，本页均未列明，采购或询价时请一并确认。
选型与询价
货号 003239 · TFM176-506 缠绕式自覆膜线缆标签（25.4×31.75mm，印窗 25.4×12.5mm）。
竖版 2 列、2000 张/卷、卷芯 76mm，配 BR300 系列碳带，适配贝迪 i7100 / 凯博 SQUIX 4M / 佐藤 CL4NX Plus / 台半 MA3400P。线缆外径、厚度、耐温与阻燃等未列明项请按实际工况确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
竖版 2 列、2000 张/卷、卷芯 76mm，配 BR300 系列碳带，适配贝迪 i7100 / 凯博 SQUIX 4M / 佐藤 CL4NX Plus / 台半 MA3400P。线缆外径、厚度、耐温与阻燃等未列明项请按实际工况确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
