TFM178-506/12.7x19.05MM代打印B427/WML缠绕式线缆WireWrap标签
商品描述
产品概述
自覆膜缠绕式标签的固定原理是「绕」而不是「贴」：标签沿线缆绕一整周，白色印窗始终朝外，尾部透明覆膜段压过印字面后回贴，把打印内容封进膜层。全程不要求护套面干净平整，也不需要扎带或热缩工具，改线时剪断换一枚即可，细径护套上不留残胶。
本品在 TFM 家族里是「窄幅、矮窗、大卷量」的组合档：沿缆方向 12.7mm，绕合方向 19.05mm——在家族 12.7mm 窄幅系已列款中绕合行程最高，比同幅的 TFM189（绕合 12.7mm）多出约一半，覆膜收尾在细线缆上更完整。印窗 12.7×9.53mm 为通栏矮窗，一行排下一根短线号、端口号或位号。按本品尺寸图，白色印区 9.53mm 在上、透明覆膜段约 9.52mm 在下，两段几乎对半。
包装侧是本品另一个特点：底纸 65.8mm 上竖版排 4 列，5000 张/卷，是家族已列款中的最高卷量档。4 列排样让单次走纸出四枚，产线连续打印时的换卷频次明显低于 1~2 列的型号，适合编号规律、一次打印量大的批量装配与成批配线项目。
本页所列规格、碳带与适配机型均来自本站该货号技术参数栏；标签厚度、耐温区间、阻燃等级、间距与跳距、适配线缆外径、名称中 B427/WML 与型号 TFM178 的对应关系等未列明项，请以该批次产品规格书为准，或联系选型确认后再采购。
本品在 TFM 家族里是「窄幅、矮窗、大卷量」的组合档：沿缆方向 12.7mm，绕合方向 19.05mm——在家族 12.7mm 窄幅系已列款中绕合行程最高，比同幅的 TFM189（绕合 12.7mm）多出约一半，覆膜收尾在细线缆上更完整。印窗 12.7×9.53mm 为通栏矮窗，一行排下一根短线号、端口号或位号。按本品尺寸图，白色印区 9.53mm 在上、透明覆膜段约 9.52mm 在下，两段几乎对半。
包装侧是本品另一个特点：底纸 65.8mm 上竖版排 4 列，5000 张/卷，是家族已列款中的最高卷量档。4 列排样让单次走纸出四枚，产线连续打印时的换卷频次明显低于 1~2 列的型号，适合编号规律、一次打印量大的批量装配与成批配线项目。
本页所列规格、碳带与适配机型均来自本站该货号技术参数栏；标签厚度、耐温区间、阻燃等级、间距与跳距、适配线缆外径、名称中 B427/WML 与型号 TFM178 的对应关系等未列明项，请以该批次产品规格书为准，或联系选型确认后再采购。

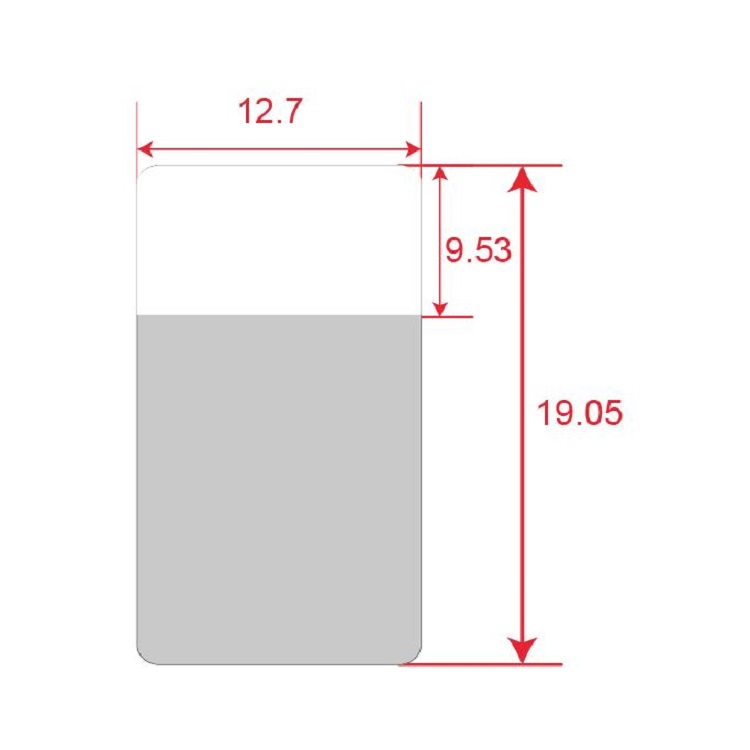

本品尺寸图 · 印区 9.53 在上，透明覆膜段约 9.52 在下

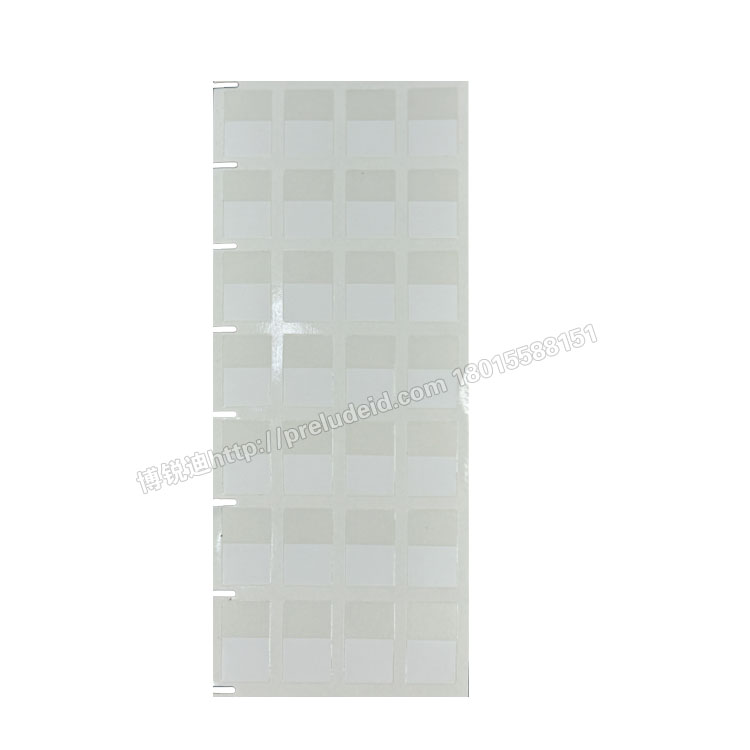

竖版 4 列排样 · 一次走纸出四枚

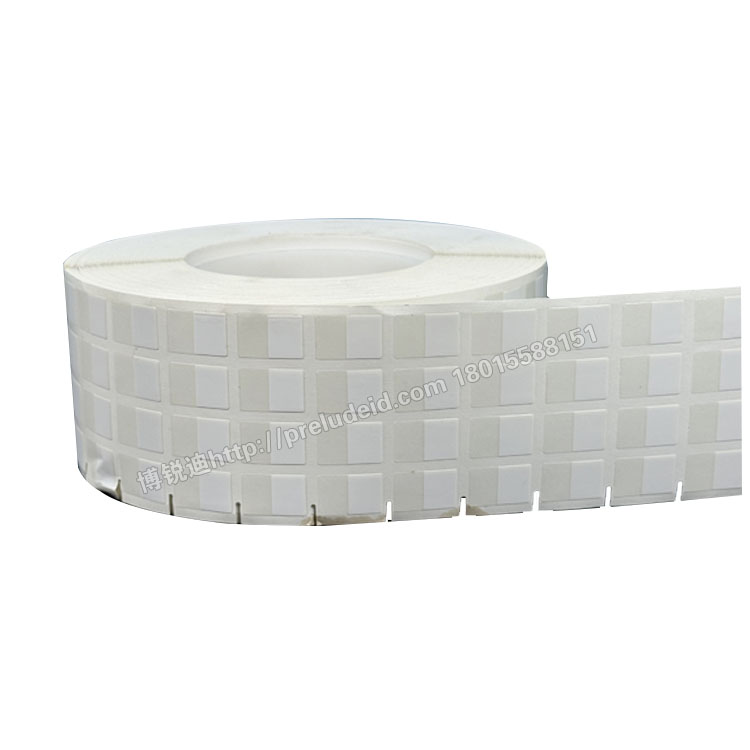

整卷正视 · 白印区与透明段相间的排样面

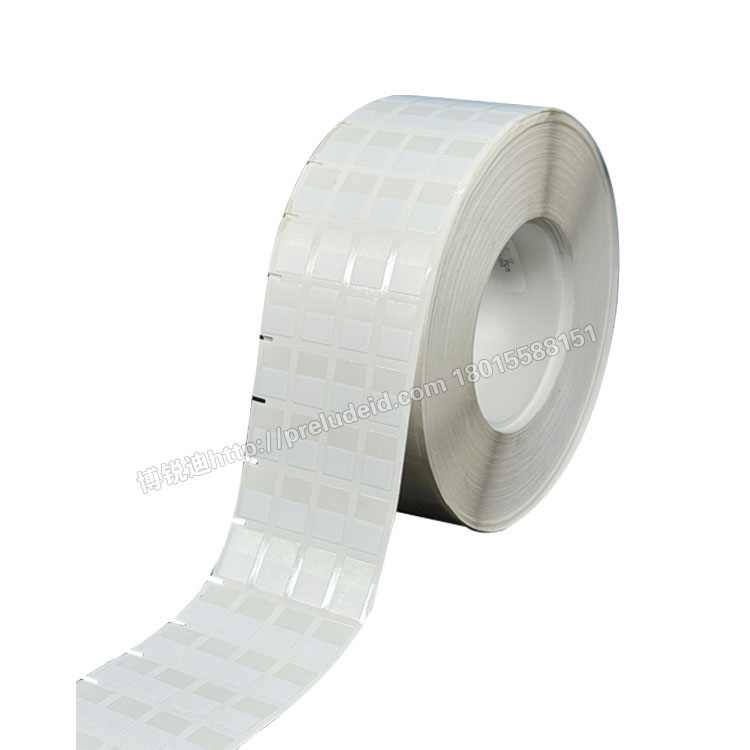

整卷侧视 · 76mm 卷芯，与既有卷轴通用
核心特点
12.7mm 窄幅 · 密集线束省位
标签沿缆方向仅 12.7mm，是 TFM 家族已列款中的最窄幅面之一。机柜内跳线并排走、线束分支点间距小时，窄幅标签不会压到邻线，成排贴完从侧面看仍是一条整齐的编号带。
绕合行程 19.05mm · 窄幅系已列最高
绕合方向 19.05mm，在本家族 12.7mm 窄幅系已列款中是最高的绕合行程：印窗占 9.53mm，尾部透明覆膜段按页面数值推算约 9.52mm，绕一周后正好回包覆盖印字区一次。行程比同幅的 TFM189（12.7mm）多出约一半，细线缆上覆膜收尾更稳。
4 列 5000 张/卷 · 家族最高卷量档
底纸 65.8mm 上竖版排 4 列，一次走纸出四枚，5000 张/卷是 TFM 家族已列款中的最高卷量档（与 TFM174BR 并列）。单枚信息量小、消耗节奏快的产线与批量装配项目，一卷顶普通卷量的两到四倍，换卷频次与单枚成本一起降。
T506 哑白面 · 碳带机型可对表
T506 哑白透明聚乙烯白厚底不干胶：白色印窗在深色护套上对比清晰，透明段绕合后不遮线体本色。配 BR300 系列碳带，适配贝迪 i7100、凯博 SQUIX 4M、佐藤 CL4NX Plus、台半 MA3400P，装机前可按机型对表备料。
规格信息
| 商品编号 / 产品型号 | 003241 / TFM178-506 |
| 所属系列 | PCI线缆线束标签 · TFM 自覆膜标签 T506 |
| 标签尺寸 | 宽 12.7 × 高 19.05 mm（宽为沿缆方向，高为绕合方向） |
| 打印区域 | 宽 12.7 × 高 9.53 mm，与标签同宽的通栏矮窗 |
| 底纸 / 排样 | 底纸宽 65.8 mm；竖版 4 列高密度排样 |
| 材质 | T506 哑白透明聚乙烯白厚底不干胶 |
| 包装数量 / 卷芯 | 5000 PCS/卷；卷芯 76 mm |
| 匹配碳带 / 适配机型 | BR300 系列碳带；BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P |
| 页面列明的应用行业 | 汽车 / 医疗器械 / 通信 / 通讯 / 精密仪器 / 飞机 / 航空器 |
| 页面未列明项 | 标签厚度、耐温区间、阻燃等级、间距与跳距、适配线缆外径、B427/WML 与 TFM178 的对应关系，以产品规格书为准；询价时请说明线径与装机机型 |
选型对比
与 TFM189（003224）怎么分：两款同为 12.7mm 窄幅、底纸同为 65.8mm、同是竖版 4 列；差别在绕合方向与印窗——本品绕合 19.05mm、印窗 12.7×9.53 矮窗（覆膜回包段约 9.52mm）、5000 张/卷、BR300 碳带；TFM189 绕合 12.7mm、方形 12.7mm 印区、2500 张/卷、BR2000 碳带。大批量短线号选本品，已有 BR2000 碳带存量或需要方形印区时选 TFM189。
与 TFM174BR（003221）怎么分：两款同为 5000 张/卷高卷量档；TFM174BR 幅宽 25.4mm、印区 25.4×9.5 宽幅矮窗，本品幅宽收窄到 12.7mm、印窗同高但窄一半。细径密集线束优先本品，宽护套上放长编号选 TFM174BR。
与 25.4 幅宽短缠绕款（TFM174-506 / TFM175 / TFM177）怎么分：三款沿缆方向 25.4mm、印窗可容两行或更长的信息串，适合编号串更长的中径线缆；本品以 12.7mm 窄幅换取密集布线里的不遮挡，单行短线号是它的主场。
与其他固定方式怎么选：TFP 旗型尾端回贴成旗面，供远距离斜视读号；TCI 四孔卡式印面宽、靠扎带固定；TRS 热缩管先穿后收；BTG 支架扎带适合需要换标的点位。本品整周绕合、封膜自固，适合细径线缆上一次贴定、长期不改的编号。同族各型号完整差异页面未逐项列明，二选一或混采前请致电核对规格书。
与 TFM174BR（003221）怎么分：两款同为 5000 张/卷高卷量档；TFM174BR 幅宽 25.4mm、印区 25.4×9.5 宽幅矮窗，本品幅宽收窄到 12.7mm、印窗同高但窄一半。细径密集线束优先本品，宽护套上放长编号选 TFM174BR。
与 25.4 幅宽短缠绕款（TFM174-506 / TFM175 / TFM177）怎么分：三款沿缆方向 25.4mm、印窗可容两行或更长的信息串，适合编号串更长的中径线缆；本品以 12.7mm 窄幅换取密集布线里的不遮挡，单行短线号是它的主场。
与其他固定方式怎么选：TFP 旗型尾端回贴成旗面，供远距离斜视读号；TCI 四孔卡式印面宽、靠扎带固定；TRS 热缩管先穿后收；BTG 支架扎带适合需要换标的点位。本品整周绕合、封膜自固，适合细径线缆上一次贴定、长期不改的编号。同族各型号完整差异页面未逐项列明，二选一或混采前请致电核对规格书。
典型应用场景
机柜跳线与配线架端口编号
通信机柜与配线架里跳线根数多、外径细、间距近，缠绕式整周包覆不吃粘贴面，窄幅又不会在相邻线之间互相叠压。12.7×9.53mm 印窗排一根短线号或端口号刚好，4 列排样适合一次打印整批端口的编号段。
医疗器械设备内部细线束
设备内腔的传感线、信号线外径小、走向密，大标签贴不下也遮视线。页面列明应用行业含医疗器械，细线上一圈绕合即可固定，透明覆膜段压住印字后耐摩擦，检修时沿线号找线不打乱原走线。
汽车线束细分支与批产装配
整车线束里的细支线、传感器引线量大且编号规律，5000 张/卷的高卷量配合 4 列竖排，正好接产线节拍连续供料，减少换卷停顿；绕合固定不依赖支线表面灰尘与脱模剂残留。
精密仪器 / 航空器工装细缆标识
精密仪器与航空器保障设备的细径电缆，要求标识小、信息准、耐蹭。白色印窗打印后可再手写补充位号，绕合结构改线时剪断换新，不在细护套上留残胶。
张贴与使用建议
1. 先核线径再下单：19.05mm 绕合行程适配细径线缆，外径太粗时覆膜段绕不满、压不住印字。下单前请提供线缆外径（含护套），由供方核对适用性；适配线径本页未列明，以产品规格书为准。
2. 绕合手法：印字面朝外沿线缆绕一周，把透明覆膜段压过印字区后回贴，指腹沿绕向抹平气泡、收尾压实。同一束线保持绕向一致、起点对齐，成排看过去编号带才齐整。
3. 排样与打印：竖版 4 列、底纸 65.8mm，装机后先试打一张，核对四列位置与打印浓度；配 BR300 系列碳带，适配 BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P，换机型前建议先小批量试打。
4. 存放与领用：卷装标签避光避潮、平放存放，先入先出；大卷建议整卷上架、写清型号与批次，开封未用完的卷回袋密封，防止底纸受潮影响走纸精度。
选型提示：标签厚度、耐温区间、阻燃等级、间距与跳距、适配线缆外径、B427/WML 与 TFM178 的对应关系，本页均未列明，采购或询价时请一并确认。
2. 绕合手法：印字面朝外沿线缆绕一周，把透明覆膜段压过印字区后回贴，指腹沿绕向抹平气泡、收尾压实。同一束线保持绕向一致、起点对齐，成排看过去编号带才齐整。
3. 排样与打印：竖版 4 列、底纸 65.8mm，装机后先试打一张，核对四列位置与打印浓度；配 BR300 系列碳带，适配 BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P，换机型前建议先小批量试打。
4. 存放与领用：卷装标签避光避潮、平放存放，先入先出；大卷建议整卷上架、写清型号与批次，开封未用完的卷回袋密封，防止底纸受潮影响走纸精度。
选型提示：标签厚度、耐温区间、阻燃等级、间距与跳距、适配线缆外径、B427/WML 与 TFM178 的对应关系，本页均未列明，采购或询价时请一并确认。
选型与询价
货号 003241 · TFM178-506 缠绕式自覆膜线缆标签（12.7×19.05mm，印窗 12.7×9.53mm）。
竖版 4 列、5000 张/卷、卷芯 76mm，配 BR300 系列碳带，适配贝迪 i7100 / 凯博 SQUIX 4M / 佐藤 CL4NX Plus / 台半 MA3400P。线缆外径、厚度、耐温与阻燃等未列明项请按实际工况确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
竖版 4 列、5000 张/卷、卷芯 76mm，配 BR300 系列碳带，适配贝迪 i7100 / 凯博 SQUIX 4M / 佐藤 CL4NX Plus / 台半 MA3400P。线缆外径、厚度、耐温与阻燃等未列明项请按实际工况确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
