TFM213-506/25.4x63.5MM代打印B427/WML缠绕式线缆WireWrap标签
商品描述
产品概述
自覆膜缠绕式标签靠「绕」固定，不靠粘贴面：标签沿线缆绕一整周，白色印窗朝外，尾部透明覆膜段压过印字面回贴，把打印内容封进膜层。护套表面有灰尘、脱模剂残留或轻微油污时，绕合结构照样能固定；改线剪断换一枚，不留残胶。
本品在 TFM 家族里的位置是「同长款中覆膜余量最大、卷量最小」：标签全高 63.5mm，印窗只占 15mm，其余约 48.5mm 为透明覆膜段（按页面数值推算），余量超过全长七成半。同尺寸的 TFM125（003230）印窗为 25.4×19mm、底纸 88.2mm、竖版 3 列、1500 张/卷——两款长度相同，本品把印窗收窄 4mm 换来更长的覆膜行程与更窄的底纸，卷量降到 1000 张/卷。绕粗外径电缆、多根并绕成一束、需要回包两圈以上的场合，覆膜总长直接决定能否压住印字面，这就是本题的取舍逻辑。
幅面侧：25.4mm 通栏印窗可一行排下较长编号串（位号 + 回路号、双端编号、图纸料号），不必为省位拆成两枚；竖版 2 列、底纸仅 59.8mm，小型台式机也能装。
本页所列尺寸、排样、材质、碳带与适配机型均来自本站该货号技术参数栏；标签厚度、耐温区间、阻燃等级、适配线缆外径，以及名称中 B427/WML 与型号 TFM213 的对应关系等未列明项，请以该批次产品规格书为准，或联系选型确认后再采购。
本品在 TFM 家族里的位置是「同长款中覆膜余量最大、卷量最小」：标签全高 63.5mm，印窗只占 15mm，其余约 48.5mm 为透明覆膜段（按页面数值推算），余量超过全长七成半。同尺寸的 TFM125（003230）印窗为 25.4×19mm、底纸 88.2mm、竖版 3 列、1500 张/卷——两款长度相同，本品把印窗收窄 4mm 换来更长的覆膜行程与更窄的底纸，卷量降到 1000 张/卷。绕粗外径电缆、多根并绕成一束、需要回包两圈以上的场合，覆膜总长直接决定能否压住印字面，这就是本题的取舍逻辑。
幅面侧：25.4mm 通栏印窗可一行排下较长编号串（位号 + 回路号、双端编号、图纸料号），不必为省位拆成两枚；竖版 2 列、底纸仅 59.8mm，小型台式机也能装。
本页所列尺寸、排样、材质、碳带与适配机型均来自本站该货号技术参数栏；标签厚度、耐温区间、阻燃等级、适配线缆外径，以及名称中 B427/WML 与型号 TFM213 的对应关系等未列明项，请以该批次产品规格书为准，或联系选型确认后再采购。

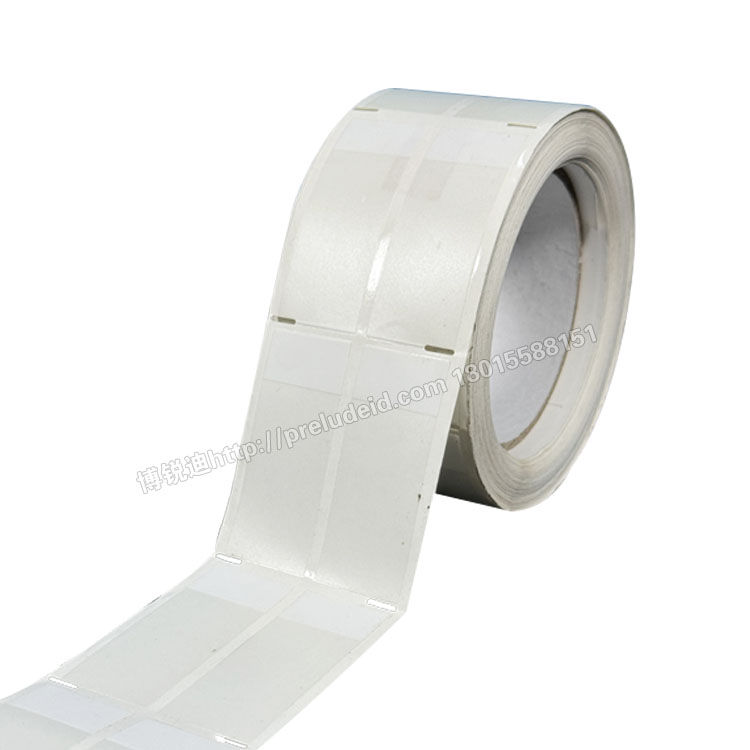

整卷展开 · 白印窗在上、长段透明覆膜在下

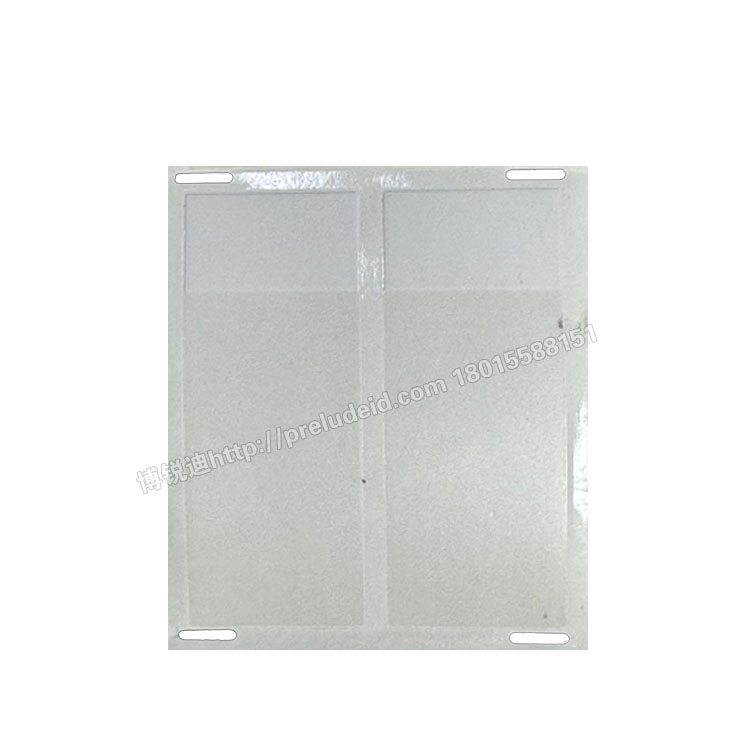

竖版 2 列排样 · 印窗 15mm，下方为大段覆膜

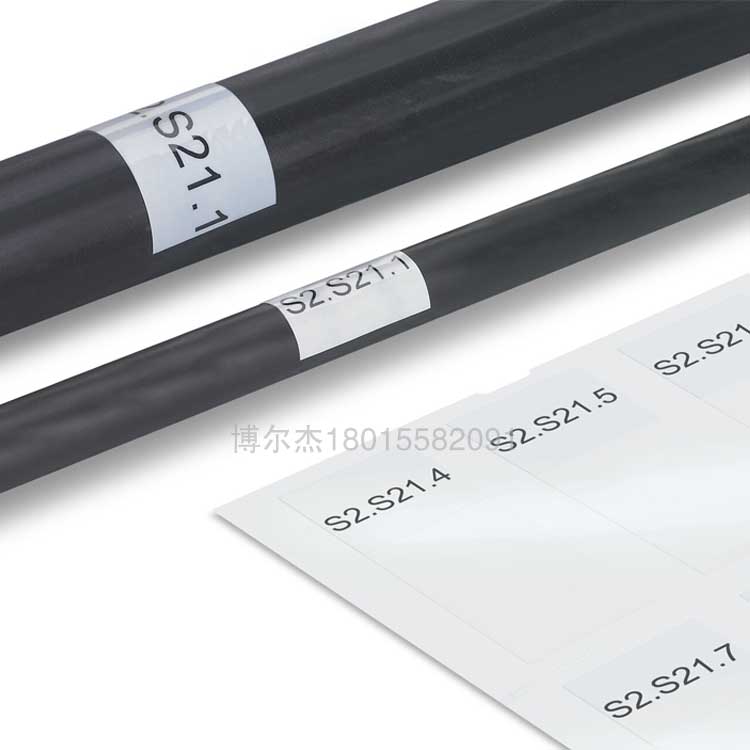

打印后绕缆贴附 · 与未展开标签条对照

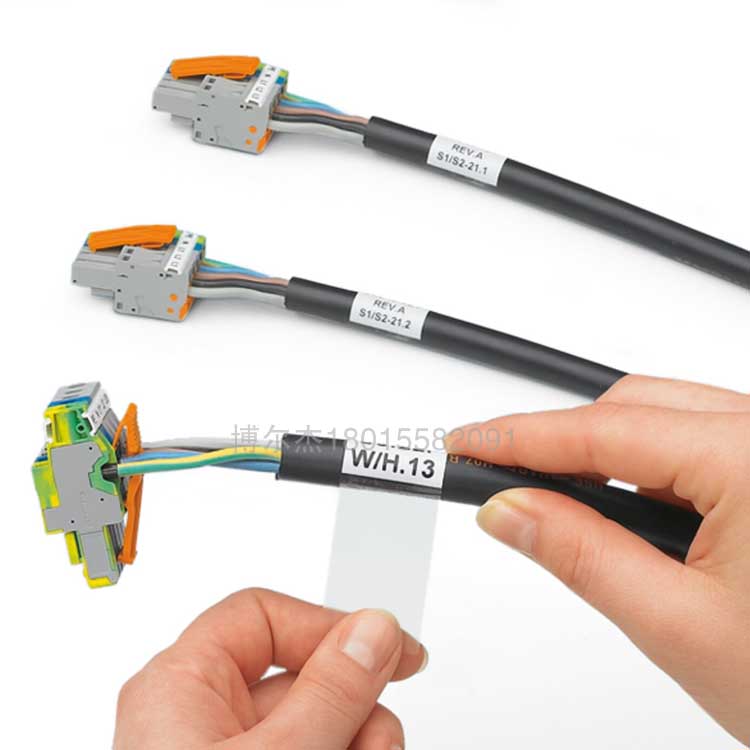

绕合实贴 · 末端覆膜回包压住印字面
核心特点
印窗 15mm · 覆膜余量占七成半
标签全高 63.5mm，其中白色印窗只占 15mm，其余约 48.5mm 是透明覆膜段（按页面数值推算），余量超过全长的七成半。绕粗外径电缆、多根并绕成一束、或需要回包两圈以上的场合，覆膜总长够用才压得住，这是本品与同长款最实在的差别。
25.4mm 通栏幅宽 · 一行排长编号串
印窗与标签同宽，25.4mm 通栏可以一行排下较长的编号串：设备位号 + 回路号、双端编号、图纸料号这类信息一次印完，不必为省位把编号拆成两段去贴两枚标签。
2 列窄底纸 59.8mm · 装机占地小
底纸宽 59.8mm、竖版 2 列，是 TFM 家族里较窄的底纸规格之一。机内走纸路径短、对卷轴宽度要求低，小型台式机上也能装；边距 3mm、间距 3mm、跳距 5mm、R 角 1mm，走纸与剥离动作顺畅。
1000 张/卷 · 小批多品种档
1000 张/卷是家族已列款中的少量卷档：试产线、样机、检修备件这类规格多、单规格用量少的场景，一卷做完一批不压库存，换型时也不必为小规格另备大卷。
规格信息
| 商品编号 / 产品型号 | 003242 / TFM213-506 |
| 所属系列 | PCI线缆线束标签 · TFM 自覆膜标签 T506 |
| 标签尺寸 | 宽 25.4 × 高 63.5 mm（宽为沿缆方向，高为绕合方向） |
| 打印区域 | 宽 25.4 × 高 15 mm，与标签同宽的通栏印窗 |
| 底纸 / 排样 / 裁切 | 底纸宽 59.8 mm；竖版 2 列；边距 3 mm、间距 3 mm、跳距 5 mm；R 角 1 mm |
| 材质 | T506 哑白透明聚乙烯白厚底不干胶 |
| 包装数量 / 卷芯 | 1000 PCS/卷；卷芯 76 mm |
| 匹配碳带 / 适配机型 | BR300 系列碳带；BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P |
| 页面列明的应用行业 | 汽车 / 医疗器械 / 通信 / 通讯 / 精密仪器 / 飞机 / 航空器 |
| 页面未列明项 | 标签厚度、耐温区间、阻燃等级、适配线缆外径、B427/WML 与 TFM213 的对应关系，以产品规格书为准；询价时请说明线径与装机机型 |
选型对比
与 TFM125（003230）怎么分——同为 25.4×63.5mm：两款长度相同，参数表差异明确：本品印窗 25.4×15mm、底纸 59.8mm、竖版 2 列、1000 张/卷；TFM125 印窗 25.4×19mm、底纸 88.2mm、竖版 3 列、1500 张/卷。本品覆膜段更长、幅面更省位、卷量更少；TFM125 印窗高 4mm、行数容量与卷量更大。粗线径、并绕、小批多规格选本品；中等线径、常态批量走量选 TFM125。
与 TFM173（003235）怎么分：同为 25.4×63.5mm 同长档，该货号参数栏为空，印窗、列数、卷量与碳带无法比对，并列时请按规格书或来电核对，勿按型号名推断通用。
与 25.4 幅宽短缠绕款（TFM174 / TFM175 / TFM177 / TFM176 / TFM239）怎么分：那几款绕合行程 25.4~36mm 区间，适合细中径线缆单圈回包；本品 63.5mm 行程为其一倍以上，粗护套与多根并绕才用得上，细线上会多出冗长覆膜段反而不便收尾。
与其他固定方式怎么选：TFP 旗型尾端回贴成旗面供远距离读号；TCI 四孔卡式印面宽、靠扎带固定；TRS 热缩管要先穿后收；BTG 支架扎带便于换标。本品整周绕合、封膜自固，改线不留胶，适合线径偏粗、一次贴定长期不改的场合。同族完整差异页面未逐项列明，二选一或混采前请致电核对规格书。
与 TFM173（003235）怎么分：同为 25.4×63.5mm 同长档，该货号参数栏为空，印窗、列数、卷量与碳带无法比对，并列时请按规格书或来电核对，勿按型号名推断通用。
与 25.4 幅宽短缠绕款（TFM174 / TFM175 / TFM177 / TFM176 / TFM239）怎么分：那几款绕合行程 25.4~36mm 区间，适合细中径线缆单圈回包；本品 63.5mm 行程为其一倍以上，粗护套与多根并绕才用得上，细线上会多出冗长覆膜段反而不便收尾。
与其他固定方式怎么选：TFP 旗型尾端回贴成旗面供远距离读号；TCI 四孔卡式印面宽、靠扎带固定；TRS 热缩管要先穿后收；BTG 支架扎带便于换标。本品整周绕合、封膜自固，改线不留胶，适合线径偏粗、一次贴定长期不改的场合。同族完整差异页面未逐项列明，二选一或混采前请致电核对规格书。
典型应用场景
汽车线束分支与试产装配
整车线束分支点、传感器引线外径不一，绕合式一圈贴定即可，不必另设扎带工位。本品覆膜段约 48.5mm，粗护套与并绕束也能绕满压牢；试产规格常变，1000 张/卷按批领用。
医疗器械整机线束与检修标识
医疗设备内腔走线密、检修记录要求可追溯，页面列明应用行业含医疗器械。白色印窗在深色护套上对比清楚，打印后仍可手写补充批次；改线时剪断换一枚，不在护套上留残胶。
通信 / 通讯机柜与配线区
配线架跳线、光缆尾纤、设备进出线需要标注双端编号与端口对应关系。25.4mm 通栏印窗一行排完「位号—对端—路由」，绕合固定不依赖护套表面清洁度，机柜内积灰环境同样适用。
精密仪器 / 航空器保障线缆
精密仪器与航空器地面保障设备的线缆批量小、规格多，要求字迹准、耐磨蹭。2 列窄底纸装机灵活，1000 张/卷按项目领用；覆膜段压住印字面，反复插拔擦拭不易磨花。
张贴与使用建议
1. 先核线径再定型号：63.5mm 绕合行程对应粗护套与大束线，外径过小时覆膜段会绕出两圈以上、收尾无处可压；外径过大则回包覆盖不满印字面。下单前请提供线缆外径（含护套）或并绕后的束径，由供方核对适用性；适配线径本页未列明，以产品规格书为准。
2. 绕合手法：印字面朝外沿线缆绕一周，让印窗正对读号视角，再把透明覆膜段压过印字区回贴，指腹沿绕向从中间向两端抹平气泡，末端压紧。同一束线保持统一绕向与起点，成排看过去编号带才齐整。
3. 排样与打印：竖版 2 列、底纸 59.8mm，装机后先试打一张，核对两列位置、边距 3mm 与打印浓度；配 BR300 系列碳带，适配 BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P，换机型前先试打；R 角 1mm 便于剥离，顺绕向起角避免拉弯。
4. 存放与领用：卷装标签避光避潮、平放存放，先入先出；开封未用完的卷回袋密封，防止底纸受潮影响走纸精度。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径、B427/WML 与 TFM213 的对应关系，本页均未列明，采购或询价时请一并确认。
2. 绕合手法：印字面朝外沿线缆绕一周，让印窗正对读号视角，再把透明覆膜段压过印字区回贴，指腹沿绕向从中间向两端抹平气泡，末端压紧。同一束线保持统一绕向与起点，成排看过去编号带才齐整。
3. 排样与打印：竖版 2 列、底纸 59.8mm，装机后先试打一张，核对两列位置、边距 3mm 与打印浓度；配 BR300 系列碳带，适配 BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P，换机型前先试打；R 角 1mm 便于剥离，顺绕向起角避免拉弯。
4. 存放与领用：卷装标签避光避潮、平放存放，先入先出；开封未用完的卷回袋密封，防止底纸受潮影响走纸精度。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径、B427/WML 与 TFM213 的对应关系，本页均未列明，采购或询价时请一并确认。
选型与询价
货号 003242 · TFM213-506 缠绕式自覆膜线缆标签（25.4×63.5mm，印窗 25.4×15mm）。
竖版 2 列、底纸 59.8mm、1000 张/卷、卷芯 76mm，配 BR300 系列碳带，适配贝迪 i7100 / 凯博 SQUIX 4M / 佐藤 CL4NX Plus / 台半 MA3400P。线缆外径、厚度、耐温与阻燃等未列明项请按实际工况确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
