TFM210-506/12.7x25.4MM代打印B427/WML缠绕式线缆WireWrap标签
商品描述
产品概述
自覆膜缠绕式标签靠「绕」固定，不靠粘贴面：标签沿线缆绕一整周，白色印窗朝外，尾部透明覆膜段压过印字面回贴，把打印内容封进膜层。护套表面有粉尘、脱模剂残留或轻微油污时，绕合结构照样能固定；改线时剪断换一枚，护套上不留残胶。
本品在 TFM 家族里的位置是「12.7mm 窄幅系中绕合行程最长的一档」：同宽的 TFM178（003241）标签尺寸为 12.7×19.05mm、印窗 12.7×9.53mm、4 列、5000 张/卷；本品展开长做到 25.4mm，多出 6.35mm，印窗高度从 9.53mm 提到 13mm，覆膜回包余量对应从约 9.5mm 增加到约 12.4mm（按页面所列尺寸与印窗数值推算），卷量则回落到 4000 张/卷。同样窄的幅宽，本品换来更长的回包行程和更高的印窗，代价是卷量少一千张。
幅面侧：12.7mm 是家族最窄幅宽之一，成排贴不相互叠压；13mm 印窗高，单行可放大字高，也可排两行小字。
本页所列尺寸、印窗、排样、材质、碳带与适配机型均来自本站该货号技术参数栏；标签厚度、耐温区间、阻燃等级、适配线缆外径，以及名称中 B427/WML 与型号 TFM210 的对应关系等未列明项，请以该批次产品规格书为准，或联系选型确认后再采购。
本品在 TFM 家族里的位置是「12.7mm 窄幅系中绕合行程最长的一档」：同宽的 TFM178（003241）标签尺寸为 12.7×19.05mm、印窗 12.7×9.53mm、4 列、5000 张/卷；本品展开长做到 25.4mm，多出 6.35mm，印窗高度从 9.53mm 提到 13mm，覆膜回包余量对应从约 9.5mm 增加到约 12.4mm（按页面所列尺寸与印窗数值推算），卷量则回落到 4000 张/卷。同样窄的幅宽，本品换来更长的回包行程和更高的印窗，代价是卷量少一千张。
幅面侧：12.7mm 是家族最窄幅宽之一，成排贴不相互叠压；13mm 印窗高，单行可放大字高，也可排两行小字。
本页所列尺寸、印窗、排样、材质、碳带与适配机型均来自本站该货号技术参数栏；标签厚度、耐温区间、阻燃等级、适配线缆外径，以及名称中 B427/WML 与型号 TFM210 的对应关系等未列明项，请以该批次产品规格书为准，或联系选型确认后再采购。

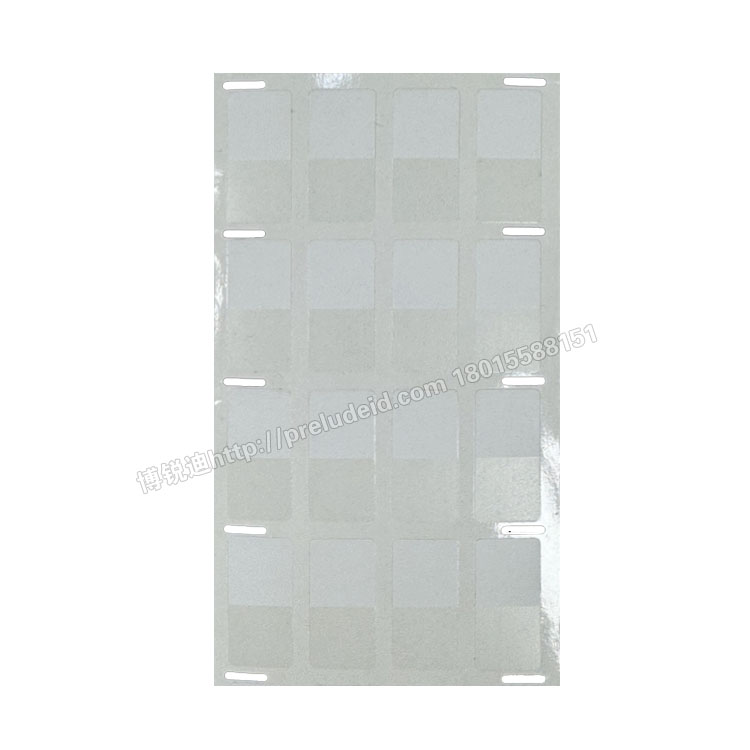

竖版 4 列排样 · 印窗在上、覆膜段在下
整卷正视 · 白色印窗成阵列排布

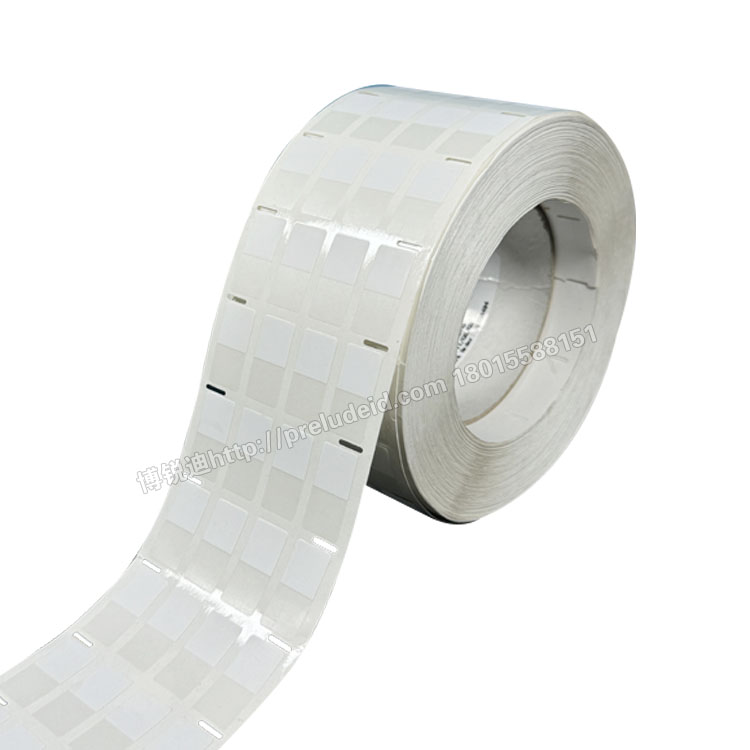

整卷侧视 · 卷芯 76mm，便于上轴
绕合实贴 · 末端覆膜回包压住印字面
核心特点
窄幅系里的最长绕合行程
标签宽 12.7mm、绕合展开长度 25.4mm。同宽的 TFM178（003241）展开长 19.05mm，本品长出约三分之一，覆膜回包余量对应增加到约 12.4mm（按页面印窗 13mm 数值推算）。细中径线缆要绕满一圈并有余量压住印字面，这段余量就是关键。
印窗 12.7 × 13mm · 窄幅最高
印窗与标签同宽，纵向 13mm 是同宽系列里较高的档位（TFM178 为 9.53mm）。单行可放大字高保证远距离读号，也可排成「位号 + 回路」两行小字，信息密度由现场决定，不必再贴第二枚。
65.8mm 窄底纸 · 竖版 4 列高密度
底纸仅 65.8mm 宽却排 4 列，机内走纸路径短、对卷轴宽度要求低，小型台式机也能装。边距 3mm、间距 3mm、跳距 5mm、R 角 1mm，走纸与剥离动作顺畅，连续打印不易偏位。
4000 张/卷 · 中高卷量档
4000 PCS/卷位于家族已列款的中间偏上：比 2500～3000 张的常规卷更耐打，又不像 5000 张/卷那样一卷压太久。整车线束、整柜配线这类连续作业可少换卷。
规格信息
| 商品编号 / 产品型号 | 003243 / TFM210-506 |
| 所属系列 | PCI线缆线束标签 · TFM 自覆膜标签 T506 |
| 标签尺寸 | 宽 12.7 × 高 25.4 mm（高为绕合展开长度） |
| 打印区域 | 宽 12.7 × 高 13 mm，与标签同宽的通栏印窗 |
| 底纸 / 排样 / 裁切 | 底纸宽 65.8 mm；竖版 4 列；边距 3 mm、间距 3 mm、跳距 5 mm；R 角 1 mm |
| 材质 | T506 哑白透明聚乙烯白厚底不干胶 |
| 包装数量 / 卷芯 | 4000 PCS/卷；卷芯 76 mm |
| 匹配碳带 / 适配机型 | BR300 系列碳带；BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P |
| 页面列明的应用行业 | 汽车 / 医疗器械 / 通信 / 通讯 / 精密仪器 / 飞机 / 航空器 |
| 页面未列明项 | 标签厚度、耐温区间、阻燃等级、适配线缆外径、B427/WML 与 TFM210 的对应关系，以产品规格书为准；询价时请说明线径与装机机型 |
选型对比
与 TFM178（003241）怎么分——同为 12.7mm 宽：两款幅宽相同：本品 12.7×25.4mm、印窗 12.7×13mm、4000 张/卷；TFM178 为 12.7×19.05mm、印窗 12.7×9.53mm、5000 张/卷。线径偏大、需要长回包或要排两行字，选本品；线缆细、以单行短号为主、追求单卷更耐打，选 TFM178。同宽不同长，6.35mm 之差落在回包段上，就是能否压住印字面的余量。
与 TFM189（003224）怎么分：该款标签为 31.75×12.7mm、2500 张/卷，幅面方向与卷量都不同档。需要方形大印面、贴后读号距离远用 TFM189；需要窄幅成排、绕合固定用本品，碳带系列亦有差异，切换前请对照各自货号页面。
与 25.4mm 幅宽长绕合款（TFM213 / TFM125 / TFM173 等）怎么分：那几款幅宽 25.4mm、绕合 63.5mm 以上，印窗可以排更长的编号串并容纳更大字高，适合粗护套、多根并绕；本品 12.7mm 幅宽在线束密集处更省位，细中径单根线缆上也不会多出一截空覆膜。幅宽差一倍，选错会直接体现在贴后观感与读号便利上。
与其他固定结构怎么选：TFP 旗型尾端回贴成旗面，适合远距离读号；TCI 四孔卡式靠扎带固定，适合成排端子排；TRS 热缩管需先穿后加热；BTG 支架扎带便于换标。本品整周绕合、封膜自固，改线不留胶，适合线径细小、位置局促、一次贴定不改的场合。同族各款详细参数页面未逐项列明，混采前请致电核对规格书。
与 TFM189（003224）怎么分：该款标签为 31.75×12.7mm、2500 张/卷，幅面方向与卷量都不同档。需要方形大印面、贴后读号距离远用 TFM189；需要窄幅成排、绕合固定用本品，碳带系列亦有差异，切换前请对照各自货号页面。
与 25.4mm 幅宽长绕合款（TFM213 / TFM125 / TFM173 等）怎么分：那几款幅宽 25.4mm、绕合 63.5mm 以上，印窗可以排更长的编号串并容纳更大字高，适合粗护套、多根并绕；本品 12.7mm 幅宽在线束密集处更省位，细中径单根线缆上也不会多出一截空覆膜。幅宽差一倍，选错会直接体现在贴后观感与读号便利上。
与其他固定结构怎么选：TFP 旗型尾端回贴成旗面，适合远距离读号；TCI 四孔卡式靠扎带固定，适合成排端子排；TRS 热缩管需先穿后加热；BTG 支架扎带便于换标。本品整周绕合、封膜自固，改线不留胶，适合线径细小、位置局促、一次贴定不改的场合。同族各款详细参数页面未逐项列明，混采前请致电核对规格书。
典型应用场景
汽车线束分支与整车装配
整车线束分支点密、单段短，12.7mm 幅宽不压邻线，25.4mm 绕合长在细中径护套上可绕满一周并回包。试产与量产共用一卷，4000 张/卷换卷频次低。
医疗器械整机内部走线
医疗设备内腔空间紧、检修记录要求可追溯，页面列明应用行业含医疗器械。白色印窗在深色护套上对比清楚，13mm 印窗高可排位号与批号两行；改线时剪断换一枚，护套上不留残胶。
通信 / 通讯机柜跳线与尾纤
配线架跳线、光缆尾纤直径小、根数多，窄幅标签成排贴不打堆。12.7×25.4mm 绕合后正面读号，双端编号与端口对应关系一次印清，机柜内积灰环境也不依赖护套表面洁净度。
精密仪器 / 航空器保障线缆
精密仪器与航空器地面保障设备线缆批量小、规格杂、字迹要耐磨。4 列窄底纸装机灵活，覆膜段压住印字面，反复插拔擦拭不易磨花；4000 张/卷按项目领用，余量够覆盖后续补标。
张贴与使用建议
1. 先核线径再定型号：25.4mm 绕合展开长对应细中径护套。线径过小时覆膜段会绕出两圈以上、末端无处可压；线径过大则回包覆盖不满印字面。下单前请提供线缆外径（含护套）或并绕后束径，由供方核对；适配线径本页未列明，以产品规格书为准。
2. 绕合手法：印字面朝外沿线缆绕一周，让印窗正对读号视角，再把透明覆膜段压过印字区回贴，指腹沿绕向从中间向两端抹平气泡，末端压紧。同一束线保持统一绕向与起点，成排看过去编号才齐整。
3. 排样与打印：竖版 4 列、底纸 65.8mm，装机后先试打一张，核对四列位置、边距 3mm 与打印浓度；配 BR300 系列碳带，适配 BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P，换机型前先试打；R 角 1mm 便于剥离。
4. 存放与领用：卷装标签避光避潮、平放存放，先入先出；开封未用完的卷回袋密封，防止底纸受潮影响走纸精度。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径、B427/WML 与 TFM210 的对应关系，本页均未列明，采购或询价时请一并确认。
2. 绕合手法：印字面朝外沿线缆绕一周，让印窗正对读号视角，再把透明覆膜段压过印字区回贴，指腹沿绕向从中间向两端抹平气泡，末端压紧。同一束线保持统一绕向与起点，成排看过去编号才齐整。
3. 排样与打印：竖版 4 列、底纸 65.8mm，装机后先试打一张，核对四列位置、边距 3mm 与打印浓度；配 BR300 系列碳带，适配 BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P，换机型前先试打；R 角 1mm 便于剥离。
4. 存放与领用：卷装标签避光避潮、平放存放，先入先出；开封未用完的卷回袋密封，防止底纸受潮影响走纸精度。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径、B427/WML 与 TFM210 的对应关系，本页均未列明，采购或询价时请一并确认。
选型与询价
货号 003243 · TFM210-506 缠绕式自覆膜线缆标签（12.7×25.4mm，印窗 12.7×13mm）。
竖版 4 列、底纸 65.8mm、4000 张/卷、卷芯 76mm，配 BR300 系列碳带，适配贝迪 i7100 / 凯博 SQUIX 4M / 佐藤 CL4NX Plus / 台半 MA3400P。线缆外径、厚度、耐温与阻燃等未列明项请按实际工况确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
竖版 4 列、底纸 65.8mm、4000 张/卷、卷芯 76mm，配 BR300 系列碳带，适配贝迪 i7100 / 凯博 SQUIX 4M / 佐藤 CL4NX Plus / 台半 MA3400P。线缆外径、厚度、耐温与阻燃等未列明项请按实际工况确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
