TFM211-506/25.4x170MM代打印B427/WML缠绕式线缆WireWrap标签
商品描述
产品概述
自覆膜缠绕式线缆标签的固定靠「绕」而不靠粘贴面：标签沿线缆或线束绕合，白色印窗朝外，尾部透明覆膜段压过印字面回贴，把打印内容封进膜层。护套有粉尘、脱模剂残留或轻微油污时，绕合结构照样固定；改线时剪断换一枚，护套上不留残胶。
本品在 TFM 家族里的位置是「超长缠绕档」：绕合展开长 170mm，同幅宽的 TFM212（003240）为 25.4×99mm，本品再多 71mm；宽幅长款 TFM126（003232）为 40×140mm，本品幅宽收窄到 25.4mm，行程反而加长 30mm。印窗高 57mm，尾部覆膜段按页面数值推算约 113mm，约占全长三分之二——这段余量就是粗束绕合后回包压字的资本，多根并绕、护套偏厚、需要回包不止一圈的场合，正是本品对位的位置。
幅面侧：25.4mm 幅宽在粗束场景里不算宽，成排布线处不过度占位；印窗纵向 57mm 可排多行内容，信息量由排版决定。
本页所列尺寸、印窗、排样、材质、碳带与适配机型均来自本站该货号技术参数栏；标签厚度、耐温区间、阻燃等级、适配线缆束径，以及名称中 B427/WML 与型号 TFM211 的对应关系等未列明项，请以该批次产品规格书为准，或联系选型确认后再采购。
本品在 TFM 家族里的位置是「超长缠绕档」：绕合展开长 170mm，同幅宽的 TFM212（003240）为 25.4×99mm，本品再多 71mm；宽幅长款 TFM126（003232）为 40×140mm，本品幅宽收窄到 25.4mm，行程反而加长 30mm。印窗高 57mm，尾部覆膜段按页面数值推算约 113mm，约占全长三分之二——这段余量就是粗束绕合后回包压字的资本，多根并绕、护套偏厚、需要回包不止一圈的场合，正是本品对位的位置。
幅面侧：25.4mm 幅宽在粗束场景里不算宽，成排布线处不过度占位；印窗纵向 57mm 可排多行内容，信息量由排版决定。
本页所列尺寸、印窗、排样、材质、碳带与适配机型均来自本站该货号技术参数栏；标签厚度、耐温区间、阻燃等级、适配线缆束径，以及名称中 B427/WML 与型号 TFM211 的对应关系等未列明项，请以该批次产品规格书为准，或联系选型确认后再采购。

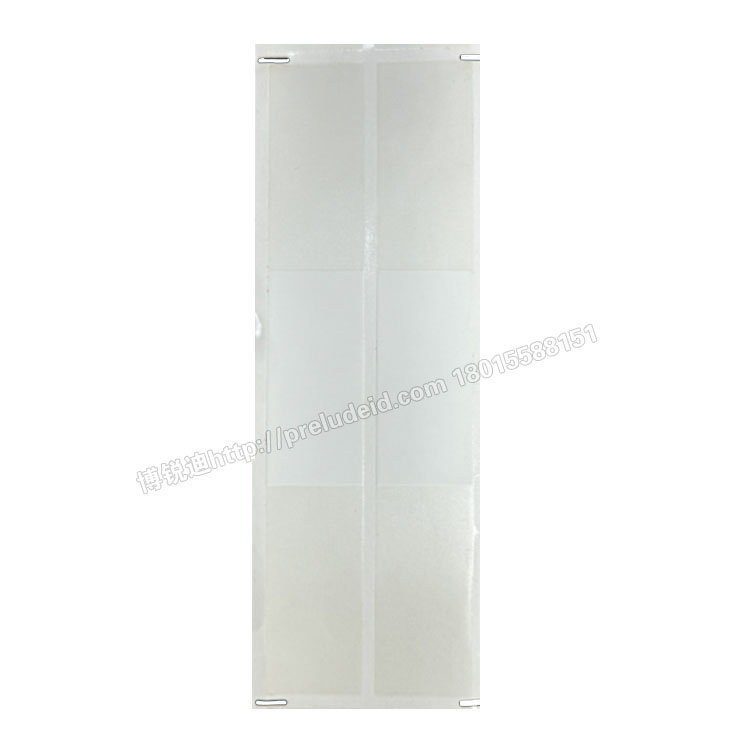

竖版 2 列展开 · 印窗在上、覆膜段在下

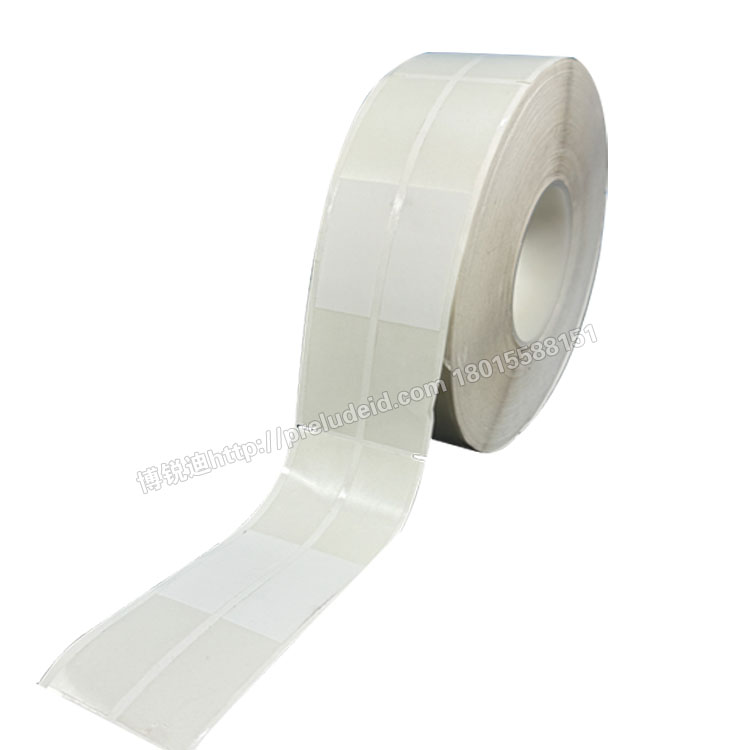

整卷正视 · 透明面材成卷形态

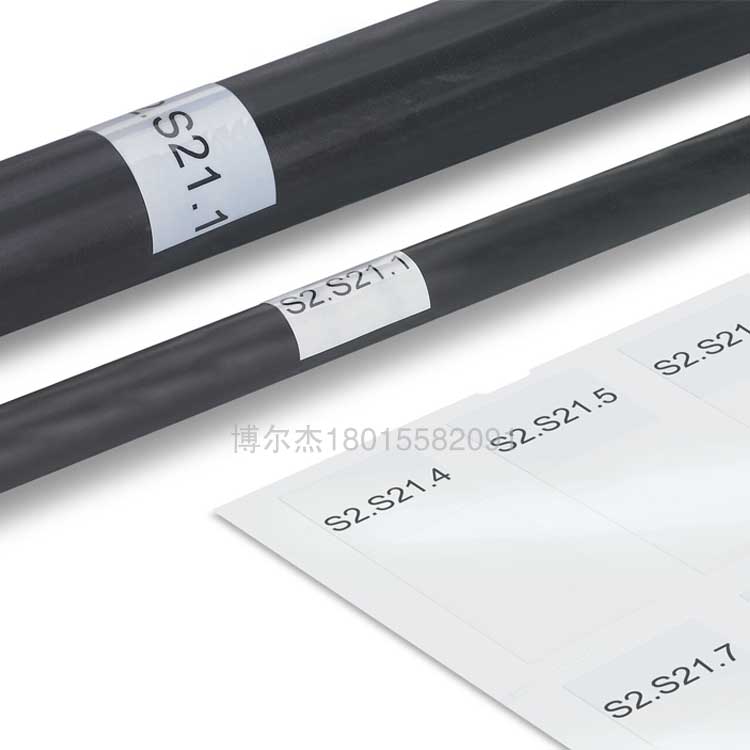

打印后绕缆实贴与平铺印字对比

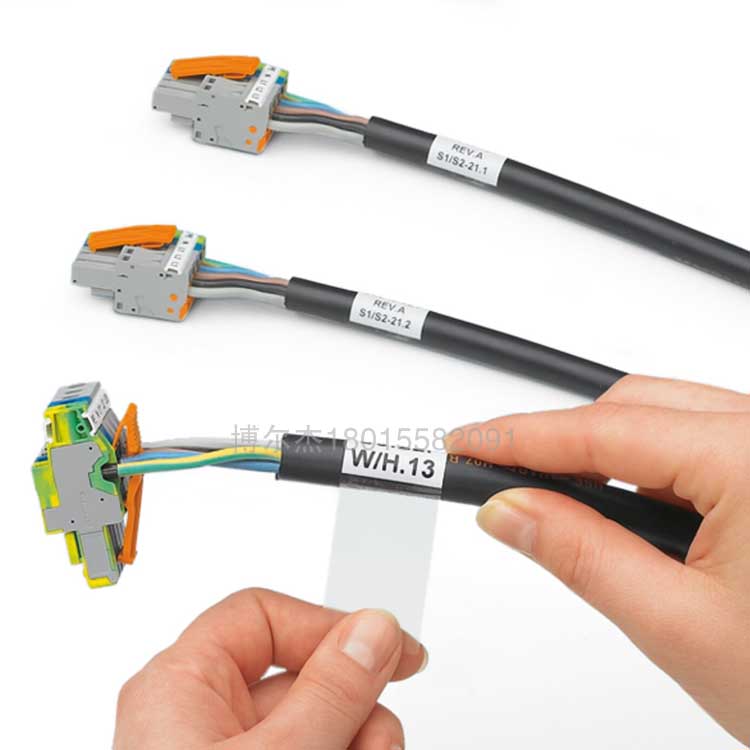

线束绕合应用 · 揭膜回包压住印字面
核心特点
170mm 绕合展开长 · 家族已列款最长行程
本站 TFM 家族已列款中，同幅宽的 TFM212（003240）展开长 99mm，本品再多 71mm；宽幅长款 TFM126（003232）为 40×140mm，本品幅宽窄一截、绕合行程反而多出 30mm。按整周绕合推算，170mm 行程可包住束径约 54mm 的线束圆周，粗主干束一次绕定。
覆膜回包段约 113mm · 占全长约三分之二
标签高 170mm、印窗高 57mm，尾部透明覆膜段按页面数值推算约 113mm，约占全长三分之二。多根并绕或护套偏厚的线束，回包段足够压过印字面再余出一截，末端不易翘起。
印窗 25.4 × 57mm 通栏长窗
印窗与标签同宽、纵向 57mm，是本款区别于家族方窗款（如 TFM212 的 25.4×25mm）的关键幅面。可自上而下排多行编号、线号与回路注释，或放大单行字高，远距离与近观读号都从容。
59.8mm 窄底纸 · 300 张/卷小卷量档
底纸仅 59.8mm 宽、竖版排 2 列，装机对卷轴宽度要求低。300 PCS/卷在家族已列款中属小卷量档：一卷体积小、占用少，适合项目制、小批量高价值线束的按需领用，避免大卷久压。
规格信息
| 商品编号 / 产品型号 | 003244 / TFM211-506 |
| 所属系列 | PCI线缆线束标签 · TFM 自覆膜标签 T506 |
| 标签尺寸 | 宽 25.4 × 高 170 mm（高为绕合展开长度） |
| 打印区域 | 宽 25.4 × 高 57 mm，与标签同宽的通栏长印窗 |
| 底纸 / 排样 / 裁切 | 底纸宽 59.8 mm；竖版 2 列；边距 3 mm、间距 3 mm、跳距 5 mm；R 角 1 mm |
| 材质 | T506 哑白透明聚乙烯白厚底不干胶 |
| 包装数量 / 卷芯 | 300 PCS/卷；卷芯 76 mm |
| 匹配碳带 / 适配机型 | BR300 系列碳带；BRADY 贝迪 i7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P |
| 页面列明的应用行业 | 汽车 / 医疗器械 / 通信 / 通讯 / 精密仪器 / 飞机 / 航空器 |
| 页面未列明项 | 标签厚度、耐温区间、阻燃等级、适配线缆束径、B427/WML 与 TFM211 的对应关系，以产品规格书为准；询价时请说明束径与装机机型 |
选型对比
与 TFM212（003240）怎么分——同为 25.4mm 幅宽长款：本品 25.4×170mm、印窗 25.4×57mm、300 张/卷；TFM212 为 25.4×99mm、方形印窗 25.4×25mm、600 张/卷。束径大、要回包两圈以上或要排多行内容，选本品；中径单缆、批量大产线打印为主，TFM212 的卷量翻倍更划算。71mm 行程之差，就是能否包住粗束的门槛。
与 TFM126（003232）怎么分——同为超长绕合：TFM126 是 40×140mm 的宽幅长款，印窗横向更宽、单行可容纳更多字符；本品 25.4×170mm 幅宽窄了近 15mm，绕合行程反而多 30mm。宽幅大信息量、印长编号串选 TFM126；束径大但走线位有限、想少占宽度的选本品。详细参数以各自货号页面为准。
与 25.4mm 中长款（TFM125 / TFM213 / TFM173 的 63.5mm、TFM116 的 66.68mm）怎么分：那几款对应中径护套的整周绕合，卷量与排样更偏量产；本品 170mm 行程面向它们包不住的粗束与并绕束。先量束径再选档，比反复试贴省事。
与其他固定结构怎么选：TFP 旗型尾端回贴成旗面，适合远距离读号；TCI 四孔卡式靠扎带固定，适合成排端子排；TRS 热缩管需先穿后加热；BTG 支架扎带便于换标。本品整周绕合、封膜自固，适合粗束粗缆、贴后长期不动、一次标注用到底的场合。同族各款详细参数页面未逐项列明，混采前请致电核对。
与 TFM126（003232）怎么分——同为超长绕合：TFM126 是 40×140mm 的宽幅长款，印窗横向更宽、单行可容纳更多字符；本品 25.4×170mm 幅宽窄了近 15mm，绕合行程反而多 30mm。宽幅大信息量、印长编号串选 TFM126；束径大但走线位有限、想少占宽度的选本品。详细参数以各自货号页面为准。
与 25.4mm 中长款（TFM125 / TFM213 / TFM173 的 63.5mm、TFM116 的 66.68mm）怎么分：那几款对应中径护套的整周绕合，卷量与排样更偏量产；本品 170mm 行程面向它们包不住的粗束与并绕束。先量束径再选档，比反复试贴省事。
与其他固定结构怎么选：TFP 旗型尾端回贴成旗面，适合远距离读号；TCI 四孔卡式靠扎带固定，适合成排端子排；TRS 热缩管需先穿后加热；BTG 支架扎带便于换标。本品整周绕合、封膜自固，适合粗束粗缆、贴后长期不动、一次标注用到底的场合。同族各款详细参数页面未逐项列明，混采前请致电核对。
典型应用场景
汽车主干线束与并绕粗束
整车主干束、多根并绕后束径大，细短款绕不满一圈。本品 170mm 行程按整周推算可包约 54mm 束径，覆膜段再回包压字；300 张/卷按试制批次领用，改版不压库存。
粗护套电缆与大外径单缆
医疗器械设备电源线、航空器地面保障粗缆等外径偏大的单缆，印窗 25.4×57mm 可纵向排线号、用途与责任人多行信息。绕合固定不依赖护套表面状态，字迹被封在膜层内。
通信机柜电源母线与汇流线束
机柜电源母线、汇流排引出线束粗且位置固定。本品绕合后成整圈封膜，长期静置不翘边；57mm 长窗可把回路编号与上下级对应关系一并印清，巡检时不必翻查图纸。
精密仪器装配与改线补标
精密仪器装配现场线缆规格杂、补标频次高。覆膜段余量长意味着剪断旧标后可直接换缠新标，无需清理残胶；2 列窄底纸装机灵活，300 张一卷放工位旁随用随取，用完即换不占料位。
张贴与使用建议
1. 先量束径再下单：170mm 绕合展开长按整周推算约对应 54mm 束径，此为按页面尺寸的推算值。实际束径受护套软硬与绕合松紧影响，下单前请实测并提供给供方核对；适配束径本页未列明，以产品规格书为准。束径明显偏小时覆膜段会绕出两圈以上，属正常余量，末端压实即可。
2. 绕合手法：印字面朝外，从印窗一端起绕，让印窗正对读号视角；行程长，绕时保持张力均匀、逐圈对齐，再把透明覆膜段压过印字区回贴，指腹沿绕向抹平气泡。同一束线统一绕向与起点，成排编号才齐整。
3. 排样与打印：竖版 2 列、底纸 59.8mm，装机后先试打一张，核对两列位置、边距 3mm 与打印浓度；配 BR300 系列碳带，适配贝迪 i7100、凯博 SQUIX 4M、佐藤 CL4NX Plus、台半 MA3400P，换机型前先试打；R 角 1mm 便于从底纸剥离。
4. 存放与领用：卷装标签避光避潮、平放存放，先入先出；300 张/卷体积小，工位旁存放方便，开封未用完的卷回袋密封，防止底纸受潮影响走纸。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆束径、B427/WML 与 TFM211 的对应关系，本页均未列明，采购或询价时请一并确认。
2. 绕合手法：印字面朝外，从印窗一端起绕，让印窗正对读号视角；行程长，绕时保持张力均匀、逐圈对齐，再把透明覆膜段压过印字区回贴，指腹沿绕向抹平气泡。同一束线统一绕向与起点，成排编号才齐整。
3. 排样与打印：竖版 2 列、底纸 59.8mm，装机后先试打一张，核对两列位置、边距 3mm 与打印浓度；配 BR300 系列碳带，适配贝迪 i7100、凯博 SQUIX 4M、佐藤 CL4NX Plus、台半 MA3400P，换机型前先试打；R 角 1mm 便于从底纸剥离。
4. 存放与领用：卷装标签避光避潮、平放存放，先入先出；300 张/卷体积小，工位旁存放方便，开封未用完的卷回袋密封，防止底纸受潮影响走纸。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆束径、B427/WML 与 TFM211 的对应关系，本页均未列明，采购或询价时请一并确认。
选型与询价
货号 003244 · TFM211-506 缠绕式自覆膜线缆标签（25.4×170mm，印窗 25.4×57mm）。
竖版 2 列、底纸 59.8mm、300 张/卷、卷芯 76mm，配 BR300 系列碳带，适配贝迪 i7100 / 凯博 SQUIX 4M / 佐藤 CL4NX Plus / 台半 MA3400P。线缆束径、厚度、耐温与阻燃等未列明项请按实际工况确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
竖版 2 列、底纸 59.8mm、300 张/卷、卷芯 76mm，配 BR300 系列碳带，适配贝迪 i7100 / 凯博 SQUIX 4M / 佐藤 CL4NX Plus / 台半 MA3400P。线缆束径、厚度、耐温与阻燃等未列明项请按实际工况确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
