TFM178-506/12.7x19.05MM代打印B427/WML缠绕式线缆WireWrap标签
商品描述
产品概述
看这款标签，可以先从名称里的三个词入手。「缠绕式」说的是固定方式：标签沿线缆绕一整周，白色印窗段朝外，尾部透明覆膜段压过印字面回贴，靠膜层包覆把标识封在线缆上，不依赖扎带与热缩工具。「B427 / WML」是名称标注的两个规格口径，分别对应两类缠绕式线缆标签的常见叫法，方便按既有采购清单对位选型。「代打印」则指可以按编号清单预先打印后交付，交付方式与周期请在下单时与客服确认。

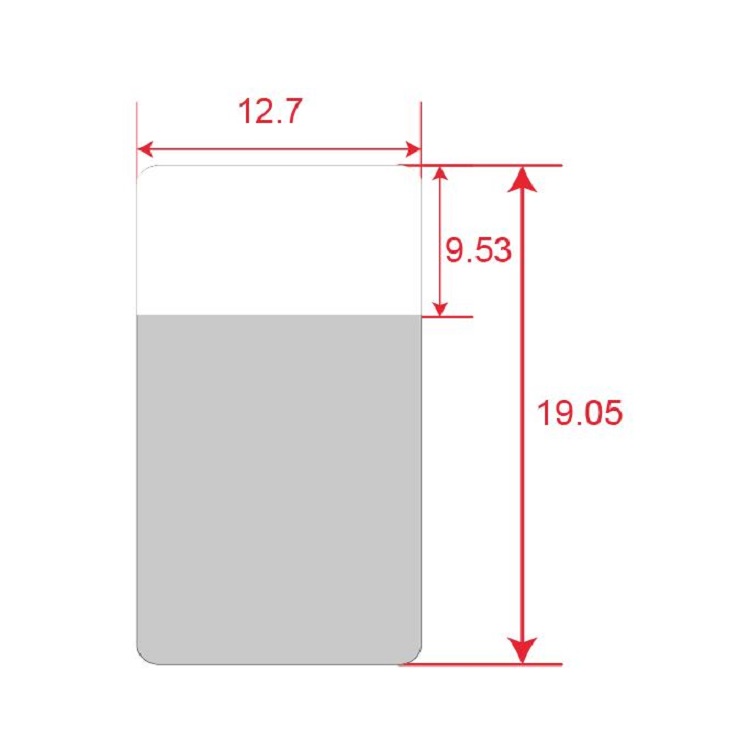

结构上，本品把 19.05mm 的绕合长度分成了几乎等长的两段：上段 9.53mm 白色印窗负责承载编号，下段按页面尺寸图推算约 9.52mm 的透明覆膜段负责回包封口，两段约各占整枚一半。这样的配比让绕合后的膜层正好完整盖住印字区一次，细径线缆上收尾平整，编号不被磨损也不外露胶面。

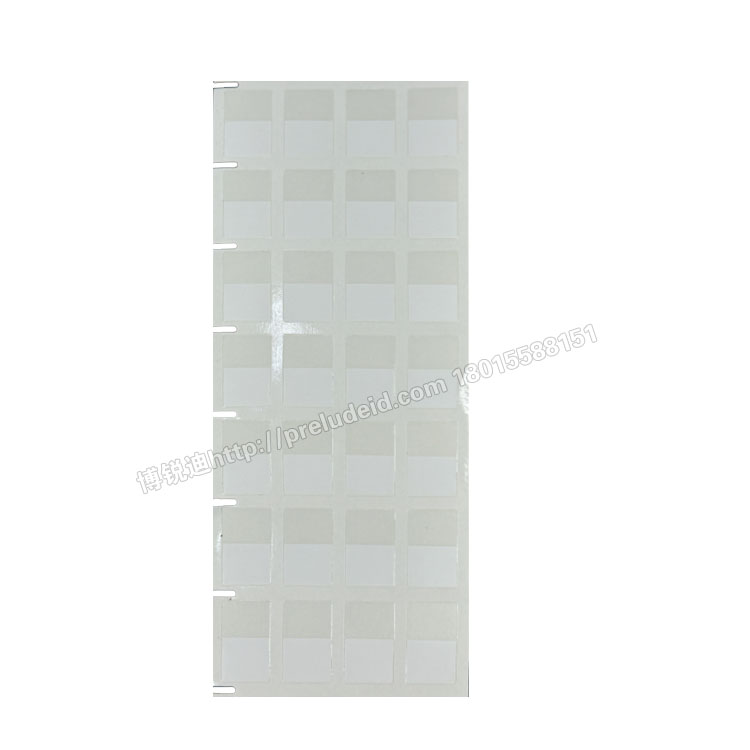

面材为 T506 哑白透明聚乙烯白厚底不干胶：白色印窗在深色护套上对比清晰，透明段绕合后不遮线体本色。底纸 65.8mm 上竖版排 4 列，整卷 5000 张，配 BR300 系列碳带，适配贝迪 I7100、凯博 SQUIX 4M、佐藤 CL4NX Plus、台半 MA3400P 四款机型。
标签厚度、耐温区间、阻燃等级、间距与跳距、适配线缆外径，以及 B427 / WML 与 TFM178 的对应关系，本页未列明，请以该批次产品规格书为准，或联系选型确认后再采购。
结构上，本品把 19.05mm 的绕合长度分成了几乎等长的两段：上段 9.53mm 白色印窗负责承载编号，下段按页面尺寸图推算约 9.52mm 的透明覆膜段负责回包封口，两段约各占整枚一半。这样的配比让绕合后的膜层正好完整盖住印字区一次，细径线缆上收尾平整，编号不被磨损也不外露胶面。
面材为 T506 哑白透明聚乙烯白厚底不干胶：白色印窗在深色护套上对比清晰，透明段绕合后不遮线体本色。底纸 65.8mm 上竖版排 4 列，整卷 5000 张，配 BR300 系列碳带，适配贝迪 I7100、凯博 SQUIX 4M、佐藤 CL4NX Plus、台半 MA3400P 四款机型。
标签厚度、耐温区间、阻燃等级、间距与跳距、适配线缆外径，以及 B427 / WML 与 TFM178 的对应关系，本页未列明，请以该批次产品规格书为准，或联系选型确认后再采购。
核心特点
名称标注 B427 / WML 双口径
本品名称同时出现 B427 与 WML 两个缠绕式线缆标签的常见规格口径，跨体系采购时便于按既有清单对位选型；两者与型号 TFM178 的对应关系页面未逐项展开，下单前请致电核对规格书。
印窗与覆膜段约各半
印窗 9.53mm 在上、覆膜回包段按页面数值推算约 9.52mm 在下，绕合一周后透明段正好完整压过印字区一次，封膜收尾不用额外补贴。
竖版 4 列 · 5000 张/卷
底纸 65.8mm 上一次走纸出四枚，整卷 5000 张。清单式批量打印时单卷使用周期长、换卷次数少，打印完即裁即用，现场不用再逐张撕标。
名称标注代打印交付
本品名称标注「代打印」：如需按编号清单预先打印后交付、装机现场免打印环节，请在下单时说明打印内容与数量，交付方式与周期由客服确认后安排。
规格信息
| 型号 / 货号 | TFM178-506 / 003245 |
| 所属系列 | PCI线缆线束标签 · TFM 自覆膜标签 T506 |
| 整枚幅面 | 宽 12.7 × 绕合 19.05 mm（宽为沿缆方向，长为绕合方向） |
| 可打印窗口 | 12.7 × 9.53 mm，与标签同宽的通栏印窗 |
| 覆膜回包段 | 按页面尺寸图数值推算约 9.52 mm，与印窗约各占整枚一半 |
| 底纸宽度 / 排样 | 底纸宽 65.8 mm；竖版 4 列 |

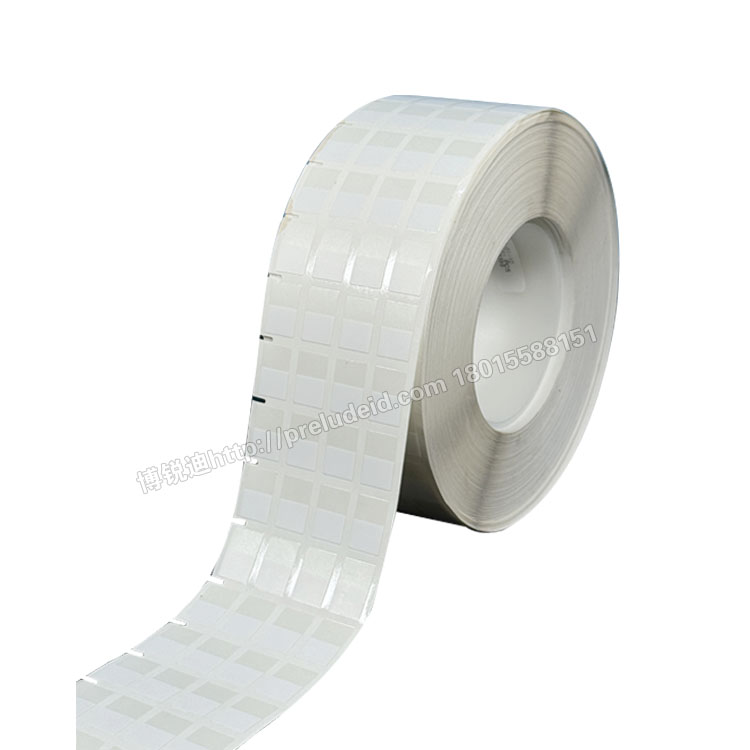

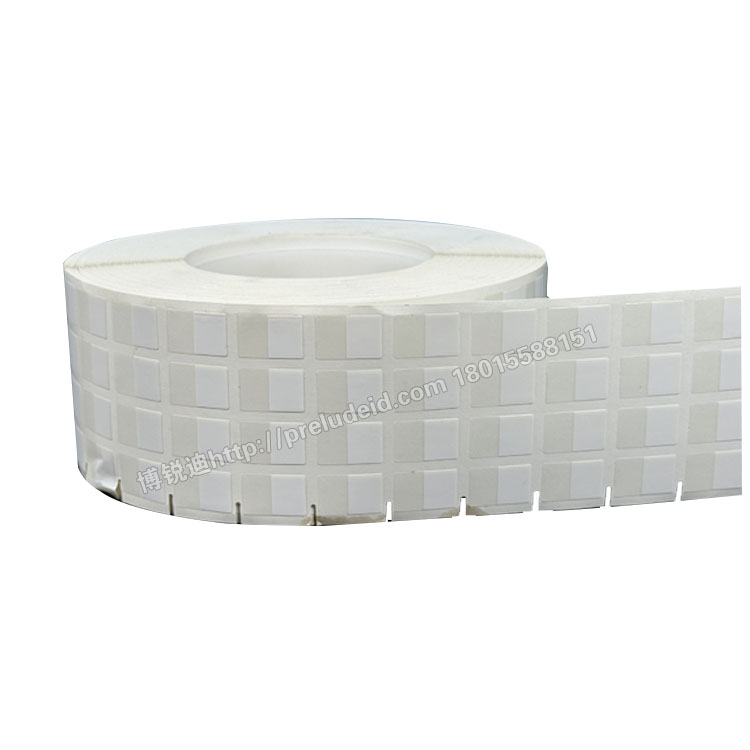

| 每卷枚数 / 卷芯 | 5000 PCS/卷；卷芯 76 mm |
| 面材编号与名称 | T506 · 哑白透明聚乙烯白厚底不干胶 |
| 匹配碳带 | BR300 系列 |
| 页面已列适配机型 | BRADY 贝迪 I7100 / CAB 凯博 SQUIX 4M / SATO 佐藤 CL4NX Plus / TSC 台半 MA3400P |
| 名称标注口径 | 代打印 · B427 / WML（与 TFM178 的对应关系页面未展开，以产品规格书为准） |
| 页面未列明项 | 标签厚度、耐温区间、阻燃等级、间距与跳距、适配线缆外径、代打印交付细节，以产品规格书为准 |
选型对比
与 TFM210（003243）怎么分：两款同属 12.7mm 窄幅系。本品绕合 19.05mm、印窗 12.7×9.53mm 矮窗、5000 张/卷；TFM210 绕合 25.4mm、印窗 12.7×13mm 更高、4000 张/卷。线径更细、单行短编号、打印量更大时选本品；线径稍粗或需要更高的印字行时选 TFM210。
与同卷量宽幅款 TFM174BR（003221）怎么分：两款同为 5000 张/卷。TFM174BR 幅宽 25.4mm、印区 25.4×9.5mm 宽幅，放得下更长的编号串；本品幅宽收窄到 12.7mm，换取密集细线之间的不遮挡。宽护套长编号选 TFM174BR，细径密排选本品。
什么时候不选短绕合：需要绕大外径电缆或多根并绕线束时，19.05mm 行程不够回包，应看 TFM126（003232，缠绕段 140mm）或 TFM211（003244，绕合 170mm）这类长缠绕款。
同族各型号排样、卷量、碳带的完整差异页面未逐项列明，混采或代打印前请致电核对规格书。
与同卷量宽幅款 TFM174BR（003221）怎么分：两款同为 5000 张/卷。TFM174BR 幅宽 25.4mm、印区 25.4×9.5mm 宽幅，放得下更长的编号串；本品幅宽收窄到 12.7mm，换取密集细线之间的不遮挡。宽护套长编号选 TFM174BR，细径密排选本品。
什么时候不选短绕合：需要绕大外径电缆或多根并绕线束时，19.05mm 行程不够回包，应看 TFM126（003232，缠绕段 140mm）或 TFM211（003244，绕合 170mm）这类长缠绕款。
同族各型号排样、卷量、碳带的完整差异页面未逐项列明，混采或代打印前请致电核对规格书。
典型应用场景
通信传输与成端线缆批次编号
传输机房成端段与设备间连线需要双端编号、按段交付。4 列排样适合把一段编号区间整批排进同一版面，打印完按序分装，双端贴完对号入座。
医疗器械装机阶段整批配线
页面列明应用行业含医疗器械。装机阶段的设备内配线可按线号清单一次印完一卷，随装配工序逐段取用，减少装机现场临时手写与返工。
汽车线束返修与增补回路补标
整车线束售后返修、加装回路时，新增支线需要与原线束编号规则一致的标识。窄幅绕合不占邻线位置，覆膜段封口后耐摩擦，返修段与原线束外观统一。
精密仪器 / 航空器保障设备检修复标
页面列明应用行业含精密仪器、飞机、航空器。周期检修拆下的线缆重新标识时，绕合结构拆旧换新不留残胶，印窗可先机印编号、留白处再手写补位。
张贴与使用建议
1. 下单前先对口径：名称中 B427 / WML 与 TFM178 的对应关系、代打印的交付方式与周期，页面均未展开；批量下单前请致电报货号 003245，由客服核对规格书并确认打印清单格式。
2. 试打与列位校准：竖版 4 列、底纸 65.8mm，装机后先试打一版，逐列核对横向位置与印窗高度，确认打印浓度后再放整卷批量；配 BR300 系列碳带，换机型前建议小批量试打过渡。
3. 绕合收尾：印窗段对准线缆外侧后再起绕，绕满一周后把透明覆膜段压过印字区回贴，收尾边落在覆膜段上、不要压住印窗；同一束线保持绕向一致，成排编号带才齐整。
4. 库存与批次：5000 张/卷按卷号登记上架、先入先出；代打印交付的批次随货核对数量与编号区间，开封未用完的卷回袋密封，避光避潮存放，防止底纸受潮影响走纸。
选型提示：适配线缆外径、耐温区间、阻燃等级与间距跳距本页未列明，以产品规格书为准；询价时请一并提供线缆外径与装机机型。
2. 试打与列位校准：竖版 4 列、底纸 65.8mm，装机后先试打一版，逐列核对横向位置与印窗高度，确认打印浓度后再放整卷批量；配 BR300 系列碳带，换机型前建议小批量试打过渡。
3. 绕合收尾：印窗段对准线缆外侧后再起绕，绕满一周后把透明覆膜段压过印字区回贴，收尾边落在覆膜段上、不要压住印窗；同一束线保持绕向一致，成排编号带才齐整。
4. 库存与批次：5000 张/卷按卷号登记上架、先入先出；代打印交付的批次随货核对数量与编号区间，开封未用完的卷回袋密封，避光避潮存放，防止底纸受潮影响走纸。
选型提示：适配线缆外径、耐温区间、阻燃等级与间距跳距本页未列明，以产品规格书为准；询价时请一并提供线缆外径与装机机型。
选型与询价
货号 003245 · TFM178-506 代打印缠绕式自覆膜线缆标签（12.7×19.05mm · 5000 张/卷）。
B427 / WML 口径对应、代打印清单格式与适配线径需按实际装机条件确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
B427 / WML 口径对应、代打印清单格式与适配线径需按实际装机条件确认，选型咨询与询价请拨 18015583218，报货号即可核对规格。
