TFM213-506/25.4x63.5MM代打印B427/WML缠绕式线缆WireWrap标签
商品描述
产品概述
成套设备出厂前的线束编号，难的不是贴，是让编号在装配、检修、验收三个环节都对得上。绕合式自覆膜标签把这件事简化成一套动作：打印、揭底纸、沿线缆绕一周、覆膜段回贴压住印字面。编号被封在膜层里，护套上有灰有油也压得住，改线时剪下换新，不在护套上留胶痕。
本品印窗高 15mm，除单行长编号外，还容得下两行小字——上行设备位号、下行回路号或去向，一枚标签写清对应关系，现场读号不必翻图纸。这一版块是它与只排单行的短缠绕款最直接的分工：
需要说明的是，本站该型号另设有独立商品页（货号 003242），两页技术参数口径一致，可按当时的库存与报价比较后选购；本页围绕两行标注与成套预编号场景展开。页面列明适用行业为汽车、医疗器械、通信、通讯、精密仪器、飞机、航空器。
标签厚度、耐温区间、阻燃等级、适配线缆外径，以及名称中 B427/WML 与型号 TFM213 的对应关系，本页均未列明，请以该批次产品规格书为准，或来电确认后再采购。
本品印窗高 15mm，除单行长编号外，还容得下两行小字——上行设备位号、下行回路号或去向，一枚标签写清对应关系，现场读号不必翻图纸。这一版块是它与只排单行的短缠绕款最直接的分工：
需要说明的是，本站该型号另设有独立商品页（货号 003242），两页技术参数口径一致，可按当时的库存与报价比较后选购；本页围绕两行标注与成套预编号场景展开。页面列明适用行业为汽车、医疗器械、通信、通讯、精密仪器、飞机、航空器。
标签厚度、耐温区间、阻燃等级、适配线缆外径，以及名称中 B427/WML 与型号 TFM213 的对应关系，本页均未列明，请以该批次产品规格书为准，或来电确认后再采购。

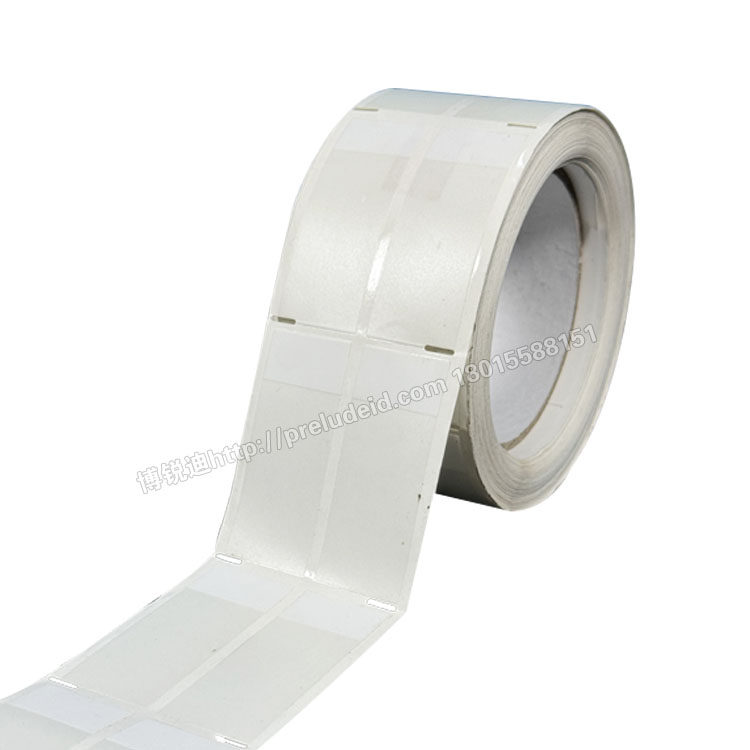

整卷斜视 · 白印窗与透明覆膜段相间排布

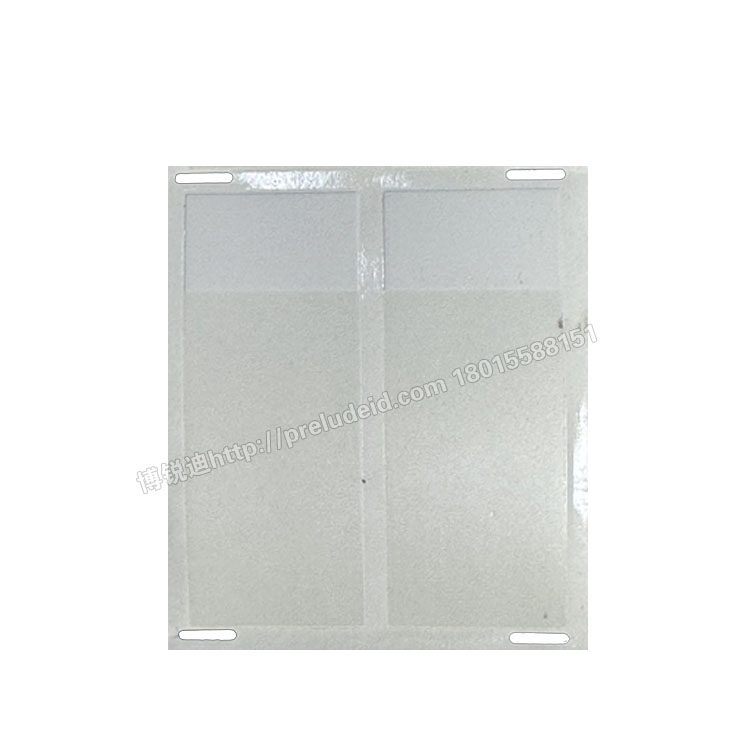

竖版 2 列展开条 · 印窗在上、覆膜段在下

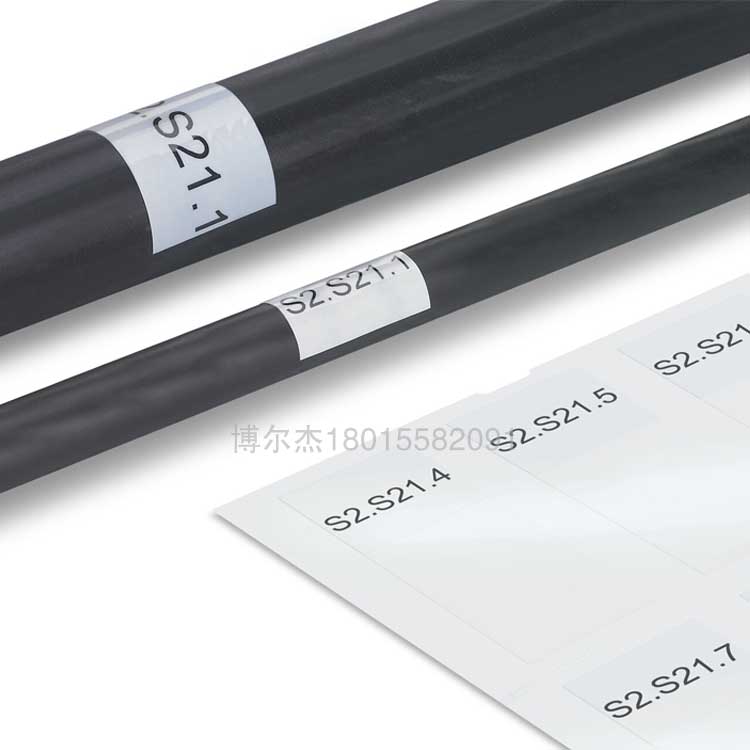

打印后绕缆实拍 · S2.S21 线号在深色护套上读号清楚

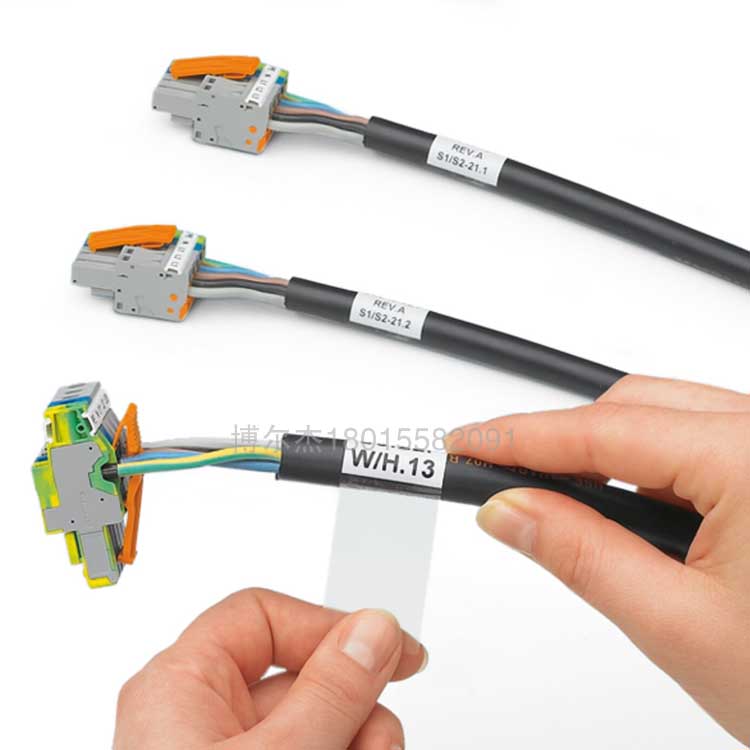

揭膜绕合演示 · 揭底纸后印字面朝外绕线回贴
核心特点
印窗 15mm 高 · 一枚排两行
通栏印窗高 15mm，除了单行长编号，也能按两行小字排：上行写设备位号，下行写回路号或去向，一枚标签把对应关系说完整。两行内容一并封进透明覆膜之下，成排线束上按位读号不必翻资料。
揭膜即绕 · 手指不沾胶面
从 R 角 1mm 的裁切口起剥，揭掉底纸后标签整体保持平整，印字面朝外沿线缆绕合、末端覆膜回贴即可。全程手指只接触底纸与覆膜外侧，不碰胶面，现场戴手套作业同样顺手。
哑白厚底 · 深浅护套都读得清
T506 为哑白透明聚乙烯白厚底不干胶：印字层下有白色衬底，黑色、深灰护套上字迹对比明显；哑光表面在机柜照明下不反光，拍照留档时编号也能拍清楚。
1000 张/卷 · 成套项目按套领
一卷 1000 张、卷芯 76mm 标准轴径，成套设备的线束预编号按台套领用，用完一卷再补，车间料架上不压大库存；2 列排样换规格时撕条也整齐。
规格信息
| 货号 / 型号 | 003246 / TFM213-506 |
| 产品归类 | PCI线缆线束标签 · TFM 自覆膜（WireWrap）缠绕式线缆标签 |
| 标签幅面 | 宽 25.4mm × 高 63.5mm（宽沿缆轴向，高为绕合行程） |
| 印字窗尺寸 | 宽 25.4mm × 高 15mm，通栏印窗，可排两行小字 |
| 底纸与排样 | 底纸宽 59.8mm；竖版 2 列；边距 3mm、间距 3mm、跳距 5mm |
| 裁切圆角 | R 角 1mm，起剥省力、不易撕伤印窗 |
| 面材 | T506 哑白透明聚乙烯白厚底不干胶 |
| 卷装规格 | 1000 PCS/卷；卷芯 76mm |
| 配套碳带 / 适配打印机 | BR300 系列碳带；BRADY 贝迪 I7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P |
| 页面列明适用行业 | 汽车 / 医疗器械 / 通信 / 通讯 / 精密仪器 / 飞机 / 航空器 |
| 页面未列明项 | 标签厚度、耐温区间、阻燃等级、适配线缆外径，以及名称中 B427/WML 与 TFM213 的对应关系，均以产品规格书为准；批量采购前请一并确认 |
选型对比
同型号双页怎么选：本站 TFM213-506 另有货号 003242 商品页，两页尺寸、排样、材质、碳带与适配机型完全一致，属同一型号的两个在售入口。选购时直接比较当时的库存与报价即可，页面呈现的场景侧重不同，不影响产品本身。批量采购前请报货号与需用量来电核对现货。
与 TFM125（003230）怎么分：同为 25.4×63.5mm 幅面，TFM125 印窗 25.4×19mm、底纸 88.2mm、3 列、1500 张/卷；本品印窗 15mm、底纸 59.8mm、2 列、1000 张/卷。印窗矮 4mm 意味着两行小字要排得更紧凑，换取更窄的装机底纸与更长的覆膜回包余量。
与 TFM211（003244）怎么分：TFM211 缠绕行程 170mm、面向大外径电缆与多根并绕，300 张/卷；本品 63.5mm 行程适配常规粗护套单周绕合，卷量更大、单价占用更低。按束径选：束径大、需回包两圈以上选 TFM211，常规束径单周固定选本品。
与短缠绕款（TFM174 / TFM175 / TFM176 / TFM177 / TFM239）怎么分：那几款绕合行程在 25.4~36mm 区间，适合细中径线缆；本品 63.5mm 行程多出一倍上下，绕合后覆膜覆盖充分，粗护套与户外走线更稳妥。与其他固定方式怎么选：TFP 旗型适合远距离读号，TCI 四孔卡靠扎带固定、印面宽，TRS 热缩管需先穿后收，BTG 支架便于换标；本品整周绕合、封膜自固，适合一次贴定长期不改的线缆。各型号完整参数差异页面未逐项列明，混采前请致电核对规格书。
与 TFM125（003230）怎么分：同为 25.4×63.5mm 幅面，TFM125 印窗 25.4×19mm、底纸 88.2mm、3 列、1500 张/卷；本品印窗 15mm、底纸 59.8mm、2 列、1000 张/卷。印窗矮 4mm 意味着两行小字要排得更紧凑，换取更窄的装机底纸与更长的覆膜回包余量。
与 TFM211（003244）怎么分：TFM211 缠绕行程 170mm、面向大外径电缆与多根并绕，300 张/卷；本品 63.5mm 行程适配常规粗护套单周绕合，卷量更大、单价占用更低。按束径选：束径大、需回包两圈以上选 TFM211，常规束径单周固定选本品。
与短缠绕款（TFM174 / TFM175 / TFM176 / TFM177 / TFM239）怎么分：那几款绕合行程在 25.4~36mm 区间，适合细中径线缆；本品 63.5mm 行程多出一倍上下，绕合后覆膜覆盖充分，粗护套与户外走线更稳妥。与其他固定方式怎么选：TFP 旗型适合远距离读号，TCI 四孔卡靠扎带固定、印面宽，TRS 热缩管需先穿后收，BTG 支架便于换标；本品整周绕合、封膜自固，适合一次贴定长期不改的线缆。各型号完整参数差异页面未逐项列明，混采前请致电核对规格书。
典型应用场景
汽车线束出厂预编号
线束厂在下线前把每根分支的回路号绕在中段与两端，装配厂按号对接不再逐根核对图纸。绕合固定不依赖护套清洁度，运输颠簸也不松脱；两行小字可同时写入分支号与端子位置。
医疗器械整机配线与售后
医疗设备内部走线密集，售后检修时按绕合编号快速定位回路，页面列明适用行业含医疗器械。印字封在覆膜内，消毒擦拭不糊字；改线时剪下换新，护套上不留残胶。
通信 / 通讯成套设备交付
机柜出厂时把电源线、信号线按端口对应关系编号，现场安装方按号接线、验收方按号复核。25.4mm 通栏一行排下较长编号串，深色护套上哑白衬底读号清楚。
精密仪器 / 航空器保障线缆
精密仪器与航空器地面保障设备的线缆批量小、规格杂，要求编号准确、长期不磨花。1000 张/卷按项目领用，覆膜段压住印字面，反复插拔、擦拭后字迹仍在。
张贴与使用建议
1. 编号规则先定后打：两行小字排版前先统一格式——上行位号、下行回路/去向，或上行线号、下行两端编号；格式统一后成排线束读号才不混乱。打印模板建议先用 3~5 张试打，核对两行字号在 15mm 印窗内的实际观感。
2. 绕合动作：从 R 角 1mm 处起剥底纸，印字面朝外沿线缆绕一周，让印窗正对常规观察方向；尾端覆膜段压过印字区回贴，指腹从中间向两端抹平，末端压紧收口。同一台套设备保持统一绕向与统一起始位置。
3. 打印与装机：竖版 2 列、底纸 59.8mm，装入打印机后先试打整列，核对列间距与打印浓度；配 BR300 系列碳带，适配贝迪 I7100、凯博 SQUIX 4M、佐藤 CL4NX Plus、台半 MA3400P，更换机型后重新试打再批量。
4. 存放与领用：卷装避光避潮平放，先入先出；开封未用完的卷回袋密封，防止底纸受潮影响走纸与揭膜。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径、B427/WML 与 TFM213 的对应关系，本页均未列明，询价或下单时请说明线径、机型与需用量，由供方核对确认。
2. 绕合动作：从 R 角 1mm 处起剥底纸，印字面朝外沿线缆绕一周，让印窗正对常规观察方向；尾端覆膜段压过印字区回贴，指腹从中间向两端抹平，末端压紧收口。同一台套设备保持统一绕向与统一起始位置。
3. 打印与装机：竖版 2 列、底纸 59.8mm，装入打印机后先试打整列，核对列间距与打印浓度；配 BR300 系列碳带，适配贝迪 I7100、凯博 SQUIX 4M、佐藤 CL4NX Plus、台半 MA3400P，更换机型后重新试打再批量。
4. 存放与领用：卷装避光避潮平放，先入先出；开封未用完的卷回袋密封，防止底纸受潮影响走纸与揭膜。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径、B427/WML 与 TFM213 的对应关系，本页均未列明，询价或下单时请说明线径、机型与需用量，由供方核对确认。
选型与询价
货号 003246 · TFM213-506 缠绕式自覆膜线缆标签（25.4×63.5mm，印窗 25.4×15mm）。
T506 哑白厚底、竖版 2 列、底纸 59.8mm、1000 张/卷、卷芯 76mm，配 BR300 系列碳带，适配贝迪 I7100 / 凯博 SQUIX 4M / 佐藤 CL4NX Plus / 台半 MA3400P。线径、厚度、耐温与阻燃等未列明项请按实际工况确认，选型咨询与询价请拨 18015583218，报货号即可核对规格与现货。
T506 哑白厚底、竖版 2 列、底纸 59.8mm、1000 张/卷、卷芯 76mm，配 BR300 系列碳带，适配贝迪 I7100 / 凯博 SQUIX 4M / 佐藤 CL4NX Plus / 台半 MA3400P。线径、厚度、耐温与阻燃等未列明项请按实际工况确认，选型咨询与询价请拨 18015583218，报货号即可核对规格与现货。
