TFM210-506/12.7x25.4MM代打印B427/WML缠绕式线缆WireWrap标签
商品描述
产品概述
线缆编号这件事，一半的麻烦在打印设备：项目起步阶段清单有了、标签也选好了，唯独缺一台条码打印机，工期只能往后压。本品在名称中明确标注「代打印」——把整理好的线号清单交给供方，按单打印成卷发货，现场揭膜即绕；自备打印机的用户按整卷裸装收货，装机即印。
动作只有四步：打印、从 R 角起剥底纸、印字面朝外沿护套绕一周、覆膜段回贴压住印字面。编号封进膜层不怕擦磨，深色护套上靠白色衬底衬出字迹。
需要说明的是，本站该型号另设有独立商品页（货号 003243），两页技术参数口径一致，可按当时的库存与报价比较后选购；本页围绕代打印交付与大批量点位场景展开。页面列明适用行业为汽车、医疗器械、通信、通讯、精密仪器、飞机、航空器。
标签厚度、耐温区间、阻燃等级、适配线缆外径，以及名称中 B427/WML 与型号 TFM210 的对应关系，本页均未列明，请以该批次产品规格书为准，或来电确认后再采购。
动作只有四步：打印、从 R 角起剥底纸、印字面朝外沿护套绕一周、覆膜段回贴压住印字面。编号封进膜层不怕擦磨，深色护套上靠白色衬底衬出字迹。
需要说明的是，本站该型号另设有独立商品页（货号 003243），两页技术参数口径一致，可按当时的库存与报价比较后选购；本页围绕代打印交付与大批量点位场景展开。页面列明适用行业为汽车、医疗器械、通信、通讯、精密仪器、飞机、航空器。
标签厚度、耐温区间、阻燃等级、适配线缆外径，以及名称中 B427/WML 与型号 TFM210 的对应关系，本页均未列明，请以该批次产品规格书为准，或来电确认后再采购。

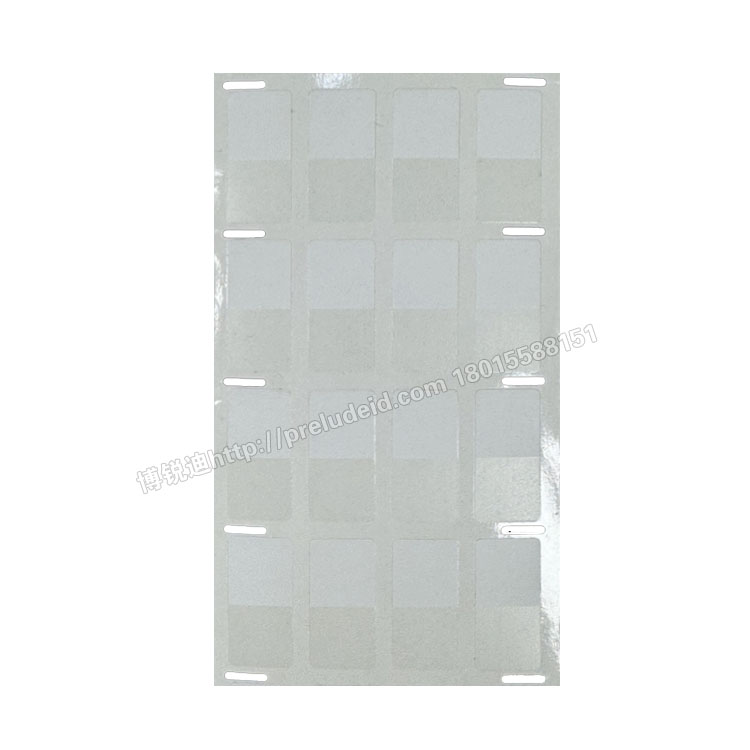

竖版 4 列排样 · 印窗与覆膜段相间，单卷点位充足

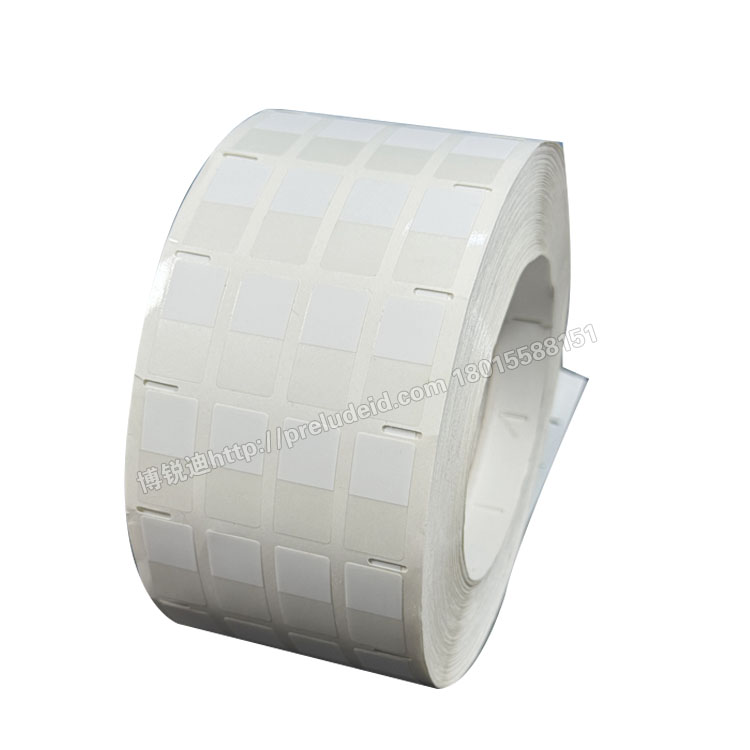

整卷正视 · 76mm 卷芯，装机对位方便

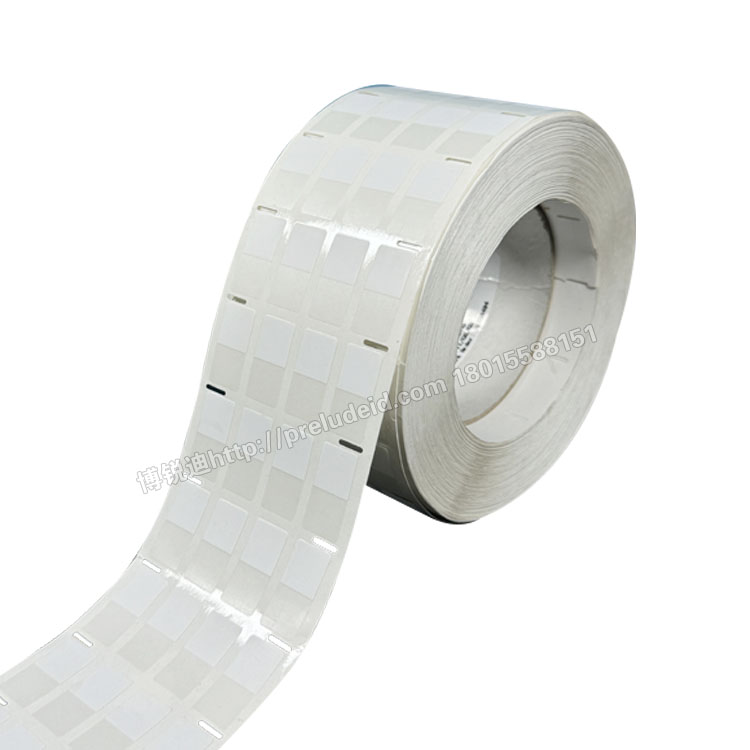

整卷侧视 · 白印窗与透明覆膜段交替排布

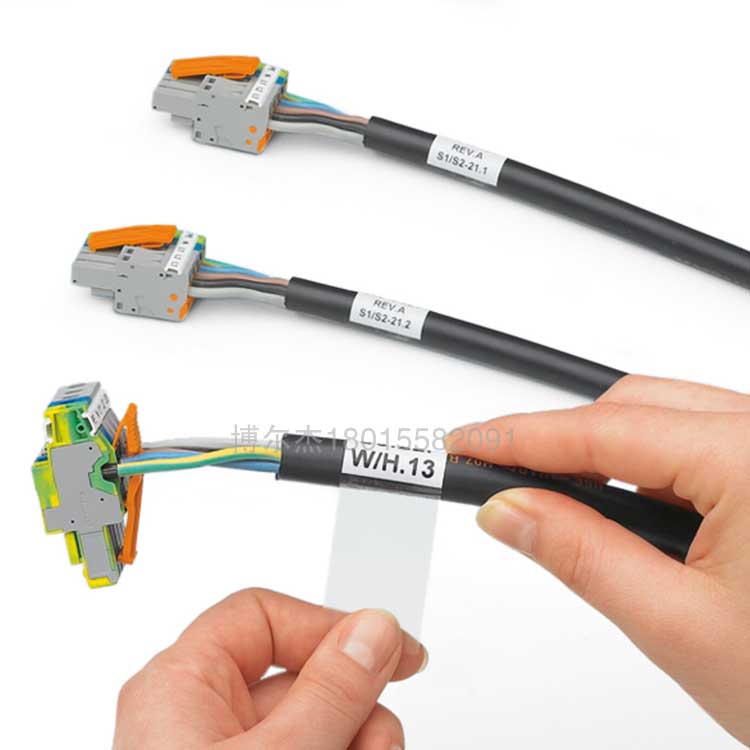

绕缆应用实拍 · 印字面朝外绕合，带端子线束同样适用
核心特点
通栏近方印窗 · 窄幅也有排版余量
印窗 12.7×13mm，横向吃满 12.7mm 全幅、纵向 13mm，接近正方。一行排完整线号没有横向局促；编号带版本或去向时，也能拆成两行小字，上行位号、下行回路，一枚标签交代清楚对应关系。
名称标注代打印 · 没有设备也能用
现场没有条码打印机、或临时项目不值得购置设备时，把线号清单交给供方按单打印，标签到手即绕；自打用户按整卷裸装收货，装机即印。
4000 张/卷 · 大点位项目按卷补料
一卷 4000 张、竖版 4 列排样、底纸 65.8mm，单卷可支撑大量线号点位。机柜批量放线、线束厂批量编号按卷领用，减少换卷频次；卷芯 76mm 为通行轴径，装机对位方便。
哑白厚底封膜 · 深浅护套都读得清
T506 哑白透明聚乙烯白厚底不干胶：印字层下有白色衬底，黑色、深灰护套上字迹对比明显；绕合后透明覆膜段回贴压住印字面，擦拭、插拔磨不到字；哑光表面机柜灯下不反光。
规格信息
| 货号 / 型号 | 003247 / TFM210-506 |
| 产品归类 | PCI线缆线束标签 · TFM 自覆膜（WireWrap）缠绕式线缆标签 |
| 标签幅面 | 宽 12.7mm × 高 25.4mm（宽沿缆轴向，高为绕合行程） |
| 印字窗尺寸 | 宽 12.7mm × 高 13mm，通栏近方印窗，横向吃满幅宽 |
| 底纸与排样 | 底纸宽 65.8mm；竖版 4 列；边距 3mm、间距 3mm、跳距 5mm |
| 裁切圆角 | R 角 1mm，起剥省力、印窗边缘不易撕毛 |
| 面材 | T506 哑白透明聚乙烯白厚底不干胶 |
| 卷装规格 | 4000 PCS/卷；卷芯 76mm |
| 配套碳带 / 适配打印机 | BR300 系列碳带；BRADY 贝迪 I7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P |
| 页面列明适用行业 | 汽车 / 医疗器械 / 通信 / 通讯 / 精密仪器 / 飞机 / 航空器 |
| 页面未列明项 | 标签厚度、耐温区间、阻燃等级、适配线缆外径，以及名称中 B427/WML 与 TFM210 的对应关系，均以产品规格书为准；批量采购前请一并确认 |
选型对比
同型号双页怎么选：本站 TFM210-506 另有货号 003243 商品页，两页尺寸、排样、材质、碳带与适配机型完全一致，属同一型号的两个在售入口。按当时的库存与报价比较选购即可，页面场景侧重不同，不影响产品本身。批量采购前请报货号与需用量来电核对现货。
与 TFM178（003241 / 003245）怎么分：同为 12.7mm 窄幅家族，TFM178 绕合行程 19.05mm、5000 张/卷；本品行程 25.4mm、4000 张/卷。行程长约三分之一，覆膜回包余量更足。行程够用、追求单卷点位数选 TFM178；护套略粗选本品。
与宽幅系（TFM213 / TFM125 等 25.4mm 幅宽）怎么分：宽幅款印窗更高，两行标注排得更开，适合护套粗、观察面大的主缆；本品 12.7mm 窄幅贴细线缆、束线后空间紧张的部位，绕合体积小。按线径定幅宽，按行程定型号。
与长行程款（TFM211 170mm / TFM212 99mm）怎么分：那两款面向大外径电缆与多根并绕、需回包一圈以上的场合；本品 25.4mm 行程对应常规细中径线缆的单周绕合，4000 张/卷走批量路线。与其他固定方式怎么选：TFP 旗型适合远距离读号，TCI 四孔卡靠扎带固定，TRS 热缩管需先穿后收；本品整周绕合、封膜自固，适合一次贴定长期不改的线缆。各型号完整参数差异页面未逐项列明，混采前请致电核对规格书。
与 TFM178（003241 / 003245）怎么分：同为 12.7mm 窄幅家族，TFM178 绕合行程 19.05mm、5000 张/卷；本品行程 25.4mm、4000 张/卷。行程长约三分之一，覆膜回包余量更足。行程够用、追求单卷点位数选 TFM178；护套略粗选本品。
与宽幅系（TFM213 / TFM125 等 25.4mm 幅宽）怎么分：宽幅款印窗更高，两行标注排得更开，适合护套粗、观察面大的主缆；本品 12.7mm 窄幅贴细线缆、束线后空间紧张的部位，绕合体积小。按线径定幅宽，按行程定型号。
与长行程款（TFM211 170mm / TFM212 99mm）怎么分：那两款面向大外径电缆与多根并绕、需回包一圈以上的场合；本品 25.4mm 行程对应常规细中径线缆的单周绕合，4000 张/卷走批量路线。与其他固定方式怎么选：TFP 旗型适合远距离读号，TCI 四孔卡靠扎带固定，TRS 热缩管需先穿后收；本品整周绕合、封膜自固，适合一次贴定长期不改的线缆。各型号完整参数差异页面未逐项列明，混采前请致电核对规格书。
典型应用场景
通信 / 通讯机柜批量放线
机柜一次放线几十上百根，逐根绕合编号后，安装、验收、后期检修都按号对接。4000 张/卷的卷量足以覆盖一个整柜乃至多柜项目，中途不必换卷；没有打印设备的施工方可选代打印，清单发供方、到手即绕。
汽车线束厂分支编号
线束下线前把每根分支的回路号绕在中段与两端，主机厂装配按号插接。绕合固定不依赖护套清洁度，运输颠簸不松脱；4 列排样打印效率高，适合节拍紧凑的批量下线，页面列明适用行业含汽车。
医疗器械装机配线与售后改线
医疗设备内部走线密集，装机阶段逐根编号，售后检修按绕合编号快速定位回路。印字封在覆膜内，擦拭、消毒不糊字；改线时剪下换新，护套不留残胶。
精密仪器 / 航空器保障设备项目制用标
精密仪器与飞机、航空器地面保障设备的线缆批量小、规格杂、编号要求严。按项目领用一卷或多卷，余量可结转下一个台套。页面列明适用行业含精密仪器、飞机、航空器。
张贴与使用建议
1. 选代打印的用户——清单先行：把线号按设备、回路整理成表，标明每号打印份数与是否两行排版，随订单交给供方。收货后先抽几枚核对字号与内容，确认无误再批量绕合。
2. 自打的用户——装机试打：竖版 4 列、底纸 65.8mm，装入打印机后先试打整列，核对列间距、打印浓度与碳带匹配；配 BR300 系列碳带与四款适配机型，更换机型后重新试打再批量。
3. 绕合动作：从 R 角 1mm 处起剥底纸，印字面朝外沿线缆绕一周，让印窗正对常规观察方向；尾端覆膜段压过印字区回贴，指腹从中间向两端抹平收口。同一台套设备保持统一绕向与统一起始位置。
4. 存放与领用：卷装避光避潮平放，先入先出；开封未用完的卷回袋密封，防止底纸受潮影响走纸与揭膜。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径、B427/WML 与 TFM210 的对应关系，本页均未列明，询价或下单时请说明线径、机型与需用量，由供方核对确认。
2. 自打的用户——装机试打：竖版 4 列、底纸 65.8mm，装入打印机后先试打整列，核对列间距、打印浓度与碳带匹配；配 BR300 系列碳带与四款适配机型，更换机型后重新试打再批量。
3. 绕合动作：从 R 角 1mm 处起剥底纸，印字面朝外沿线缆绕一周，让印窗正对常规观察方向；尾端覆膜段压过印字区回贴，指腹从中间向两端抹平收口。同一台套设备保持统一绕向与统一起始位置。
4. 存放与领用：卷装避光避潮平放，先入先出；开封未用完的卷回袋密封，防止底纸受潮影响走纸与揭膜。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径、B427/WML 与 TFM210 的对应关系，本页均未列明，询价或下单时请说明线径、机型与需用量，由供方核对确认。
选型与询价
货号 003247 · TFM210-506 缠绕式自覆膜线缆标签（12.7×25.4mm，印窗 12.7×13mm，可代打印）。
T506 哑白厚底、竖版 4 列、底纸 65.8mm、4000 张/卷、卷芯 76mm，配 BR300 系列碳带，适配贝迪 I7100 / 凯博 SQUIX 4M / 佐藤 CL4NX Plus / 台半 MA3400P。线径、厚度、耐温与阻燃等未列明项请按实际工况确认，选型咨询、代打印报价与询价请拨 18015583218，报货号即可核对规格与现货。
T506 哑白厚底、竖版 4 列、底纸 65.8mm、4000 张/卷、卷芯 76mm，配 BR300 系列碳带，适配贝迪 I7100 / 凯博 SQUIX 4M / 佐藤 CL4NX Plus / 台半 MA3400P。线径、厚度、耐温与阻燃等未列明项请按实际工况确认，选型咨询、代打印报价与询价请拨 18015583218，报货号即可核对规格与现货。
