TFM211-506/25.4x170MM代打印B427/WML缠绕式线缆WireWrap标签
商品描述
产品概述
粗电缆、主缆的编号标签不好选：幅面窄了绕不满一周，印窗矮了写不下完整线路信息，现场没有打印机更是把工期往后拖。本品按超长缠绕规格设计——170mm 绕合行程包覆粗护套一周仍有回包余量，57mm 高印窗能把回路号、起止设备、版本日期分行排开，一枚标签交代完整对应关系。名称中明确标注代打印，线号清单交给供方按单打印成卷发货，现场揭膜即绕。
操作只有四步：打印、从 R 角起剥底纸、印字面朝外沿护套绕一周、覆膜段回贴压住印字面抹平收口。编号封进膜层，擦拭、拖拽磨不到字；深色护套上靠 T506 白色衬底衬出字迹。
需要说明的是，本站该型号另设有独立商品页（货号 003244），两页技术参数口径一致，可按当时库存与报价比较后选购；本页围绕代打印交付与多行线路标注场景展开。页面列明适用行业为汽车、医疗器械、通信、通讯、精密仪器、飞机、航空器。
标签厚度、耐温区间、阻燃等级、适配线缆外径，以及名称中 B427/WML 与型号 TFM211 的对应关系，本页均未列明，请以该批次产品规格书为准，或来电确认后再采购。
操作只有四步：打印、从 R 角起剥底纸、印字面朝外沿护套绕一周、覆膜段回贴压住印字面抹平收口。编号封进膜层，擦拭、拖拽磨不到字；深色护套上靠 T506 白色衬底衬出字迹。
需要说明的是，本站该型号另设有独立商品页（货号 003244），两页技术参数口径一致，可按当时库存与报价比较后选购；本页围绕代打印交付与多行线路标注场景展开。页面列明适用行业为汽车、医疗器械、通信、通讯、精密仪器、飞机、航空器。
标签厚度、耐温区间、阻燃等级、适配线缆外径，以及名称中 B427/WML 与型号 TFM211 的对应关系，本页均未列明，请以该批次产品规格书为准，或来电确认后再采购。

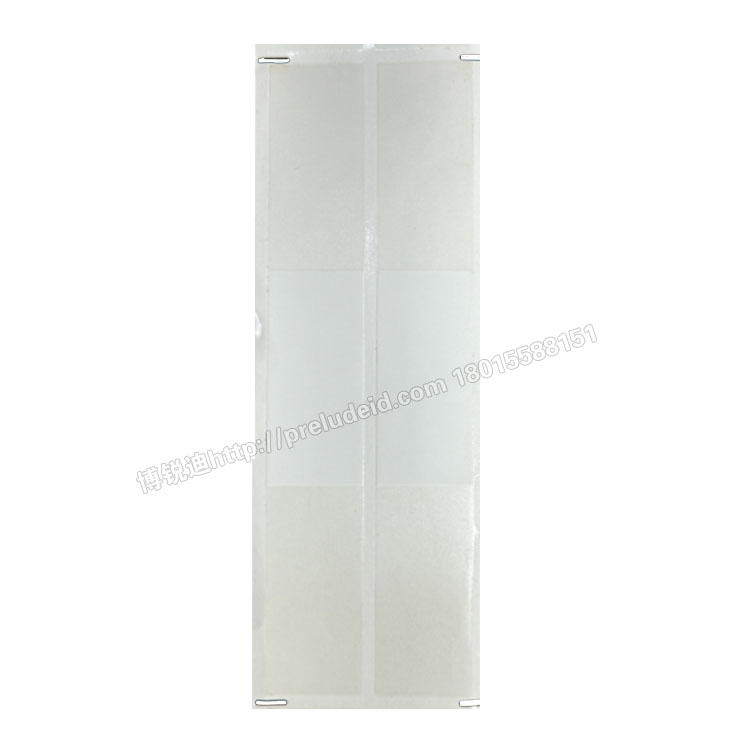

竖版 2 列展开排样 · 白印区与透明覆膜段相间

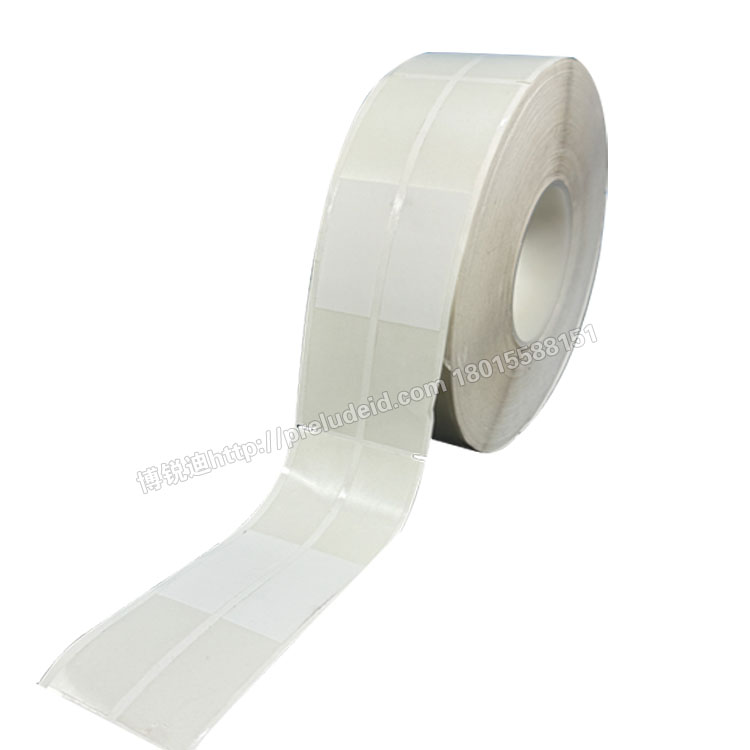

整卷正视 · 76mm 卷芯，装机对位方便

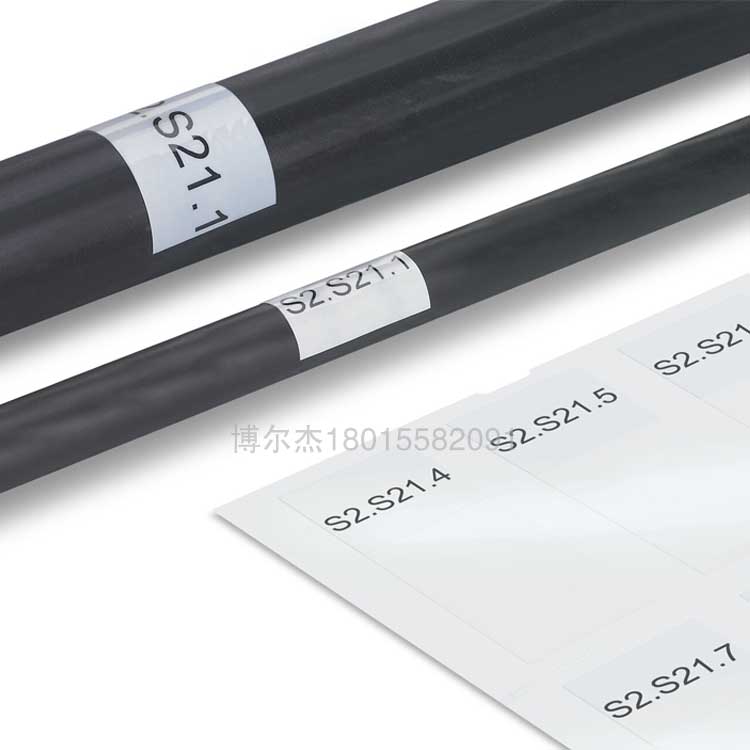

打印后绕缆与平铺对比 · 深色护套上字迹清晰

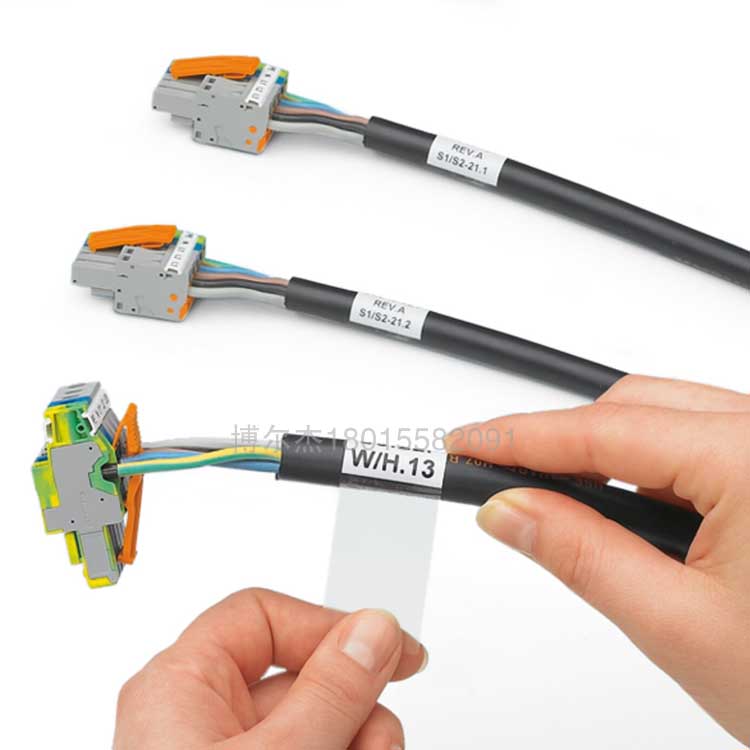

连接器线束绕合应用 · 揭膜绕合、回贴收口
核心特点
57mm 高印窗 · 一枚标签写全线路信息
印字窗 25.4×57mm，横向吃满幅宽、纵向有 57mm 排版高度，足以放下两三行内容：上行回路号与线径、中行起止设备、下行版本或日期。检修时不用翻图纸，绕在缆上的一枚标签就能对上对应关系。
名称标注代打印 · 清单发来、到手即绕
本款在名称中明确标注代打印：把整理好的线号清单交给供方，按单打印成卷发货，现场免装机免调参，揭膜即绕；自备打印机的用户按整卷裸装收货，装机即印。
300 张/卷 · 项目制按需领用
一卷 300 张，竖版 2 列排样、底纸 59.8mm。超长缠绕款单枚用膜量大、单卷张数少，正适合台套数不多、规格杂的项目：按项目领一卷，用完再补，不压库存。
T506 哑白厚底 · 深色护套上字迹清晰
T506 哑白透明聚乙烯白厚底不干胶：印字层下有白色衬底，黑色、深灰护套上黑白对比明显；绕合后透明覆膜段回贴压住印字面，擦拭、拖拽磨不到字；哑光表面在机柜照明下不反光。
规格信息
| 货号 / 型号 | 003248 / TFM211-506 |
| 产品归类 | PCI线缆线束标签 · TFM 自覆膜（WireWrap）缠绕式线缆标签 |
| 标签幅面 | 宽 25.4mm × 高 170mm（高为绕合行程，本家族已列款中最长） |
| 印字窗尺寸 | 宽 25.4mm × 高 57mm，通栏长窗，可排两行以上线路信息 |
| 底纸与排样 | 底纸宽 59.8mm；竖版 2 列；边距 3mm、间距 3mm、跳距 5mm |
| 裁切圆角 | R 角 1mm |
| 面材 | T506 哑白透明聚乙烯白厚底不干胶 |
| 卷装规格 | 300 PCS/卷；卷芯 76mm |
| 配套碳带 / 适配打印机 | BR300 系列碳带；BRADY 贝迪 I7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P |
| 页面列明适用行业 | 汽车 / 医疗器械 / 通信 / 通讯 / 精密仪器 / 飞机 / 航空器 |
| 页面未列明项 | 标签厚度、耐温区间、阻燃等级、适配线缆外径，以及名称中 B427/WML 与 TFM211 的对应关系，均以产品规格书为准；批量采购前请一并确认 |
选型对比
同型号双页怎么选：本站 TFM211-506 另有货号 003244 商品页，两页尺寸、排样、材质、碳带与适配机型完全一致，属同一型号的两个在售入口。按当时的库存与报价比较选购即可，页面场景侧重不同，不影响产品本身。批量采购前请报货号与需用量来电核对现货。
与 TFM212（003240 / 003247 所在的 99mm 档）怎么分：TFM212 绕合行程 99mm，面向中等偏粗线缆；本品行程 170mm，比 TFM212 长七成以上，适合大外径电缆或需多绕一圈固定的场合。两款的印窗都够两行标注，按缆径定行程：绕得满、余量足选本品。
与 TFM126（140mm 档）怎么分：TFM126 幅宽 40mm、3500 张/卷，走大批量路线；本品幅宽 25.4mm 更省位、300 张/卷走项目制小批量。粗缆大批量选 TFM126，台套少、规格杂选本品。
与常规行程款（57.15 / 63.5 / 95.25mm 等）怎么分：常规行程对应细中径线缆的单周绕合；护套外径大、单周包不过来时再上本品。按页面尺寸推算，170mm 展开长整周绕合约对应 54mm 束径，适配束径页面未列明，以产品规格书为准。
与其他固定方式怎么选：TFP 旗型适合远距离读号，TCI 四孔卡靠扎带固定，TRS 热缩管需先穿后收；本品整周绕合、封膜自固，适合一次贴定长期不改的主缆。各型号完整参数差异页面未逐项列明，混采前请致电核对规格书。
与 TFM212（003240 / 003247 所在的 99mm 档）怎么分：TFM212 绕合行程 99mm，面向中等偏粗线缆；本品行程 170mm，比 TFM212 长七成以上，适合大外径电缆或需多绕一圈固定的场合。两款的印窗都够两行标注，按缆径定行程：绕得满、余量足选本品。
与 TFM126（140mm 档）怎么分：TFM126 幅宽 40mm、3500 张/卷，走大批量路线；本品幅宽 25.4mm 更省位、300 张/卷走项目制小批量。粗缆大批量选 TFM126，台套少、规格杂选本品。
与常规行程款（57.15 / 63.5 / 95.25mm 等）怎么分：常规行程对应细中径线缆的单周绕合；护套外径大、单周包不过来时再上本品。按页面尺寸推算，170mm 展开长整周绕合约对应 54mm 束径，适配束径页面未列明，以产品规格书为准。
与其他固定方式怎么选：TFP 旗型适合远距离读号，TCI 四孔卡靠扎带固定，TRS 热缩管需先穿后收；本品整周绕合、封膜自固，适合一次贴定长期不改的主缆。各型号完整参数差异页面未逐项列明，混采前请致电核对规格书。
典型应用场景
配电与动力主缆标识
主机柜进线、动力配电电缆外径粗、观察面大，170mm 绕合行程可完整包覆一周并留足回包余量。57mm 高印窗把回路号、供电范围、版本号分行排开，配电巡检与改造时按号核对，不必逐根溯源。页面列明适用行业含汽车、通信。
通信 / 通讯中继与成端线缆
机房中继电缆、成端尾缆多根并走时，可逐根绕合也可并绕成束后统一编号。代打印交付让施工方省去装机环节，清单发供方、到手即绕；编号封进膜层，井道、桥架内潮气灰尘不糊字。
医疗器械装机配线与售后追溯
医疗设备内部主线束外径较粗，170mm 行程提供充分绕合余量；印窗内两行标注设备位与回路号，售后检修按绕合编号快速定位。印字封在覆膜内，擦拭、消毒不糊字；页面列明适用行业含医疗器械。
飞机 / 航空器地面保障设备项目
保障设备线缆批量小、编号要求严，300 张/卷按台套领用，余量结转下一项目不浪费。页面列明适用行业含精密仪器、飞机、航空器；耐温、阻燃等工况指标页面未列明，使用前请按规格书核对。
张贴与使用建议
1. 选代打印的用户——清单先行：把线号按回路整理成表，标明每号打印份数与分行内容（回路号/起止设备/版本），随订单交给供方。收货后先抽几枚核对字号与内容，确认无误再批量绕合。
2. 自打的用户——装机试打：竖版 2 列、底纸 59.8mm，装入打印机后先试打整列，核对列间距、打印浓度与碳带匹配；配 BR300 系列碳带与四款适配机型，更换机型后重新试打再批量。
3. 绕合动作：从 R 角 1mm 处起剥底纸，印字面朝外沿护套绕一周，让印窗正对常规观察方向；尾端覆膜段压过印字区回贴，指腹从中间向两端抹平收口。同一台套设备保持统一绕向与统一起始位置。
4. 存放与领用：卷装避光避潮平放，先入先出；开封未用完的卷回袋密封，防止底纸受潮影响走纸与揭膜。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径、B427/WML 与 TFM211 的对应关系，本页均未列明，询价或下单时请说明线径、机型与需用量，由供方核对确认。
2. 自打的用户——装机试打：竖版 2 列、底纸 59.8mm，装入打印机后先试打整列，核对列间距、打印浓度与碳带匹配；配 BR300 系列碳带与四款适配机型，更换机型后重新试打再批量。
3. 绕合动作：从 R 角 1mm 处起剥底纸，印字面朝外沿护套绕一周，让印窗正对常规观察方向；尾端覆膜段压过印字区回贴，指腹从中间向两端抹平收口。同一台套设备保持统一绕向与统一起始位置。
4. 存放与领用：卷装避光避潮平放，先入先出；开封未用完的卷回袋密封，防止底纸受潮影响走纸与揭膜。
选型提示：标签厚度、耐温区间、阻燃等级、适配线缆外径、B427/WML 与 TFM211 的对应关系，本页均未列明，询价或下单时请说明线径、机型与需用量，由供方核对确认。
选型与询价
货号 003248 · TFM211-506 缠绕式自覆膜线缆标签（25.4×170mm，印窗 25.4×57mm，可代打印）。
T506 哑白厚底、竖版 2 列、底纸 59.8mm、300 张/卷、卷芯 76mm，配 BR300 系列碳带，适配贝迪 I7100 / 凯博 SQUIX 4M / 佐藤 CL4NX Plus / 台半 MA3400P。线径、厚度、耐温与阻燃等未列明项请按实际工况确认，选型咨询、代打印报价与询价请拨 18015583218，报货号即可核对规格与现货。
