TFM344-506/36.5x12.7MM代打印B427/WML缠绕式线缆WireWrap标签
商品描述
产品概述
细线缆的标签难贴是老问题：幅面宽了绕一圈叠出硬棱，印窗矮了字号缩得看不清，覆膜段短了收口处三两天就翘边。本品把这三个矛盾都收在 36.5×12.7mm 这一档规格里——12.7mm 高度贴细线不鼓包，印字区 12.7mm 见方不用缩字号，覆膜段约 23.8mm 让收口有近两倍印窗长度的搭接余量。名称中明确标注代打印，没有打印设备的用户把线号清单随订单交来，成卷打印发货，现场揭膜即绕。
操作只有四步：打印（或收货）、从 R1.5 圆角处起剥底纸、印字面朝外沿线缆绕一周、覆膜段压过印字区回贴抹平收口。编号封进膜层，抽拉、擦拭磨不到字。本站该系列另有 TFM178、TFM210、TFM211、TFM212、TFM126 等行程档位在售，按缆径与行程需求分档选购。
底纸宽度、排样列数、每卷张数、卷芯、配套碳带与适配打印机，以及名称中 B427/WML 与型号 TFM344 的对应关系，本页均未列明，请以该批次产品规格书为准，或来电确认后再采购。
操作只有四步：打印（或收货）、从 R1.5 圆角处起剥底纸、印字面朝外沿线缆绕一周、覆膜段压过印字区回贴抹平收口。编号封进膜层，抽拉、擦拭磨不到字。本站该系列另有 TFM178、TFM210、TFM211、TFM212、TFM126 等行程档位在售，按缆径与行程需求分档选购。
底纸宽度、排样列数、每卷张数、卷芯、配套碳带与适配打印机，以及名称中 B427/WML 与型号 TFM344 的对应关系，本页均未列明，请以该批次产品规格书为准，或来电确认后再采购。

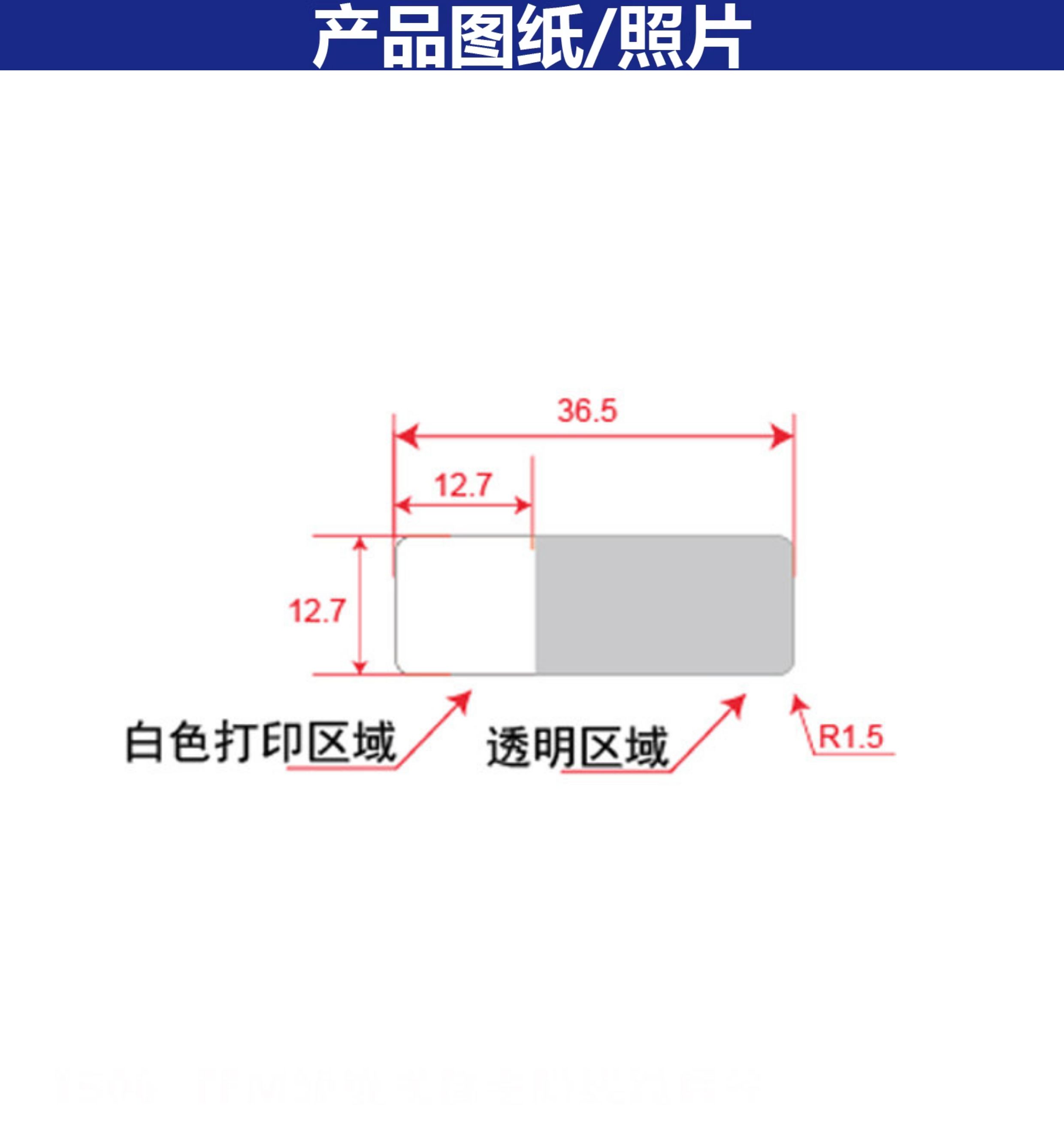

本品尺寸图 · 白印区 12.7 / 全长 36.5 / R1.5
排样实拍 · 白印区与透明覆膜段相间
细径线缆绕合应用 · 印窗单行线号、覆膜段压边
核心特点
36.5mm 绕合行程 · 窄幅已列款中最长
同为 12.7mm 高的窄幅缠绕款里，本站已列型号中 TFM178 行程 19.05mm、TFM210 行程 25.4mm，本品 36.5mm 排在最前。细线缆多绕半圈到一圈、或护套偏厚一圈包不满时，行程余量直接决定贴得稳不稳。
12.7×12.7 近方印窗 · 单枚写得下一行半
印字区 12.7mm 见方，接近方形：既放得下一整行线号加前缀，也能拆成两行短句排。窄幅标签最怕印窗被覆膜挤得只剩一条缝，本品印窗与幅高同宽，打印字号不必刻意缩小。
透明覆膜段约为印窗两倍 · 回包余量厚
按尺寸图推算，透明覆膜段约 23.8mm，绕合后要压过整段印字区再回贴。覆膜段越长，收口搭接越宽，手指抹平后边缘越不容易翘；线缆经常被抽动的场合，这个余量就是字迹的保险。
名称标注代打印 · 清单发来、到手即绕
本款在名称中明确标注代打印：线号清单随订单交供方，按单打印成卷发货，现场免装机免调参，揭膜即绕；自备打印机的用户按整卷裸装收货，装机即印。
规格信息
| 货号 / 型号 | 003249 / TFM344-506 |
| 产品归类 | PCI线缆线束标签 · TFM 自覆膜（WireWrap）缠绕式线缆标签 |
| 标签幅面 | 长 36.5mm × 高 12.7mm（长向为绕合方向） |
| 印字窗尺寸 | 白色印字区宽 12.7mm × 高 12.7mm，近方窗（本品尺寸图标注） |
| 透明覆膜段 | 约 23.8mm，按尺寸图 36.5−12.7 推算，为印字区的近两倍长度 |
| 裁切圆角 | R1.5（本品尺寸图标注） |
| 面材系列 | T506（TFM 自覆膜标签 T506 系列） |
| 交付方式 | 名称标注代打印；亦可按整卷裸装自打 |
| 名称中代号 | B427 / WML（与 TFM344 的对应关系页面未展开说明） |
| 页面未列明项 | 底纸宽度、排样列数、每卷张数、卷芯、边距/间距/跳距、配套碳带、适配打印机、标签厚度、耐温区间、阻燃等级、适配线缆外径，均以产品规格书为准；下单前请报货号一并核对 |
选型对比
与 TFM210（25.4mm 行程档）怎么分：两者同为 12.7mm 窄幅，TFM210 行程 25.4mm，本品 36.5mm，长出约四成；普通细线单周绕合 TFM210 已够用，护套偏厚、想多回包一圈，或线径处在两档之间拿不准时，选行程更长的本品更稳。
与 TFM178（19.05mm 行程档）怎么分：TFM178 走超小字号、高卷量路线，适合大批量细线成端；本品印窗 12.7mm 见方、覆膜余量更厚，适合单枚信息略多、线缆会被反复抽动的场合。按卷量与余量两头取舍。
与宽幅长行程款（TFM212 / TFM211 / TFM126）怎么分：那三档幅宽 25.4mm 起步、行程 99mm 起步，面向粗电缆与主缆；线径细、走线密的机柜内部配线用它们反而鼓包，本品才是对口档位。各档完整参数差异请以对应商品页与规格书为准。
与其他固定方式怎么选：TFP 旗型适合远距离读号，TCI 四孔卡靠扎带固定，TRS 热缩管需先穿后收；本品整周绕合、封膜自固，细径线缆一次绕定，不留扎带尾巴。适配线缆外径页面未列明，采购前请致电按规格书核对。
与 TFM178（19.05mm 行程档）怎么分：TFM178 走超小字号、高卷量路线，适合大批量细线成端；本品印窗 12.7mm 见方、覆膜余量更厚，适合单枚信息略多、线缆会被反复抽动的场合。按卷量与余量两头取舍。
与宽幅长行程款（TFM212 / TFM211 / TFM126）怎么分：那三档幅宽 25.4mm 起步、行程 99mm 起步，面向粗电缆与主缆；线径细、走线密的机柜内部配线用它们反而鼓包，本品才是对口档位。各档完整参数差异请以对应商品页与规格书为准。
与其他固定方式怎么选：TFP 旗型适合远距离读号，TCI 四孔卡靠扎带固定，TRS 热缩管需先穿后收；本品整周绕合、封膜自固，细径线缆一次绕定，不留扎带尾巴。适配线缆外径页面未列明，采购前请致电按规格书核对。
典型应用场景
网线 / 跳线 / 控制线成端编号
配线架成端、设备间跳线这类细径线缆，外径小、数量大，窄幅标签绕合后不鼓包、不影响插拔。近方印窗单行写线号，成端测试时按号核对，不必逐根捋线。
仪表与传感器引线标识
变送器、传感器引线细软，粗幅标签绕一圈会叠出硬棱，12.7mm 高的本品贴合后平整服帖。引线随设备振动，覆膜段长、收口搭接宽，字迹不容易被磨花。
机柜二次回路配线
继电器柜、端子排回路的线芯编号密，一枚标签一位线号。按尺寸图推算 36.5mm 展开长对细线芯可绕一周有余，配合 R1.5 圆角，从线束缝隙里揭膜起剥也顺。
设备售后检修与换标
售后上门不带打印机的场景，下单时选代打印：报线号清单，成卷发货随身带，检修现场揭膜即绕、当场换标。打印质量由供方把关，字号统一，返修机台标签不再五花八门。
张贴与使用建议
1. 选代打印的用户——清单先行：把线号按回路或机柜整理成表，标明每号打印份数，随订单交给供方。收货后先抽几枚核对字号与内容，确认无误再批量绕合。
2. 自打的用户——先试打：本页未列明排样列数与配套碳带、适配机型，装机前请先按规格书核对，再用少量标签试打，确认打印浓度与字迹附着后再批量。
3. 绕合动作：从 R1.5 圆角处起剥底纸，印字面朝外沿护套绕一周，让印窗正对常规观察方向；尾端覆膜段压过整个印字区回贴，指腹从中间向两端抹平收口。同一台套设备保持统一绕向与统一起始位置。
4. 存放与领用：卷装避光避潮平放，先入先用；开封未用完的卷回袋密封，防止底纸受潮影响走纸与揭膜。
选型提示：底纸宽度、每卷张数、卷芯、耐温区间、阻燃等级、适配线缆外径与打印机型号，本页均未列明，询价或下单时请说明线径、使用工况与需用量，由供方核对确认。
2. 自打的用户——先试打：本页未列明排样列数与配套碳带、适配机型，装机前请先按规格书核对，再用少量标签试打，确认打印浓度与字迹附着后再批量。
3. 绕合动作：从 R1.5 圆角处起剥底纸，印字面朝外沿护套绕一周，让印窗正对常规观察方向；尾端覆膜段压过整个印字区回贴，指腹从中间向两端抹平收口。同一台套设备保持统一绕向与统一起始位置。
4. 存放与领用：卷装避光避潮平放，先入先用；开封未用完的卷回袋密封，防止底纸受潮影响走纸与揭膜。
选型提示：底纸宽度、每卷张数、卷芯、耐温区间、阻燃等级、适配线缆外径与打印机型号，本页均未列明，询价或下单时请说明线径、使用工况与需用量，由供方核对确认。
选型与询价
货号 003249 · TFM344-506 缠绕式自覆膜线缆标签（36.5×12.7mm，印窗 12.7×12.7mm，可代打印）。
T506 系列面材，R1.5 圆角，覆膜段约 23.8mm；底纸、张数、碳带与适配机型等未列明项请按实际工况确认，选型咨询、代打印报价与询价请拨 18015583218，报货号即可核对规格与现货。
T506 系列面材，R1.5 圆角，覆膜段约 23.8mm；底纸、张数、碳带与适配机型等未列明项请按实际工况确认，选型咨询、代打印报价与询价请拨 18015583218，报货号即可核对规格与现货。
