TFM344-506/36.5x12.7MM代打印B427/WML缠绕式线缆WireWrap标签
商品描述
产品概述
选线缆标签最费时间的不是挑幅面，而是确认能不能装机：底纸多宽、边距留多少、卷芯多大、配哪支碳带、机器认不认这卷料，缺一项就得先买一卷回来试。本品把这组信息写在页面上：底纸 41.58mm、边距与间距均 2.54mm、跳距 4.75mm、卷芯 76mm、碳带用 BR300 系列，适配 BRADY 贝迪 I7100、CAB 凯博 SQUIX 4M、SATO 佐藤 CL4NX Plus、TSC 台半 MA3400P。36.5mm 幅宽加两侧各 2.54mm 边距恰好等于 41.58mm，几个数值互相对得上，说明这组参数按实物标注，可直接拿现有设备去核。
标签是自覆膜结构：白色印字区 12.7mm 见方用来印字，余下约 23.8mm 是透明覆膜段。印字面朝外绕线缆一周，覆膜段回压过整个印字区，胶层对胶层收口，不用扎带胶带，编号封在膜下，抽线擦洗都磨不掉。面材 T506 为哑白透明聚乙烯白厚底不干胶，厚底纸对小尺寸标签的起剥手感帮助明显。
标签厚度、耐温区间、阻燃等级、胶层初粘与持粘值、适配线缆外径，以及名称中 B427 / WML 与 TFM344 的对应关系，本页均未列明，请以该批次产品规格书为准，或来电核对后再采购。
标签是自覆膜结构：白色印字区 12.7mm 见方用来印字，余下约 23.8mm 是透明覆膜段。印字面朝外绕线缆一周，覆膜段回压过整个印字区，胶层对胶层收口，不用扎带胶带，编号封在膜下，抽线擦洗都磨不掉。面材 T506 为哑白透明聚乙烯白厚底不干胶，厚底纸对小尺寸标签的起剥手感帮助明显。
标签厚度、耐温区间、阻燃等级、胶层初粘与持粘值、适配线缆外径，以及名称中 B427 / WML 与 TFM344 的对应关系，本页均未列明，请以该批次产品规格书为准，或来电核对后再采购。

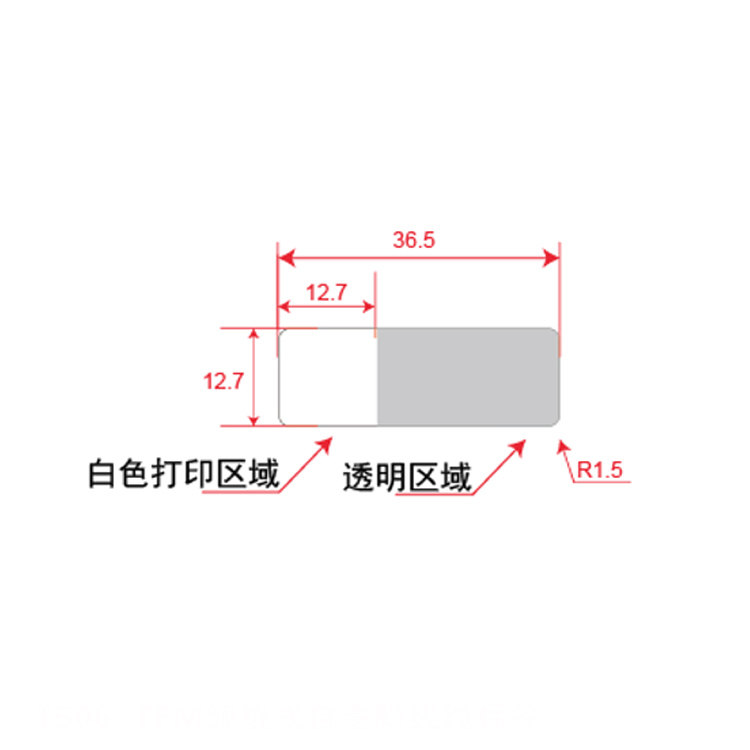

尺寸图 · 全长 36.5 / 白印区 12.7×12.7 / 透明区 23.8

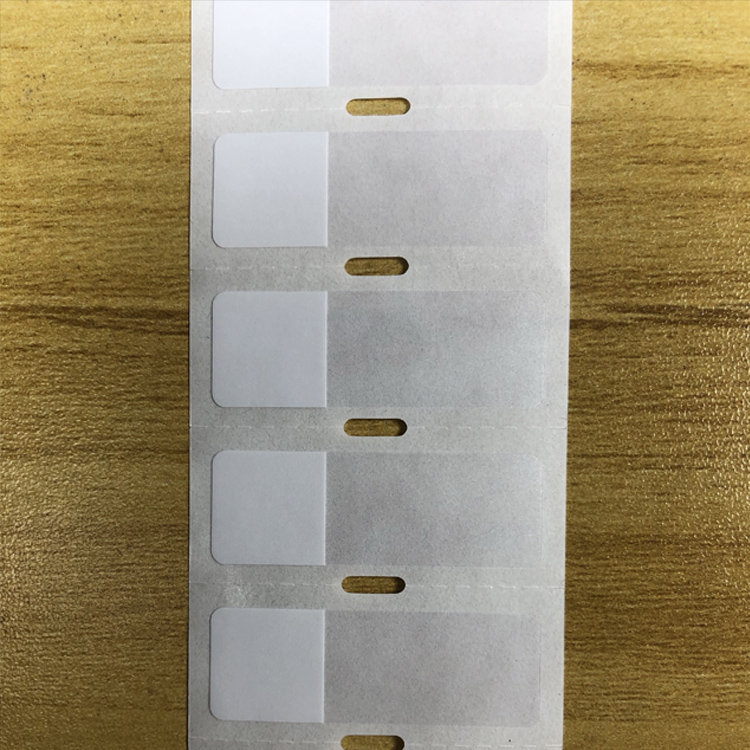

横版单列排样 · 白印区与覆膜段相间

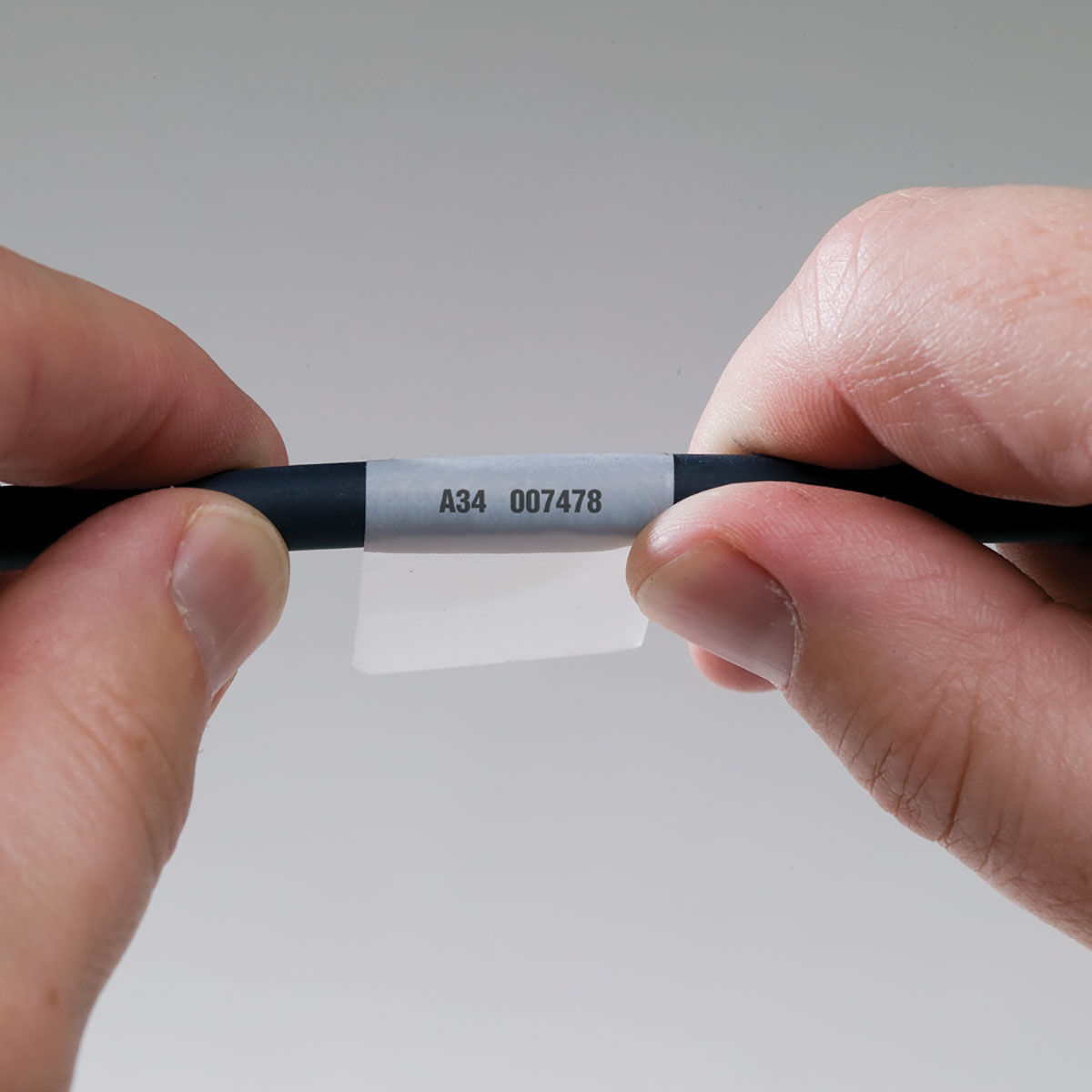

绕合应用 · 印窗单行线号、覆膜段压边收口
核心特点
加工参数逐项落地，装机前就能对表
底纸 41.58mm、边距与间距各 2.54mm、跳距 4.75mm、卷芯 76mm，连同碳带与四款机型一并写在页面上。自打用户不必先买一卷试装，拿现有标签机核一遍，能装就下单。
白厚底纸，小标签好起剥
面材 T506 哑白透明聚乙烯白厚底不干胶。12.7mm 见方的小标签，底纸薄了易揭卷折角；厚底纸挺度足，沿圆角一挑整枚起来，绕线时手上不打滑。
横版 1 列 5000 张/卷，长单不断卷
单列横版每行只走一枚，走纸通道简单不易跑偏；5000 张一卷属同幅面高卷量档，几百上千个点位一次打完，换卷少、编号连续。
覆膜段压过印窗，绕合即自固
印字面朝外绕一周，尾端透明覆膜段回压在整个印字区上，胶对胶收口，不需扎带胶带。编号封在膜层里，抽线、擦拭都磨不到字面。
规格信息
| 货号 / 型号 | 003250 / TFM344-506 |
| 产品归类 | PCI线缆线束标签标识 · TFM 自覆膜标签 T506 系列（WireWrap 缠绕式） |
| 标签尺寸 | 宽 36.5mm × 高 12.7mm；36.5mm 为绕合方向展开长 |
| 底纸宽度 | 41.58mm（= 36.5 + 两侧边距 2.54 × 2，与页面参数自洽） |
| 打印区域 | 白印区 12.7×12.7mm；余下约 23.8mm 为透明覆膜段（按 36.5 − 12.7 推算，尺寸图亦标注 23.8mm 透明区） |
| 边距 / 间距 / 跳距 | 2.54mm / 2.54mm / 4.75mm |
| 裁切圆角 | 参数栏标注 R1mm；尺寸图角标为 R1.5，两处略有差异，以规格书或实物为准 |
| 排列方式 | 横版，1 列（每行一枚，沿走纸方向整列排布） |
| 面材与胶系 | T506 哑白透明聚乙烯白厚底不干胶（页面「材质名称」原文） |
| 卷装规格 | 5000 张/卷，卷芯内径 76mm |
| 配套碳带 | BR300 系列（页面标注为「匹配墨水」） |
| 适配打印机 | BRADY 贝迪 I7100 / CAB 凯博 SQUIX 4M / SATO 佐藤 CL4NX Plus / TSC 台半 MA3400P |
| 页面列明应用行业 | 汽车、医疗器械、通信、通讯、精密仪器、飞机 / 航空器 |
| 交付与代号 | 名称标注代打印，亦可整卷裸装自打；B427 / WML 与 TFM344 的对应关系未展开说明 |
选型对比
先说明：本型号有两个独立商品页。TFM344-506 / 36.5×12.7mm 在本站同时存在货号 003249 与 003250 两个页面，为同一型号的两个条目，幅面与结构一致，加工参数以各自页面列明为准；本页已列全套加工参数，下单前建议直接按本页对表。
与 TFM178（12.7×19.05mm）怎么分：两款卷量同在 5000 张档，差别在展开行程与排样：TFM178 展开 19.05mm、竖版多列，偏超小字号、成端稠密的细线；本品展开 36.5mm、横版单列，适合单枚信息略长或需多绕半圈回包的场合。
与 TFM210（12.7×25.4mm）、TFM213 / TFM125（25.4×63.5mm）怎么分：TFM210 是 12.7mm 幅高里的中间行程档，单周绕合够用即可选它；TFM213 / TFM125 幅宽 25.4mm、展开 63.5mm，面向粗护套电缆与主缆分支，绕到细线上会叠出硬棱。三档具体差异请以各商品页与规格书为准。
与旗型、热缩管、扎带牌怎么选：旗型把编号挑离线面便于远读，热缩管要先穿线再加热、装在已压接端子上不方便，扎带牌需额外绑扎留尾巴。本品整周绕合、封膜自固，一次绕定。
与 TFM178（12.7×19.05mm）怎么分：两款卷量同在 5000 张档，差别在展开行程与排样：TFM178 展开 19.05mm、竖版多列，偏超小字号、成端稠密的细线；本品展开 36.5mm、横版单列，适合单枚信息略长或需多绕半圈回包的场合。
与 TFM210（12.7×25.4mm）、TFM213 / TFM125（25.4×63.5mm）怎么分：TFM210 是 12.7mm 幅高里的中间行程档，单周绕合够用即可选它；TFM213 / TFM125 幅宽 25.4mm、展开 63.5mm，面向粗护套电缆与主缆分支，绕到细线上会叠出硬棱。三档具体差异请以各商品页与规格书为准。
与旗型、热缩管、扎带牌怎么选：旗型把编号挑离线面便于远读，热缩管要先穿线再加热、装在已压接端子上不方便，扎带牌需额外绑扎留尾巴。本品整周绕合、封膜自固，一次绕定。
典型应用场景
汽车线束分支编号
整车与零部件线束的分支、插接器位号，多在装配节拍内打印绕合。12.7mm 幅高绕细支线不鼓包，塞回波纹管不吃力；5000 张/卷应对同车型批量上线。
医疗器械与精密仪器内部配线
机内走线密、线径细，标签要贴牢又不能顶到结构件。单枚展开 36.5mm 绕细线一周有余，收口压在印窗上，拆机检修时字迹仍在原位。
通信与通讯设备成端标识
配线架、光交箱、基站设备的跳线与尾纤成端，线号密、抽插频繁。横版单列逐枚打印不串号；覆膜收口宽，反复插拔不易起翘。
航空器与机载设备检修标识
页面应用行业列出飞机 / 航空器，常见于机载设备检修与地面保障设备的线束标识。若项目对阻燃等级或体系认证有硬性要求，本页未列明，请先致电核对。
张贴与使用建议
1. 装机前对表：先核四项——标签宽 36.5mm 与底纸 41.58mm 是否在机器允许范围、卷芯 76mm 是否匹配放卷轴、跳距 4.75mm 与边距 2.54mm 能否被打印软件识别。四项吻合，装机基本无需改结构件。
2. 碳带与浓度：配套 BR300 系列碳带。首卷先打二十来枚，看小字号笔画是否糊连、条码能否一遍扫过，浓度与速度按线缆材质微调后再放量。
3. 绕合动作：沿圆角起剥底纸，印字面朝外贴住线缆，绕一周后把覆膜段回压过整个印字区，指腹从中间往两端抹平收口。同设备同线束保持统一绕向与起始位置。
4. 走向与存放：尽量贴在线缆直线段，避开插接器根部与急弯；确需贴弯曲段时让收口落在弯曲外侧。卷装避光避潮平放，开封未用完的回袋密封。
选型提示：标签厚度、耐温区间、阻燃等级、胶层初粘与持粘、适配线缆外径，以及圆角在参数栏（R1mm）与尺寸图（R1.5）之间的标注差异，请下单前致电核对规格书；涉及阻燃或体系认证要求的项目，务必先确认材料等级再定型号。
2. 碳带与浓度：配套 BR300 系列碳带。首卷先打二十来枚，看小字号笔画是否糊连、条码能否一遍扫过，浓度与速度按线缆材质微调后再放量。
3. 绕合动作：沿圆角起剥底纸，印字面朝外贴住线缆，绕一周后把覆膜段回压过整个印字区，指腹从中间往两端抹平收口。同设备同线束保持统一绕向与起始位置。
4. 走向与存放：尽量贴在线缆直线段，避开插接器根部与急弯；确需贴弯曲段时让收口落在弯曲外侧。卷装避光避潮平放，开封未用完的回袋密封。
选型提示：标签厚度、耐温区间、阻燃等级、胶层初粘与持粘、适配线缆外径，以及圆角在参数栏（R1mm）与尺寸图（R1.5）之间的标注差异，请下单前致电核对规格书；涉及阻燃或体系认证要求的项目，务必先确认材料等级再定型号。
选型与询价
货号 003250 · TFM344-506 缠绕式自覆膜线缆标签（36.5×12.7mm，印窗 12.7×12.7mm，底纸 41.58mm，5000 张/卷，卷芯 76mm）。
配套 BR300 系列碳带，适配 BRADY 贝迪 I7100 / CAB 凯博 SQUIX 4M / SATO 佐藤 CL4NX Plus / TSC 台半 MA3400P；厚度、耐温、阻燃与适配线径等未列明项请按实际工况确认。选型咨询、代打印报价与批量询价请拨 18015583218，报货号即可核对规格与现货。
